製品概要

機能と利点

  • 広い入力電圧範囲： 4.5V～45Vで動作
  • 過電圧ロックアウトにより、60Vまでの過渡電圧からデバイスを保護
  • ハイサイドおよびローサイド・パワースイッチ内蔵
  • 補償が不要
  • 出力電流： 100mA
  • 低損失動作： 100% デューティサイクル
  • 低消費電流： 12μA
  • ±1%精度の0.8V帰還電圧リファレンス
  • 調整可能なピーク電流制限
  • 内部または外部ソフトスタート
  • 調整可能なヒステリシスを備えた高精度RUNピン・スレッショルド
  • 3.3V、5Vおよび可変出力バージョン
  • 固定出力バージョンでは、必要な外付け部品は3個のみ
  • 高さの低い(0.75mm) 3mm × 3mm DFN パッケージと熱特性が改善されたMS8E パッケージ

製品概要

LTC3631は、ハイサイド・パワースイッチと同期パワースイッチを内蔵した高効率降圧DC/DCコンバータで、出力電圧レギュレーションを維持しながら無負荷時の標準DC消費電流をわずか12μAに抑えます。

LTC3631は最大100mAの負荷電流を供給でき、ピーク電流制限をプログラム可能なので、低電流アプリケーションにおいて効率を容易に最適化できます。このプログラム可能なピーク電流制限の他に、Burst Mode®動作、内蔵パワースイッチ、低消費電流により、広範囲の負荷電流に対して高い効率を達成します。

4.5V～45Vの広い入力範囲で動作し、60Vのサージからデバイスを保護できる過電圧モニタを内蔵するLTC3631は、様々な電源の安定化に適した堅牢なコンバータです。さらに、高精度のRUNスレッショルドとソフトスタート機能を搭載しているので、いかなる環境でもパワーシステムの起動を良好に制御できます。

LTC3631は熱特性が改善された3mm × 3mm DFNパッケージとMS8Eパッケージで供給されます。


アプリケーション

  • 4mA～20mA電流ループ
  • 産業用制御電源
  • 配電システム
  • 携帯型計測器
  • バッテリ駆動機器
  • 車載電源システム

製品カテゴリ

マーケット＆テクノロジー

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

参考資料

  • すべてを表示 (4)
  • データシート (1)
  • 信頼性データ (1)
  • ユーザ・ガイド (1)
  • 技術記事 (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspiceデモ用回路集の実行方法

    ステップ1: LTSpiceをダウンロードし、インストールしてください。

    ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

    ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

    LTspice

    LTspiceシュミレータ

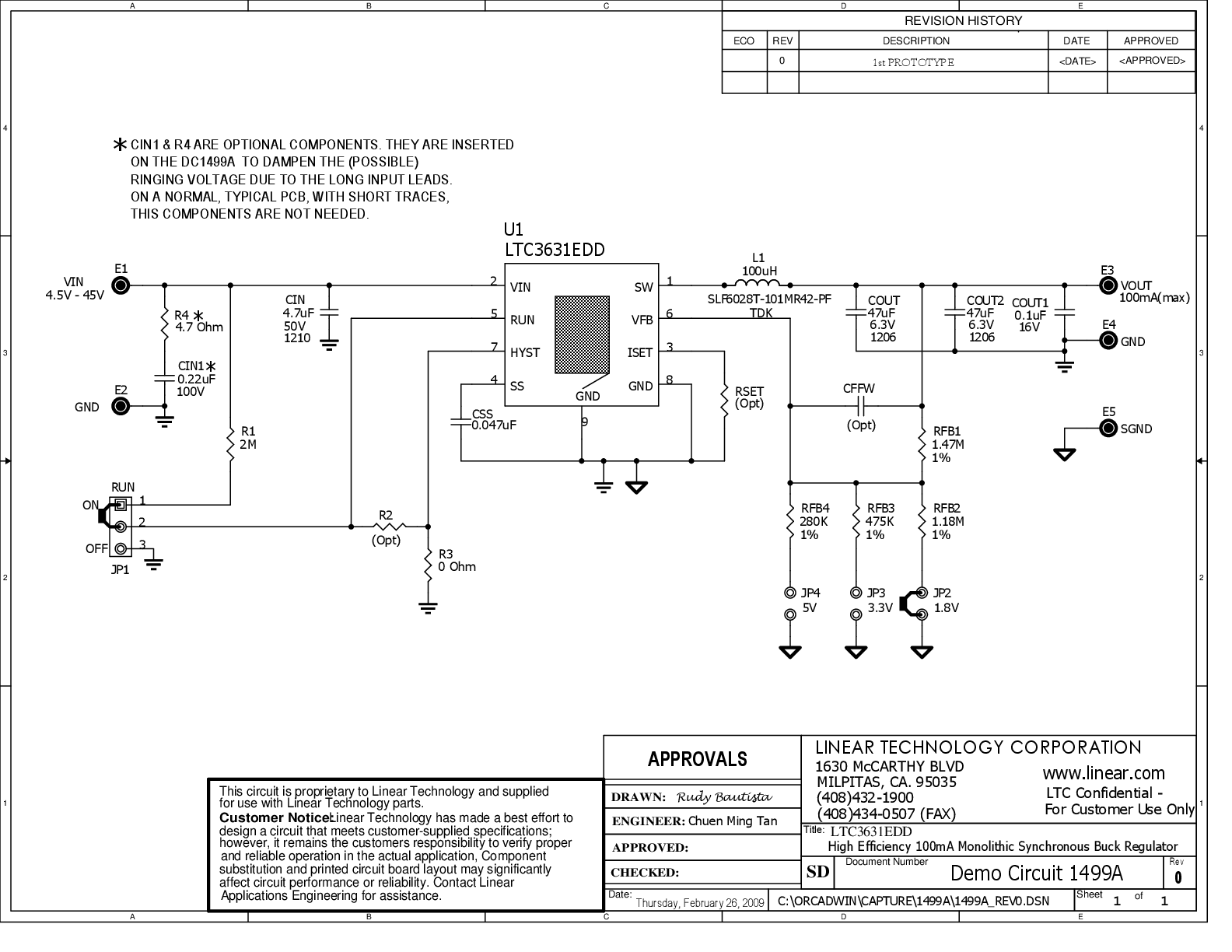

    LTC3631 Demo Circuit - High Efficiency, High Voltage 100mA Synchronous Step Down Converter (4.5-45V to 5V @ 100mA)
