LTC3624

新規設計に推奨

静止電流が3.5μAの17V、2A同期整流式降圧レギュレータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：2.7V～17V
  • 広い出力電圧範囲：0.6V～VIN
  • 最大効率：95%
  • 低静止電流：3.5μA、シャットダウン電流がゼロ
  • 固定周波数（1MHz/2.25MHz）
  • 固定出力電圧オプション
  • 超低静止電流の低ドロップアウト動作（デューティ・サイクル100%）
  • 定格出力電流：2A
  • 出力電圧精度：±1%
  • 電流モード動作による優れた入力および負荷トランジェント応答
  • 外部クロックに同期可能
  • パルス・スキップ動作、強制連続動作、Burst Mode®動作
  • 内部補償およびソフトスタート
  • 過熱保護
  • 小型8ピン（3mm × 3mm）DFNパッケージ

LTC3624/LTC3624-2は、高効率の17V、2A同期整流式モノリシック降圧レギュレータです。スイッチング周波数は1MHz（LTC3624）または2.25MHz（LTC3642-2）に固定されており、同期範囲は±40%です。このレギュレータの特長は、超低静止電流と広い出力電圧範囲にわたる高効率です。

この降圧レギュレータは2.7V～17Vの入力電圧範囲で動作し、0.6V～VINの可変出力電圧範囲を実現しつつ、最大2Aの出力電流を供給します。ユーザが選択可能なモード入力を備えているので、リップル・ノイズと軽負荷時の効率のどちらに重点を置くか選択できます。つまり、Burst Mode動作を選ぶと軽負荷時に最高の効率が実現されますが、パルス・スキップ・モードを選ぶと最小の電圧リップルが実現されます。MODEピンを使用してスイッチング周波数を外部クロックに同期することもできます。

LTC3624/LTC3624-2 Options
Part Number 周波数 出力電圧
LTC3624 1MHz 調整可能
LTC3624-3.3 1MHz 3.3V
LTC3624-5 1MHz 5V
LTC3624-2 2.25MHz 調整可能
LTC3624-23.3 2.25MHz 3.3
LTC3624-25 2.25MHz 5V

アプリケーション

  • バッテリ駆動機器
  • ポータブル機器
  • 緊急無線
  • 汎用の降圧電源
LTC3624
静止電流が3.5μAの17V、2A同期整流式降圧レギュレータ
5V VOUT with 800mA Burst Clamp, fSW = 1MHz Efficiency and Power Loss vs Load Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTC3624
  • LTC3624-2

LTpowerCAD 2

次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

  • LTC3624
  • LTC3624-2
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
schematic 2
DC2359A

LTC3624 Demo Board (MSOP) | Micropower Synchronous Buck, 2.7V ≤ VIN ≤ 17V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2359A is a synchronous step-down regulator using LTC3624HMSE monolithic buck regulator in the MSOP-12E package. The DC2359A operates from an input voltage range of 2.7V to 17V and provides and jumper-selectable output voltage range from 1.2V to 5V (VOUT < VIN) at 2A of continuous output current. A user-selectable MODE input pin is provided with the following options: Burst Mode® operation provides the highest efficiency at light loads, while Pulse-Skipping mode (PS) provides the lowest output voltage ripples. Forced Continuous mode (FC) is also available for low EMI and noise interference.

eval board
schematic 3
DC2005A

LTC3624 Demo Board (DFN) | Micropower Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V/Adjustable @ 2A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit DC2005A is a synchronous stepdown regulator using an LTC3624 monolithic buck regulator in the 3x3 DFN-8 package. The DC2005A operates from an input voltage range of 2.7V to 17V and provides an adjustable output voltage range from 1.2V to 5V (VOUT < VIN) at 2A of output current. A user-selectable MODE input pin is provided to allow the user to trade off ripple noise for light load efficiency.
DC2359A
LTC3624 Demo Board (MSOP) | Micropower Synchronous Buck, 2.7V ≤ VIN ≤ 17V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V @ 2A

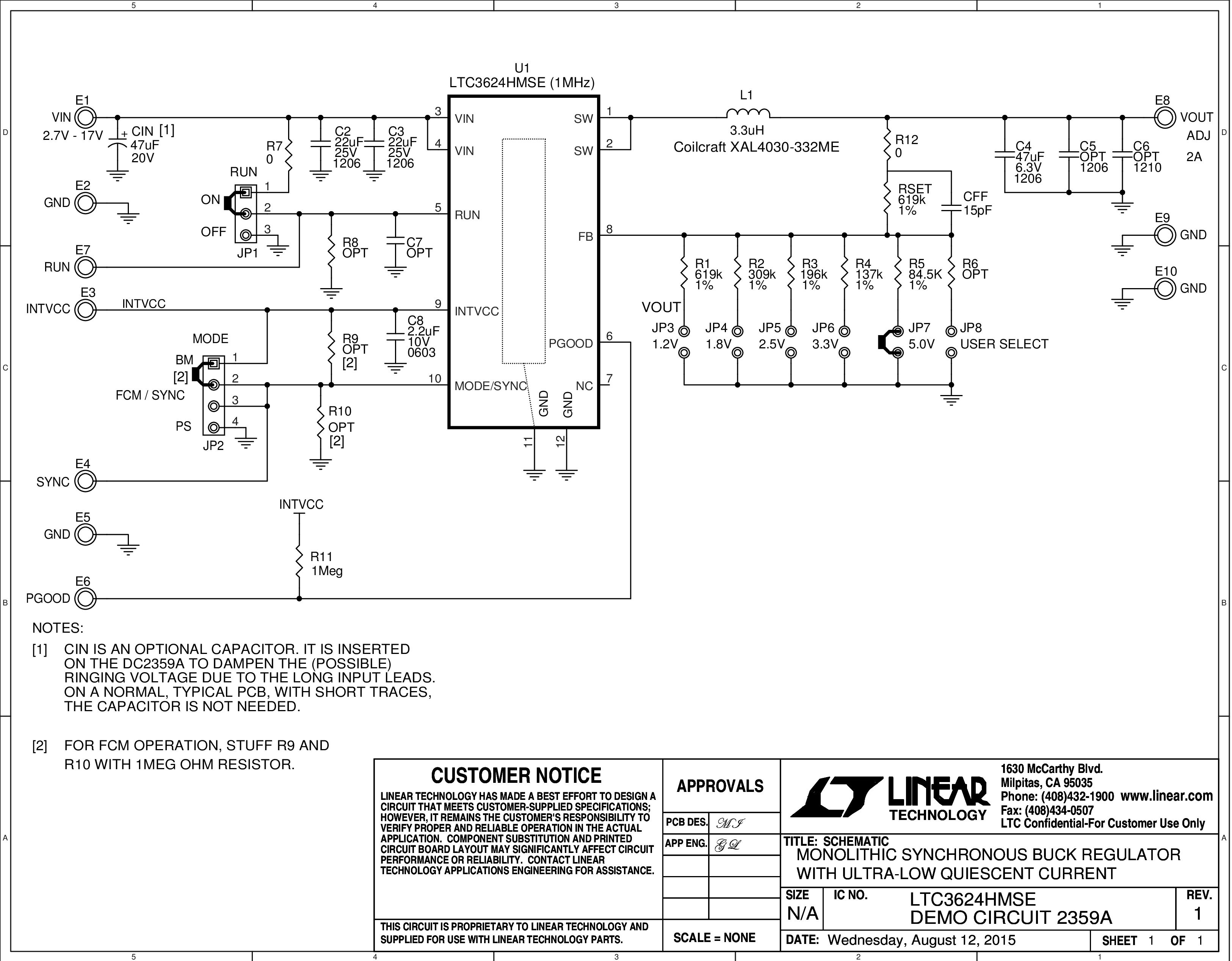

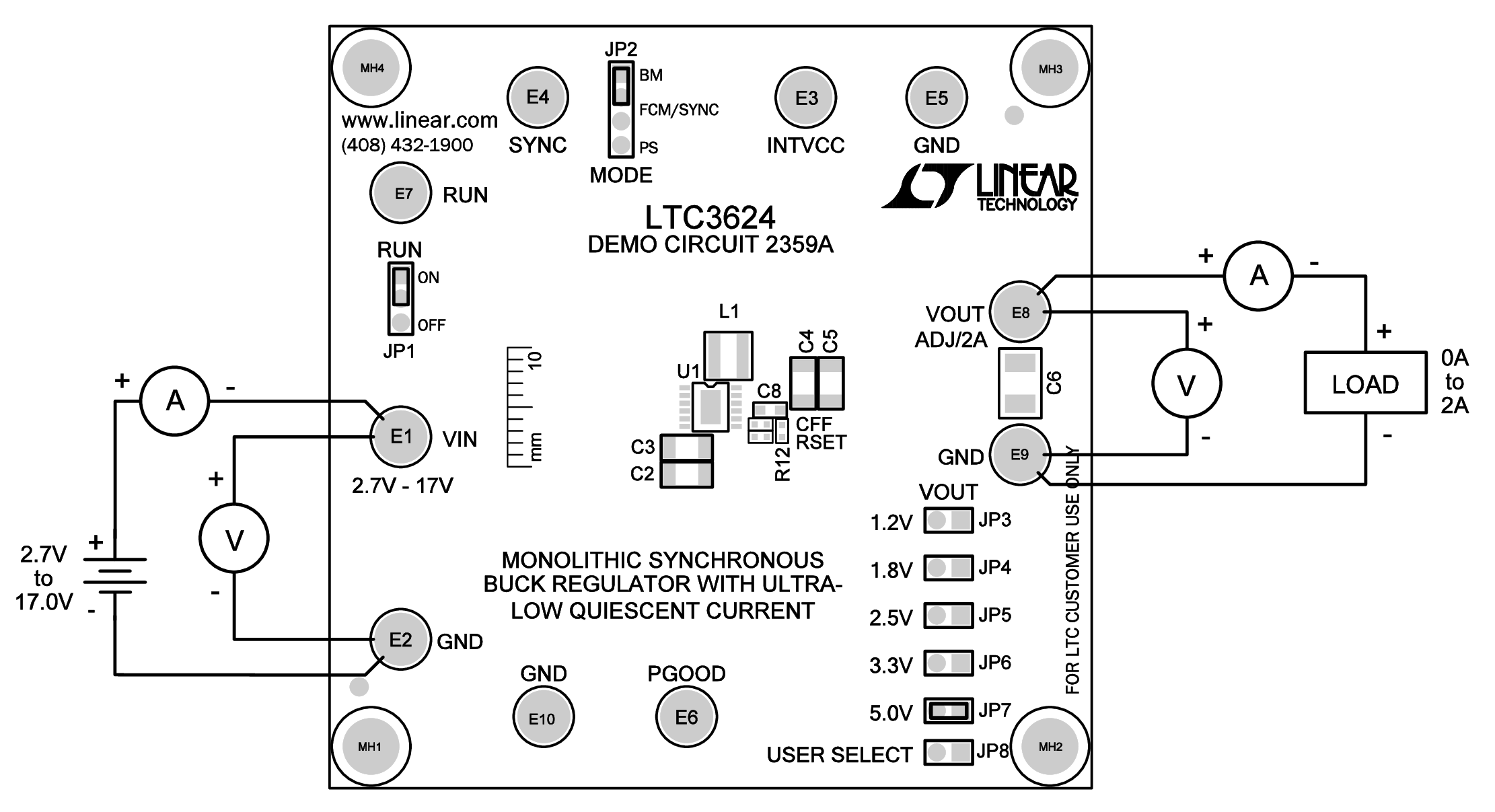

DC2359A - Schematic DC2359A - Demo Board Circuit
DC2005A
LTC3624 Demo Board (DFN) | Micropower Sync Buck, 2.7V ≤ VIN ≤ 17V, VOUT = 1.2V/1.8V/2.5V/3.3V/5V/Adjustable @ 2A
DC2005A - Schematic
