LTC3565: 1.25A、4MHz、同期整流式降圧DC/DCコンバータ データシート (Rev. )12/24/2013PDF1M
製品概要
機能と利点

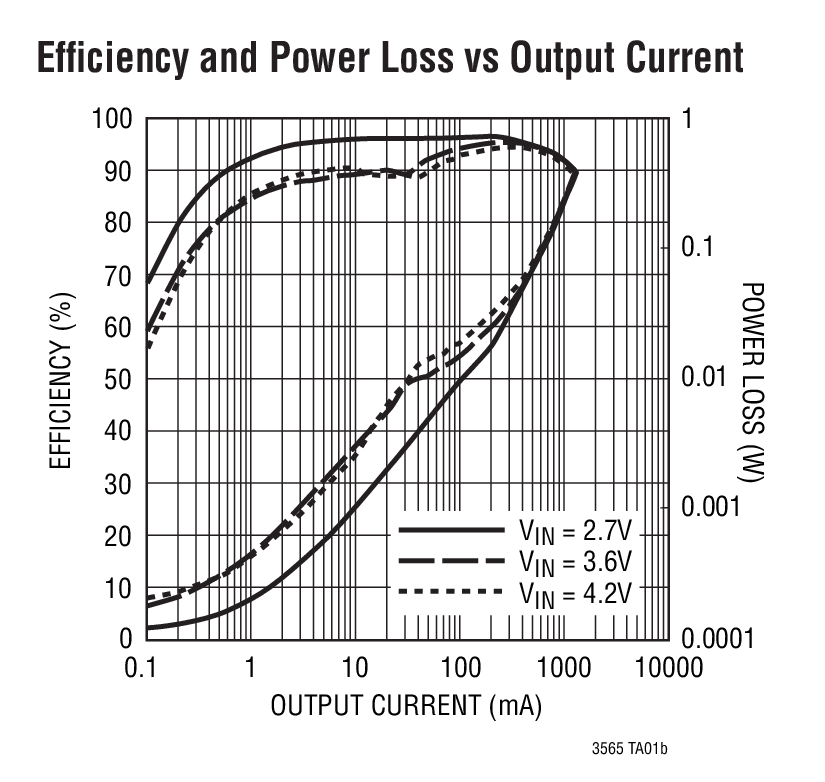

- 高効率：最大95%
- 入力電圧範囲：2.5V～5.5V
- 高周波数動作：最大4MHz
- 選択可能な低リップル（標準25mVp-p）Burst Mode®動作：IQ = 40μA
- セラミック･コンデンサで安定
- 小型のコンデンサやインダクタを使用
- 低RDS(ON)の内部スイッチ：0.15Ω
- 電流モード動作による優れた入力および負荷トランジェント応答
- 短絡保護
- 低ドロップアウト動作：デューティ・サイクル100%
- 低シャットダウン電流：IQ ≤ 1μA
- 出力電圧：0.6V～5V
- 外部クロックに同期可能
- プリバイアスされた出力をサポート

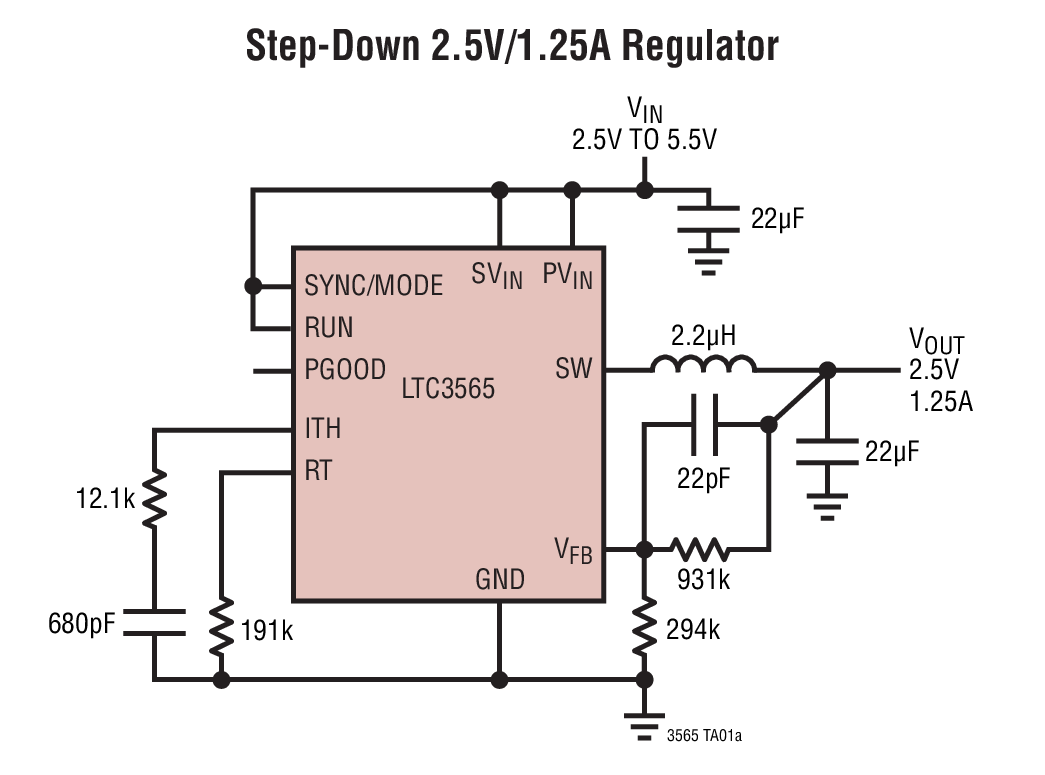

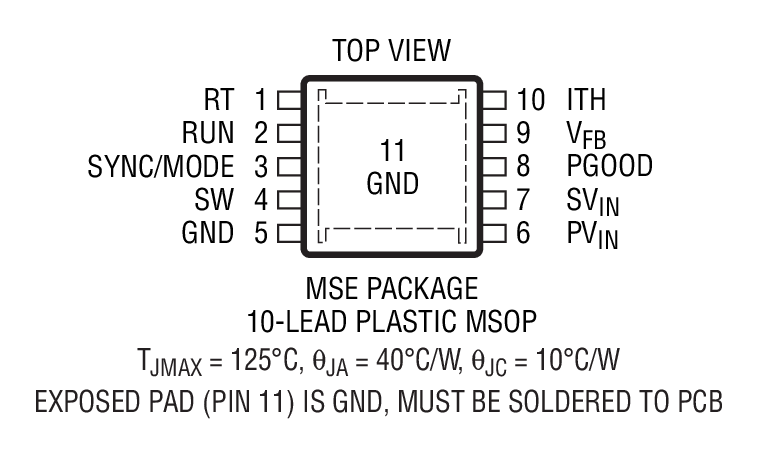

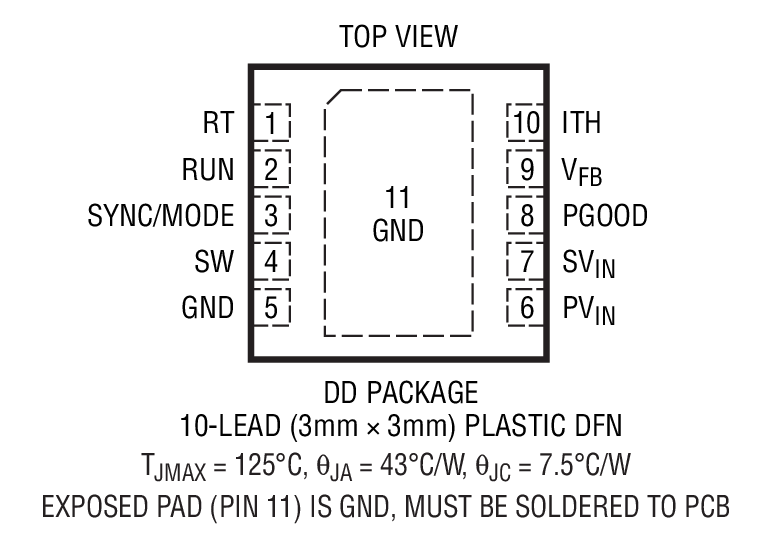

- 小型10ピン（3mm×3mm）DFNまたはMSOPパッケージ
製品概要
LTC3565は、固定周波数の同期整流式降圧DC/DCコンバータです。中電力アプリケーション向けのLTC3565は、2.5V～5.5Vの入力電圧範囲で動作し、動作周波数を最大4MHzまで設定可能です。これにより、高さ1mm以下の小型で安価なコンデンサやインダクタを使用できます。出力電圧は0.6V～5.5Vの範囲で調整可能です。内蔵の同期パワー・スイッチにより、高効率を実現します。LTC3565は電流モード・アーキテクチャを採用し、外部補償機能を備えているので、広範囲の負荷および出力コンデンサに対してトランジェント応答を最適化できます。
LTC3565では、自動省電力Burst Mode動作（IQ = 40μA）を設定すると、連続動作に必要なレベルより負荷電流が低下した場合にゲート電荷による損失を低減できます。ノイズやRF干渉を低減する場合は、SYNC/MODEピンによってパルス・スキップ・モードまたは強制連続動作を設定できます。
バッテリの寿命を最大限に延ばすため、ドロップアウト時にはPチャネルMOSFETが常時オンになります（デューティ・サイクル100%）。シャットダウン時にデバイスに流れる電流は1μA未満です。
アプリケーション
- ノートブック・コンピュータ
- デジタル･カメラ
- 携帯電話
- ハンドヘルド計測器
- 基板実装電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

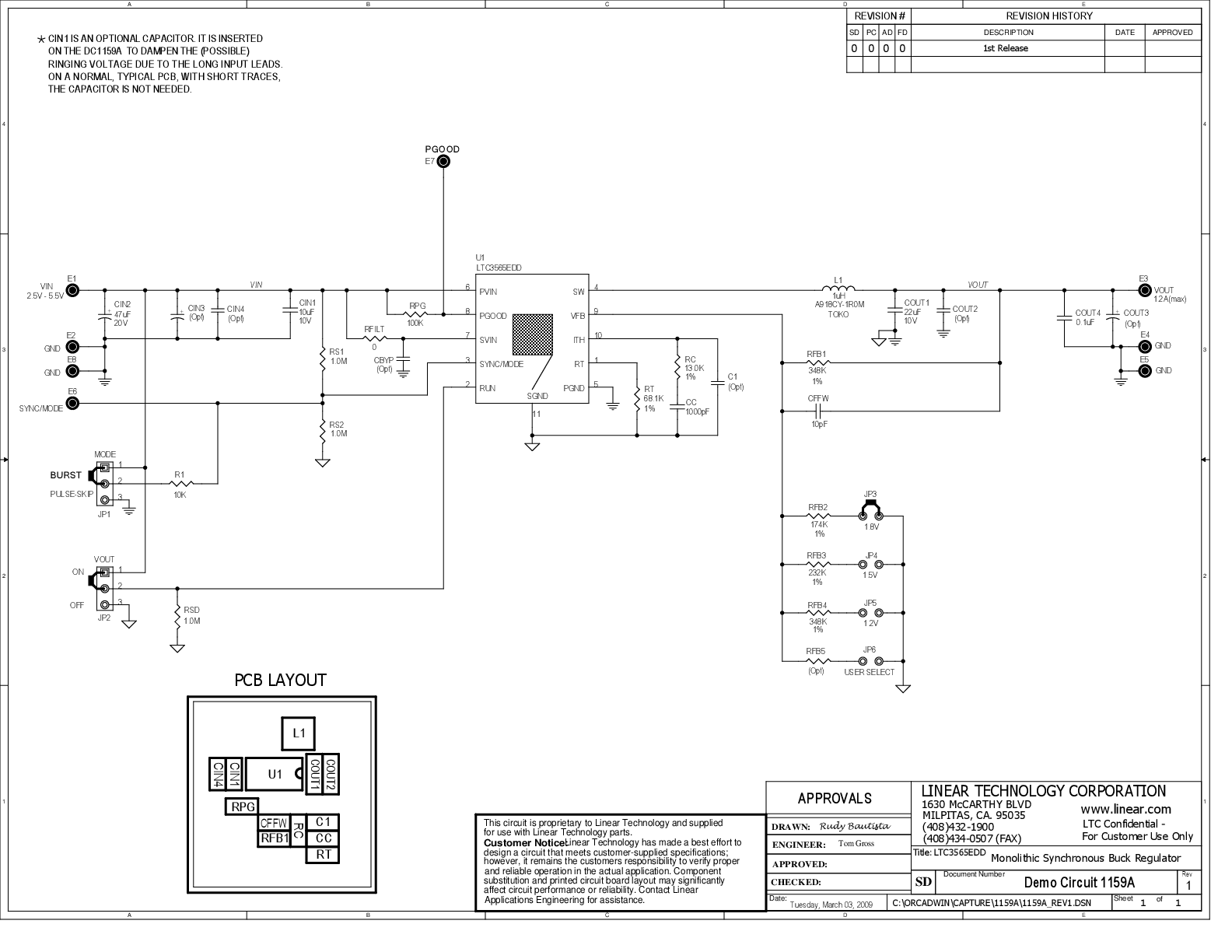

DC1159A - Demo Manual9/24/2009PDF317K
-

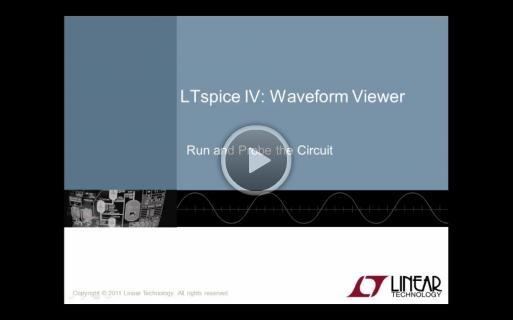

LTspice IV：波形ビューア10/15/2018 -
日本語字幕付き LT spice IV Overview10/15/2018 -

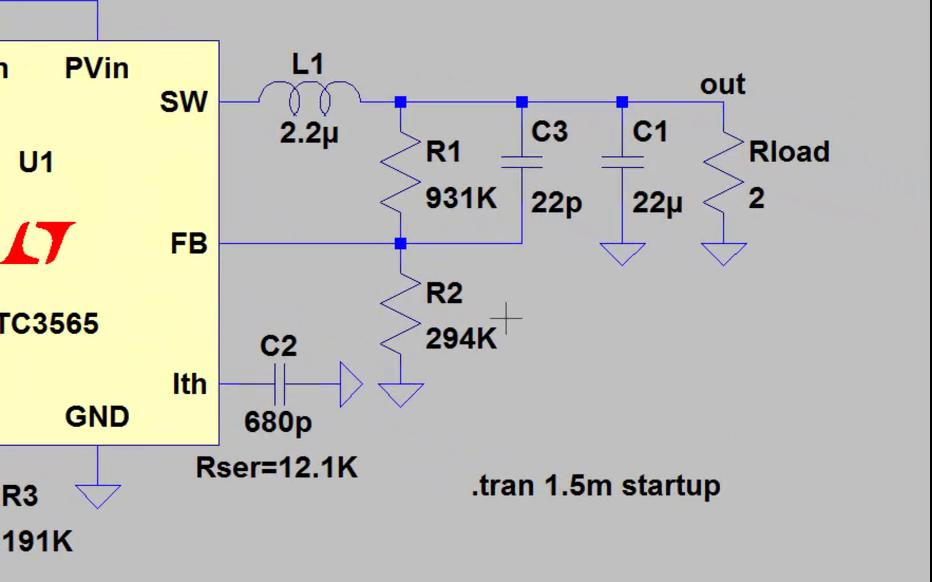

LTspiceIVの回路図エディタ10/15/2018
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3565
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
LTpowerCADプロジェクト・ファイル
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3565
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3565EDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3565EDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3565EMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3565EMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3565IDD#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3565IDD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead DFN (3mm x 3mm w/ EP) | |
| LTC3565IMSE#PBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
| LTC3565IMSE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 10-Lead MSOP w/ EP | |
