製品概要

機能と利点

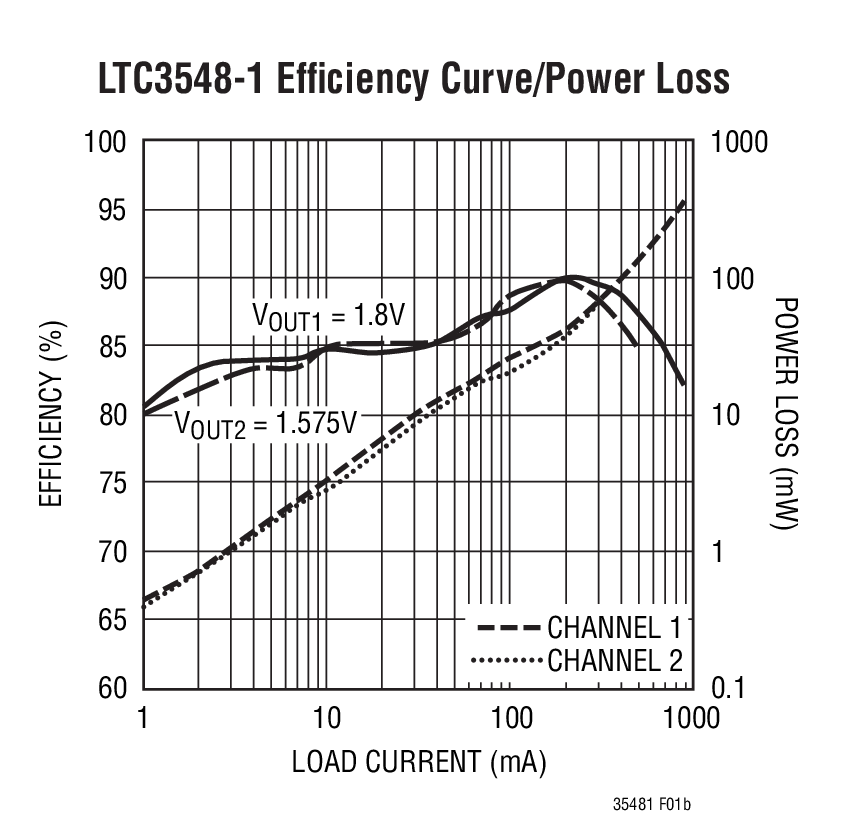

  • 高効率:最大95%
  • 1.8V/800mAと1.575V/400mA
  • 非常に低い消費電流:わずか40μA
  • 2.25MHzの固定周波数動作
  • 高いスイッチ電流:1.2A と0.7A
  • ショットキー・ダイオード不要
  • 入力電圧:2.5V~5.5V
  • 電流モード動作による優れた入力および負荷過渡応答
  • 短絡保護機能
  • 低損失動作:100%デューティ・サイクル
  • 非常に低いシャットダウン電流:IQ<1µA
  • 熱特性が改善された小型3mm×3mm DFNパッケージ

製品概要

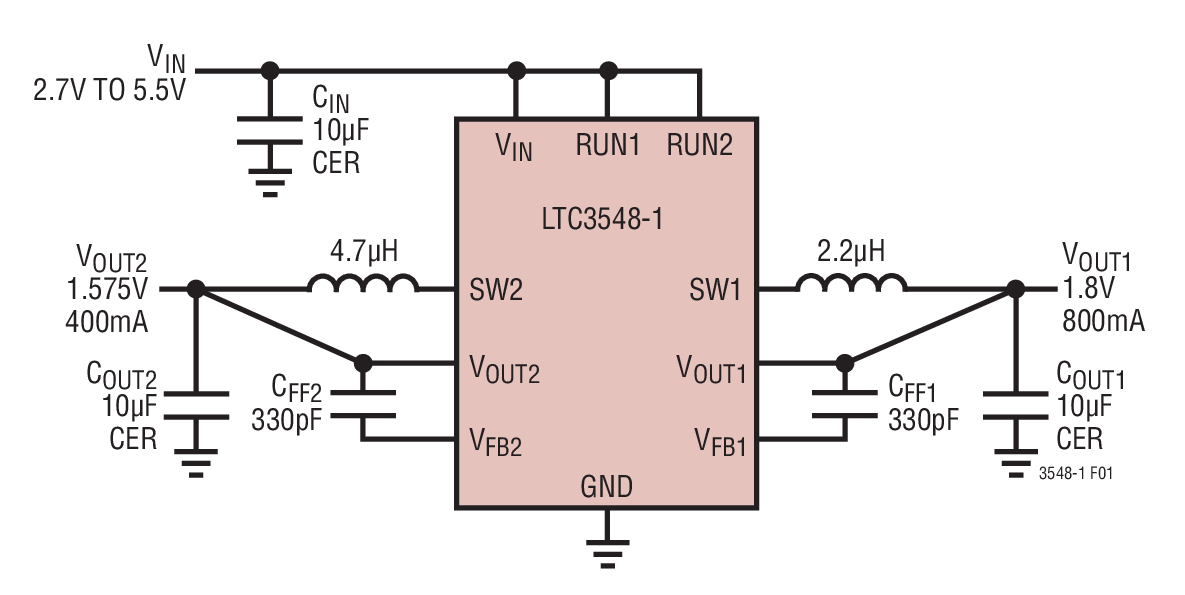

LTC3548-1は、デュアル固定出力固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3548-1は、2.5V~5.5Vの入力電圧範囲、2.25MHzの固定スイッチング周波数で動作し、高さ1mm以下の小型で低コストのコンデンサやインダクタを使用できます。チャネル1の出力電圧は1.8Vに固定され、チャネル2の出力電圧は1.575Vに固定されます。内蔵の同期0.35Ω、1.2A /0.7Aパワー・スイッチによって高効率を達成し、外付けのショットキー・ダイオードが不要です。Burst Mode®動作は軽負荷時に高効率を維持します。

バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし(100%デューティ・サイクル)、両チャネルの総消費電流をわずか40μAに抑えます。また、シャットダウン時のデバイスの消費電流は1μA以下です。

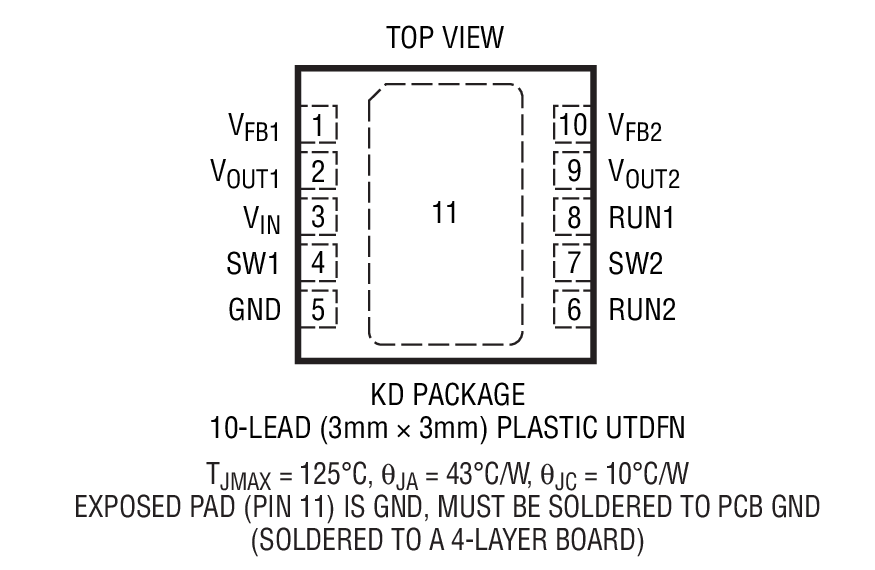

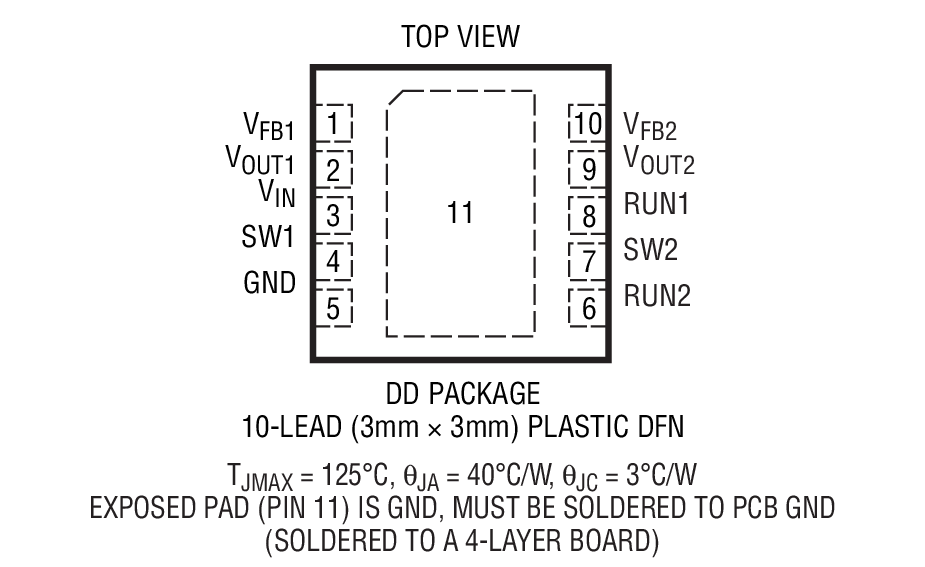

LTC3548は薄型0.75mmと超薄型0.55mmで3mm x 3mm FFNパッケージです。

Features
LTC3548A Improved Burst Mode, Improved ESD, 2 Adjustable Outputs
LTC3548-2 One Fixed 1.8V Output, 1 Adjustable
LTC3548-1 Fixed 1.8V and 1.575V Outputs
LTC3548 2 Adjustable Outputs

アプリケーション

  • PDA/パームトップPC
  • デジタル・カメラ
  • 携帯電話
  • 携帯メディア・プレーヤ
  • PCカード
  • ワイヤレスおよびDSLモデム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
