特長
- 高効率:最大95%
- 低リップル(<35mVP-P)Burst Mode動作:IQ=40μA
- 2.25MHzの固定周波数動作
- 大きなスイッチ電流:0.7Aと1.2A
- ショットキー・ダイオード不要
- 低RDS(ON)の内部スイッチ:0.35Ω
- 電流モード動作による優れた入力および負荷過渡応答
- 短絡保護機能
- 低損失動作:100%デューティ・サイクル
- 超低シャットダウン電流:IQ < 1μA
- 出力電圧:0.6V~5V
- パワーオン・リセット出力
- 外部同期可能な発振器
- オプションの外部ソフトスタート
- 熱特性が改善された小型MSOPパッケージと3mm×3mm DFNパッケージ
LTC3548Aは、デュアル固定周波数同期整流式降圧DC/DCコンバータです。低消費電力アプリケーション向けのLTC3548Aは、2.5V~5.5Vの入力電圧範囲、2.25MHzの固定スイッチング周波数で動作し、高さ1mm以下の小型で低コストのコンデンサやインダクタを使用できます。各出力電圧は0.6V~5Vの範囲で調整可能です。内蔵の同期0.35Ω、0.7A/1.2Aパワー・スイッチによって高効率を達成し、外付けのショットキー・ダイオードが不要です。
ユーザが選択可能なモード入力により、リップル・ノイズと電力効率のトレードオフが可能です。Burst Mode®動作は軽負荷時に最大効率を維持し、パルス・スキップ・モードでは軽負荷時にリップル・ノイズを最小限に抑えます。
バッテリ寿命を最大限に延ばすために、ドロップアウト時にPチャネルMOSFETを連続的にオンし(100%デューティ・サイクル)、両チャネルの総消費電流をわずか40μAに抑えます。また、シャットダウン時のデバイスの消費電流は1μA未満です。
Features | |
LTC3548A | Improved Burst Mode, Improved ESD, 2 Adjustable Outputs |
LTC3548-2 | One Fixed 1.8V Output, 1 Adjustable |
LTC3548-1 | Fixed 1.8V and 1.575V Outputs |
LTC3548 | 2 Adjustable Outputs |
アプリケーション
- PDA/パームトップPC
- デジタル・カメラ
- 携帯電話
- ワイヤレスおよびDSLモデム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3548
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
180.00K
信頼性データ
1
25.65 K
技術記事
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3548EDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3548EDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3548EMSE#PBF | 10-Lead MSOP w/ EP |
|
|
LTC3548EMSE#TRPBF | 10-Lead MSOP w/ EP |
|
|
LTC3548IDD#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3548IDD#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC3548IMSE#PBF | 10-Lead MSOP w/ EP |
|
|
LTC3548IMSE#TRPBF | 10-Lead MSOP w/ EP |
|
- LTC3548EDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548EDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548EMSE#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548EMSE#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548IDD#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548IDD#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548IMSE#PBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3548IMSE#TRPBF
- ピン/パッケージ図
- 10-Lead MSOP w/ EP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
LTC3548IMSE#PBF
製造中
LTC3548IMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3548IMSE#PBF
製造中
LTC3548IMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0244
Epoxy Change from Henkel 8290 to 8290A for MSOP Package
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
4 18, 2022
- 22_0050
UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC3548EMSE#PBF
製造中
LTC3548EMSE#TRPBF
製造中
LTC3548IMSE#PBF
製造中
LTC3548IMSE#TRPBF
製造中
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC3548IMSE#PBF
製造中
LTC3548IMSE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
デュアル同期整流式400mA/800mA、2.25MHz降圧DC/DCレギュレータ |
評価用キット 1

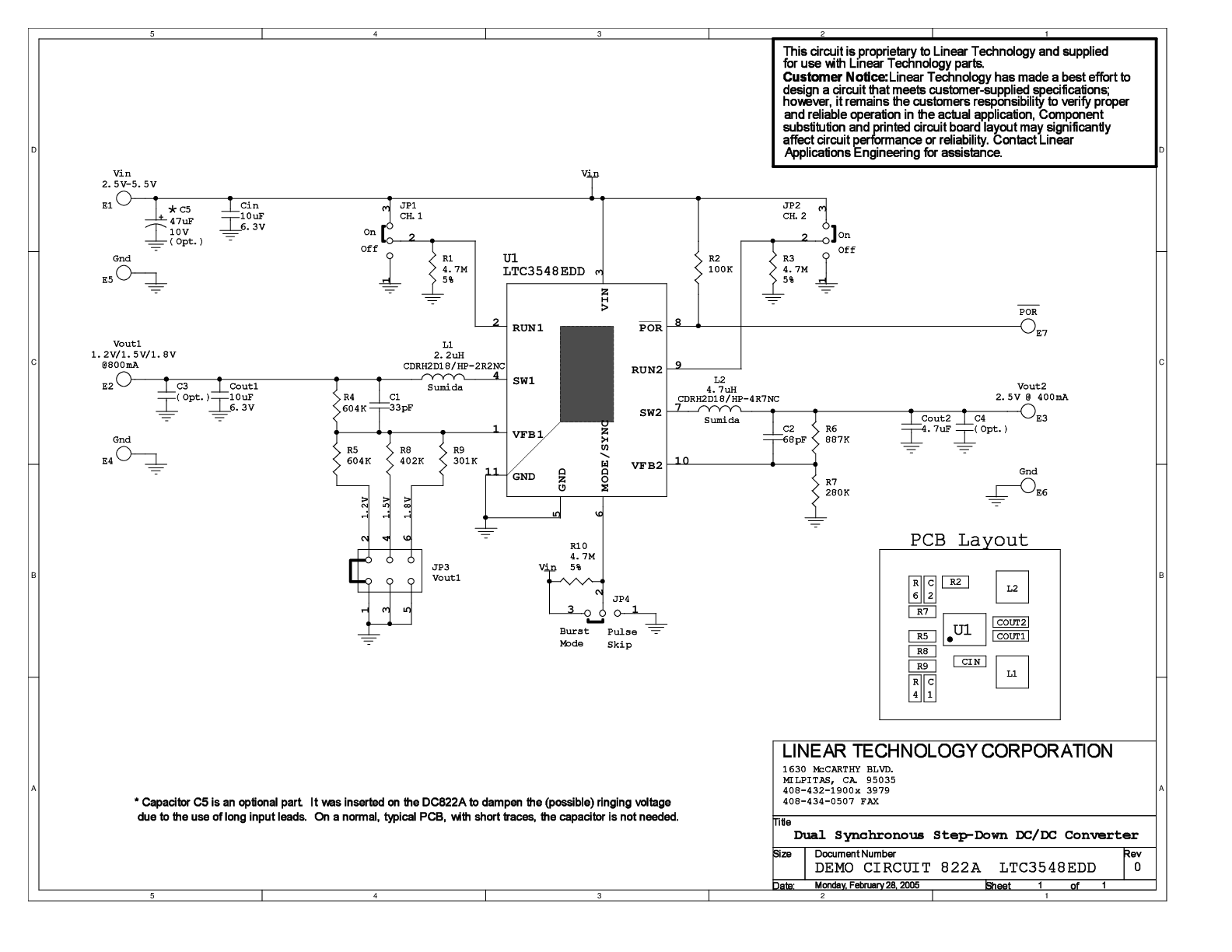

DC822A
LTC3548EDD Demo Board | 2.5V ≤ VIN ≤ 5.5V, VOUT1 = 1.2V1.5V/1.8V @ 800mA, VOUT2 = 2.5V @ 400mA
製品の詳細
Demonstration circuit DC822 is a Dual Channel Synchronous, 2.25MHz Step-Down DC/DC Regulator featuring the LTC3548. The DC822 has an input voltage range of 2.5V to 5.5V. The jumper-selectable 1.2V/1.5V/1.8V output is capable of delivering up to 800mA of current. The 2.5V output is capable of delivering up to 400mA of output current.
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
