製品概要
機能と利点
- VIN範囲：2.25V～5.5V
- VOUT範囲：0.6V～5V
- プログラム可能な周波数動作：2.25MHz、または0.75MHz～4MHz範囲で調整可能
- 低RDS(ON)の内部スイッチ

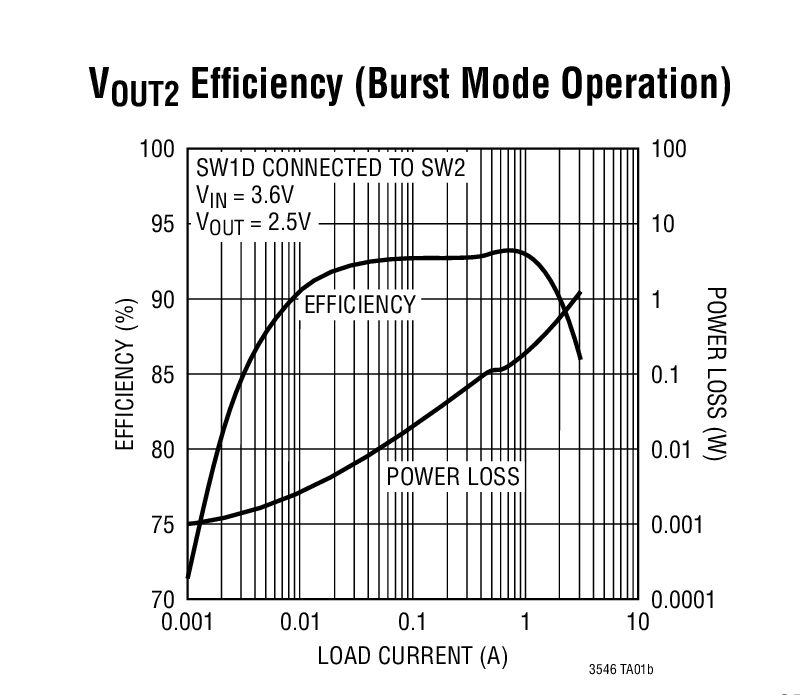

- 高効率：最大96%
- ショットキーダイオード不要
- 短絡保護
- 電流モード動作による優れた入力および負荷過渡応答
- 低リップルのBurst Mode動作（30mVP-P）、IQ＝160μA
- 超低シャットダウン電流：IQ＜1μA
- 低損失動作：100%デューティサイクル
- 各チャネルごとのパワーグッド出力
- 外部または内部設定可能なバースト・レベル
- 外部または内部ソフトスタートまたは電源トラッキング

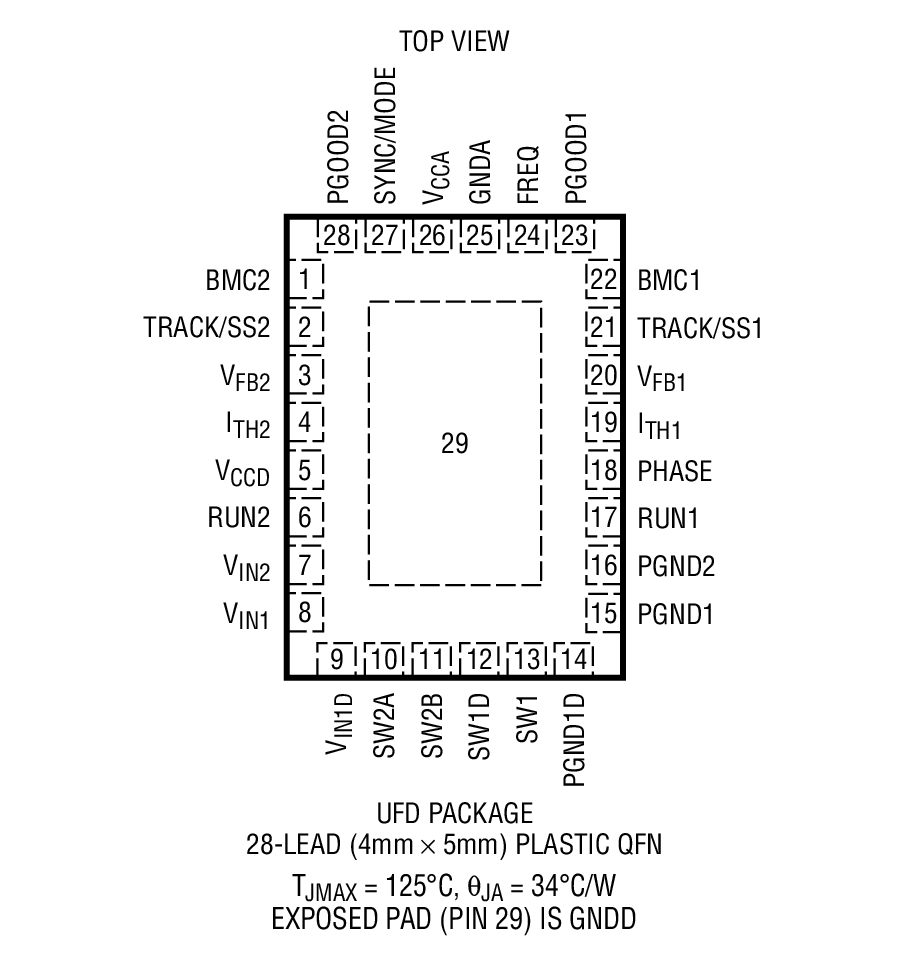

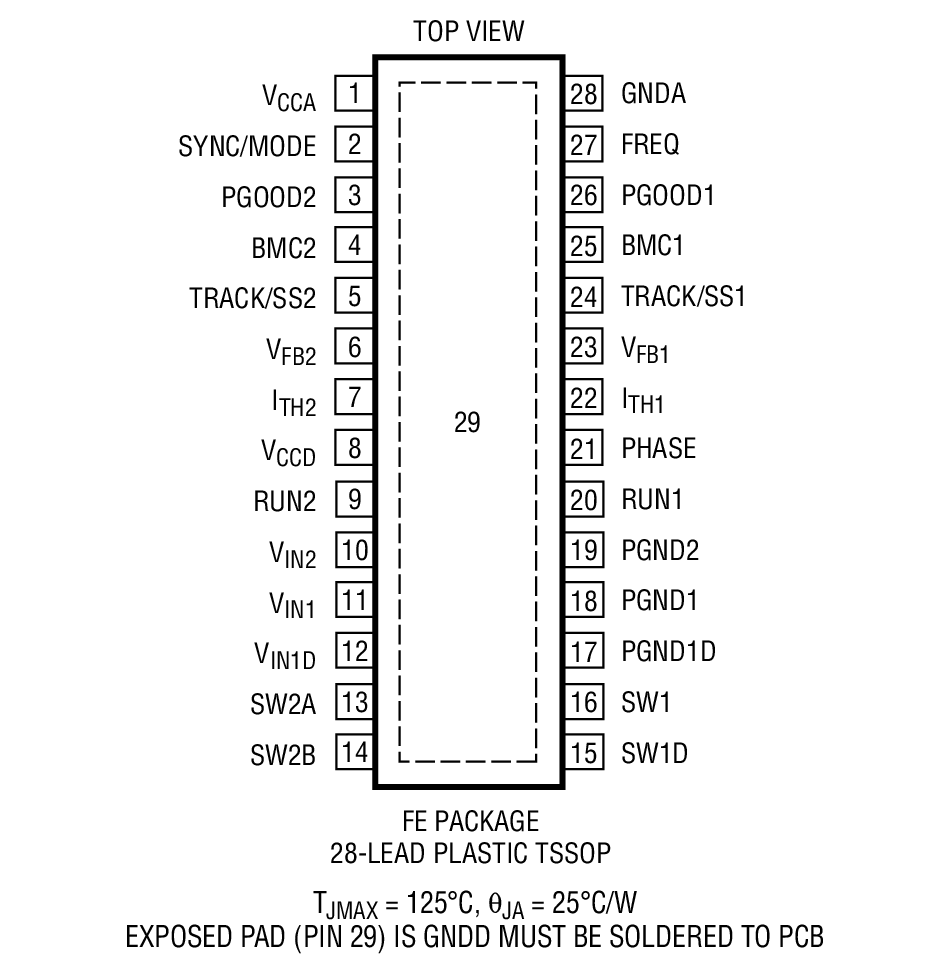

- 熱特性が改善された28ピン（4mm×5mm）QFNおよびTSSOPパッケージ
製品概要
LTC3546は、中電力アプリケーション向けのデュアル固定周波数同期整流式降圧DC/DCコンバータです。このデバイスは2Aと1Aの主出力スイッチで構成されています、この2A/1Aに加えて、1Aの従属出力スイッチをいずれかの主出力に外部で接続することにより、3A/1Aデュアル・レギュレータ構成または2A/2Aデュアル・レギュレータ構成が可能です。
電源動作は2.25V～5.5Vです。スイッチング周波数は2.25MHzに設定、または0.75MHz～4MHzの範囲で調整可能で、外部クロックに同期することもできます。各出力は0.6V～5Vの範囲で調整可能で、起動時電源トラッキングを備えています。低RDS(ON)の内部同期パワースイッチにより、外付けショットキーダイオードなしで高効率を達成します。
ユーザが選択可能なモード（Burst Mode®動作、パルススキップ、強制連続）により、リップル・ノイズと電力効率のトレードオフが可能です。Burst Mode動作は軽負荷時に高効率を維持し、パルススキップ・モードでは軽負荷時にリップル・ノイズを低く抑えます。
このデバイスは低損失構成が可能で、両チャネルとも100%デューティサイクルで動作できます。また、シャットダウン時のデバイスの消費電流は1μAを下回ります。
アプリケーション
- ネットブック/ウルトラモバイルPC
- PCカード
- ワイヤレスおよびDSLモデム
- ポイントオブロードDC/DC変換
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018
-

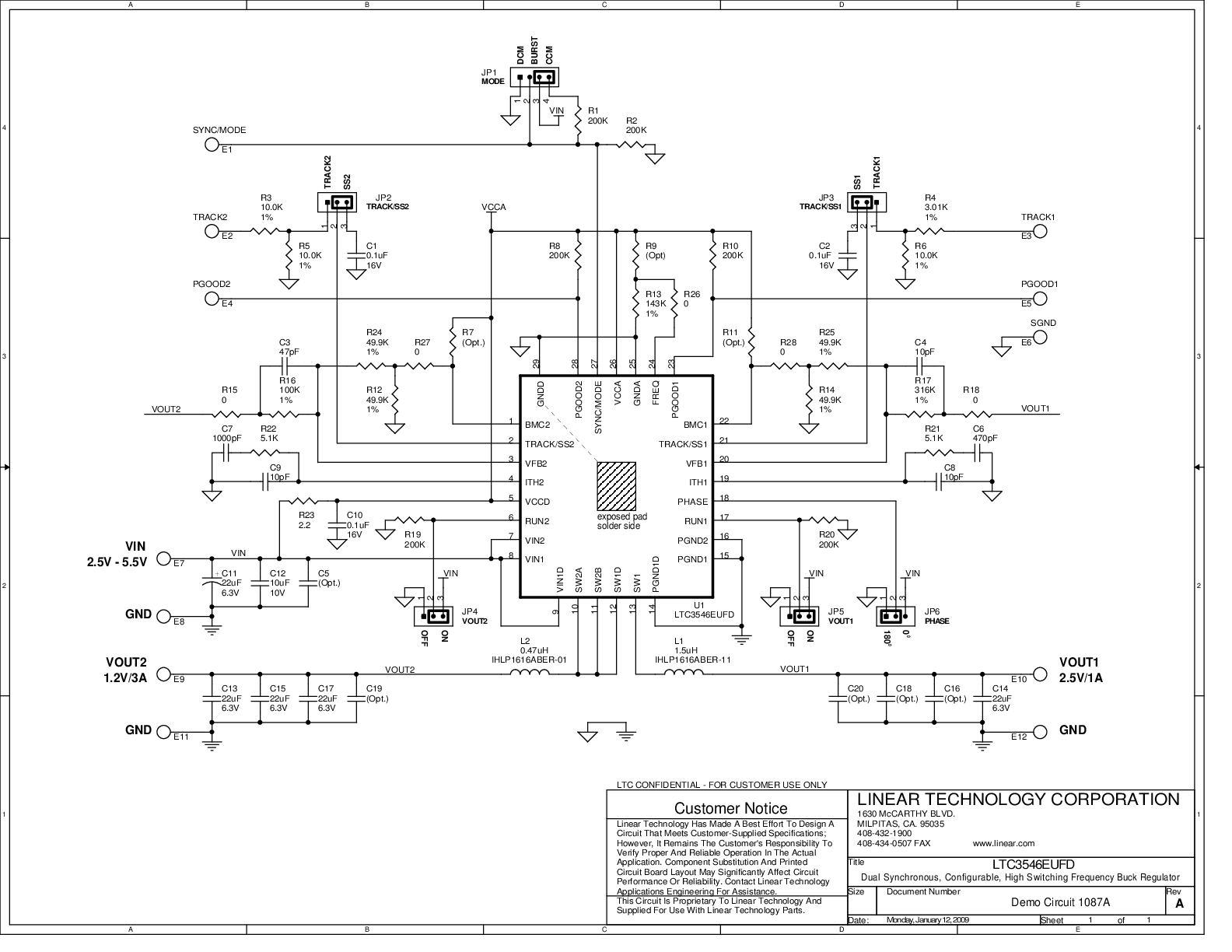

DC1087A - Demo Manual9/24/2009
-

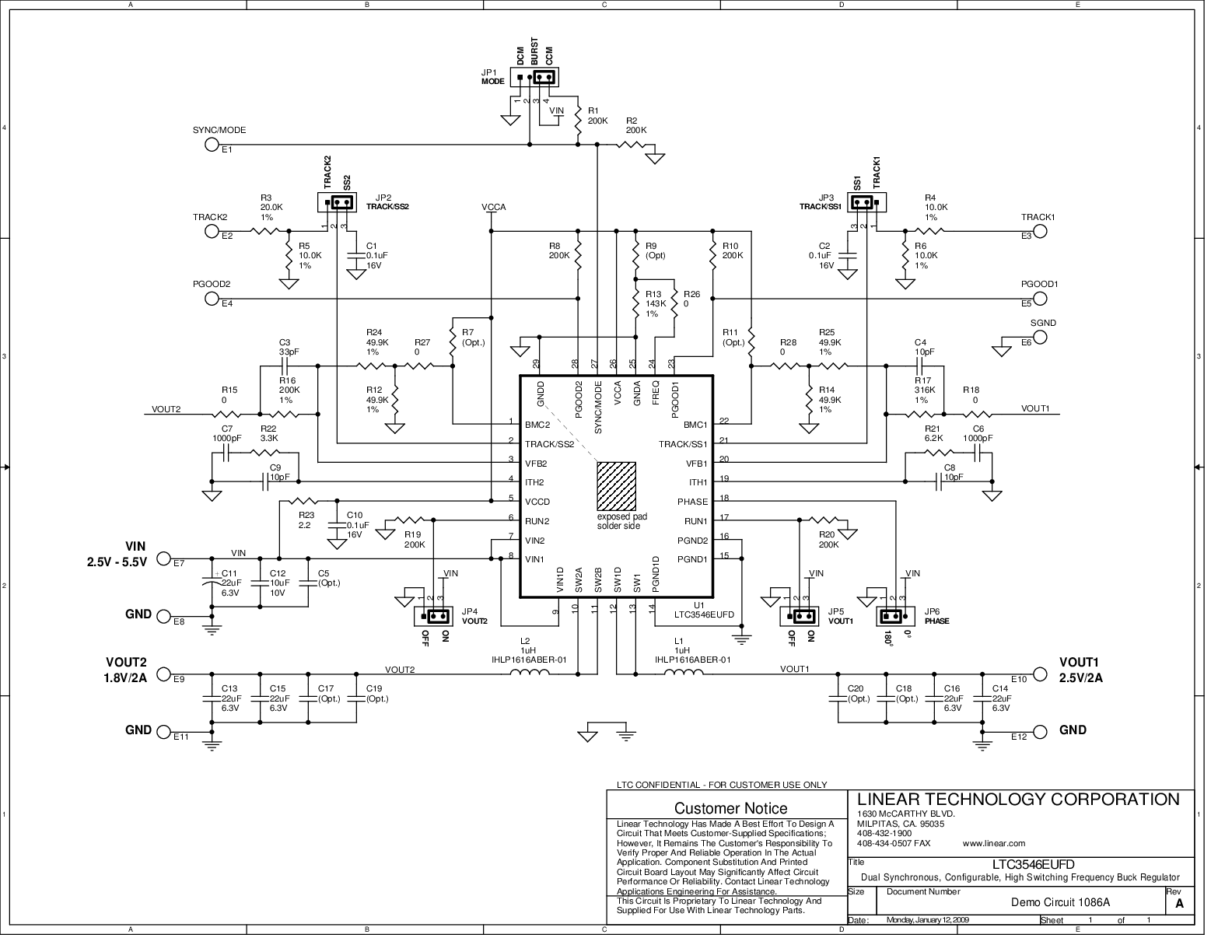

DC1086A - Demo Manual9/24/2009
