LTC3544B

製造中

クワッド同期整流式降圧レギュレータ：2.25MHz、300mA、200mA、200mA、100mA

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高効率：最大95%
  • 最大300mA、200mA、200mA、100mAの出力電流を供給する、4個の独立したレギュレータ
  • 入力電圧範囲：2.25V～5.5V
  • 2.25MHzの固定周波数動作
  • ショットキーダイオード不要
  • 低損失動作：100%デューティサイクル
  • 低負荷でのパルススキップにより、リップルを最小限に抑制
  • 0.8Vリファレンスにより、低出力電圧が可能
  • シャットダウン･モードでの消費電流：＜1μA
  • 電流モード動作により、優れた入力および負荷過渡応答を実現
  • 熱保護機能
  • 高さの低い（3mm×3mm）16ピンQFNパッケージ

LTC3544Bは、固定周波数電流モード･アーキテクチャを採用したクワッド高効率モノリシック同期整流式降圧レギュレータです。4つのレギュレータが個別のRUNピンによって独立して動作します。LTC3544Bは入力電圧範囲が2.25V～5.5Vなので、1セル･リチウムイオン/ポリマー･バッテリ駆動アプリケーションに最適です。100%デューティサイクルによって低損失動作を行い、携帯システムのバッテリ寿命を延長します。中および低出力負荷レベルでは、PWMパルススキップ･モード動作によって非常に低い出力リップル電圧を実現するので、ノイズに敏感なアプリケーションに対応できます。

スイッチング周波数は2.25MHzに内部設定されているので、小型の表面実装インダクタやコンデンサを使用可能です。

内部同期スイッチによって効率が向上し、外付けショットキーダイオードが不要です。0.8Vの帰還リファレンス電圧を使用して、低出力電圧を容易にサポートできます。

LTC3544Bは高さの低い(0.75mm）（3mm×3mm）QFNパッケージで供給されます。


 Light Load Operation
LTC3544 Burst Mode (20mVpp), < 70uA Iq
LTC3544B Pulse Skip Mode

アプリケーション

  • 携帯電話
  • パーソナル情報機器
  • ワイヤレスおよびDSLモデム
  • デジタル･スチール･カメラ
  • メディア･プレーヤ
  • 携帯用計測器

Light Load OperationLTC3544Burst Mode (20mVpp), < 70uA IqLTC3544BPulse Skip Mode
LTC3544B
クワッド同期整流式降圧レギュレータ：2.25MHz、300mA、200mA、200mA、100mA

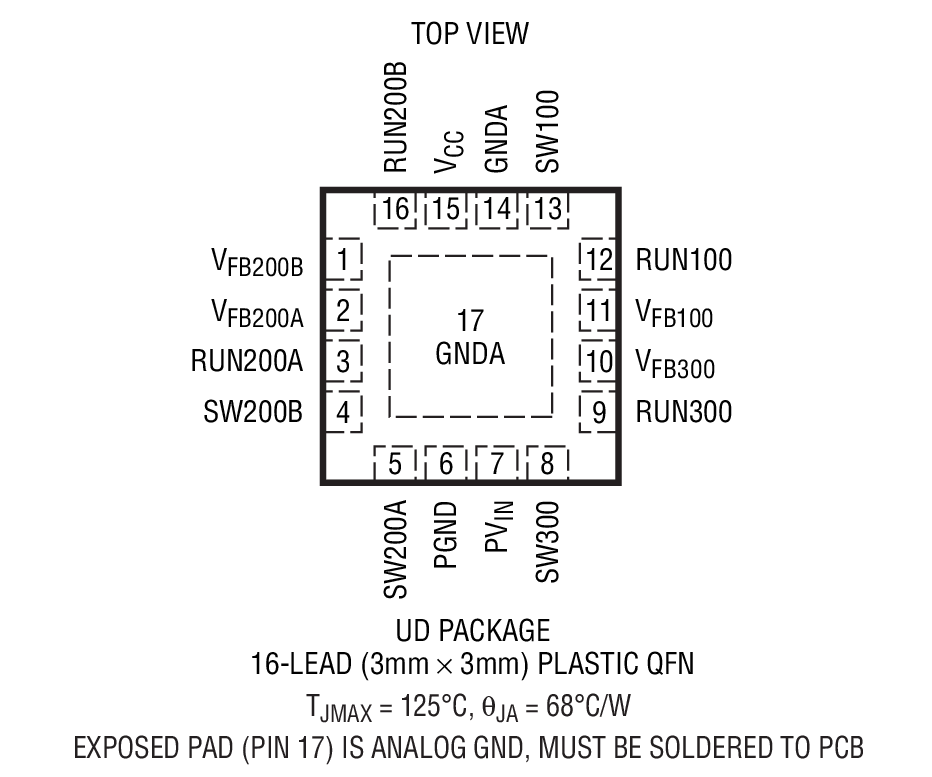

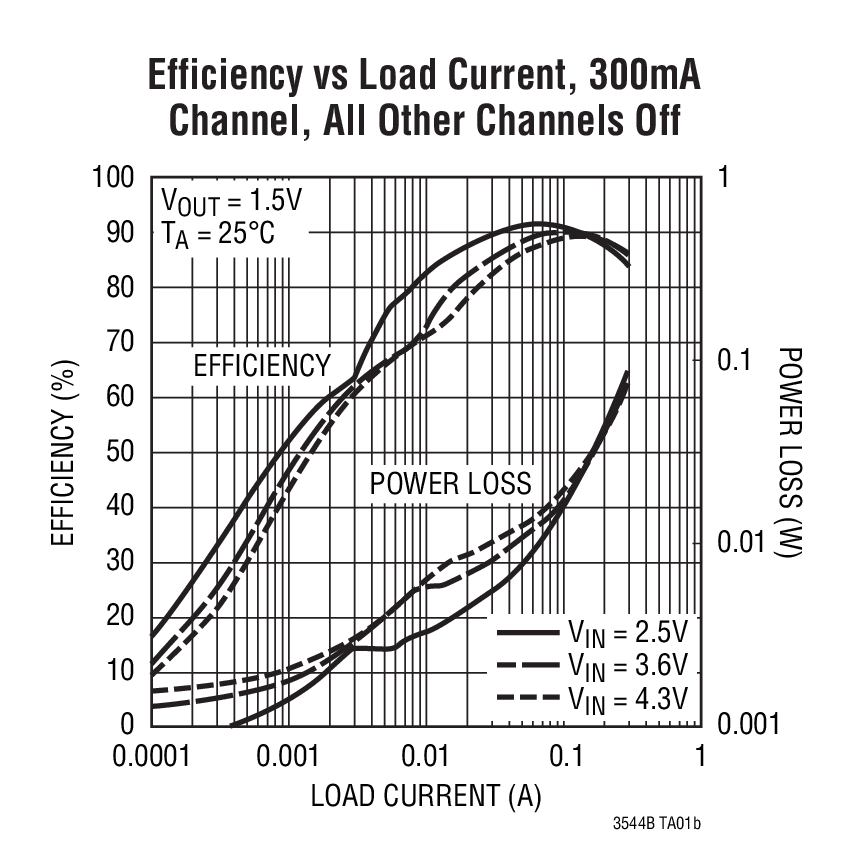

High Efficiency Quad Step-Down Converter Efficiency vs Load Current, 300mA Channel, All Other Channels Off Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3880
新規設計に推奨 デジタル・パワー・システム・マネージメントを搭載したデュアル出力PolyPhase降圧DC/DCコントローラ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
監視回路 ＆ リセットIC 1
LTC2935
製造中 パワーフェール出力付き、スレッショルドを選択可能な超低消費電力モニタ
保護スイッチ ＆ コントローラ 1
LTC4365
新規設計に推奨 低電圧、過電圧および逆電源保護コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3544
  • LTC3544B
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット
DC1040A-B
LTC3544BEUD Demo Board

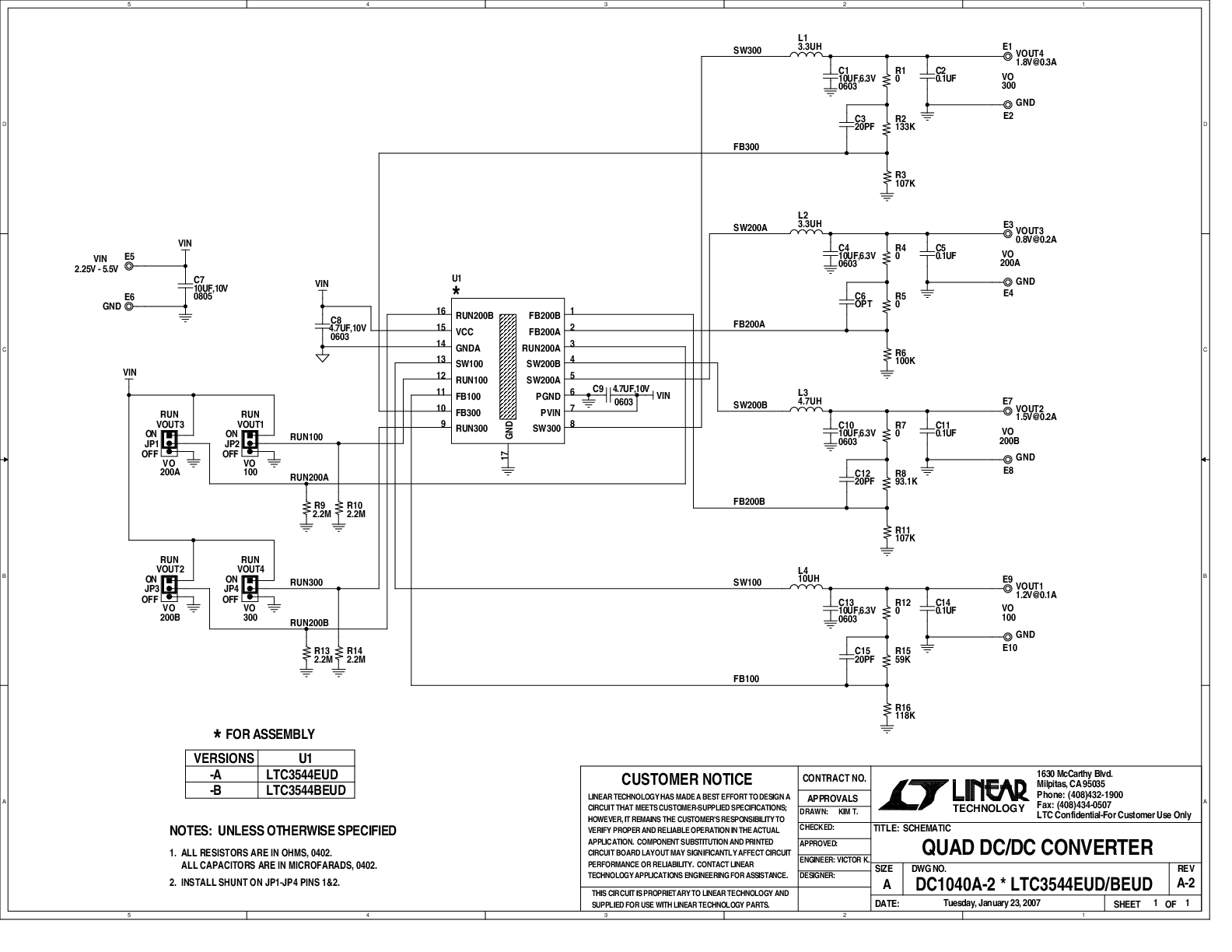

DC1040A-B - Schematic
