LTC3526L: 2mm×2mm DFNパッケージの550mA、1MHz同期整流式昇圧DC/DCコンバータ データシート (Rev. )11/28/2010PDF2M
製品概要
機能と利点
- 1セル･アルカリ/NiMHバッテリで3.3V/100mAまたは2セルで3.3V/200mAを供給
- VIN起動電圧：680mV
- VOUT範囲：1.5V～5.25V
- 効率：最大94%
- 出力切断機能
- 1MHzの固定周波数動作
- VIN＞VOUT動作
- ソフトスタート機能を搭載
- 内部補償付きの電流モード制御
- 消費電流9μAの自動Burst Mode®動作
- 同期整流器を内蔵
- ロジック制御のシャットダウン（IQ＜1μA）
- アンチリンギング制御
- 高さの低い（2mm×2mm×0.75mm)DFN-6パッケージ
製品概要
LTC3526Lは、出力切断機能を搭載した同期整流式、固定周波数、昇圧DC/DCコンバータです。同期整流によって高さの低い2mm×2mm DFNパッケージで高効率を達成できます。680mVで起動し、いったん起動すると500mVで動作するので、1セルAA/AAAバッテリ駆動製品のバッテリ寿命をさらに延ばします。
1MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック･コンデンサを使用できるので、ソリューション実装面積を最小限に抑えます。電流モードPWM設計は内部で補償されているので、外付け部品数を低減します。LTC3526Lは軽負荷時のBurst Mode動作を特長とし、広範囲の負荷に対して高い効率を維持することができます。また、アンチリンギング回路は不連続モードでインダクタを制動することによってEMIを低減します。この他に、1μA以下の低いシャットダウン電流とサーマル･シャットダウンを特長としています。
LTC3526Lは2mm×2mm×0.75mm DFNパッケージで供給されます。
| Startup Voltage | Frequency | Burst Mode | Notes | |
| LTC3526 | 1V | 1MHz | Yes | Not Recommended For New Designs |
| LTC3526B | 1V | 1MHz | No | Not Recommended For New Designs |
| LTC3526-2 | 1V | 2MHz | Yes | Not Recommended For New Designs |
| LTC3526B-2 | 1V | 2MHz | No | Not Recommended For New Designs |
| LTC3526L | 0.85V | 1MHz | Yes | |
| LTC3526LB | 0.85V | 1MHz | No | |
| LTC3526L-2 | 0.85V | 2MHz | Yes | |
| LTC3526LB-2 | 0.85V | 2MHz | No |
アプリケーション
- 医療用計測器
- フラッシュ･ベースのMP3プレーヤ
- ノイズ相殺ヘッドフォン
- ワイヤレス･マウス
- Bluetoothヘッドセット
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

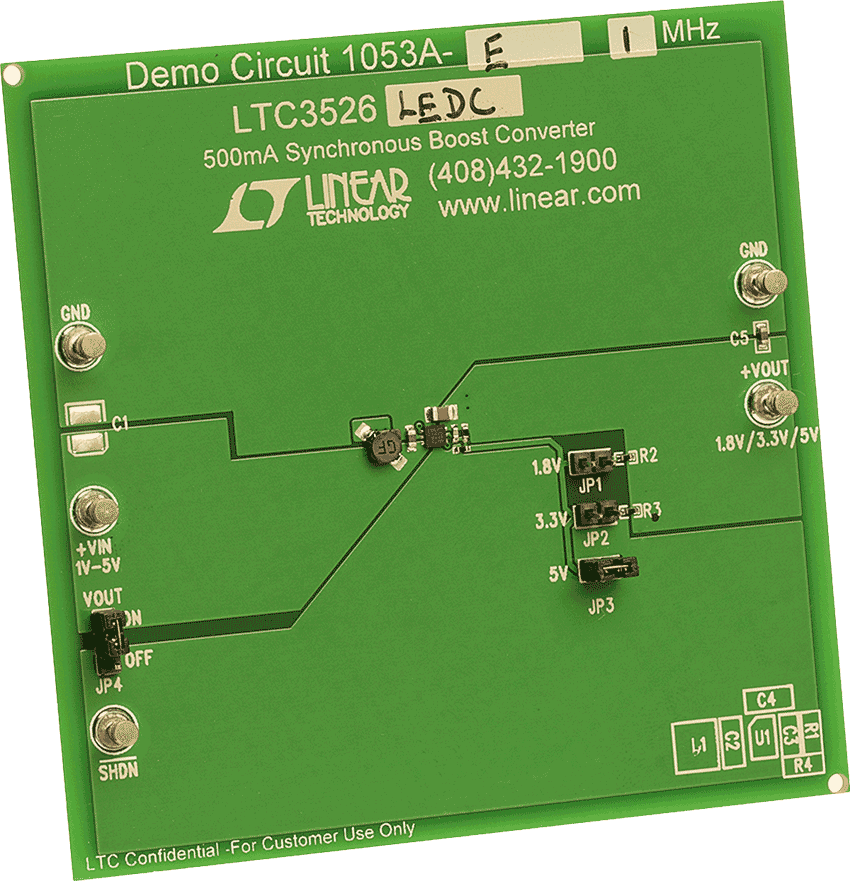

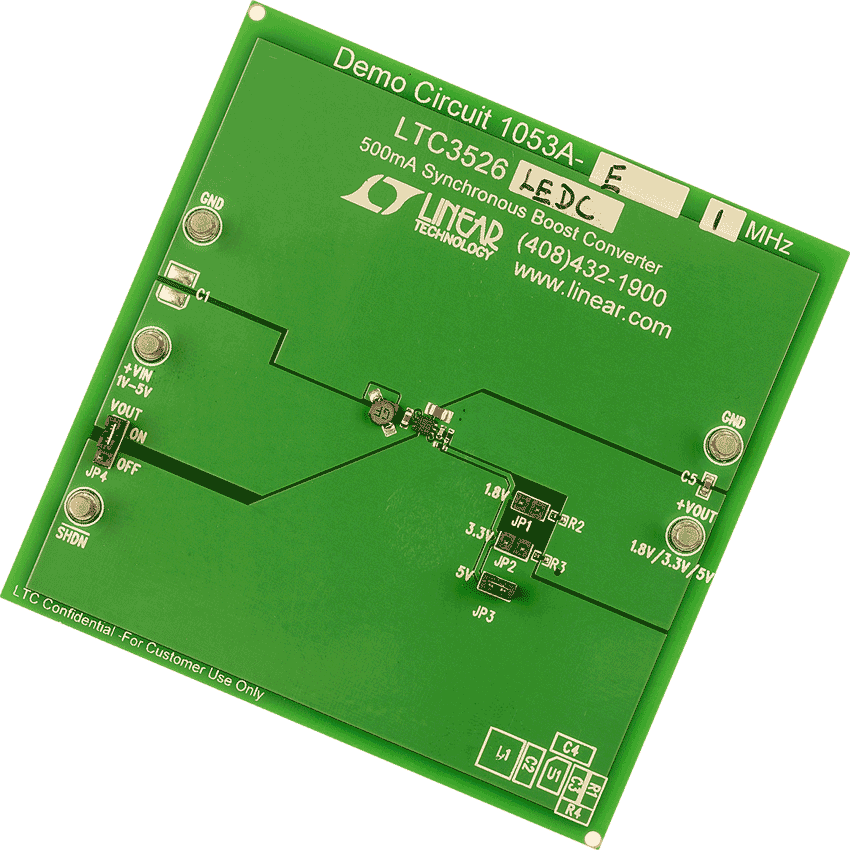

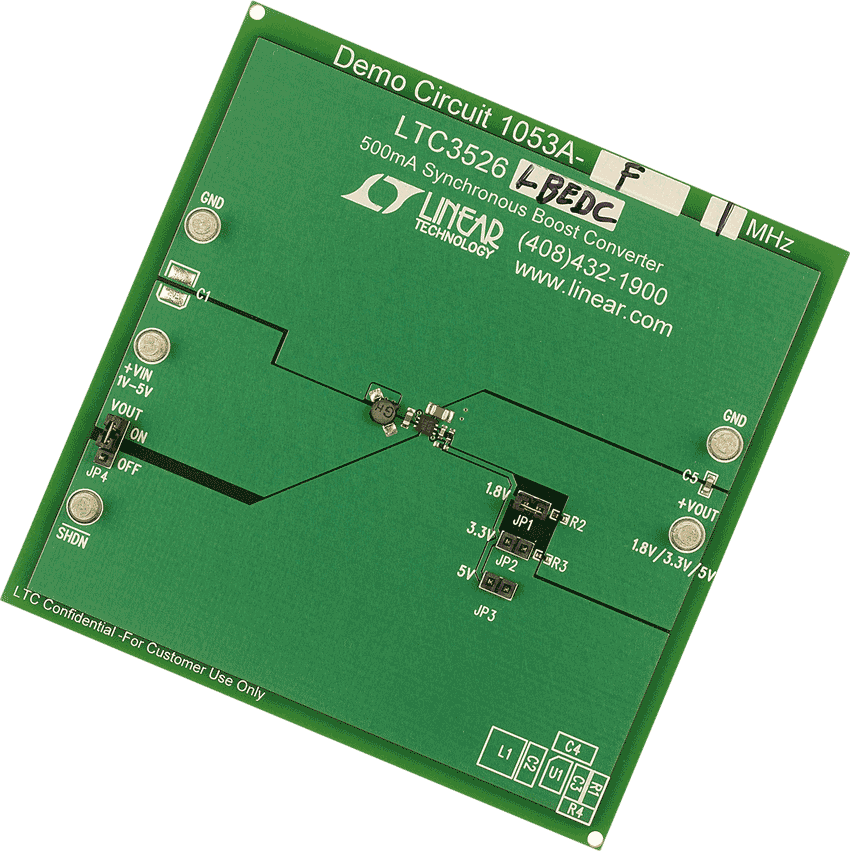

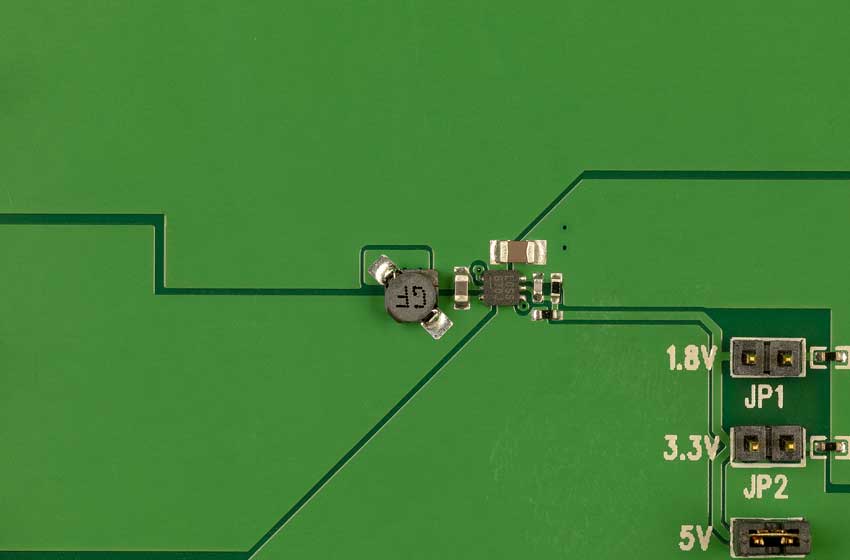

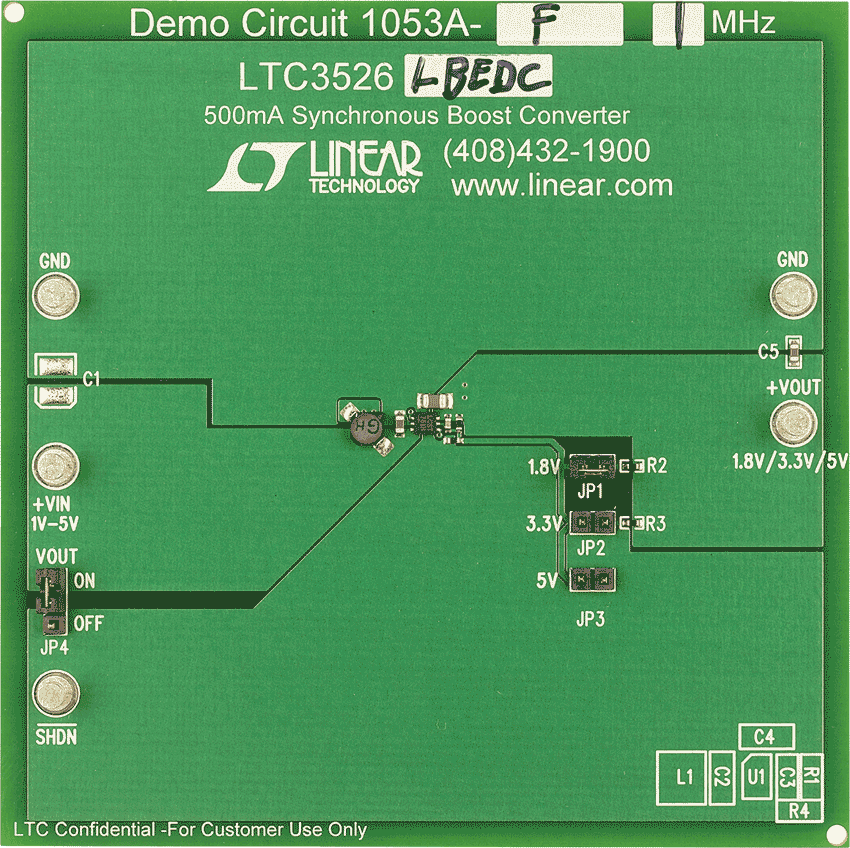

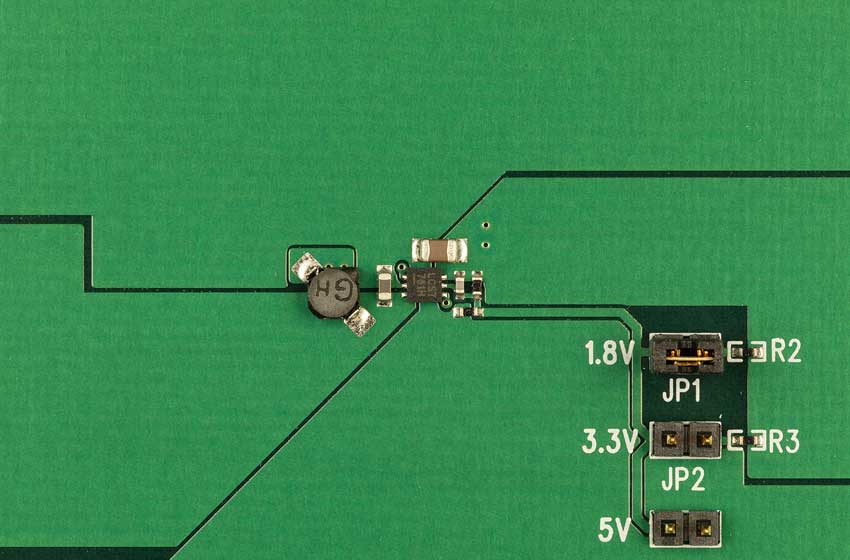

評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

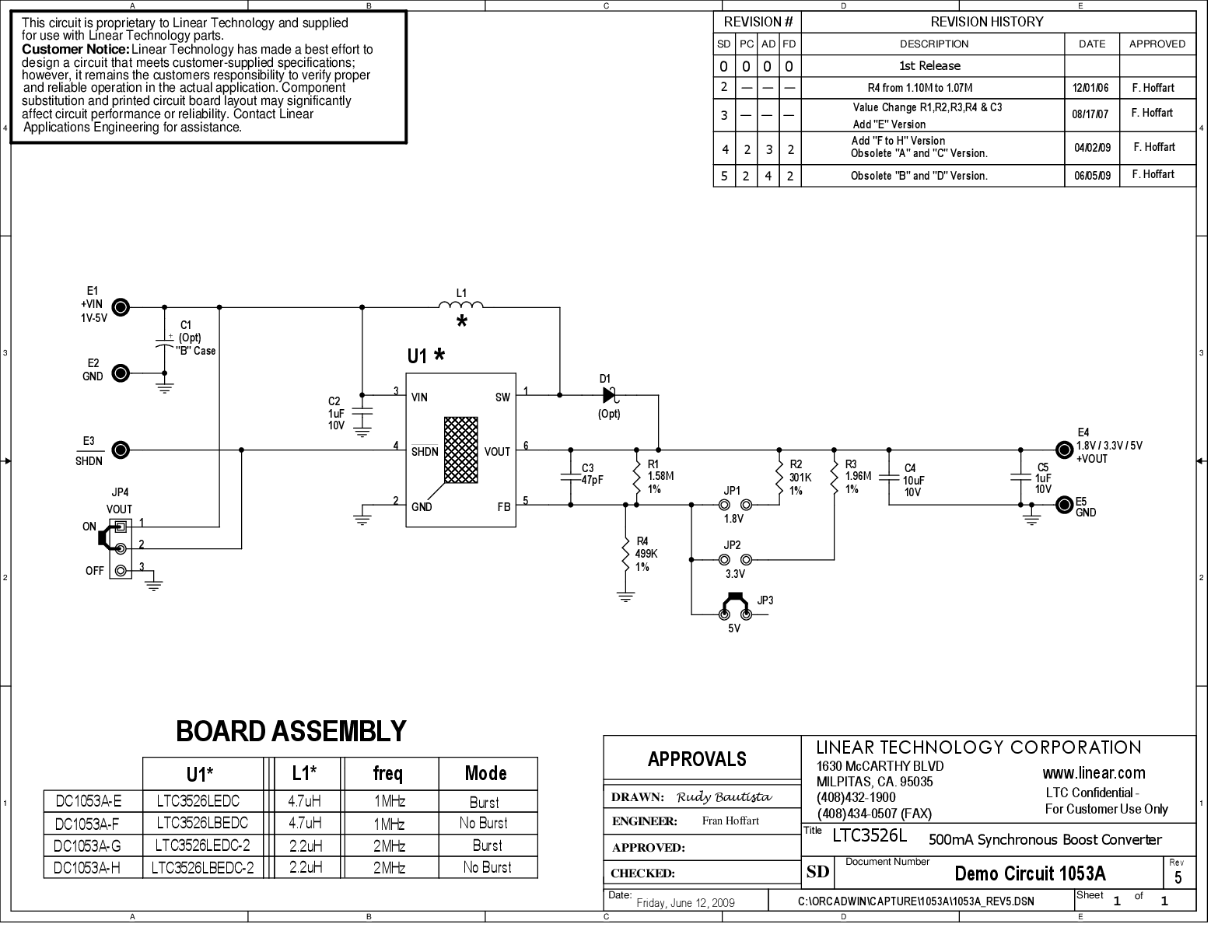

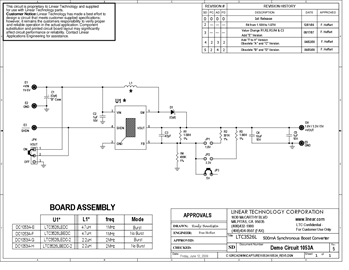

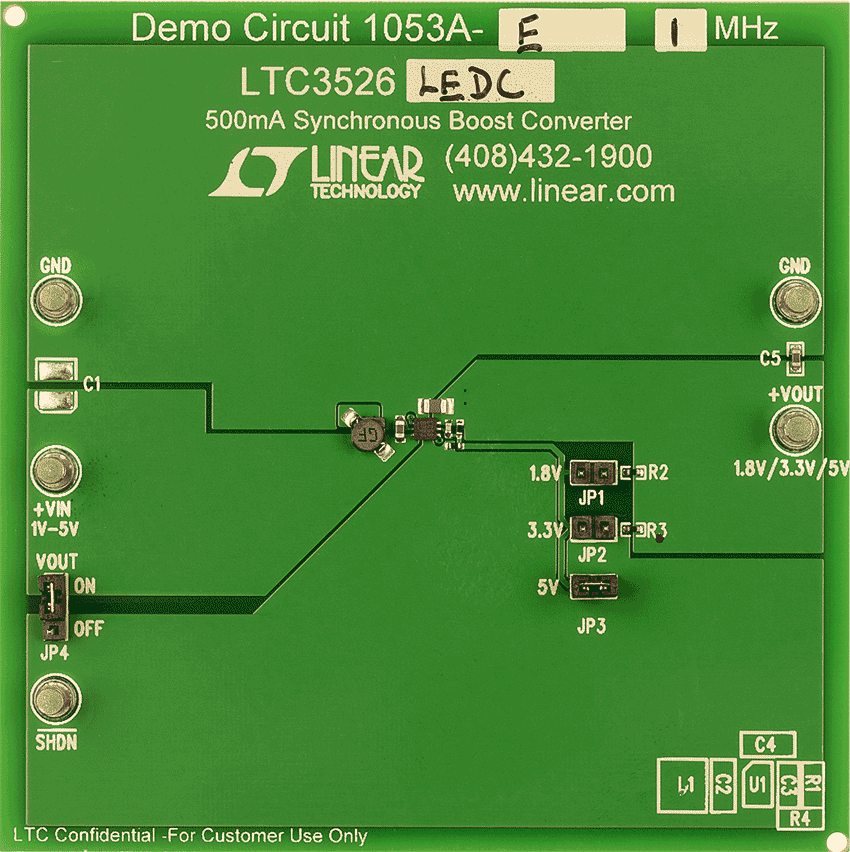

DC1053A - Demo Manual11/13/2009PDF534K
-
Practical Ambient Energy Harvesting for WSNs4/5/2017PDF1M
-
DN-428: 700mVで起動する小型同期整流式昇圧コンバータ1/1/2007
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3526
LTC3526-2
LTC3526B
LTC3526B-2
LTC3526L
LTC3526L-2
LTC3526LB
LTC3526LB-2
