LTC3526L-2: 2mm×2mm DFNパッケージの550mA、2MHz同期整流式昇圧DC/DCコンバータ データシート (Rev. )12/13/2010PDF2M
製品概要
機能と利点
- 1セル･アルカリ/NiMHバッテリで3.3V/100mAまたは2セルで3.3V/200mAを供給
- VIN 起動電圧：680 mV
- VOUT範囲：1.5V～5.25V

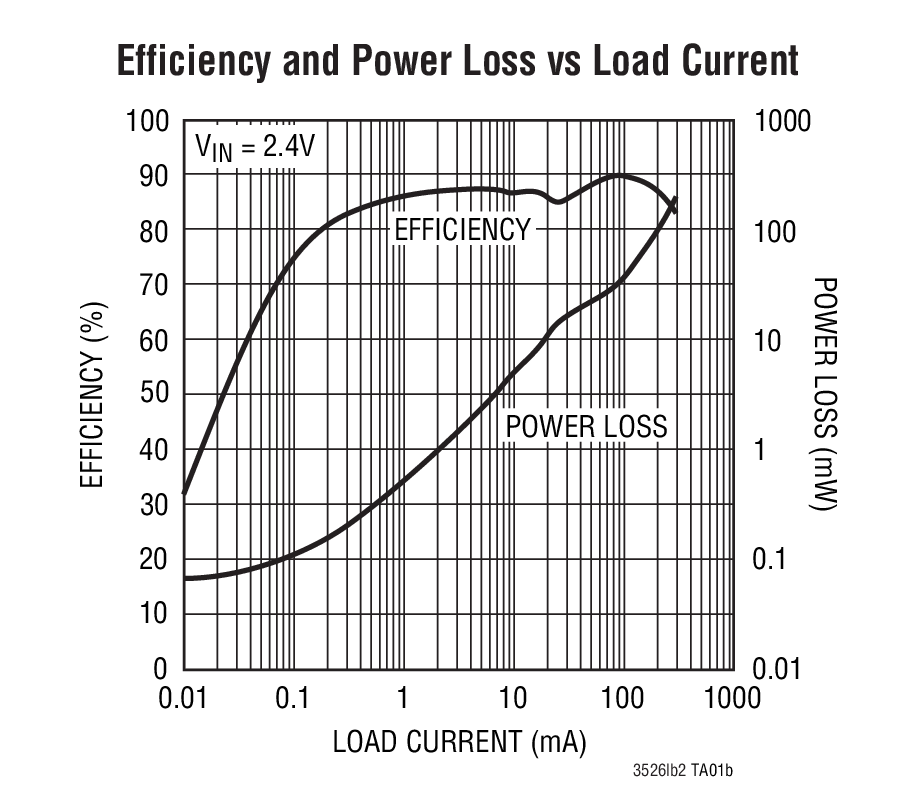

- 効率：最大94%
- 出力切断機能
- 2MHzの固定周波数動作
- VIN > VOUT 動作
- ソフトスタート機能を搭載
- 内部補償付きの電流モード制御
- 消費電流9μAの自動Burst Mode®動作（LTC3526L-2）
- 低ノイズPWM動作（LTC3526LB-2）
- 同期整流器を内蔵
- ロジック制御のシャットダウン（IQ＜1μA）
- アンチリンギング制御

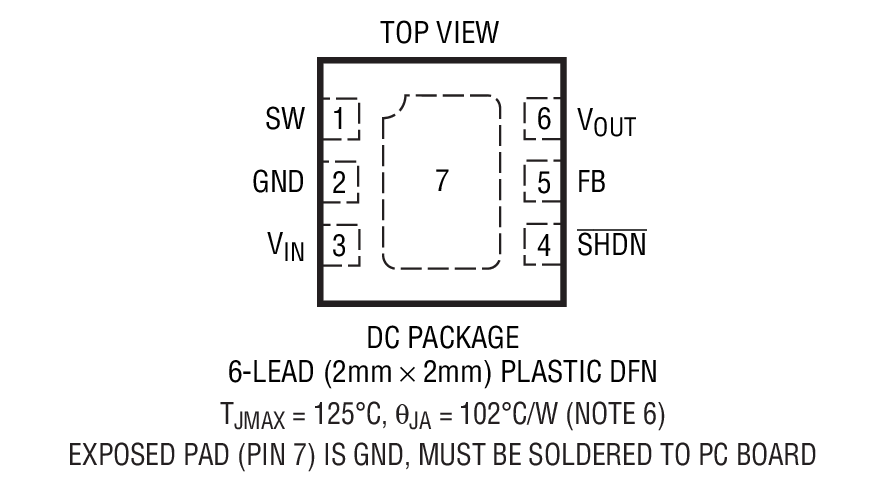

- 高さの低い（2mm×2mm×0.75mm)6ピンDFNパッケージ
製品概要
LTC3526L-2/LTC3526LB-2は、出力切断機能を搭載した同期整流式、固定周波数、昇圧DC/DCコンバータです。同期整流によって高さの低い2mm×2mm DFNパッケージで高効率を達成できます。680mVで起動し、いったん起動すると500mVで動作するので、1セルAA/AAAバッテリ駆動製品のバッテリ寿命をさらに延ばします。
2MHzのスイッチング周波数により、高さの低い小型のインダクタやセラミック･コンデンサを使用できるので、ソリューション実装面積を最小限に抑えます。電流モードPWM設計は内部で補償されているので、外付け部品数を低減します。LTC3526L-2は軽負荷時のBurst Mode動作を特長とし、広い負荷範囲にわたって高効率を維持します。LTC3526LB-2は固定周波数動作を特長とし、低ノイズ・アプリケーションに適しています。また、アンチリンギング回路は不連続モードでインダクタを制動することによってEMIを低減します。この他に、1μAを下回る低シャットダウン電流とサーマル･シャットダウンを特長としています。
LTC3526L-2/LTC3526LB-2は2mm×2mm×0.75mm のDFNパッケージで供給されます。
| Startup Voltage | Frequency | Burst Mode | Notes | |
| LTC3526 | 1V | 1MHz | Yes | Not Recommended For New Designs |
| LTC3526B | 1V | 1MHz | No | Not Recommended For New Designs |
| LTC3526-2 | 1V | 2MHz | Yes | Not Recommended For New Designs |
| LTC3526B-2 | 1V | 2MHz | No | Not Recommended For New Designs |
| LTC3526L | 0.85V | 1MHz | Yes | |
| LTC3526LB | 0.85V | 1MHz | No | |
| LTC3526L-2 | 0.85V | 2MHz | Yes | |
| LTC3526LB-2 | 0.85V | 2MHz | No |
アプリケーション
- 医療用計測器
- ノイズ・キャンセル・ヘッドフォン
- ワイヤレス･マウス
- Bluetoothヘッドセット
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R415 Reliability Data3/23/2018PDF25 K
-

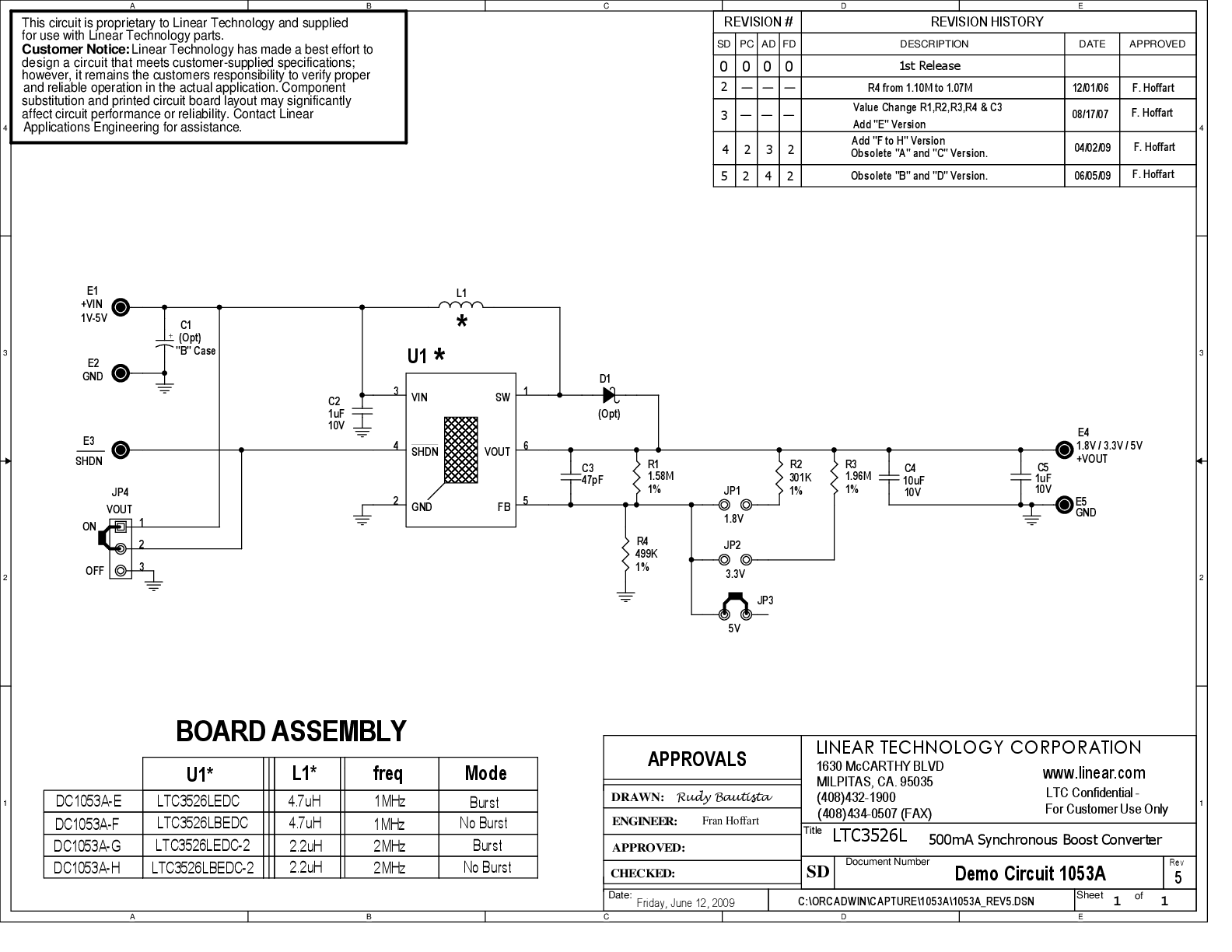

DC1053A - Demo Manual11/13/2009PDF534K
