製品概要
機能と利点
- 2、3、または4出力チャネルとして構成できる8 × 1Aの降圧パワー段
- 8種類の固有出力構成（チャネル当たり1A～4A）
- DC/DCコンバータごとに独立したVIN電源（2.25V～5.5V）
- 少ない無負荷時電源電流：
- シャットダウン（全チャネルがオフ）時に15μA
- Burst Mode®動作時に1チャネルをアクティブにした場合、68μA
- 追加チャネルごとに18μA
- イネーブル・ピンしきい値による自律的シーケンス制御
- RTでプログラム可能な周波数：1MHz～3MHz（デフォルト：2MHz）またはPLL同期化
- 温度モニタによるダイ温度の表示
- CTでプログラムするウォッチドッグ・タイマ
- 降圧コンバータがレギュレーション状態であることを個々のRSTピンによって表示
- 38ピン（5mm × 7mm）QFNパッケージおよびTSSOPパッケージ
製品概要
LTC3371は、柔軟性の高い多出力電源ICです。このデバイスは4つの同期整流式降圧コンバータを内蔵しており、8つの1Aパワー段を共有するよう構成され、各コンバータは独立した2.25V～5.5V入力を電源としています。
DC/DCコンバータは、ピン結線で設定できるC1ピン～C3ピンにより、8種類の電力構成のいずれかに合わせて割り当てられます。共通の降圧スイッチング周波数は、外付け抵抗でプログラムするか、外部発振器に同期させるか、デフォルトの内部2MHzクロックに設定することができます。すべてのDC/DCコンバータの動作モードは、Burst Modeまたは強制連続モード動作に設定できます。
独立した4つのRSTピンのタイミング・パラメータ、ならびにウォッチドッグ・タイマのタイミング・パラメータは、CTピンでプログラムします。
入力ノイズを低減するため、降圧コンバータの位相は90°刻みで調整されます。高精度のイネーブル・ピンしきい値により、信頼性の高い電源シーケンス制御が容易になります。LTC3371は高さの低い38ピン5mm × 7mm QFNパッケージおよびTSSOPパッケージで供給されます。
アプリケーション
- 汎用のマルチチャネル電源：自動車用、産業用、分散電源システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R457 Reliability Data3/26/2018
-

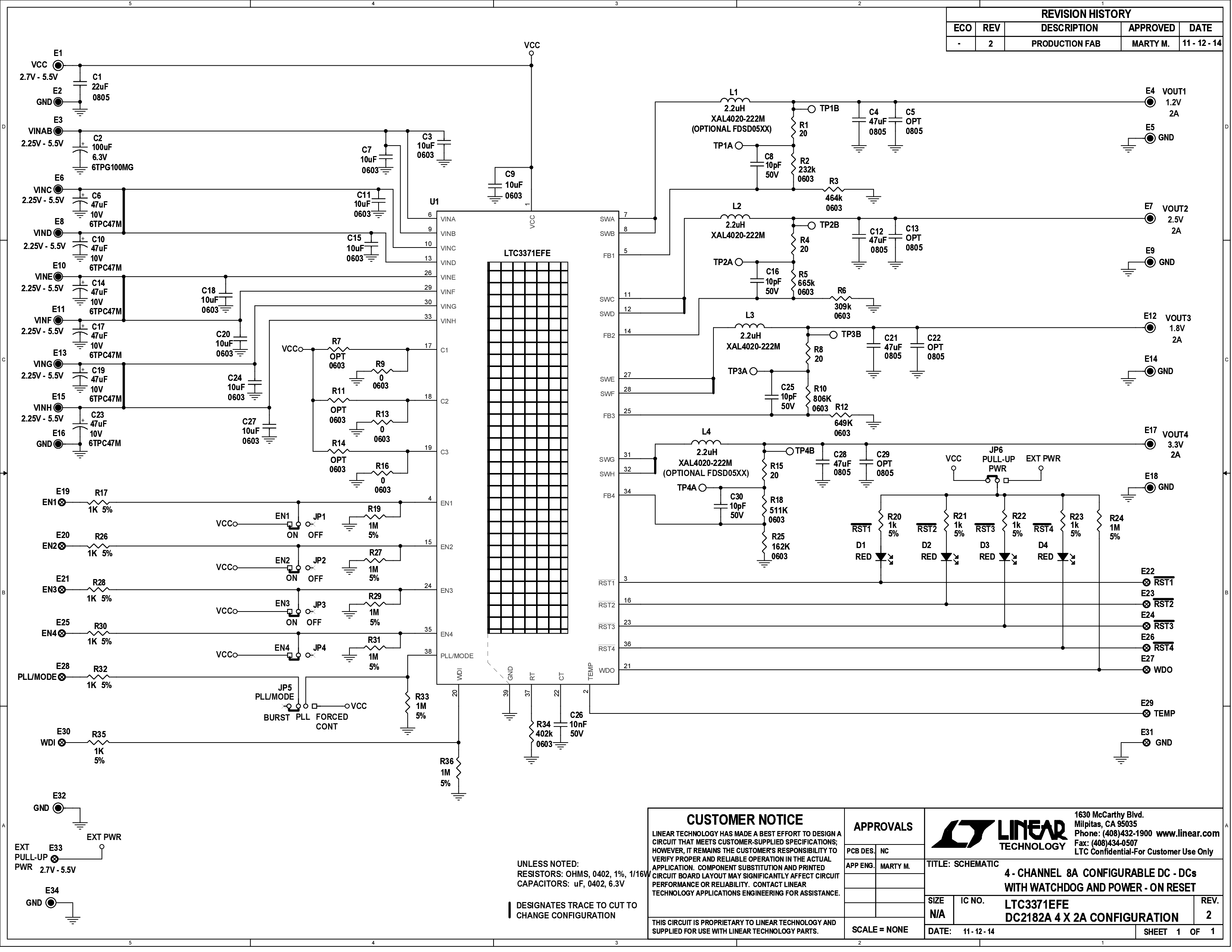

DC2182A - Demo Manual2/13/2015
-
機能豊富なシステムに不可欠な柔軟でユーザ設定可能な20V大電流PMIC10/1/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC3371
おすすめ製品
LTC3371 コンパニオン製品
推奨 関連製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3371EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371EUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3371EUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3371HFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371HFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371HUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3371HUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3371IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3371IUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3371IUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R457 Reliability Data |
