LTC3370

新規設計に推奨

構成可能な4チャネル8A降圧DC/DCコンバータ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 2、3、または4出力チャネルとして構成できる8 × 1Aのパワー段
  • 8種類の固有出力構成（チャネル当たり1A～4A）
  • DC/DCコンバータごとに独立したVIN電源（2.25V～5.5V）
  • 少ない無負荷時電源電流：
    • シャットダウン時は電流がゼロ（全チャネルがオフ）
    • Burst Mode®動作時に1チャネルがアクティブな場合は63μA
    • 1チャネル追加ごとに18μA
  • 高精度のイネーブル・ピンしきい値による自律的シーケンス制御
  • RTでプログラム可能な周波数：1MHz～3MHz（デフォルト：2MHz）またはPLL同期化
  • 温度モニタによるダイ温度の表示
  • PGOODALLピンは、すべてのイネーブル済み降圧コンバータがレギュレーション状態であることを表示
  • 5mm × 5mmの32ピンQFNパッケージ

LTC3370は、柔軟性の高い多出力電源ICです。このデバイスは4つの同期整流式降圧コンバータを内蔵しており、8つの1Aパワー段を共有するよう構成され、各コンバータは独立した2.25V～5.5V入力を電源としています。

DC/DCコンバータは、ピンでプログラム可能なC1ピン～C3ピンにより、8種類の電力構成のいずれかに合わせて割り当てられます。共通の降圧スイッチング周波数は、外付け抵抗でプログラムするか、外部発振器に同期させるか、デフォルトの内部2MHzクロックに設定することができます。

すべてのDC/DCコンバータの動作モードは、PLL/MODEピンを介してBurst Mode動作または強制連続モード動作に設定できます。PGOODALL出力は、イネーブル状態のすべてのDC/DCコンバータが最終出力値の規定のパーセンテージ以内に入っていることを示します。

入力ノイズを低減するため、降圧コンバータの位相は90°刻みで調整されます。高精度のイネーブル・ピンしきい値により、信頼性の高い電源投入時シーケンス制御が容易です。LTC3770は、5mm × 5mmの32ピンQFNパッケージで供給されます。


アプリケーション

  • 汎用のマルチチャネル電源：自動車用、産業用、分散電源システム
LTC3370
構成可能な4チャネル8A降圧DC/DCコンバータ
Buck Efficiency vs ILOAD Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
LTC3371
新規設計に推奨 ウォッチドッグとパワーオン・リセットを内蔵した構成可能な4チャネル8A降圧DC/DCコンバータ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3370
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC2311A

LTC3370EUH Demo Board | 4-Channel 8A Configurable Bucks, 2.25V ≤ VIN ≤ 5.5V, VOUT1-4 = 1.2V, 2.5V, 1.8V, 3.3V@0-2A Each

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2311A is a 4-output power supply featuring the LTC3370. The LTC3370 has four current mode synchronous buck regulators which can be configured to share eight individual 1A power stages to create one of eight combinations of 1A, 2A, 3A and 4A regulators. The DC2311A is set up as four 2A buck regulators but can be modified to one of the other seven configurations.
DC2311A
LTC3370EUH Demo Board | 4-Channel 8A Configurable Bucks, 2.25V ≤ VIN ≤ 5.5V, VOUT1-4 = 1.2V, 2.5V, 1.8V, 3.3V@0-2A Each

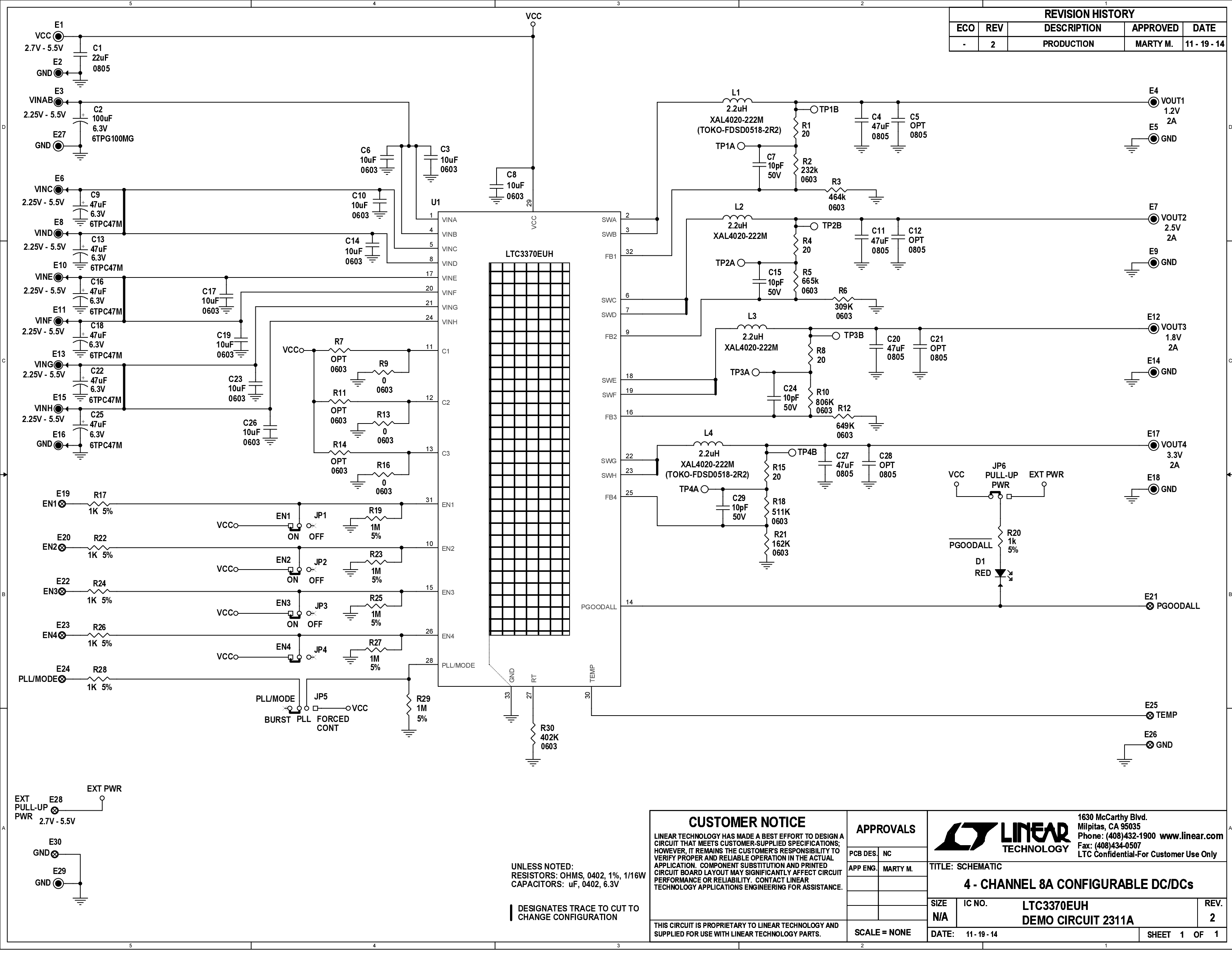

DC2311A - Schematic
