LTC3351

ホット・スワップ可能スーパーキャパシタ・チャージャ、バックアップ・コントローラおよびシステム・モニタ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.82
機能
  • 内蔵ホット・スワップ・コントローラ(回路ブレーカ付き)
  • 1〜4個の直列スーパーキャパシタの高能率同期型降圧CC/CV充電
  • バックアップのステップアップ・モードにより、スーパーキャパシタに蓄電された電力を有効活用
  • システム電圧/電流、​容量、ESRを監視するための16ビットADC
  • プログラマブル低電圧および過電圧閾値35V
  • VIN​:4.5V〜35V、VCAP(n):キャパシタごとに最大5V、充電/バックアップ電流:>10A
  • プログラマブル入力電流制限値により、キャパシタ充電電流よりもシステム負荷を優先
  • 全てのN-FETチャージャ・コントローラおよび PowerPathコントローラ
  • 小型44ピン4 mm×7 mm QFN パッケージ
製品概要
show more Icon

LTC3351はバックアップ電源コントローラで、1〜4個のスーパーキャパシタからなる​連続スタックを充電および監視します。LTC3351の同期降圧コントローラは、NチャンネルMOSFETを駆動し、プログラマブル入力電流制限値により定電流/定電圧充電を行います。また、降圧コンバータが​​​昇圧コンバータとして逆に動作し、スーパーキャパシタ・スタックからバックアップ電源レールに電力を供給します。内部バランサにより、外部バランス抵抗の必要がなくなり、各キャパシタには過電流保護のためにシャント・レギュレータが装備されています。

LTC3351はシステム電圧、電流、スタック容量、およびESRを監視し、それらはすべてI2C/SMBusポートで読み取られます。ホット・スワップ・コントローラはNチャンネルMOSFETを使用し、突入制御と​入力から出力への低損失パスを実現します。理想ダイオード・コントローラはNチャンネルMOSFETを使用し、スーパーキャパシタから出力への低損失パスを実現します。LTC3351は熱強化型薄型 44 ピン 4 mm × 7 mm × 0.75 mm QFN 表面実装パッケージを採用しています。

アプリケーション

  • スワップ可能PCIEカード(NVM付き)
  • 高電流12Vライドスルー UPS
  • サーバー/大量保管/高可用性システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$6.82

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3351EUFF#PBF
  • HTML
  • HTML
LTC3351EUFF#TRPBF
  • HTML
  • HTML
LTC3351IUFF#PBF
  • HTML
  • HTML
LTC3351IUFF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 26, 2019

- 19_0070

LTC3351 Data Sheet Specification Change

LTC3351EUFF#PBF

製造中

LTC3351EUFF#TRPBF

製造中

LTC3351IUFF#PBF

製造中

LTC3351IUFF#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

3 26, 2019

- 19_0070

arrow down

LTC3351 Data Sheet Specification Change

LTC3351EUFF#PBF

製造中

LTC3351EUFF#TRPBF

製造中

LTC3351IUFF#PBF

製造中

LTC3351IUFF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2464A-B

LTC3351EUFF デモ用ボード | ホット・スワップ可能スーパーキャパシタ・チャージャ、バックアップ・コントローラおよびシステム・モニタ(24 V公称入力、18V 36W バックアップ)

zoom

DC2464A-B

LTC3351EUFF デモ用ボード | ホット・スワップ可能スーパーキャパシタ・チャージャ、バックアップ・コントローラおよびシステム・モニタ(24 V公称入力、18V 36W バックアップ)

LTC3351EUFF デモ用ボード | ホット・スワップ可能スーパーキャパシタ・チャージャ、バックアップ・コントローラおよびシステム・モニタ(24 V公称入力、18V 36W バックアップ)

製品の詳細

デモンストレーション回路 2464A-B は、LTC3351を装備した、ホットスワップ可能なフロント・エンド、スーパーキャパシタ状態監視、システム・モニタリング付き、​​​スーパーキャパシタ・チャージャおよびバックアップ・コントローラです。LTC3351には、降圧スーパーキャパシタ・チャージャおよびバックアップ・ブースト・コントローラが含まれています。デュアル入力ホット・スワップFETを装備しており、接続時には突入電流を制御し、過電流障害または入力電力損失の発生時には入力電源を切断します。VCAPがセット・バックアップ電圧を上回る場合、出力理想ダイオードにより、スーパーキャパシタは出力を供給します。キャパシタ・スタック電圧がセット出力電圧まで下がるにつれ、LTC3351は昇圧レギュレータとして働き、スーパーキャパシタの電力がなくなるまで出力を供給します。

reference details image

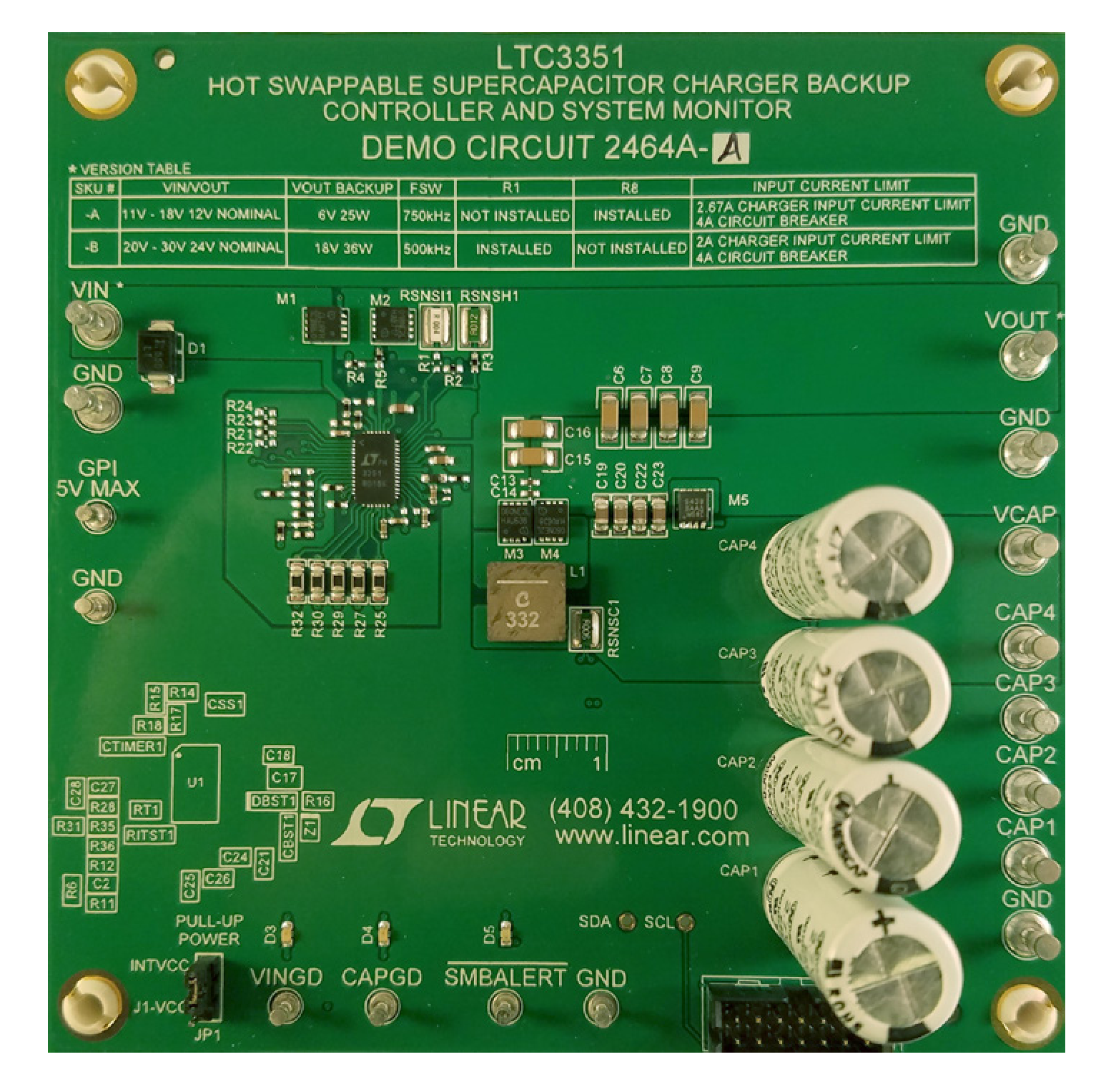

DC2464A-A
