LTC3350

新規設計に推奨

大電流スーパーキャパシタ・バックアップ・コントローラ/システム・モニタ

データシート (Rev. D)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 1個～4個の直列スーパーキャパシタを高効率の同期整流式降圧モードで定電流/定電圧充電
  • バックアップ時の昇圧モードにより、スーパーキャパシタの蓄積エネルギーを有効利用
  • システムの電圧/電流、容量、ESRをモニタする14ビットA/Dコンバータ
  • 過電圧保護用のアクティブなシャント
  • アクティブ・バランサ内蔵—バランス抵抗不要
  • VIN：4.5V～35V、VCAP(n)：コンデンサ当たり最大5V、充電電流/バックアップ電流：10A超
  • 設定可能な入力電流制限により、システム負荷をコンデンサの充電電流より優先
  • デュアル理想ダイオードPowerPath™コントローラ
  • すべてNチャネルFETのチャージャ・コントローラおよびPowerPathコントローラ
  • 小型38ピン5mm × 7mm QFNパッケージ
  • 車載アプリケーション用にAEC-Q100認定

LTC3350は、1個～4個の直列スーパーキャパシタ・スタックの充電およびモニタが可能なバックアップ・パワー・コントローラです。LTC3350の同期整流式降圧コントローラは、NチャネルMOSFETを駆動して定電流/定電圧の充電に対応しており、設定可能な入力電流制限回路を内蔵しています。さらに、降圧コンバータは昇圧コンバータとして逆向きに動作し、スーパーキャパシタ・スタックからバックアップ電源レールに電力を供給できます。バランサを内蔵しているのでバランス抵抗を外付けする必要がありません。また、各スーパーキャパシタには過電圧保護用のシャント・レギュレータが接続されています。

LTC3350は、システムの電圧、電流、スタック容量、スタックESRをモニタしており、これらの全データはI2C/SMBusを介して読み取ることができます。このデュアル理想ダイオード・コントローラは、入力およびスーパーキャパシタからバックアップ・システム電源までの低損失の電力経路にNチャネルMOSFETを使用しています。LTC3350は、高さの低い38ピンの5mm × 7mm × 0.75mm QFN表面実装パッケージで供給されます。

アプリケーション

  • 大電流12VライドスルーUPS
  • サーバー/マス・ストレージ/高可用性システム
LTC3350
大電流スーパーキャパシタ・バックアップ・コントローラ/システム・モニタ

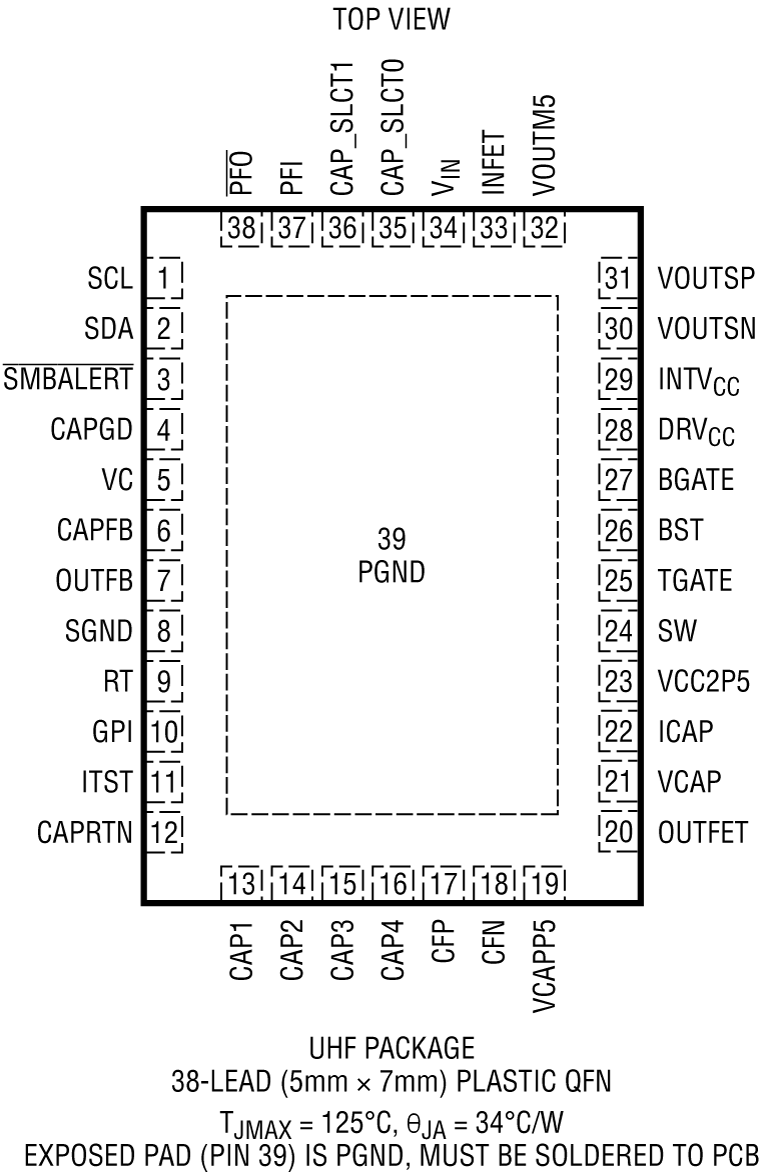

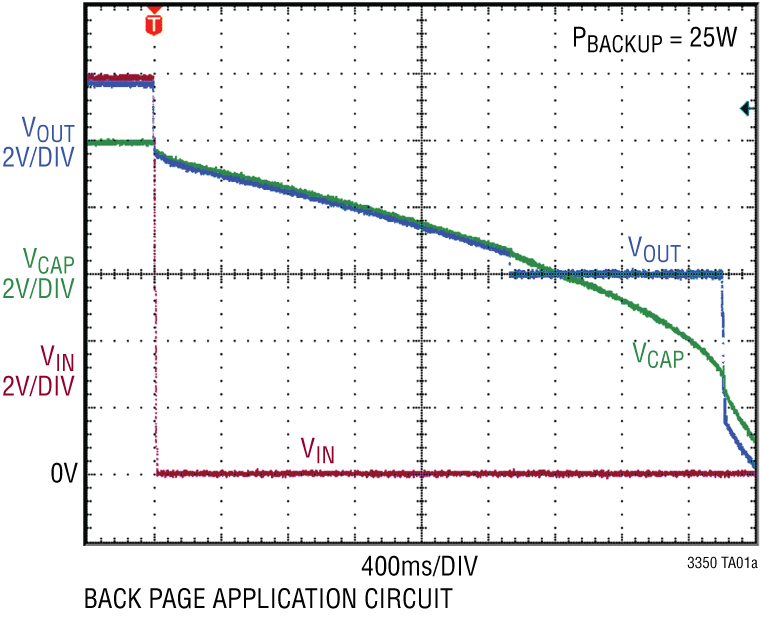

LTC3350 Application Circuit LTC3350 Pin Configuration LTC3350 Performance Graph
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 2

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

評価用ソフトウェア 1

LTC3350/LTC3351 Software



ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTC3110
新規設計に推奨 2A双方向昇降圧DC/DCレギュレータおよびチャージャ/バランサ
保護スイッチ ＆ コントローラ 1
LTC4353
新規設計に推奨 デュアル低電圧理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3350

ソフトウェアおよびシミュレーション 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC1937B

LTC3350EUHF Demo Board | High Current Supercapacitor Backup Controller and System Monitor, up to 20VIN

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1937B is a supercapacitor charger and backup controller with supercapacitor health and system monitoring; featuring the LTC3350. The LTC3350 has a 10.8V to 20VIN, 5.3A buck supercapacitor charger, a 25W output backup boost controller and an input ideal diode to disconnect the input supply in backup mode. An output ideal diode allows the supercapacitors to supply the output when VCAP is above the set backup voltage. As the capacitor stack voltage drops down to the set output voltage, the LTC3350 will operate as a boost regulator to supply the output until the energy in the supercapacitors are depleted.



DC1937B
LTC3350EUHF Demo Board | High Current Supercapacitor Backup Controller and System Monitor, up to 20VIN

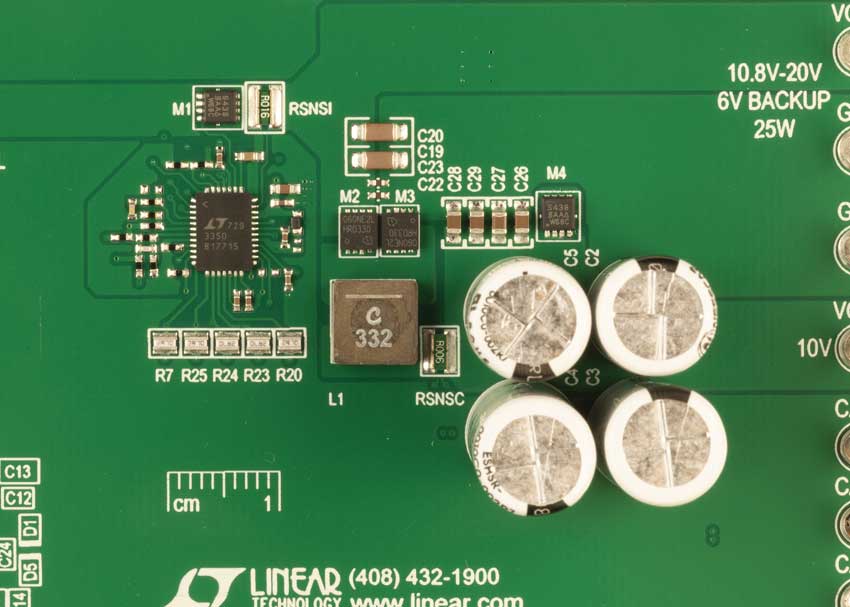

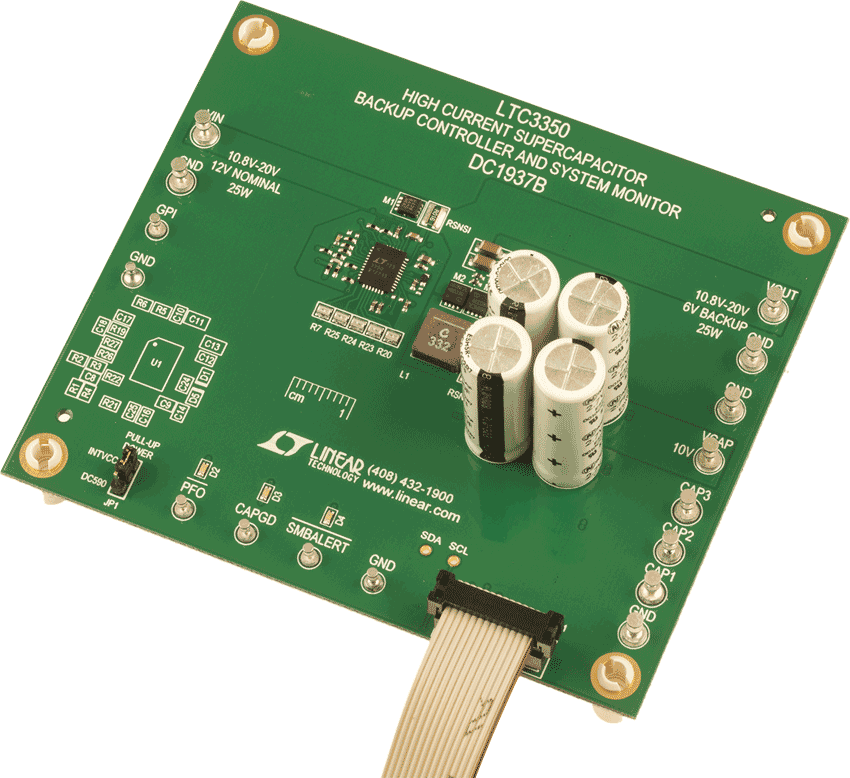

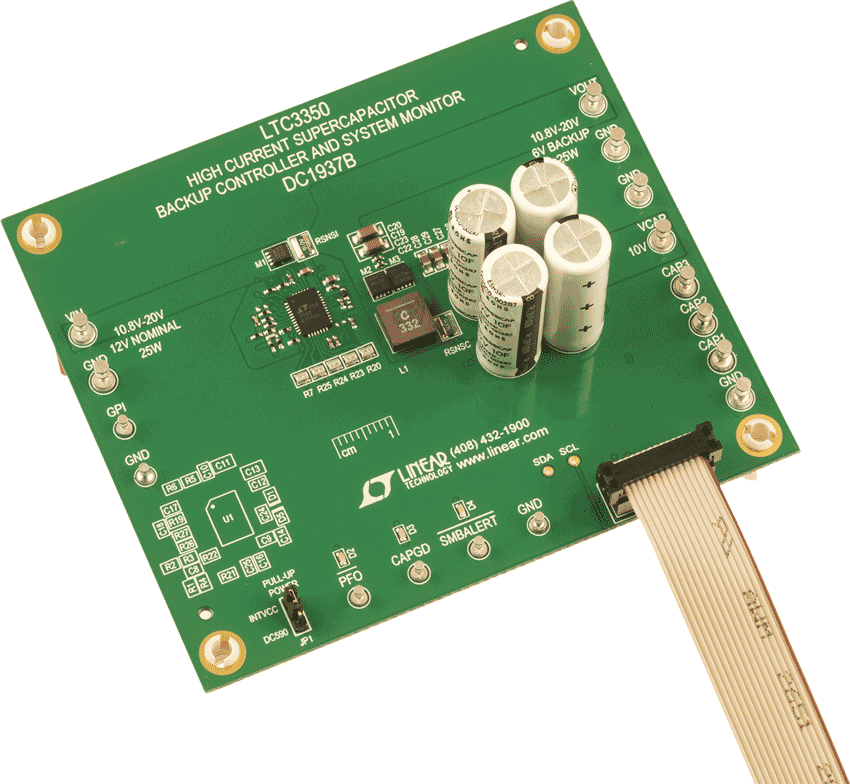

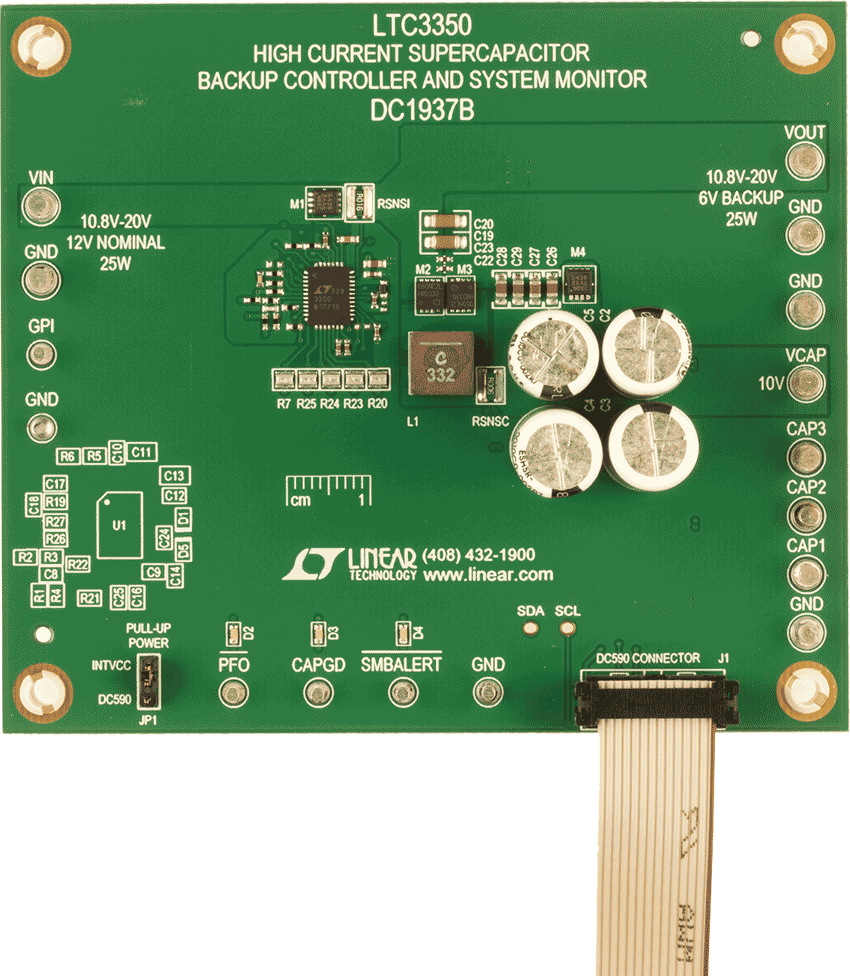

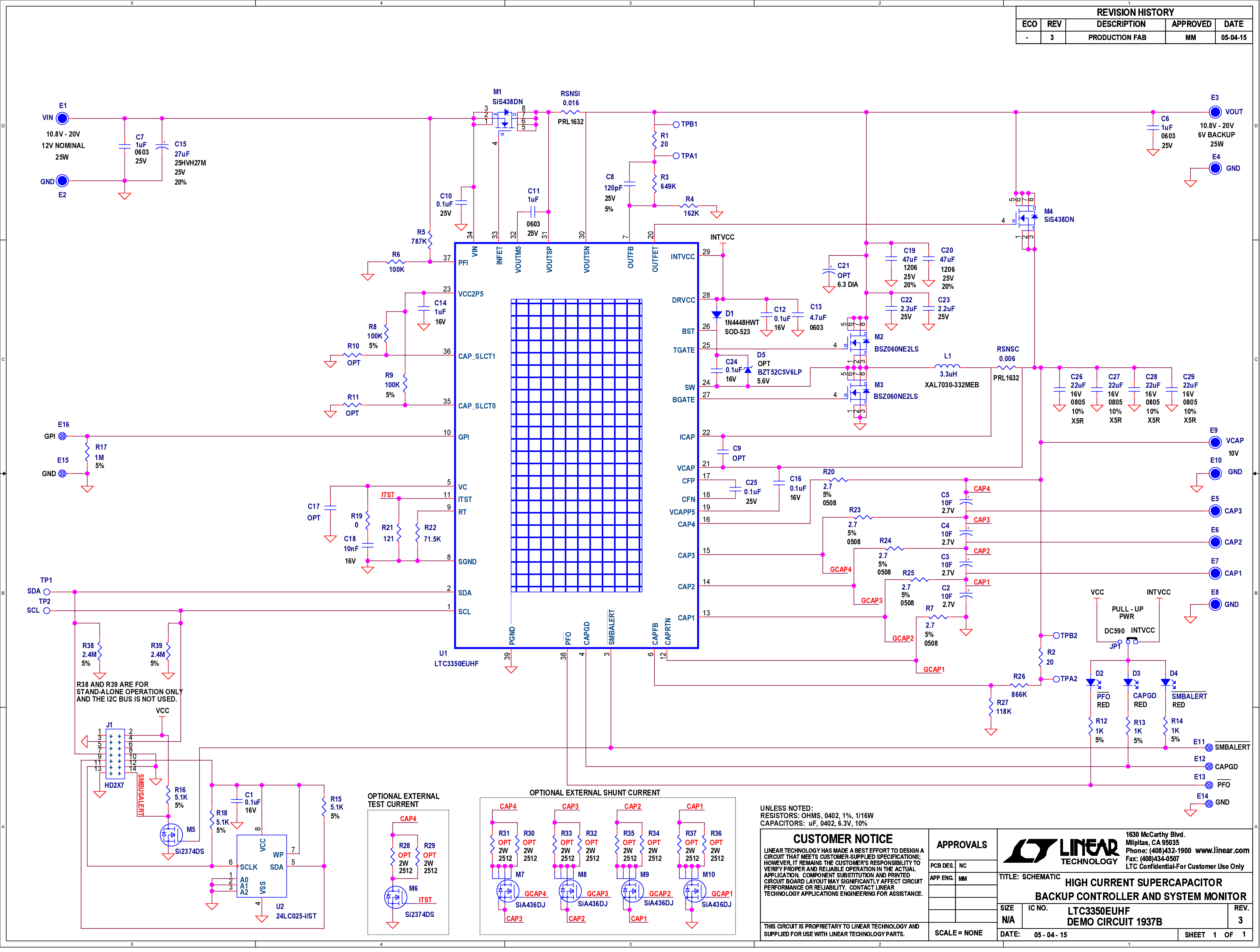

DC1937B Demo Board DC1937B Demo Board DC1937B Demo Board DC1937B Demo Board DC1937B - Schematic
