製品概要

機能と利点

  • VCAPの動作範囲:0.1V~5.5V
  • VSYSの動作範囲:1.71V~5.25V
  • 充電モードからバックアップ・モードへの自動切り替え
  • ±2%精度のプログラム可能な充電入力電流制限:125mA~2A
  • バックアップ電圧精度:±1%
  • バックアップ・コンデンサの自動バランス調整
  • 1.2MHz固定スイッチング周波数
  • Burst Mode®動作:40μAの静止電流
  • オープンコレクタ出力を備えたプログラム可能な多目的コンパレータ内蔵
  • 動作の方向および充電の終了を示すオープンコレクタ出力
  • 熱特性が改善されたTSSOP-24パッケージおよび4mm × 4mm QFN-24パッケージ

製品概要

LTC3110は、コンデンサのチャージャおよびバランサを内蔵した2A双方向昇降圧DC/DCレギュレータです。コンデンサ/バッテリの電圧範囲が0.1V~5.5V、システムのバックアップ電圧範囲が1.8V~5.25Vと広いので、スーパーキャパシタやバッテリを使用する幅広いバックアップ・アプリケーションに最適です。独自の低ノイズ・スイッチング・アルゴリズムにより、システム出力電圧より高い、低い、または等しいコンデンサ/バッテリ電圧での効率を最適化することができます。

LTC3110は、充電モードからバックアップ・モードへ自律的に移行することも、外部コマンドに基づいてモードを切り替えることもできます。ピンで選択可能なBurst Mode動作により、スタンバイ電流が減少して軽負荷時の効率が向上するので、1μAのシャットダウン電流と相まって、LTC3110はバックアップ・アプリケーションに最適です。その他に、方向制御と充電の終了表示用の電圧スーパーバイザ、マイクロコンピュータとインタフェースをとるためのオープンコレクタ出力を備えた汎用コンパレータなどの特長があります。LT3110は、熱特性が改善された、高さの低い24ピンTSSOPパッケージと4mm × 4mmのQFNパッケージで供給されます。


アプリケーション

  • スーパーキャパシタのバックアップ・コンバータおよびチャージャ
  • バッテリのバックアップ・コンバータおよびチャージャ
  • サーバ、RAIDシステム
  • バッテリ/コンデンサのバックアップ機能を内蔵したRFシステム

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

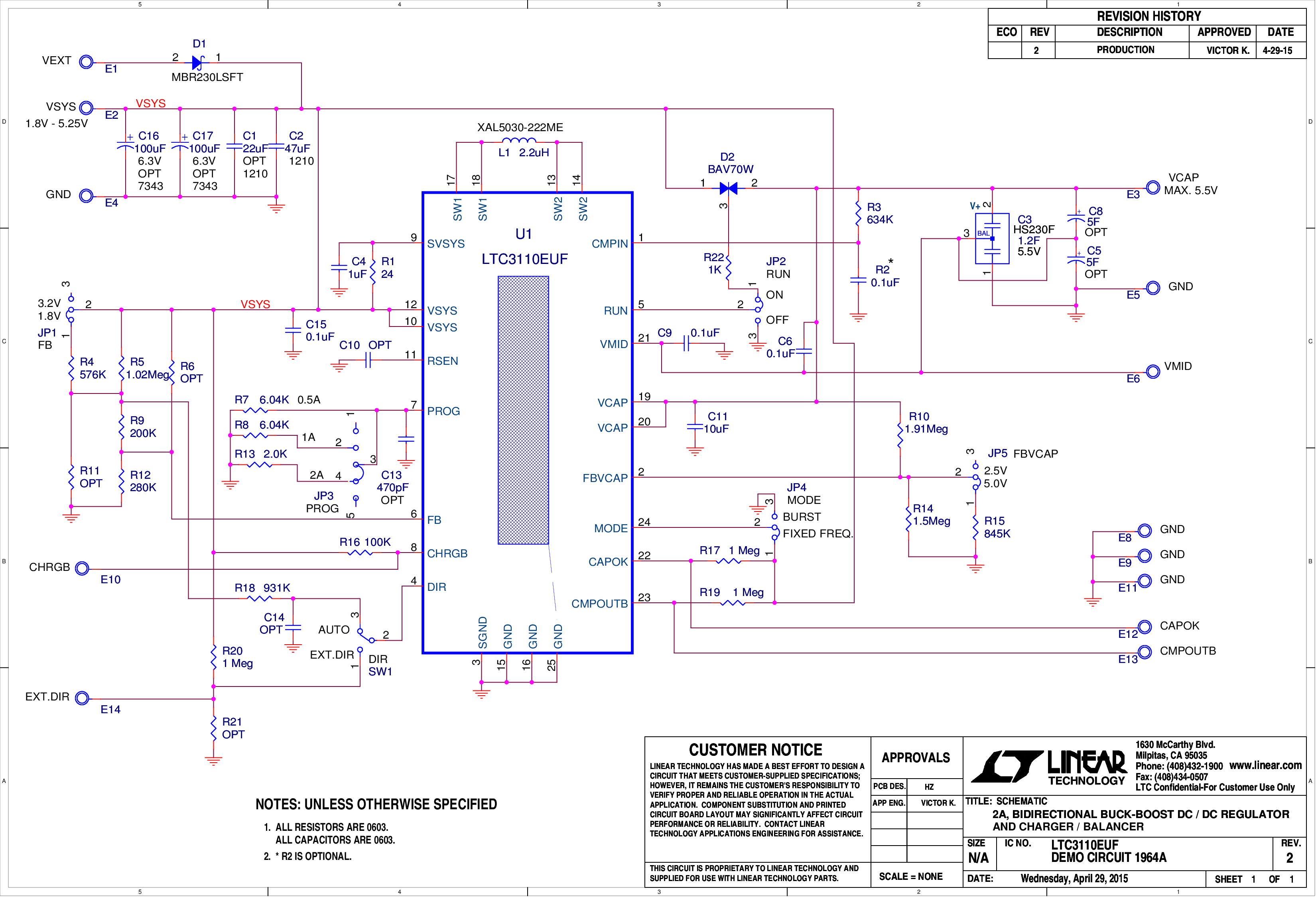

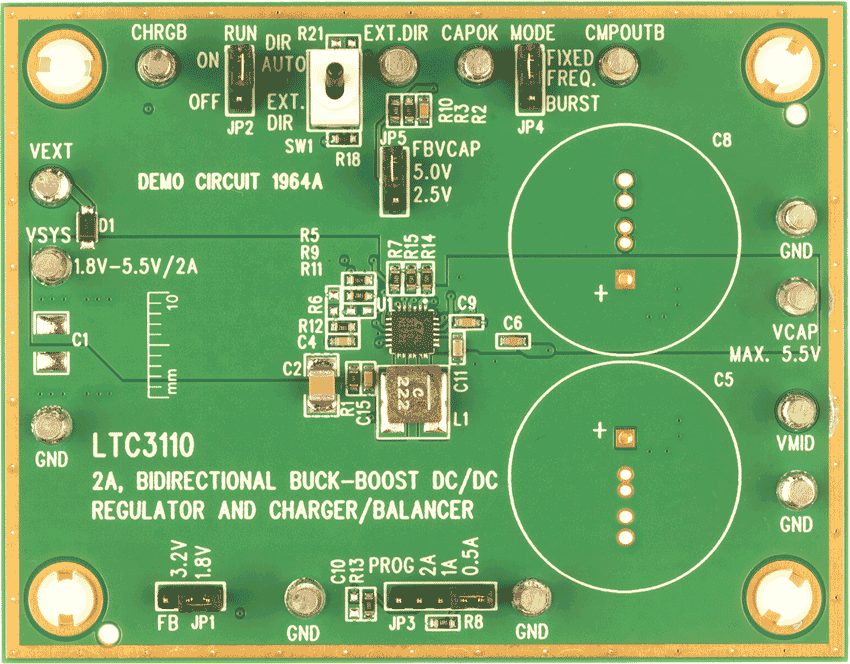

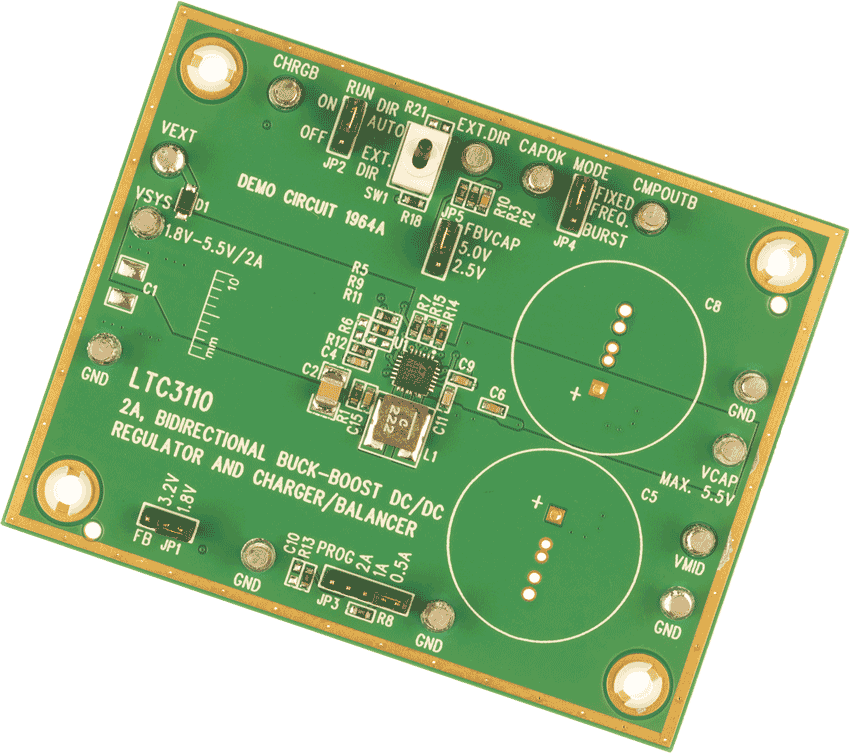

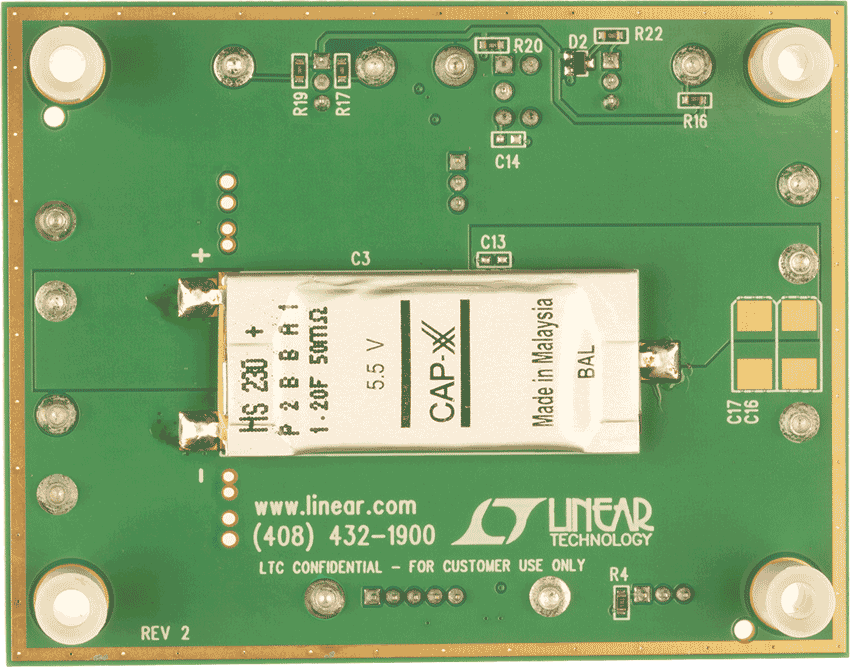

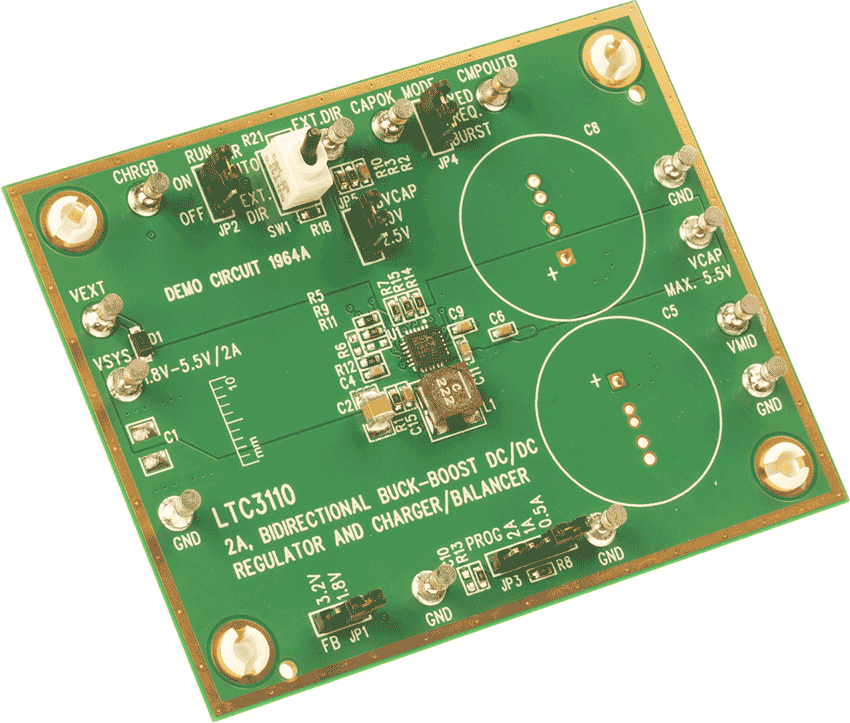

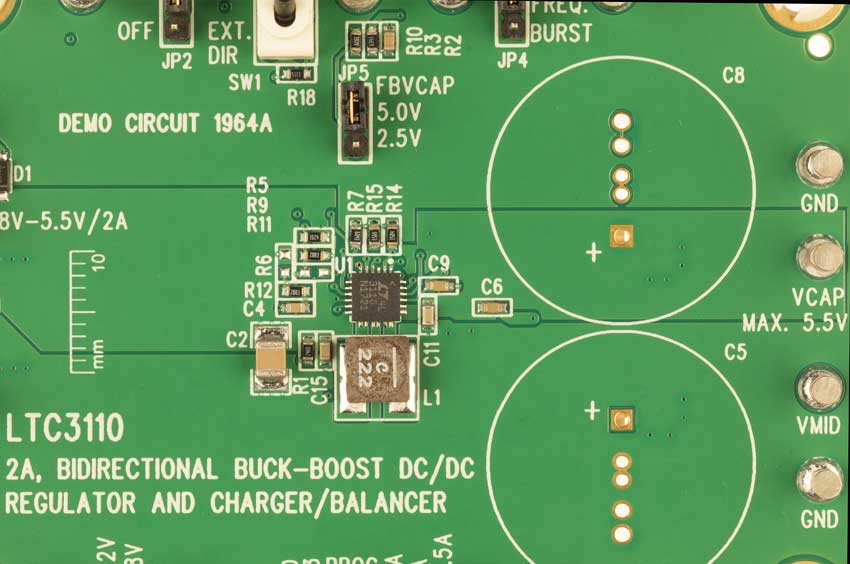

評価キット (1)
