特長
- 双方向同期整流式昇圧キャパシタ
- システム・バックアップ用のチャージャ/ 降圧レギュレータ
- 広い入力電圧範囲：3V～17V
- 高エネルギー・バックアップ用の最大40Vのキャパシタ蓄電電圧
- 最大2AのCAP充電電流
- Nチャネル・パワーMOSFET内蔵（上側150mΩ、下側75mΩ）
- 出力/CAP 切断用のNチャネル・パワーMOSFET内蔵（50mΩ）
- 充電時の入力電流制限
- 高速なスイッチング周波数：1MHz
- システム電圧レギュレーションのリファレンス精度：±1%
- 充電状態および入力電源障害のインジケータ出力
- 高さの低い24ピン3mm×5mm QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

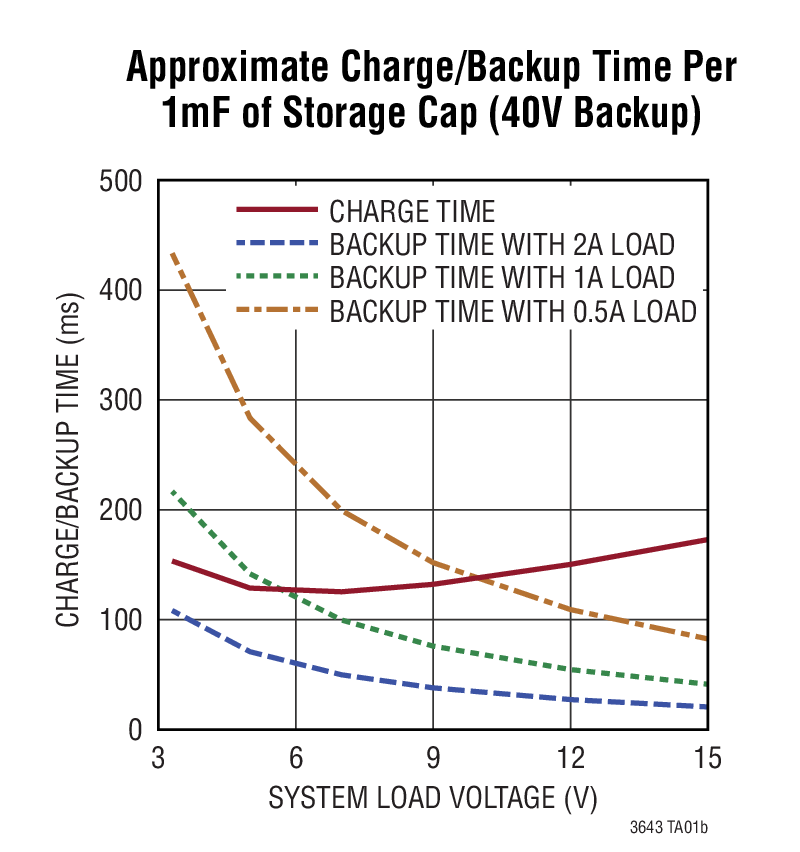

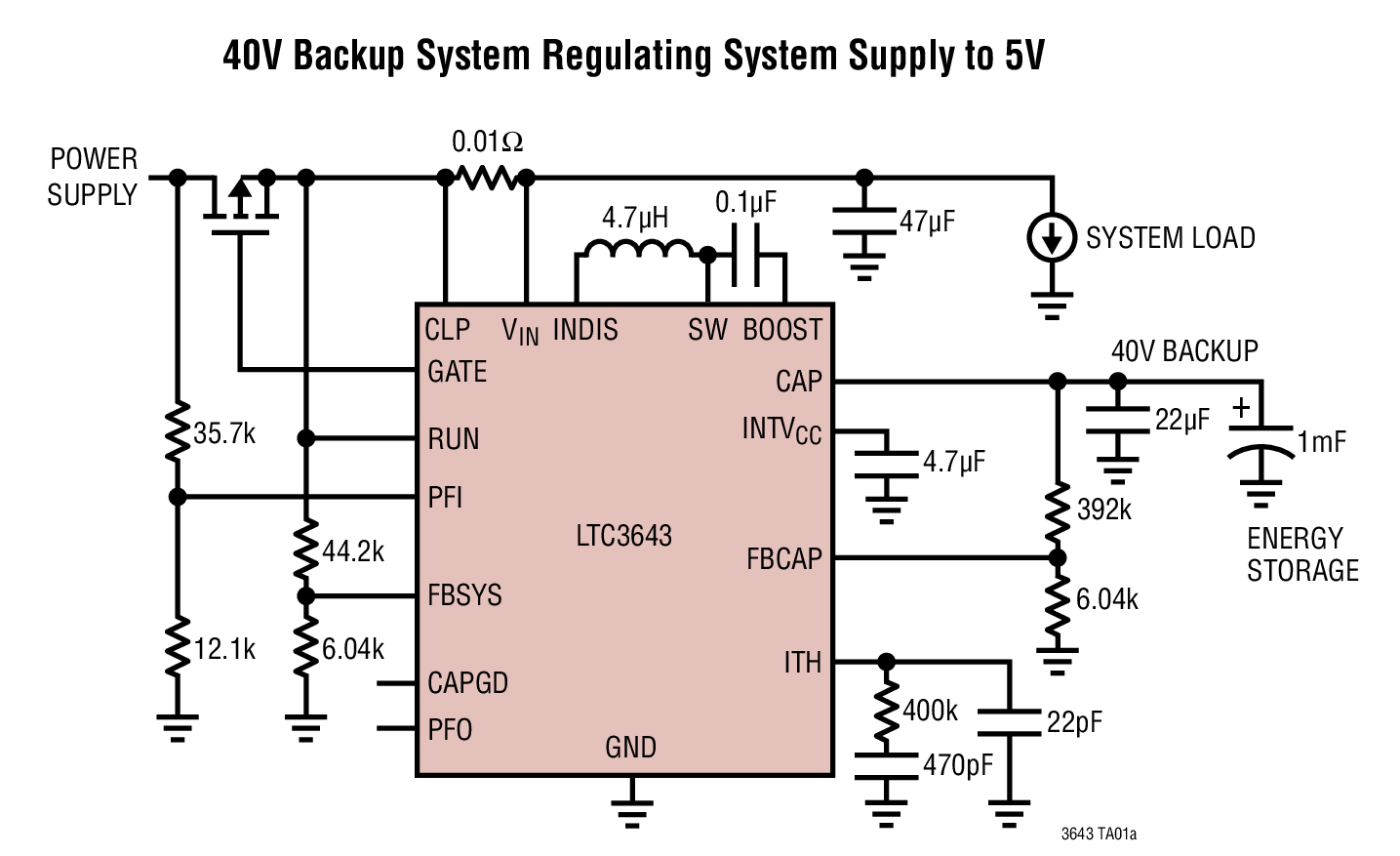

LTC3643は、キャパシタ・アレイを3V～17Vの入力電源から最大40Vまで効率的に充電する双方向同期整流式昇圧チャージャおよび降圧コンバータです。入力電源の電圧がプログラム可能なパワーフェイルしきい値未満に低下した場合、昇圧チャージャは同期整流式降圧レギュレータとして逆方向に動作し、この電源中断/障害状態の間、バックアップ・キャパシタからシステム・レールに電力を供給します。
バックアップ・キャパシタの充電時に、値の小さい外付け検出抵抗を使用して入力電源からの高精度の電流制限を維持したり、PowerPath™機能を実行することができます。
降圧コンバータは、1MHzのスイッチング周波数で動作し、小型の外付け部品を使用することができます。レギュレーション時の静止電流が低いため、バックアップ・キャパシタからの電力を最大限に利用できます。
アプリケーション
- バックアップ・キャパシタ・システム
- 電源障害バックアップ・システム
- 半導体ドライブ
データシートを表示
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3643
資料
Filters
1つが該当
-
すべて
-
デザイン・ノート
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
中国語
-
日本語
データシート
2
デザイン・ノート
6
HTML
HTML
HTML
ユーザ・ガイド
1
459.00K
信頼性データ
1
165.02 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
製品セレクタ・カード 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3643EUDD#PBF |

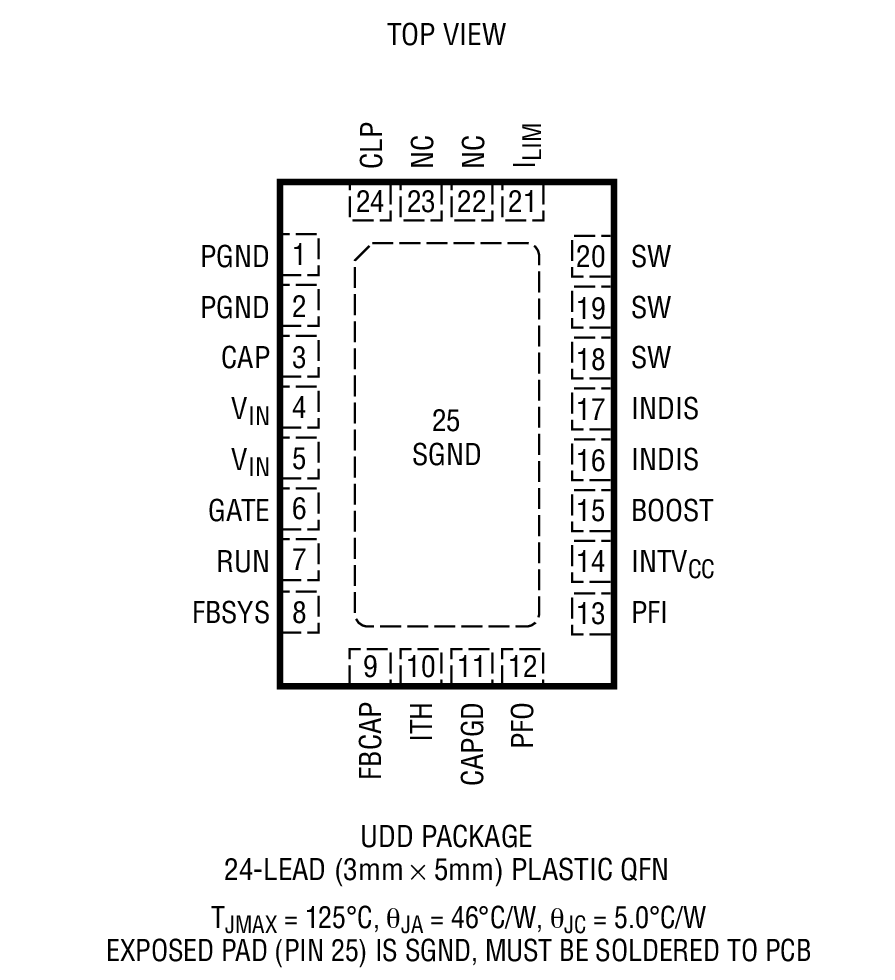

24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3643EUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3643IUDD#PBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3643IUDD#TRPBF |
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
|
|
- LTC3643EUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3643EUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3643IUDD#PBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3643IUDD#TRPBF
- ピン／パッケージ図
-
24-Lead QFN (3mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC3643EUDD#PBF
製造中
LTC3643EUDD#TRPBF
製造中
LTC3643IUDD#PBF
製造中
LTC3643IUDD#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 11, 2019
- 19_0067
Notification of Wafer Fab Location Change for 0.35 BCD Process
LTC3643EUDD#PBF
製造中
LTC3643EUDD#TRPBF
製造中
LTC3643IUDD#PBF
製造中
LTC3643IUDD#TRPBF
製造中
評価用キット 1

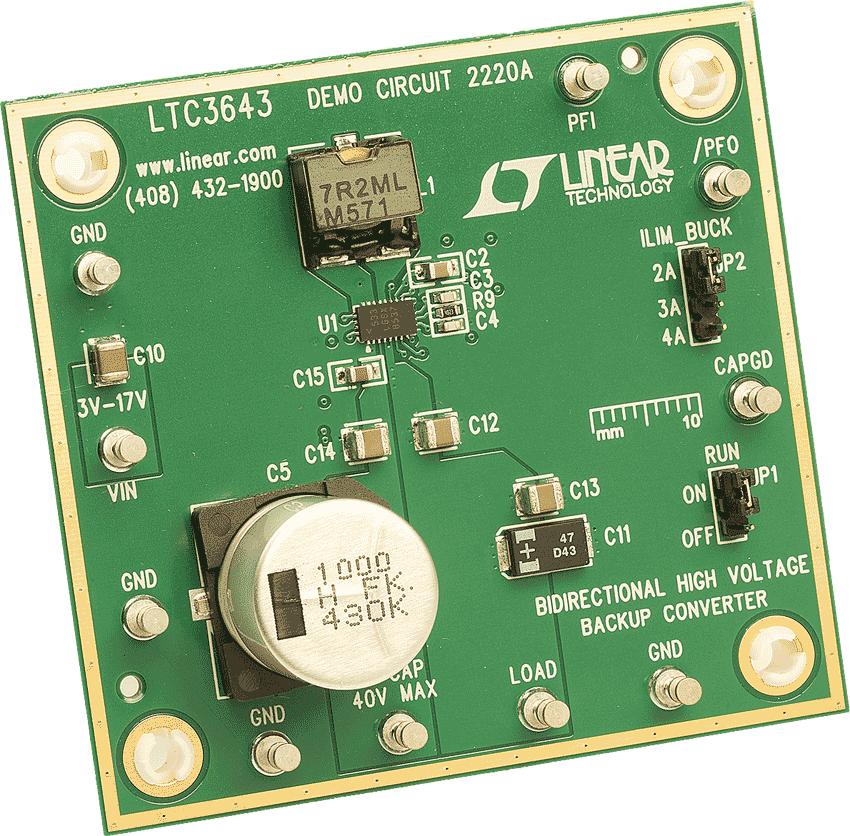

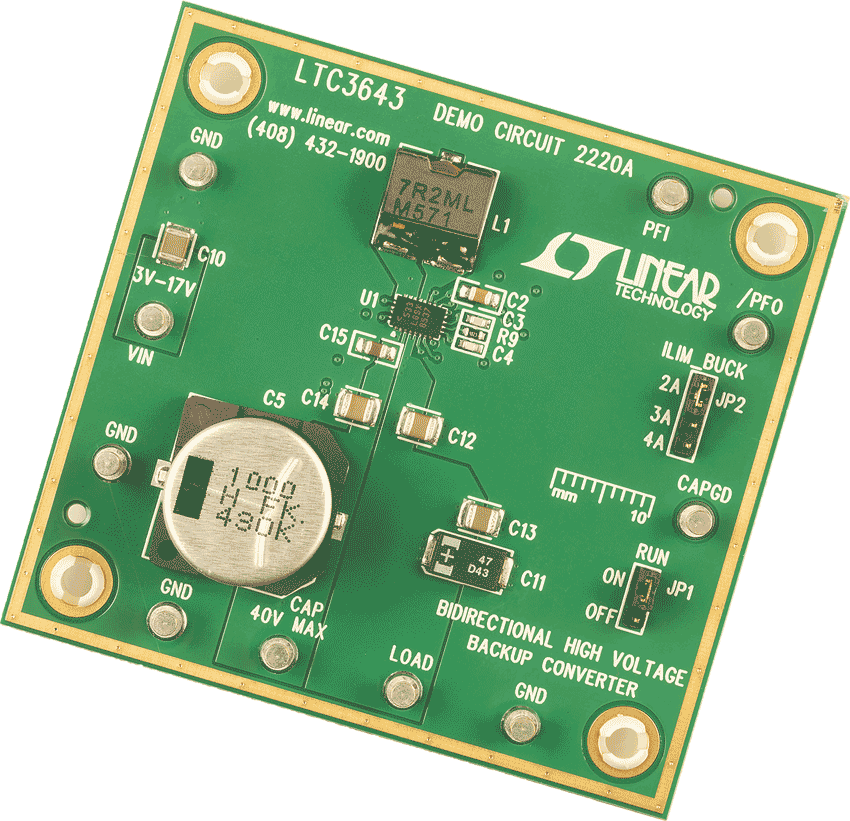

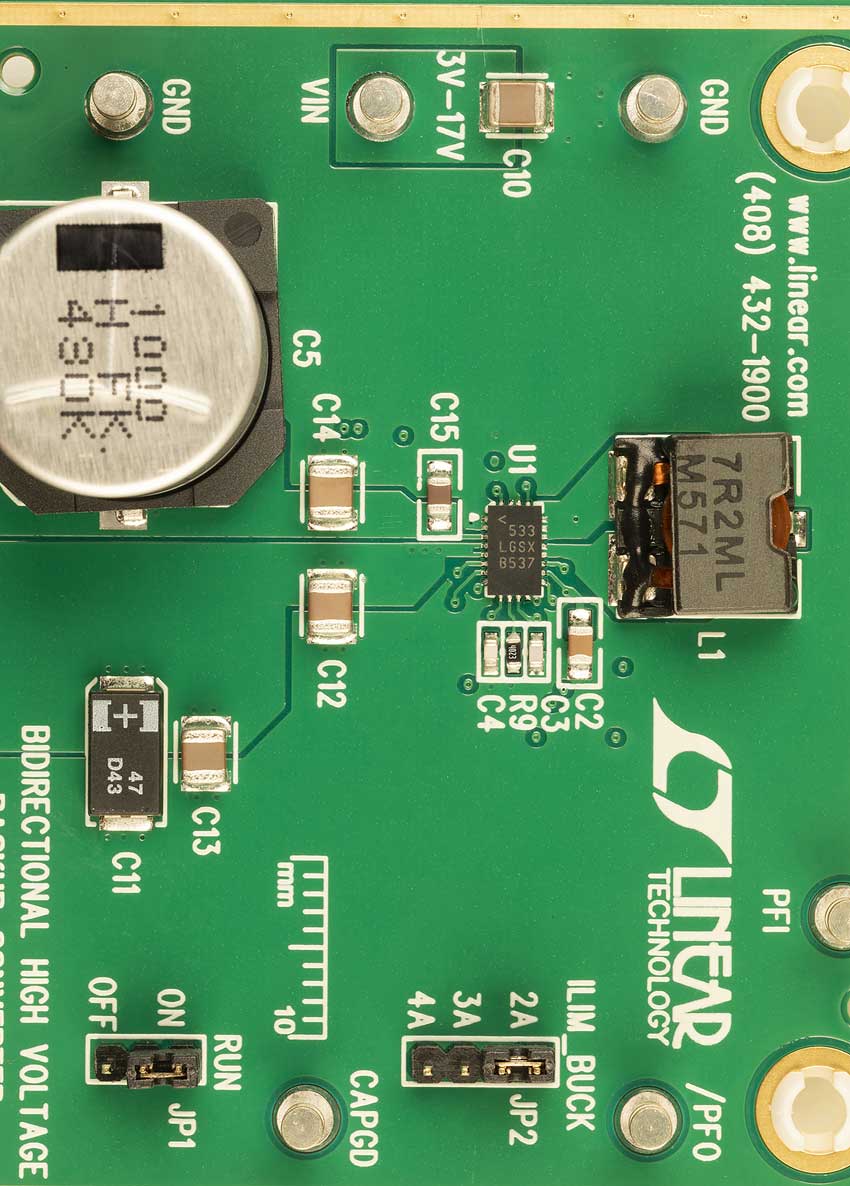

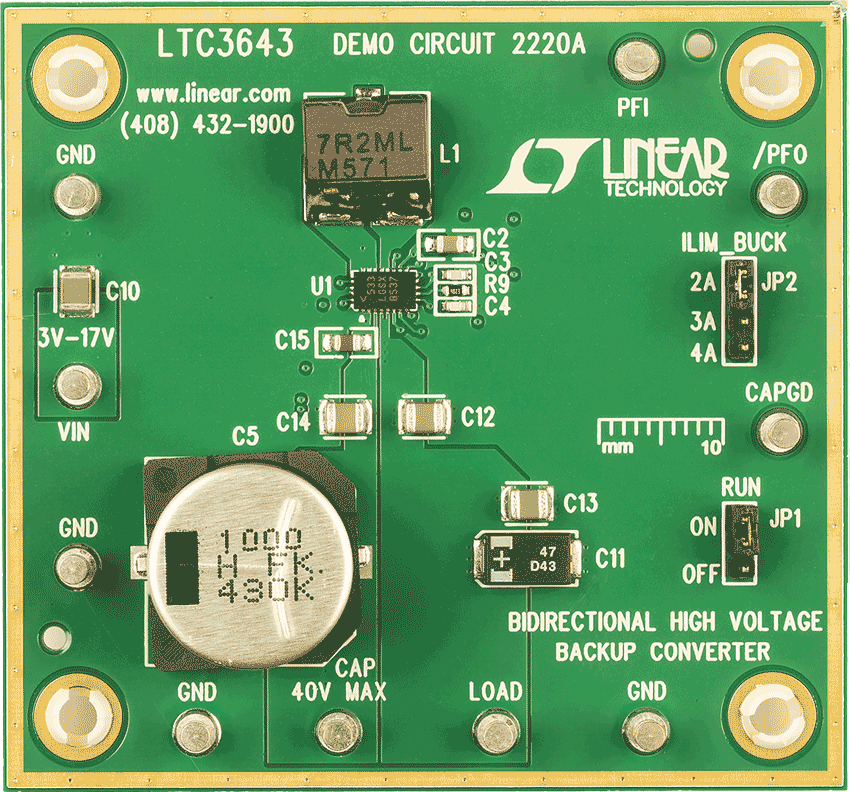

DC2220A
LTC3643 Demo Board | 2A, Bidirectional 40V Boost Charger/Buck Back-Up Power Regulator, 3V ≤ VIN ≤ 17V (Boost), VOUT = 5V @ 2A/3A/4A (Buck)
製品の詳細

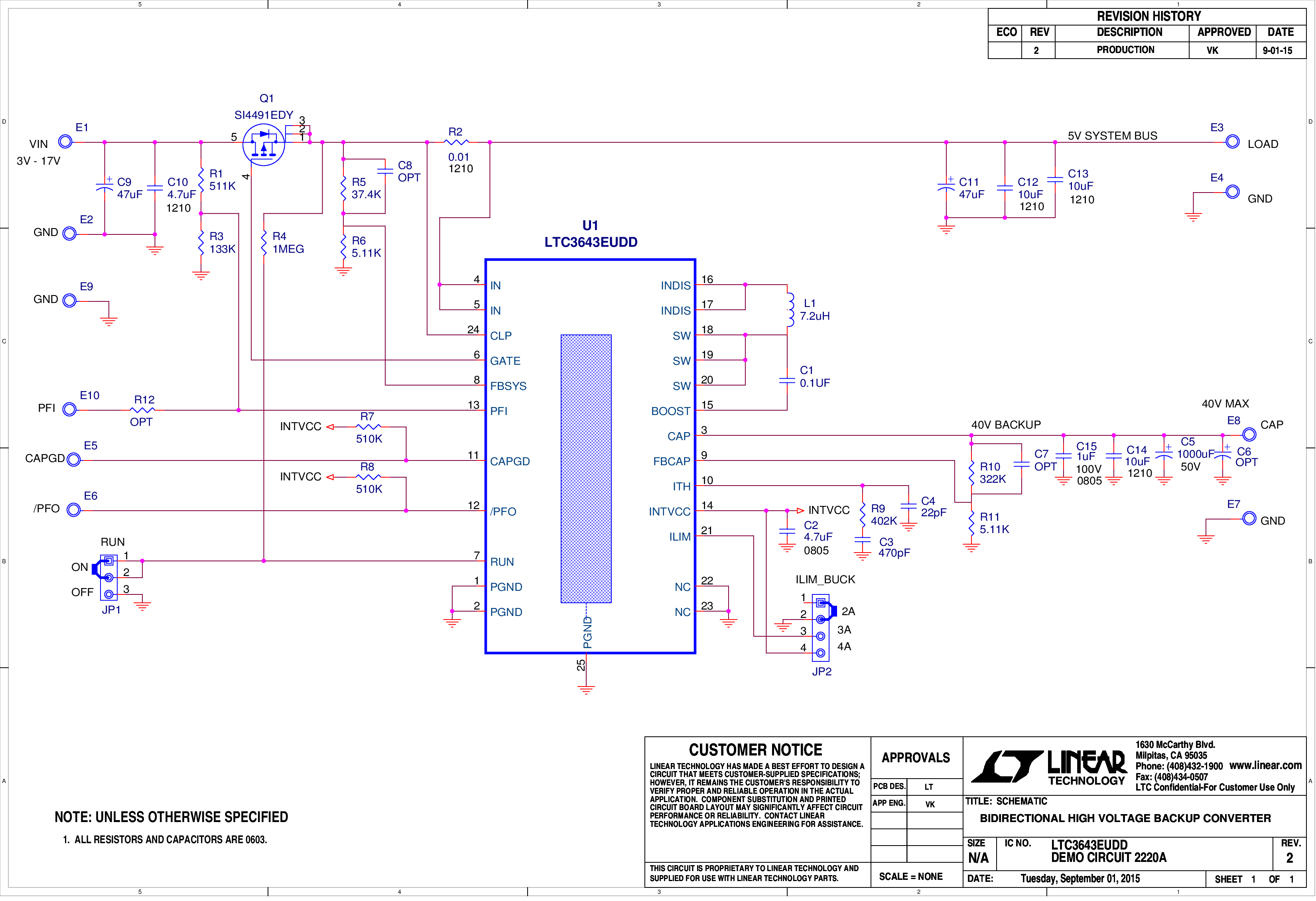

Demonstration circuit 2220A is a 2A, bidirectional charger/regulator featuring the LTC3643, a bidirectional synchronous step-up charger and step-down converter. DC2220A implements backup by charging a storage capacitor up to approximately 40V in boost mode, when the input voltage is present. It discharges the storage capacitor in buck mode, providing a regulated load voltage 5V when the input is removed. Its wide voltage range, both in capacitor charger mode and in system backup mode, makes it well suited to a wide variety of applications. The ability of the LTC3643 to boost an input rail to a relatively high voltage of 40V, combined with the DC2220 option of adding external capacitor banks, makes this regulator an excellent choice for energy storage applications.
