5 V、10 A 同期型降圧 Silent Switcher® 2(3mm × 3mm LQFN)

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 45
1Ku当たりの価格 最低価格:$3.47
特長
  • Silent Switcher®2 アーキテクチャ:
    超低 EMI 放射(LTC3310S、LTC3310S-1)
  • 高効率:4.5mΩ NMOS & 16mΩ PMOS
  • 広帯域幅、高速過渡応答
  • 過負荷におけるインダクタの飽和状態に対する安全な耐性
  • VIN 範囲:2.25V ~ 5.5V
  • VOUT 範囲:0.5V ~ VIN
  • VOUT 精度:±1%(リモート検出)
  • ピーク電流モードの制御
  • 35 ns 最小オン時間
  • 5 MHz にプログラマブルな周波数
  • シャットダウン電流:1µA
  • 高精度な 400 mV のイネーブル閾値
  • 電圧追跡による出力ソフト・スタート
  • パワーグッド出力
  • ダイ温度の監視
  • 出力段の並列接続を構成可能
  • 熱強化型 3mm × 3mm LQFN パッケージ
  • AEC-Q100準拠により、自動車用アプリケーションに対応
製品概要
show more Icon

LTC3310S は非常に小さく、低ノイズで、モノリシックの降圧 DC/ DC コンバータです。2.25 V ~ 5.5 の入力電源から最大 10 A の出力電流を提供できます。部品にはホット・ループ・バイパス・コンデンサ内蔵の Silent Switcher® 2 アーキテクチャを採用し、5 MHz もの高周波数の切り替えでも低 EMI と高効率性の両方を実現しています。高電力が必要なシステム向けには、マルチフェーズの並列変換器をすぐに取り付けることができます。

LTC3310S は、固定周波数およびピーク電流モード制御のアーキテクチャを使用することで、高速の過渡応答を実現しています。500 mV のリファレンスで低電力出力を実現。100 % デューティ・サイクルの動作で、低ドロップアウトを実現。

その他の機能には、出力がレギュレーション内にある場合のパワーグッド信号、精度のイネーブル閾値、出力の過電圧保護、サーマル・シャットダウン、温度モニタ、クロック同期、モード選択、出力短絡の回路保護などがあります。

アプリケーション
  • オートモーティブ/工業/通信
  • サーバー、テレコム電源
  • 分散型 DC 電源システム(POL)
  • FPGA、ASIC、µP コア電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 45
1Ku当たりの価格 最低価格:$3.47

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3310HV#PBF
  • HTML
  • HTML
LTC3310HV#TRMPBF
  • HTML
  • HTML
LTC3310HV#TRPBF
  • HTML
  • HTML
LTC3310HV#WPBF
  • HTML
  • HTML
LTC3310HV#WTRMPBF
  • HTML
  • HTML
LTC3310HV#WTRPBF
  • HTML
  • HTML
LTC3310HV-1#PBF
  • HTML
  • HTML
LTC3310HV-1#TRMPBF
  • HTML
  • HTML
LTC3310HV-1#TRPBF
  • HTML
  • HTML
LTC3310HV-1#WPBF
  • HTML
  • HTML
LTC3310HV-1#WTRMPBF
  • HTML
  • HTML
LTC3310HV-1#WTRPBF
  • HTML
  • HTML
LTC3310JV#PBF
  • HTML
  • HTML
LTC3310JV#TRMPBF
  • HTML
  • HTML
LTC3310JV#TRPBF
  • HTML
  • HTML
LTC3310JV#WPBF
  • HTML
  • HTML
LTC3310JV#WTRMPBF
  • HTML
  • HTML
LTC3310JV#WTRPBF
  • HTML
  • HTML
LTC3310JV-1#WPBF
  • HTML
  • HTML
LTC3310JV-1#WTRMPBF
  • HTML
  • HTML
LTC3310JV-1#WTRPBF
  • HTML
  • HTML
LTC3310SEV#PBF
  • HTML
  • HTML
LTC3310SEV#TRMPBF
  • HTML
  • HTML
LTC3310SEV#TRPBF
  • HTML
  • HTML
LTC3310SEV#WPBF
  • HTML
  • HTML
LTC3310SEV#WTRMPBF
  • HTML
  • HTML
LTC3310SEV#WTRPBF
  • HTML
  • HTML
LTC3310SEV-1#PBF
  • HTML
  • HTML
LTC3310SEV-1#TRMPBF
  • HTML
  • HTML
LTC3310SEV-1#TRPBF
  • HTML
  • HTML
LTC3310SEV-1#WPBF
  • HTML
  • HTML
LTC3310SEV-1#WTRMPBF
  • HTML
  • HTML
LTC3310SEV-1#WTRPBF
  • HTML
  • HTML
LTC3310SIV#PBF
  • HTML
  • HTML
LTC3310SIV#TRMPBF
  • HTML
  • HTML
LTC3310SIV#TRPBF
  • HTML
  • HTML
LTC3310SIV#WPBF
  • HTML
  • HTML
LTC3310SIV#WTRMPBF
  • HTML
  • HTML
LTC3310SIV#WTRPBF
  • HTML
  • HTML
LTC3310SIV-1#PBF
  • HTML
  • HTML
LTC3310SIV-1#TRMPBF
  • HTML
  • HTML
LTC3310SIV-1#TRPBF
  • HTML
  • HTML
LTC3310SIV-1#WPBF
  • HTML
  • HTML
LTC3310SIV-1#WTRMPBF
  • HTML
  • HTML
LTC3310SIV-1#WTRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 5

reference details image

DC3043A

LTC3310-1デモ・ボード | 3.3V~1.0V(10A時)、2MHzオートモーティブ低EMI降圧レギュレータ、2.11cm2ソリューション

zoom

DC3043A

LTC3310-1デモ・ボード | 3.3V~1.0V(10A時)、2MHzオートモーティブ低EMI降圧レギュレータ、2.11cm2ソリューション

LTC3310-1デモ・ボード | 3.3V~1.0V(10A時)、2MHzオートモーティブ低EMI降圧レギュレータ、2.11cm2ソリューション

製品の詳細

デモ回路3043Aは、2MHz、3.3V~1.0V 10A降圧レギュレータとして動作する、LTC3310-1 10A、1V固定出力、同期整流降圧Silent Switcher®(サイレント・スイッチャ)を備えています。LTC3310-1は、500kHz~5MHzの動作周波数に対応しています。LTC3310-1は、コンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。LTC3310-1はアクティブ電圧ポジショニング(AVP)を備えており、出力電圧は負荷電流によって決まります。負荷が軽いとき、出力電圧は公称値より高くレギュレーションされます。全負荷時には、出力電圧は公称値より低くレギュレーションされます。DC負荷のレギュレーション調整により、トランジェント性能が向上し、出力コンデンサの条件が緩和します。

DC3043Aは、2MHzのスイッチング周波数での強制連続モードで動作するように設定されていますが、別のスイッチング周波数でのパルス・スキップ・モードに構成することもできます。RTは、MODE/SYNCピンが入力に設定されているVINに接続されているため、LTC3310-1は外部クロックと同期できます。MODE/SYNCピンをVINに接続すると、パルス・スキップ・モードに設定されます。MODE/SYNCピンをGNDに接続すると、強制連続モードに設定されます。

DC3043Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、EMIテスト結果のセクションに示しています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

LTC3310S/LTC3310-1のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。データシートは、デモ・マニュアルと併せて参照してください。LTC3310-1は、熱抵抗を低くするための露出パッドが付いた3mm × 3mm LQFNパッケージで組み立てられています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの低EMI PCBレイアウトのセクションに記載されています。

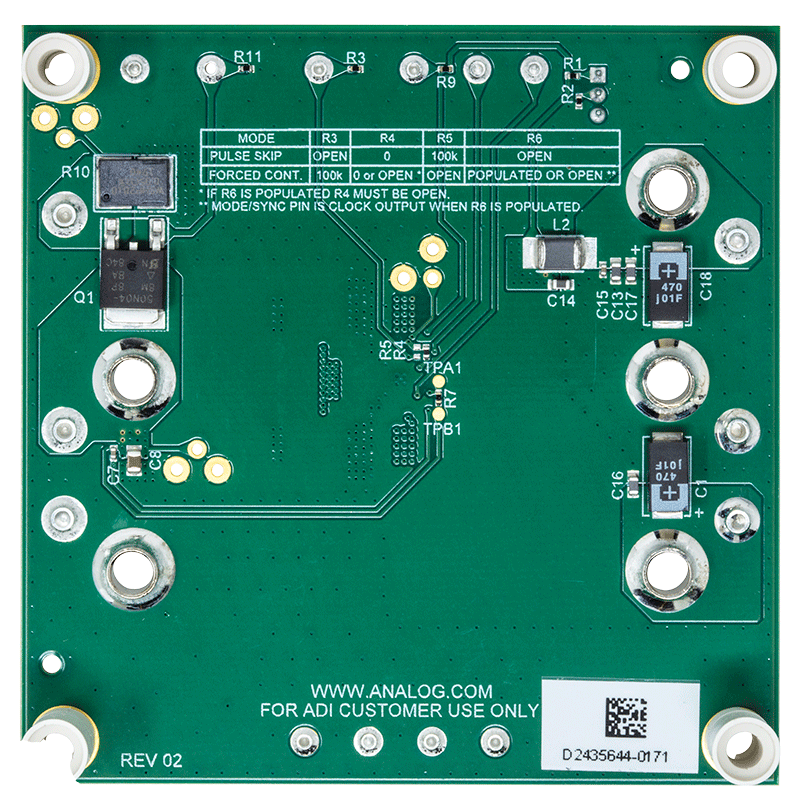

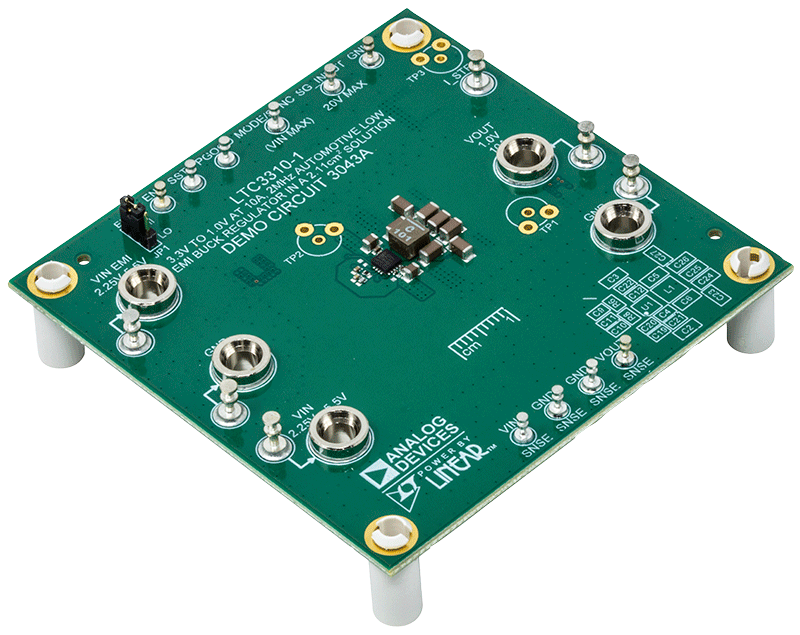

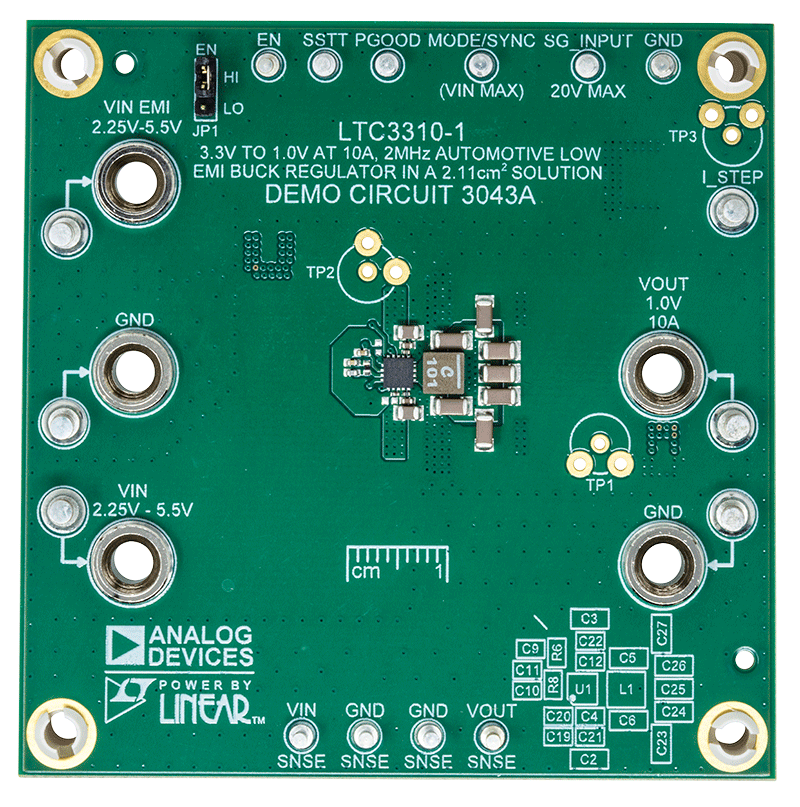

reference details image

DC3021A

LTC3310S-1 | 3.3V~1.0V(10A時)、2MHz低EMI降圧レギュレータ、2.11cm2ソリューション

zoom

DC3021A

LTC3310S-1 | 3.3V~1.0V(10A時)、2MHz低EMI降圧レギュレータ、2.11cm2ソリューション

LTC3310S-1 | 3.3V~1.0V(10A時)、2MHz低EMI降圧レギュレータ、2.11cm2ソリューション

製品の詳細

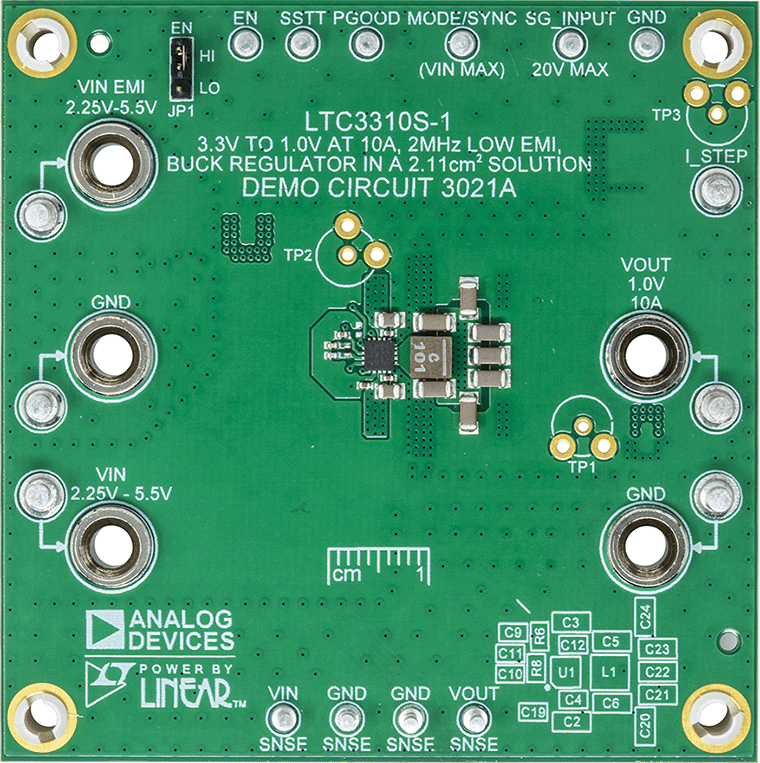

デモ回路3021Aは、2MHz、3.3V~1.0V 10A降圧レギュレータとして動作する、LTC3310S-1 10A、1V固定出力、同期整流降圧Silent Switcher®(サイレント・スイッチャ)2を備えています。LTC3310S-1は、500kHz~5MHzの動作周波数に対応しています。LTC3310S-1はコンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。集積化されたバイパス・コンデンサによって全高速電流ループが最適化され、レイアウト感度が取り除かれることでEMI/EMC放射を最小化しやすくなっています。LTC3310S-1はアクティブ電圧ポジショニング(AVP)を備えており、出力電圧は負荷電流によって決まります。負荷が軽いとき、出力電圧は公称値より高くレギュレーションされます。全負荷時には、出力電圧は公称値より低くレギュレーションされます。DC負荷のレギュレーション調整により、トランジェント性能が向上し、出力コンデンサの条件が緩和します。

DC3021Aは、2MHzのスイッチング周波数での強制連続モードで動作するように設定されていますが、別のスイッチング周波数でのパルス・スキップ・モードに構成することもできます。RTは、MODE/SYNCピンが入力に設定されているVINに接続されているため、LTC3310S-1は外部クロックと同期できます。MODE/SYNCピンをVINに接続すると、パルス・スキップ・モードに設定されます。MODE/SYNCピンをGNDに接続すると、強制連続モードに設定されます。

DC3021Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、デモ・マニュアルのEMIテスト結果のセクションに記載されています。EMI性能グラフの赤線は、伝導/放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

LTC3310S/LTC3310S-1のデータシートには、部品、動作、およびアプリケーションの詳細が記載されています。データシートは、DC3021Aのデモ・マニュアルと併せて参照してください。LTC3310S-1は、熱抵抗を低くするための露出パッドが付いた3mm × 3mm LQFNパッケージで組み立てられています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの低EMI PCBレイアウトのセクションに記載されています。

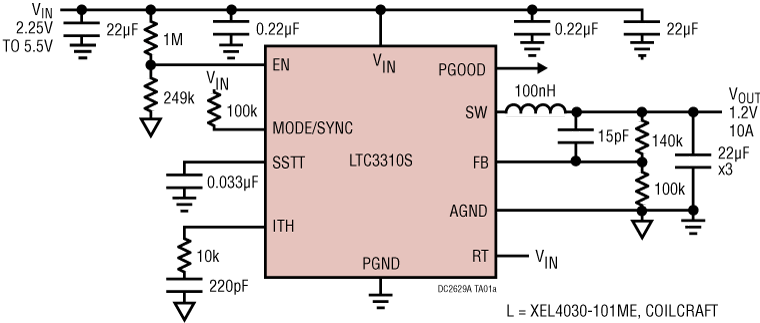

reference details image

DC2629A

LTC3310S:5V、10A同期整流降圧Silent Switcher(3mm x 3mm LQFN)

zoom

DC2629A

LTC3310S:5V、10A同期整流降圧Silent Switcher(3mm x 3mm LQFN)

LTC3310S:5V、10A同期整流降圧Silent Switcher(3mm x 3mm LQFN)

製品の詳細

デモ回路DC2629Aは、2MHz 3.3V~1.2V 10A降圧レギュレータとして動作する、LTC3310S 10A、低電圧、同期整流降圧Silent Switcher® 2を特長としています。LTC3310Sは、0.5V~VINの出力電圧(動作周波数500kHz~5MHz)に対応しています。LTC3310Sはコンパクトな超低放射、高効率、高速同期整流モノリシック降圧スイッチング・レギュレータです。集積化されたバイパス・キャパシタによって全高速電流ループが最適化され、レイアウト感度が取り除かれることでEMI/EMC放射を最小化しやすくなっています。35nsの高速最小オン時間により、高いVINから低いVOUTへの変換を高い周波数で実行できます。

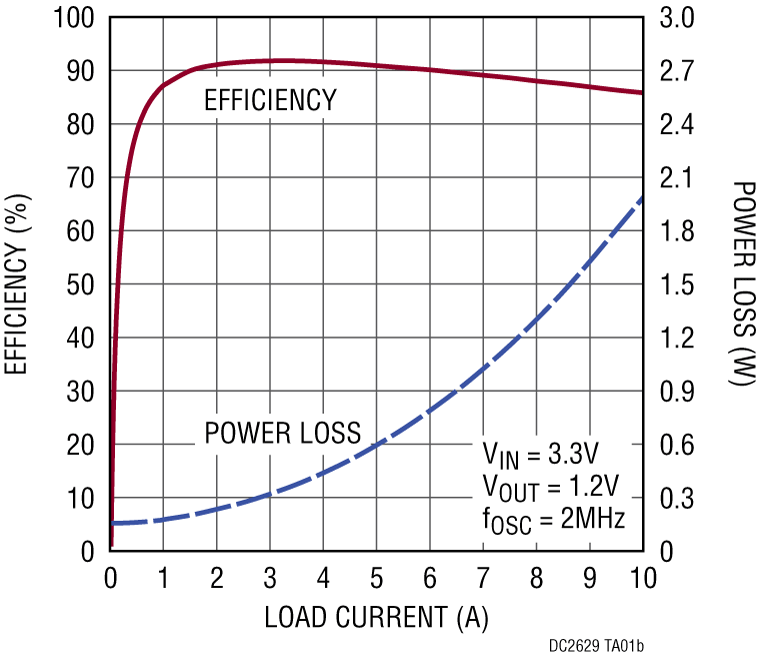

DC2629Aは、2MHzのスイッチング周波数での強制連続モードで動作するように設定されていますが、別のスイッチング周波数でのパルス・スキップ・モードに構成することもできます。RTは、MODE/SYNCピンが入力に設定されているVINに接続されているため、LTC3310Sは外部クロックと同期できます。MODE/SYNCピンをVINに接続すると、強制連続モードに設定され、MODE/SYNCピンをGNDに接続すると、パルス・スキップ・モードに設定されます。効率と負荷グラフには、3.3V入力での強制連続モード動作時の回路における効率と電力損失を示しています。

DC2629Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、EMIテスト結果のセクションに示しています。EMI性能グラフの赤線は、伝導および放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

LTC3310Sのデータシートには、部品、動作、および用途の詳細が記載されています。このデータシートは、このデモと併せて参照してください。LTC3310Sは、熱抵抗を低くするための露出パッドが付いた3mm x 3mm LQFNパッケージで組み立てられています。低EMI動作と最大の熱性能を実現するためのレイアウトに関する推奨事項は、データシートの低EMI PCBレイアウトのセクションに記載されています。

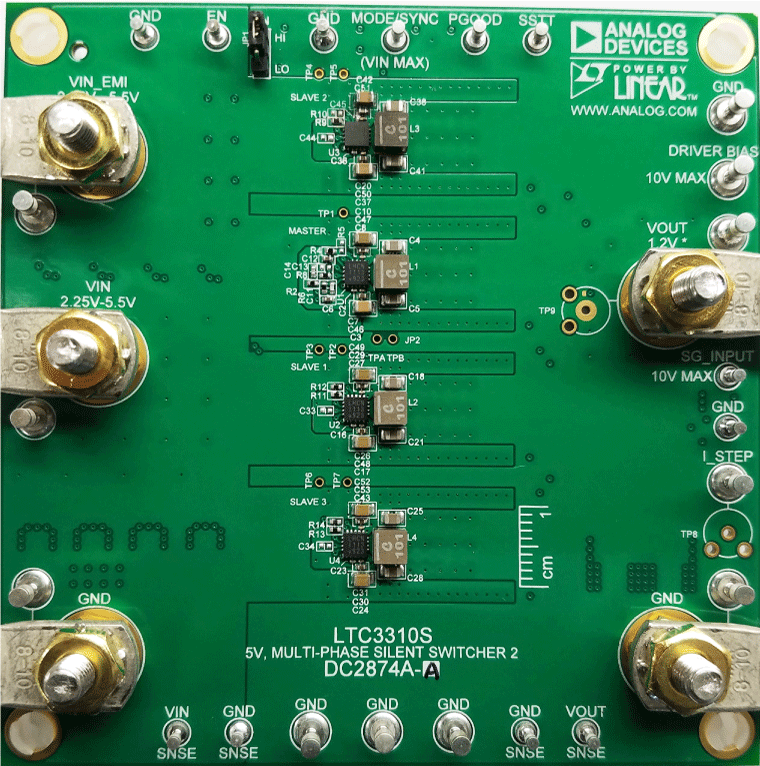

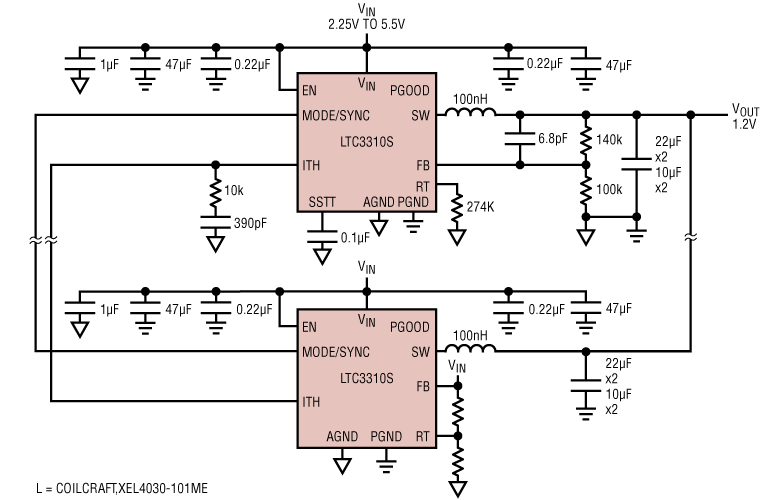

reference details image

DC2874A

LTC3310Sデモ用ボード | 5V、多相低電圧、同期型降圧Silent Switcher 2(3x3 LQFN)

zoom

DC2874A

LTC3310Sデモ用ボード | 5V、多相低電圧、同期型降圧Silent Switcher 2(3x3 LQFN)

LTC3310Sデモ用ボード | 5V、多相低電圧、同期型降圧Silent Switcher 2(3x3 LQFN)

製品の詳細

デモ回路DC2874Aは、多相2.0MHz 3.3V~1.2V降圧レギュレータとして動作する、LTC3310S 10A、低電圧、同期整流降圧Silent Switcherを装備しています。DC2874Aには、2相20A、3相30A、または4相40A出力ソリューションを提供する3つのビルド・オプションがあります。LTC3310Sは、0.5V~VINの調整可能な出力電圧と500kHz~2.25MHz(多相動作時)の動作周波数に対応しています。

DC2874Aは、パルス・スキップ・モードで動作し、マスタ位相が低電流効率を高めるためにパルスをスキップし始める前にスレーブ位相がスイッチングを停止できるようにします。

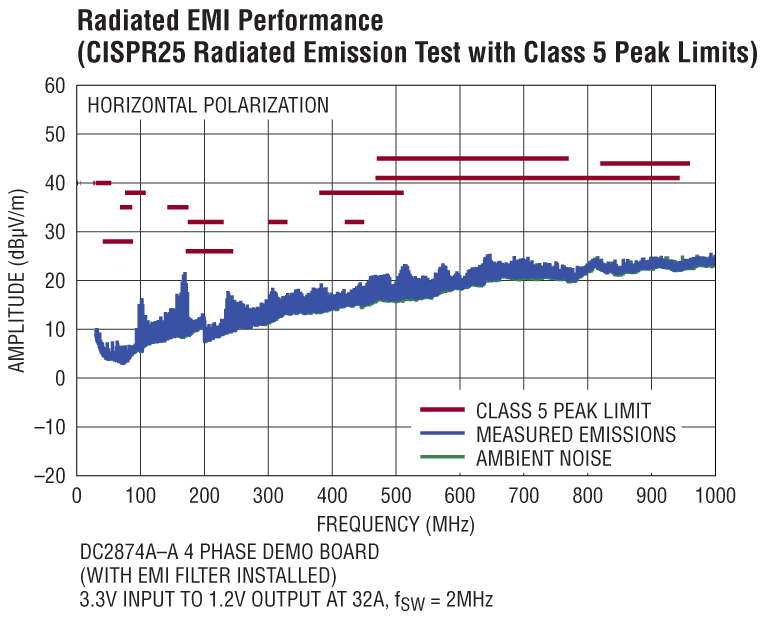

DC2874Aには、伝導EMIを低減するためのEMIフィルタも備わっています。このEMIフィルタを使用するには、入力電圧をVIN EMI端子に入力します。ボードのEMI性能は、EMIテスト結果のセクションに示しています。EMI性能グラフの赤線は、伝導および放射EMIテストにおけるCISPR25クラス5のピーク制限値を示しています。

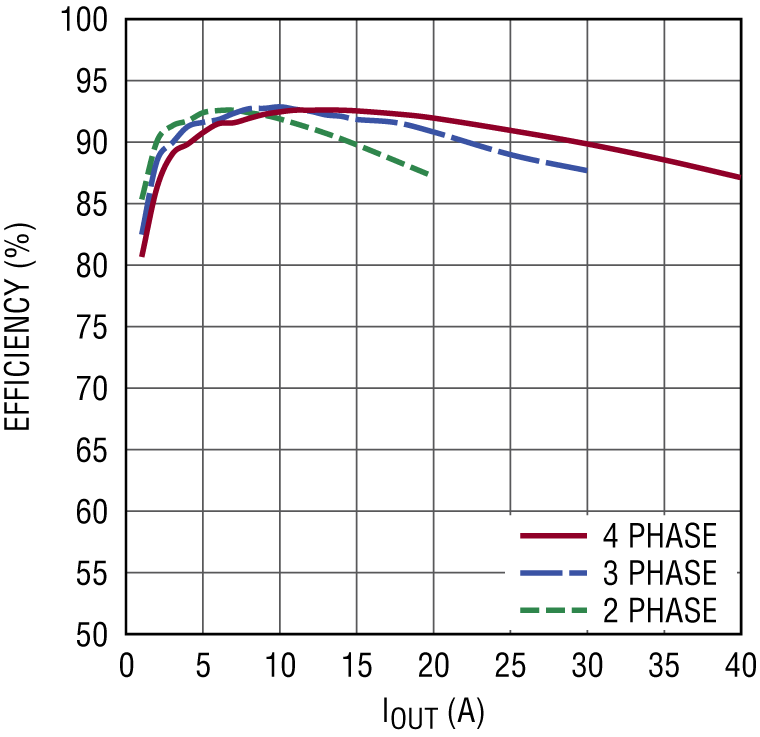

効率と負荷グラフは、2相、3相、4相回路で3.3V入力の場合の回路における効率を示しています。

LTC3310Sのデータシートには、デバイス、動作、およびアプリケーションの詳細が記載されています。このデータシートは、このデモ・マニュアルと併せて参照してください。LTC3310Sは、熱抵抗を低くするための露出パッドが付いた3mm x 3mm LQFNパッケージで組み立てられています。

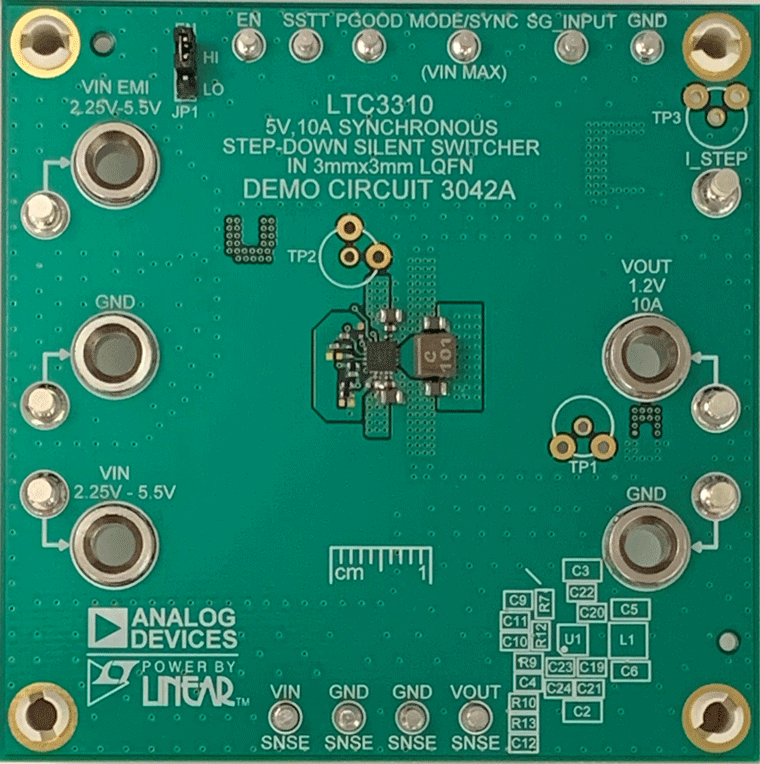

reference details image
