LTC3260

低ノイズの2電源反転型チャージ・ポンプ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.08
特長
  • 入力電圧範囲:4.5V~32V
  • 反転型チャージポンプにより–VINを発生
  • チャージポンプの出力電流:最大100mA
  • 低ノイズの負電圧LDOポスト・レギュレータ(ILDO– = 50mA:最大)
  • 低ノイズの独立した正電圧LDOレギュレータ(ILDO+ = 50mA:最大)
  • Burst Mode®動作での静止電流:100μA(両方のLDOレギュレータをオンにした状態)
  • 設定可能な発振器周波数:50kHz~500kHz
  • セラミック・コンデンサによって安定
  • 短絡保護/過熱保護
  • 高さの低い3mm x 4mmの14ピンDFNパッケージおよび熱特性の向上した16ピンMSOPパッケージ
製品概要
show more Icon

LTC3260は、正と負の2つのLDOレギュレータを備えた反転型チャージポンプを内蔵した2極性出力の低ノイズ電源です。チャージポンプは4.5V~32Vの広い入力電圧範囲で動作し、最大100mAの出力電流を供給できます。各LDOレギュレータは最大50mAの出力電流を供給できます。負のLDOポスト・レギュレータはチャージポンプ出力から給電されます。LDOの出力電圧は外付けの抵抗分割器を使用して調整できます。

チャージポンプは低静止電流のBurst Mode動作または低ノイズの固定周波数モードで動作します。Burst Mode動作では、チャージポンプのVOUTは–0.94 • VINで安定化し、2つのLDOレギュレータが両方ともオンした状態でLTC3260に流れる静止電流はわずか100μAです。固定周波数モードでは、チャージポンプは–VINに等しい出力を発生し、固定の500kHzか、外付け抵抗を使用して50kHz~500kHzの間の設定値で動作します。LTC3260は、高さの低い(0.75mm)3mm x 4mmの14ピンDFNパッケージおよび熱特性の向上した16ピンMSOPパッケージで供給されます。


アプリケーション

  • 低ノイズの両極性/反転型電源
  • 産業用/計測装置用低ノイズ・バイアス発生器
  • 携帯型医療機器
  • 携帯型計測器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$4.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3260EDE#PBF
  • HTML
  • HTML
LTC3260EDE#TRPBF
  • HTML
  • HTML
LTC3260EMSE#PBF
  • HTML
  • HTML
LTC3260EMSE#TRPBF
  • HTML
  • HTML
LTC3260HMSE#PBF
  • HTML
  • HTML
LTC3260HMSE#TRPBF
  • HTML
  • HTML
LTC3260HMSE#WPBF
  • HTML
  • HTML
LTC3260HMSE#WTRPBF
  • HTML
  • HTML
LTC3260IDE#PBF
  • HTML
  • HTML
LTC3260IDE#TRPBF
  • HTML
  • HTML
LTC3260IMSE#PBF
  • HTML
  • HTML
LTC3260IMSE#TRPBF
  • HTML
  • HTML
LTC3260MPMSE#PBF
  • HTML
  • HTML
LTC3260MPMSE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3260EDE#PBF

製造中

LTC3260EDE#TRPBF

製造中

LTC3260IDE#PBF

製造中

LTC3260IDE#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3260EDE#PBF

製造中

LTC3260EDE#TRPBF

製造中

LTC3260EMSE#PBF

製造中

LTC3260EMSE#TRPBF

製造中

LTC3260HMSE#PBF

製造中

LTC3260HMSE#TRPBF

製造中

LTC3260IDE#PBF

製造中

LTC3260IDE#TRPBF

製造中

LTC3260IMSE#PBF

製造中

LTC3260IMSE#TRPBF

製造中

LTC3260MPMSE#PBF

製造中

LTC3260MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3260EMSE#PBF

製造中

LTC3260EMSE#TRPBF

製造中

LTC3260HMSE#PBF

製造中

LTC3260HMSE#TRPBF

製造中

LTC3260IMSE#PBF

製造中

LTC3260IMSE#TRPBF

製造中

LTC3260MPMSE#PBF

製造中

LTC3260MPMSE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3260EDE#PBF

製造中

LTC3260EDE#TRPBF

製造中

LTC3260IDE#PBF

製造中

LTC3260IDE#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3260EDE#PBF

製造中

LTC3260EDE#TRPBF

製造中

LTC3260EMSE#PBF

製造中

LTC3260EMSE#TRPBF

製造中

LTC3260HMSE#PBF

製造中

LTC3260HMSE#TRPBF

製造中

LTC3260IDE#PBF

製造中

LTC3260IDE#TRPBF

製造中

LTC3260IMSE#PBF

製造中

LTC3260IMSE#TRPBF

製造中

LTC3260MPMSE#PBF

製造中

LTC3260MPMSE#TRPBF

製造中

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC3260EMSE#PBF

製造中

LTC3260EMSE#TRPBF

製造中

LTC3260HMSE#PBF

製造中

LTC3260HMSE#TRPBF

製造中

LTC3260IMSE#PBF

製造中

LTC3260IMSE#TRPBF

製造中

LTC3260MPMSE#PBF

製造中

LTC3260MPMSE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

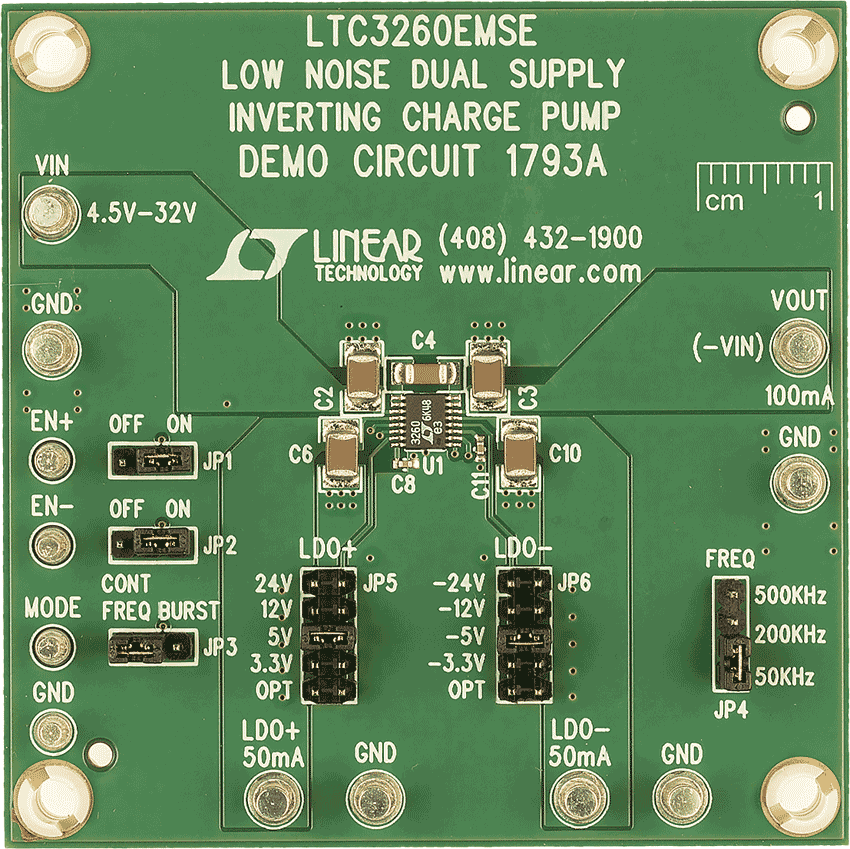

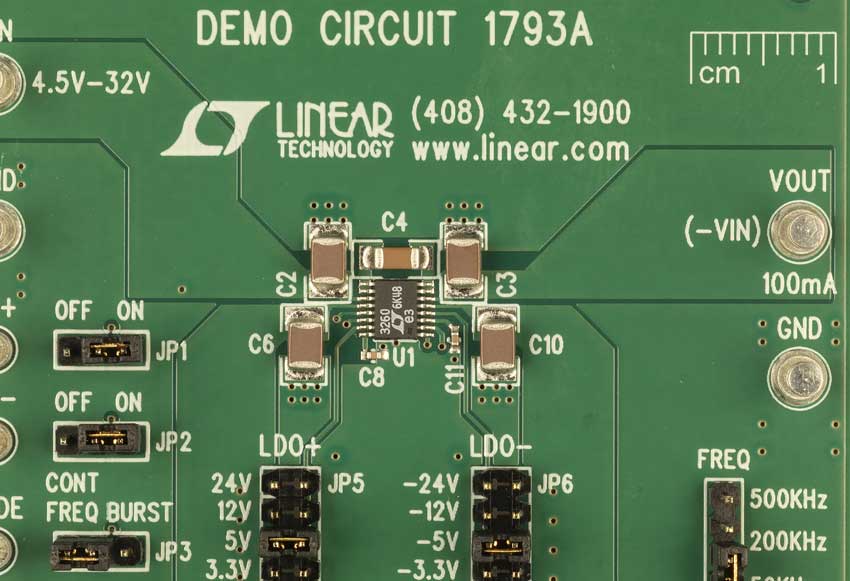

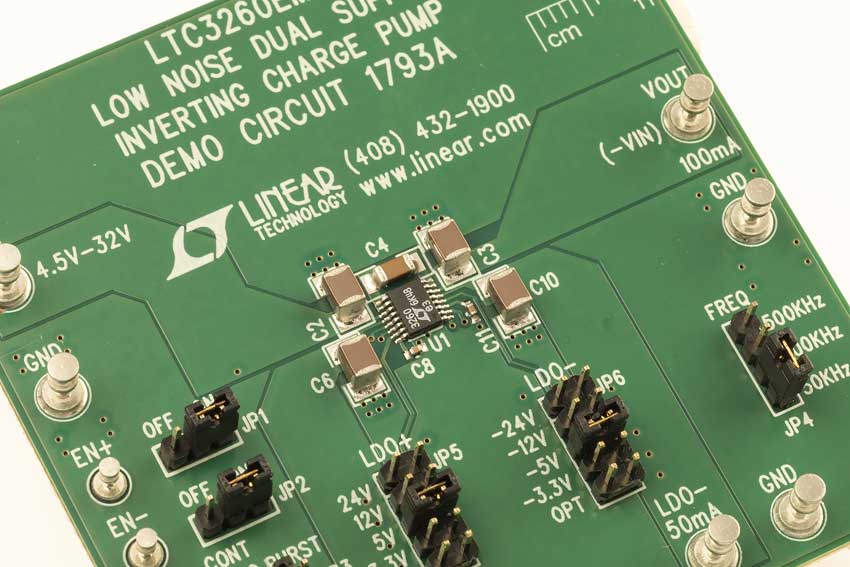

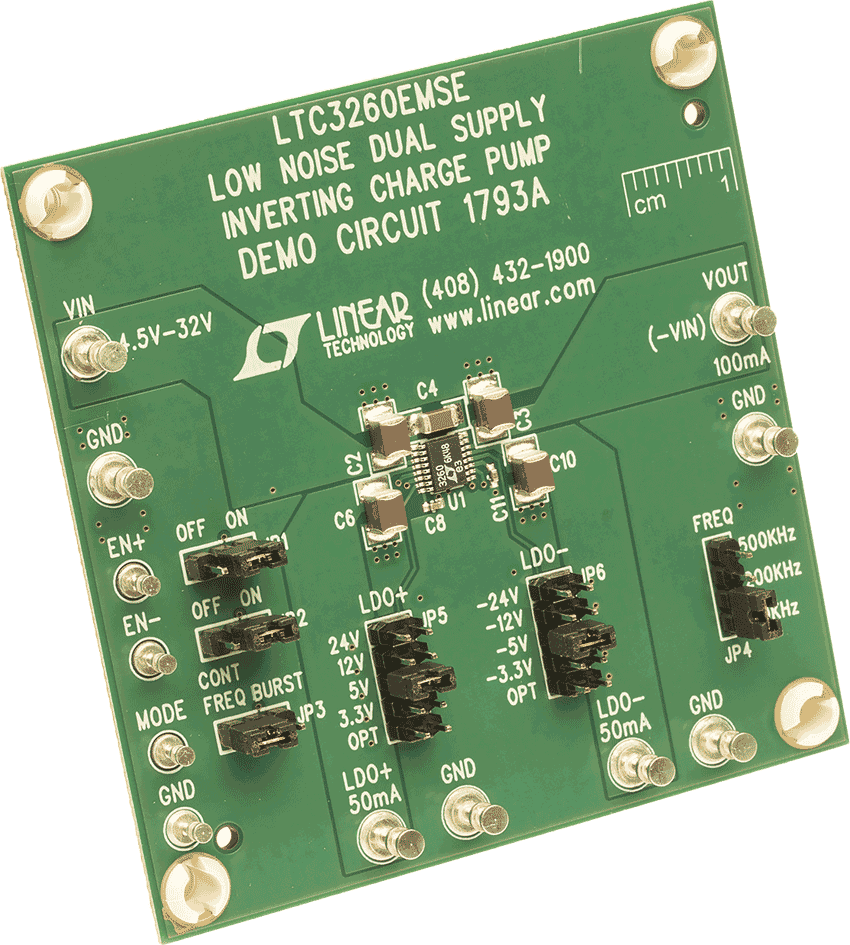

DC1793A

LTC3260EMSE Demo Board | Low Noise Dual Supply Inverting Charge Pump Plus ±LDO, 4.5V ≤ VIN ≤ 32V, VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

zoom

DC1793A

LTC3260EMSE Demo Board | Low Noise Dual Supply Inverting Charge Pump Plus ±LDO, 4.5V ≤ VIN ≤ 32V, VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

LTC3260EMSE Demo Board | Low Noise Dual Supply Inverting Charge Pump Plus ±LDO, 4.5V ≤ VIN ≤ 32V, VOUT = ±3.3V/±5V/±12V/±24V/±Adj @ ±50mA

製品の詳細

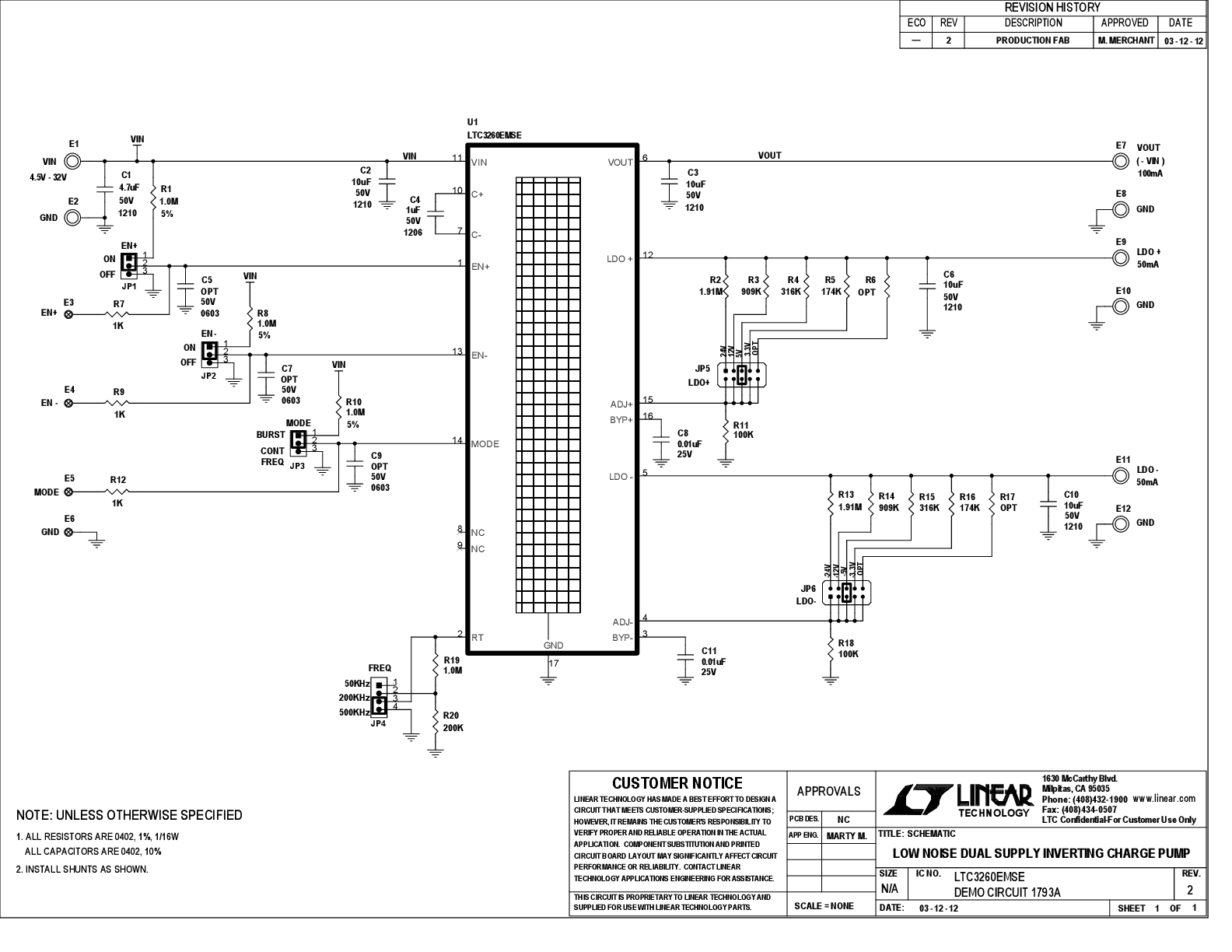

Demonstration circuit 1793A is a high voltage inverting charge pump with low noise dual-polarity LDO regulators featuring the LTC3260EMSE. The LTC3260 operates with an input voltage from 4.5V to 32V. The demo board provides selectable LDO± output set magnitudes of 3.3V, 5V, 12V and 24V for each polarity. Additional LDO± set point jumper selections and optional topside ADJ± resistors allow the user to set other desired LDO± output voltages. The demo board also provides the means to select between Burst Mode® operation or constant-frequency mode operation, plus select an operating frequency of 500kHz, 200kHz, and 50kHz.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
