特長
- 昇降圧フラクショナル・チャージ・ポンプにより、最大92%の効率を達成
- メイン・ディスプレイ用1~4 LED、サブ・ディスプレイ用1~2 LED、RGB LEDディスプレイ向けに電流と調光を個別に制御
- 3線シリアル・インターフェイスを使用してLED電流をプログラム可能
- 最大250mAの連続LED電流
- 0.7%のLED電流マッチング
- 低ノイズ固定周波数動作
- 最小の部品数
- 自動ソフトスタートにより、突入電流を制限
- メインおよびサブ・ディスプレイ向けに4つの調光状態をプログラム可能
- RGBディスプレイ向けに最大4096色の組み合わせが可能
- 低いシャットダウン電流:ICC < 1μA
- 小型24ピン(4mm×4mm)QFNパッケージ
LTC3205は高集積マルチディスプレイLEDコントローラです。このデバイスは高効率の低ノイズ・フラクショナル昇降圧チャージ・ポンプを内蔵し、メインおよびサブの白色LEDディスプレイとRGBカラーLEDディスプレイに電力を供給します。LTC3205はわずか4個の小型セラミック・コンデンサと2本の抵抗を使用するだけで、完全な3ディスプレイLED電源および電流コントローラを構成します。
メイン/サブおよびRGBディスプレイの最大電流は、1本の抵抗で個別に設定できます。各LEDの電流は内部電流源で制御されます。3線シリアル・インターフェイスを介してすべてのディスプレイの調光制御とON/OFF制御が可能です。メインおよびサブ・ディスプレイには4つの調光状態があります。赤(R)、緑(G)、青(B)のLED向けには内部PWMを介して16の調光状態を使用できるので、最大4096色の組み合わせが可能です。
LTC3205のチャージ・ポンプはVINとLED順電圧の状態に基づいて効率を最適化します。このデバイスは降圧モードで起動し、イネーブルされたLED電流源のいずれかが損失状態になると、自動的に昇圧モードに切り換わります。内部回路によって、起動時やモード切換え時の突入電流や過度の入力ノイズを防止します。
LTC3205は高さの低い24ピン(4mm×4mm×0.8mm)QFNパッケージで供給されます。
アプリケーション
- 携帯電話
- 無線PDA
- マルチディスプレイ・ハンドヘルド機器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3205
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
1.00M
信頼性データ
1
25.65 K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント

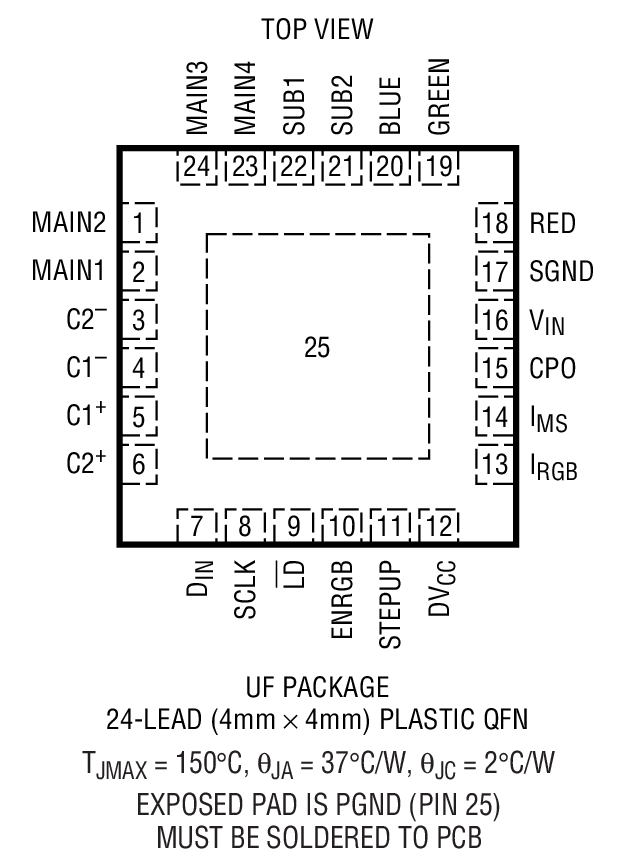

製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3205EUF#PBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
|
LTC3205EUF#TRPBF | 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) |
|
- LTC3205EUF#PBF
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3205EUF#TRPBF
- ピン/パッケージ図
- 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3205EUF#PBF
製造中
LTC3205EUF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
2 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3205EUF#PBF
製造中
LTC3205EUF#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
I<sup>2</sup>C & SMBus バス・バッファ、アクセラレータ & マルチプレクサ1 |
||||
製造中 |
低電圧I2C/SMBusアクセラレータ |
|||
デジタル温度センサー1 |
||||
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
I2C インタフェース搭載のオクタル電圧、電流、温度モニタ |
|
製造中 |
低電圧I2C/SMBusアクセラレータ |
評価用キット 1
DC629A
LTC3205EUF | Multi-Display LED Controller (Requires DC590 Controller)
製品の詳細

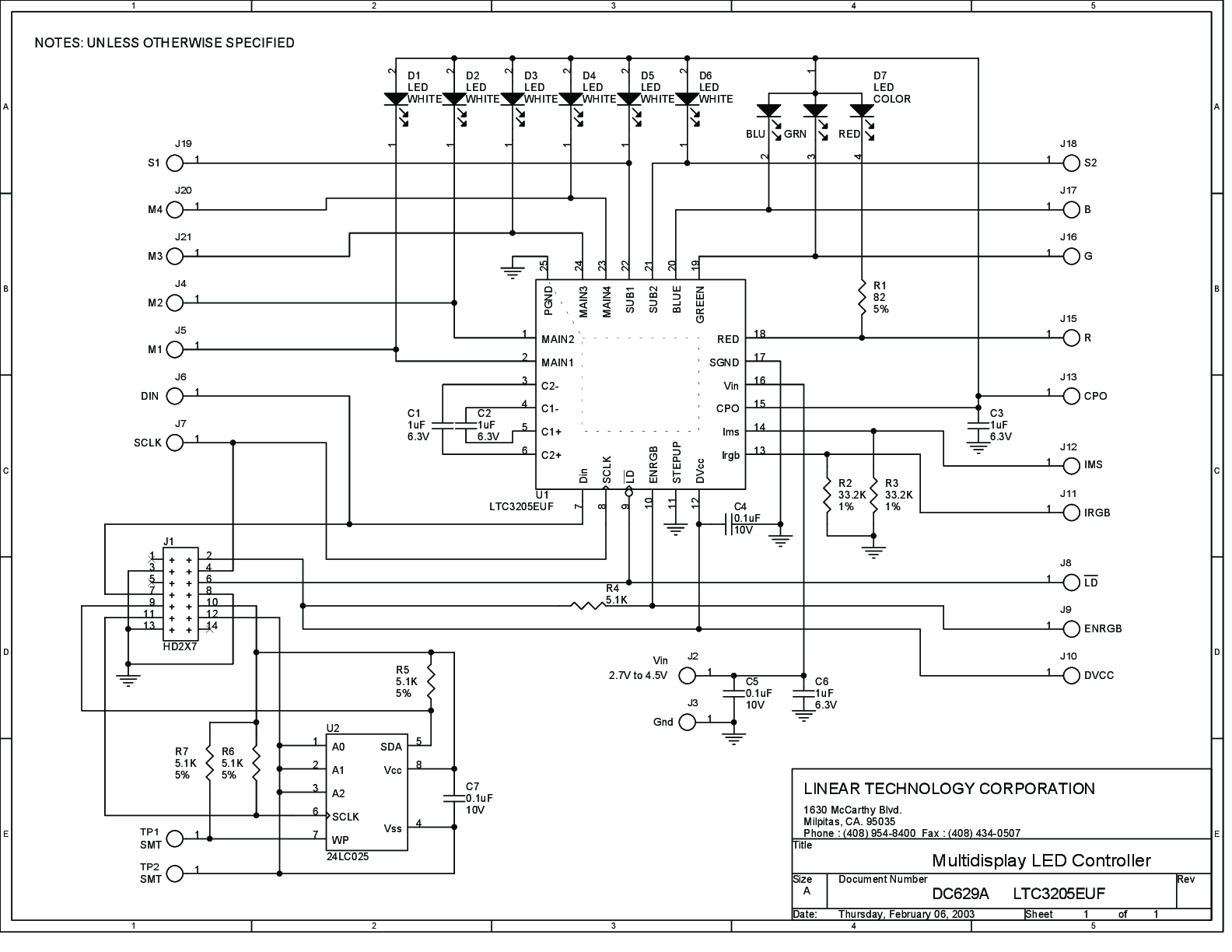

DC629A: Demo Board for the LTC3205 Multi-Display LED Controller.
