LTC2951

プッシュボタン・オン/オフ・コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.19
特長
  • 調整可能なプッシュボタン・デバウンスおよび遅延タイマ
  • 低消費電流:6μA
  • 広い動作電圧範囲:2.7V~26.4V

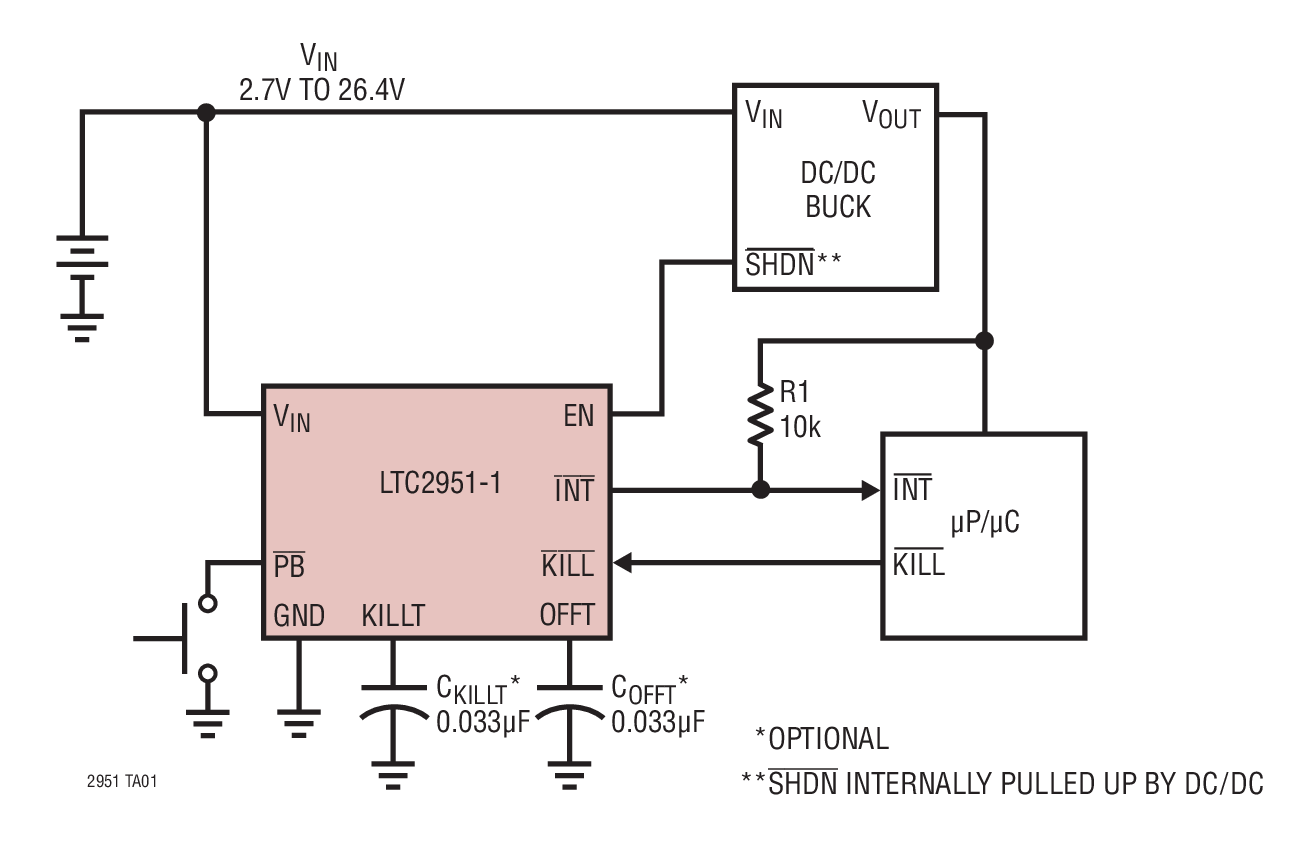

  • EN 出力(LTC2951-1)により、DC/DCコンバータ制御が可能
  • EN 出力(LTC2951-2)により、回路ブレーカ制御が可能
  • シンプルなインタフェースにより、マイクロプロセッサをスムーズにシャットダウン可能
  • プルアップ抵抗搭載の高入力電圧PBピン
  • PB入力に対する±10kV ESD HBM
  • KILLコンパレータ入力の高精度スレッショルド: 0.6V

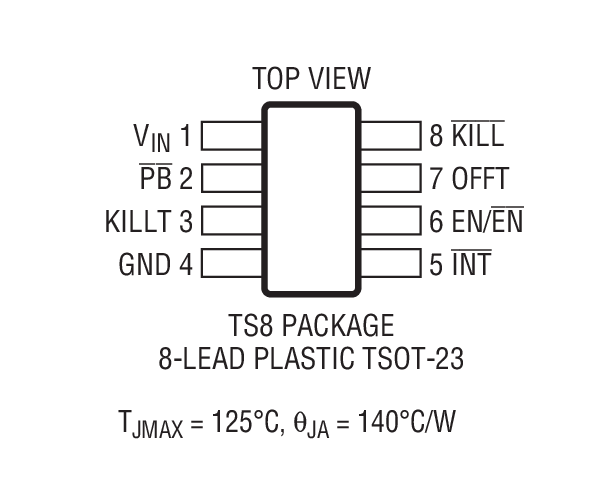

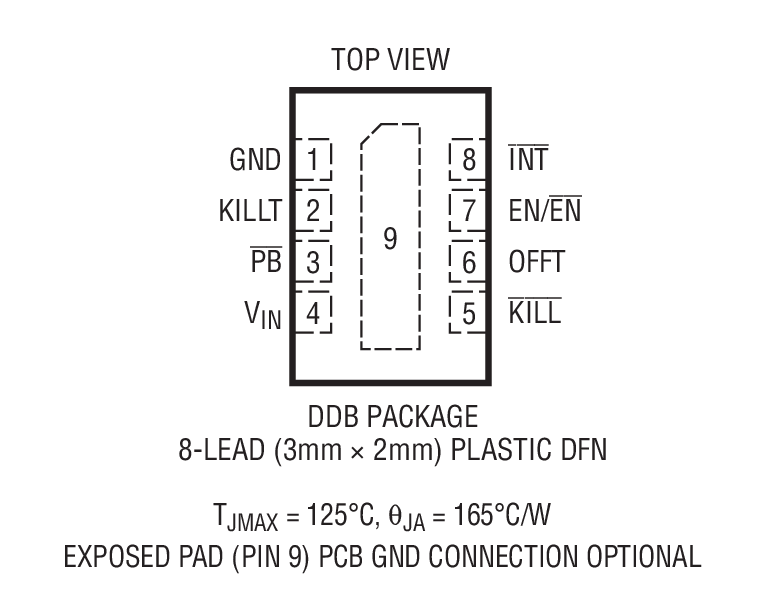

  • 8ピン3mm×2mm DFN およびThinSOTパッケージ
製品概要
show more Icon

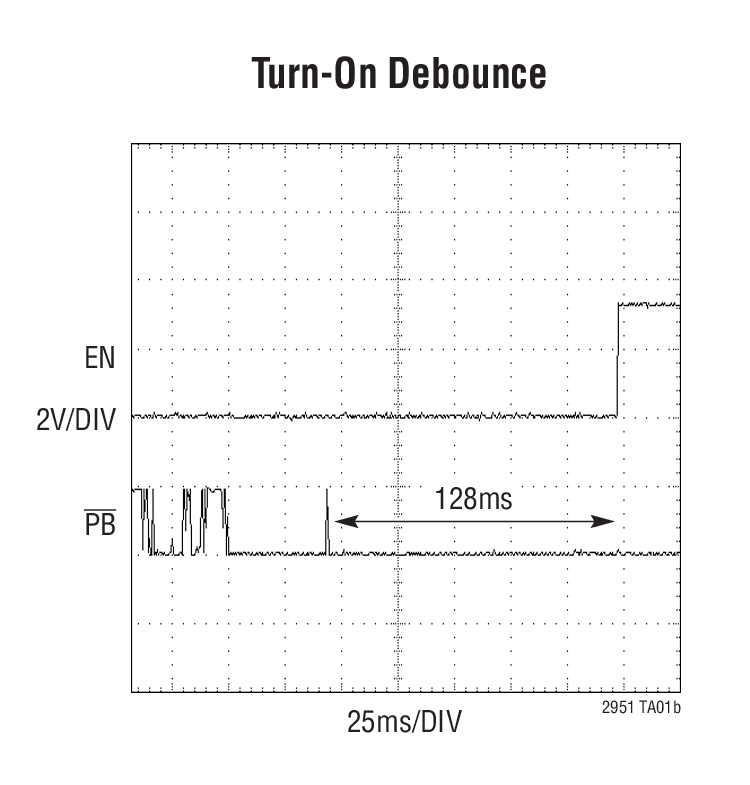

LTC2951は、広い入力電圧範囲で動作するマイクロパワー・プッシュボタン・オン/オフ・コントローラです。このデバイスは、オープンドレイン・イネーブル出力のトグルを制御するプッシュボタン入力を搭載しています。プッシュボタンのターンオフ・デバウンス時間を外部でプログラム可能で、ターンオン・デバウンス時間は128msに固定されています。このデバイスはシンプルなマイクロプロセッサ・インタフェースを搭載しているので、パワーダウンの前に適切なシステム・ハウスキーピングを行うことができます。システムフォールト状態において、調整可能なKILLタイムアウト遅延による適切なパワーダウンが可能です。

LTC2951は入力電圧範囲が2.7V~26.4Vと広く、様々な入力電源に対応できます。消費電流が非常に少ない(標準6μA)ので、バッテリ駆動アプリケーションに最適です。LTC2951には、イネーブル極性が正および負の2つのバージョンがあります。これらのデバイスは8ピン3mm×2mm DFNパッケージまたはThinSOTパッケージで供給されます。


アプリケーション

  • 携帯用計測メータ
  • ブレードサーバ
  • 携帯用カスタマーサービスPDA
  • デスクトップおよびノートブック・コンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$2.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2951CDDB-1#TRMPBF
  • HTML
  • HTML
LTC2951CDDB-1#TRPBF
  • HTML
  • HTML
LTC2951CDDB-2#TRMPBF
  • HTML
  • HTML
LTC2951CDDB-2#TRPBF
  • HTML
  • HTML
LTC2951CTS8-1#TRMPBF
  • HTML
  • HTML
LTC2951CTS8-1#TRPBF
  • HTML
  • HTML
LTC2951CTS8-2#TRMPBF
  • HTML
  • HTML
LTC2951CTS8-2#TRPBF
  • HTML
  • HTML
LTC2951IDDB-1#TRMPBF
  • HTML
  • HTML
LTC2951IDDB-1#TRPBF
  • HTML
  • HTML
LTC2951IDDB-2#TRMPBF
  • HTML
  • HTML
LTC2951IDDB-2#TRPBF
  • HTML
  • HTML
LTC2951ITS8-1#TRMPBF
  • HTML
  • HTML
LTC2951ITS8-1#TRPBF
  • HTML
  • HTML
LTC2951ITS8-2#TRMPBF
  • HTML
  • HTML
LTC2951ITS8-2#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC826C

LTC2950-2/LTC2951-2プッシュボタン・オン/オフ・コントローラ2.7V ≤ VIN ≤ 26.4V

zoom

DC826C

LTC2950-2/LTC2951-2プッシュボタン・オン/オフ・コントローラ2.7V ≤ VIN ≤ 26.4V

LTC2950-2/LTC2951-2プッシュボタン・オン/オフ・コントローラ2.7V ≤ VIN ≤ 26.4V

製品の詳細

デモ回路826C-Aおよび826C-BはそれぞれLTC2950-2とLTC2951-2を搭載しています。これらは低消費電力で広い入力電圧範囲が特長のプッシュボタン・オン/オフ・コントローラです。プッシュボタン・スイッチは/PBピンをグラウンドに短絡して、/ENピンをローにセットします。/PBを2度目にグラウンドに短絡して以降は、/ENピンをハイにリセットします。/ENピンはDC/DCコンバータ・シャットダウンに接続して回路のオン/オフを制御するために使用されます。オン/オフはDC826C-A/DC826C-Bの緑色のLEDでシミュレーションされます。





ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
