LTC2941

I2C インタフェース付きバッテリ・ガスゲージ

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.59
特長
  • バッテリの積算充放電量を表示
  • 高精度のアナログ積分
  • ハイサイド検出
  • 電荷量の精度:1%
  • 検出電圧範囲:±50mV
  • SMBus/I2C インタフェース
  • 設定可能な警告出力/充電完了入力
  • 動作範囲: 2.7V~5.5V
  • 消費電流: 100μA未満
  • 小型6ピン2mm × 3mm DFNパッケージおよび8ピンMSOPパッケージ
製品概要
show more Icon

LTC2941は、バッテリ駆動のハンドヘルドPCや携帯機器などのアプリケーションのバッテリの充電状態を測定します。このデバイスの動作範囲は、1セル・リチウムイオン・バッテリに最適です。高精度のクーロン・カウンタがバッテリの正端子と負荷またはチャージャの間に置かれた検出抵抗を流れる電流を積分します。測定された電荷量は内部レジスタに格納されます。SMBus/I2Cインタフェースによってこのデバイスにアクセスし、設定を行います。

蓄積電荷量の上下のスレッショルドをプログラム可能です。上のスレッショルドを上回るか下のスレッショルドを下回ると、LTC2941はSMBus警告プロトコルを使用するか内部ステータス・レジスタのフラグをセットすることによって警告を発します。

LTC2941は1本の小さな値の外付け検出抵抗を使用するだけで、電流範囲を設定することができます。


アプリケーション

Integrated Sense Resistor
LTC2941 No
LTC2941-1 Yes

  • 低消費電力のハンドヘルド機器
  • 携帯電話
  • MP3 プレーヤ
  • カメラ
  • GPS

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 7
1Ku当たりの価格 最低価格:$1.59

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2941CDCB#TRMPBF
  • HTML
  • HTML
LTC2941CDCB#TRPBF
  • HTML
  • HTML
LTC2941CMS8E#PBF
  • HTML
  • HTML
LTC2941CMS8E#TRPBF
  • HTML
  • HTML
LTC2941IDCB#TRMPBF
  • HTML
  • HTML
LTC2941IMS8E#PBF
  • HTML
  • HTML
LTC2941IMS8E#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2941CMS8E#PBF

最終販売

LTC2941CMS8E#TRPBF

最終販売

LTC2941IMS8E#PBF

最終販売

LTC2941IMS8E#TRPBF

最終販売

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

12 22, 2023

- 23_0118

Production Discontinuation Of LTC2941 and LTC2942

LTC2941CDCB#TRMPBF

最終販売

LTC2941CDCB#TRPBF

最終販売

LTC2941CMS8E#PBF

最終販売

LTC2941CMS8E#TRPBF

最終販売

LTC2941IDCB#TRMPBF

最終販売

LTC2941IMS8E#PBF

最終販売

LTC2941IMS8E#TRPBF

最終販売

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 3, 2020

- 20_0128

arrow down

Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC

LTC2941CMS8E#PBF

最終販売

LTC2941CMS8E#TRPBF

最終販売

LTC2941IMS8E#PBF

最終販売

LTC2941IMS8E#TRPBF

最終販売

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

7 12, 2022

- 22_0157

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages [With Modification in BOM]

6 21, 2022

- 22_0050

arrow down

UTAC Thai Limited (UTL) as Alternate Assembly Site for MSOP Packages / Devices

12 22, 2023

- 23_0118

arrow down

Production Discontinuation Of LTC2941 and LTC2942

LTC2941CDCB#TRMPBF

最終販売

LTC2941CDCB#TRPBF

最終販売

LTC2941CMS8E#PBF

最終販売

LTC2941CMS8E#TRPBF

最終販売

LTC2941IDCB#TRMPBF

最終販売

LTC2941IMS8E#PBF

最終販売

LTC2941IMS8E#TRPBF

最終販売

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

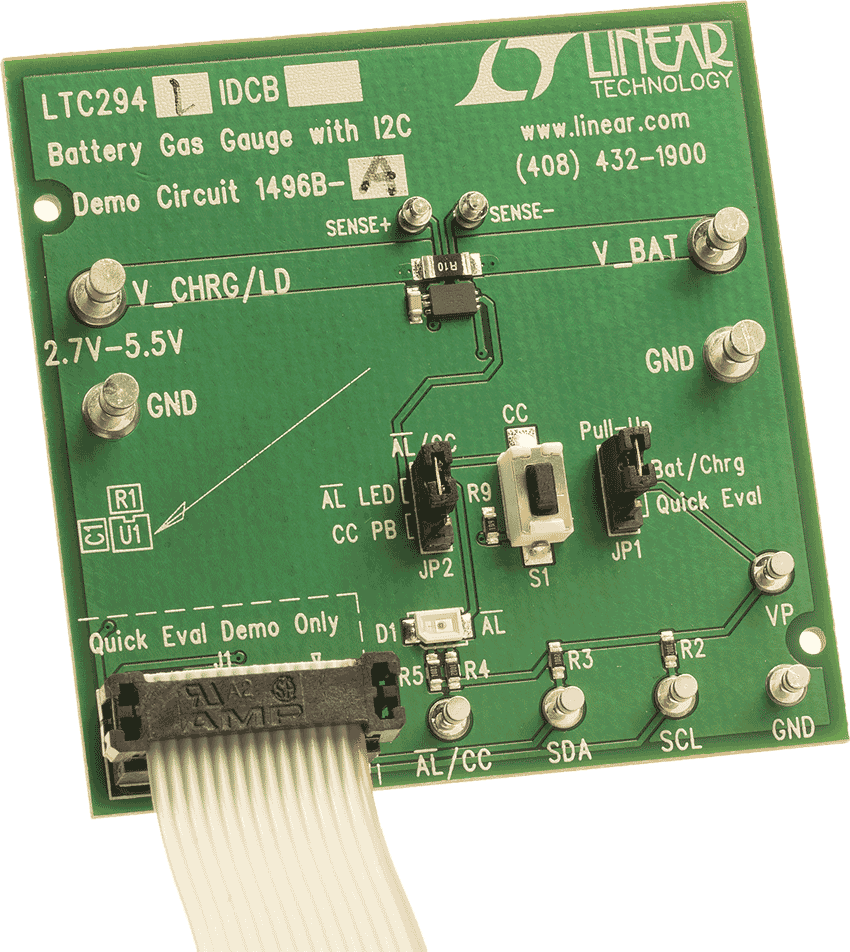

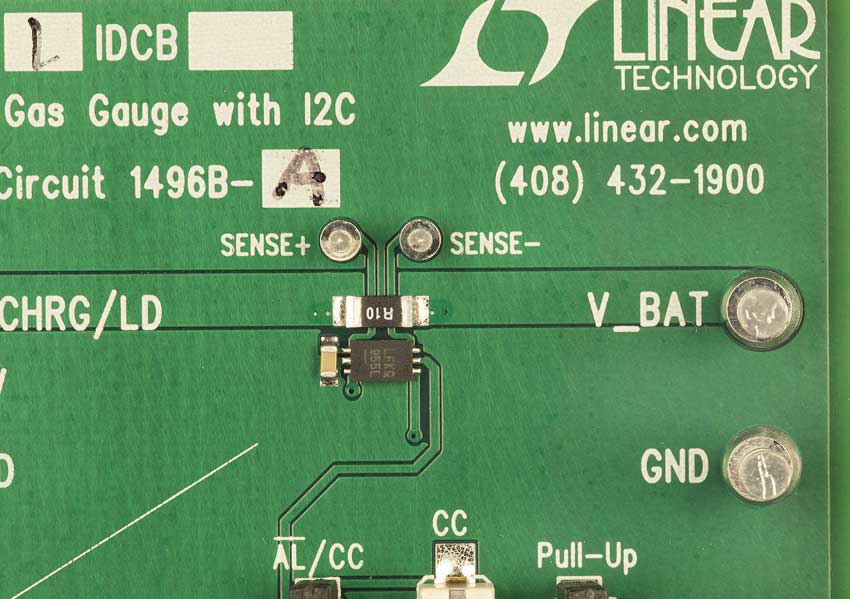

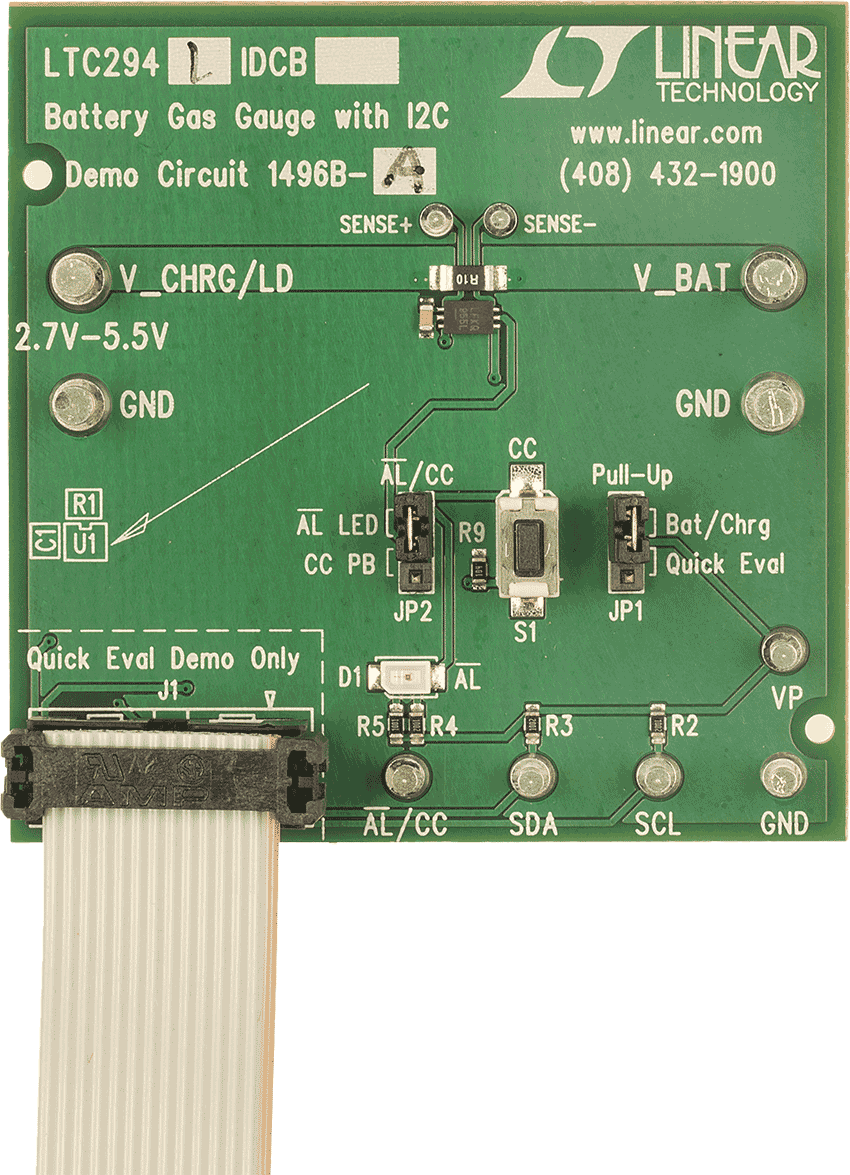

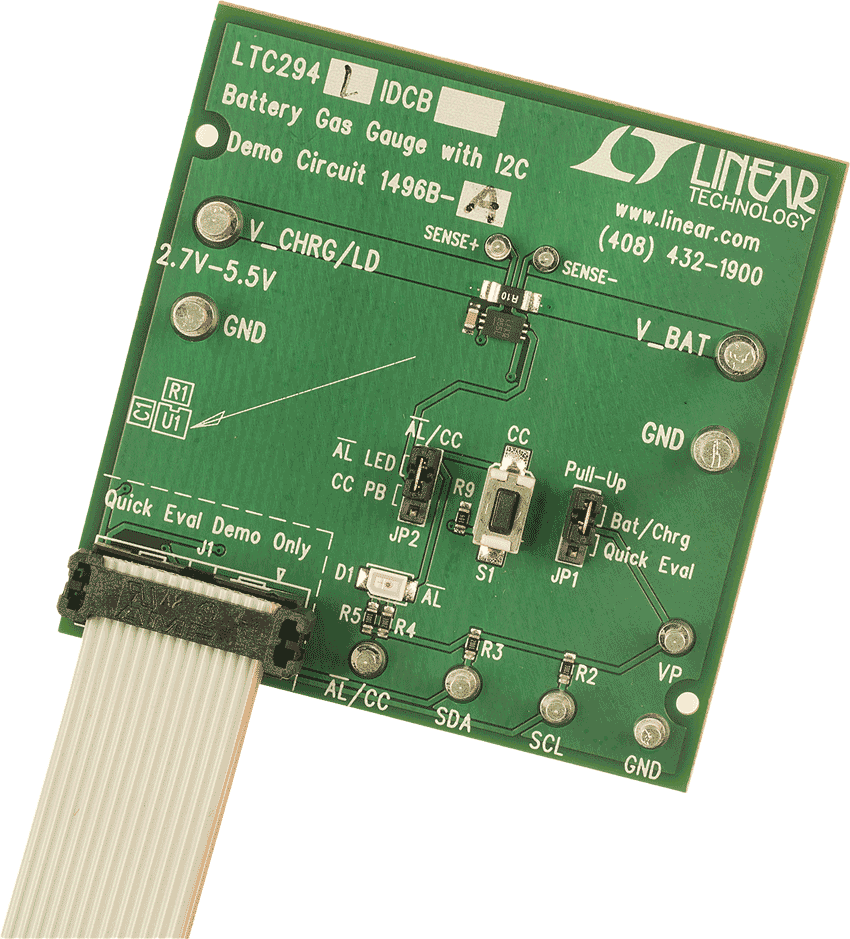

DC1496B-A
