LTC2754

クワッド12ビットSoftSpan 電流出力DAC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

10 6, 2009 ellipse 日本語

LTC2754: クワッド12ビットSoftSpan 電流出力DAC データシート

データシートご利用上の注意
PDFファイルを開く external-link 2.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$10.84
特長
  • 6つの出力範囲をプログラムまたはピン・ストラップで設定：
    0V～5V、0V～10V、–2.5V～7.5V、±2.5V、±5V、±10V

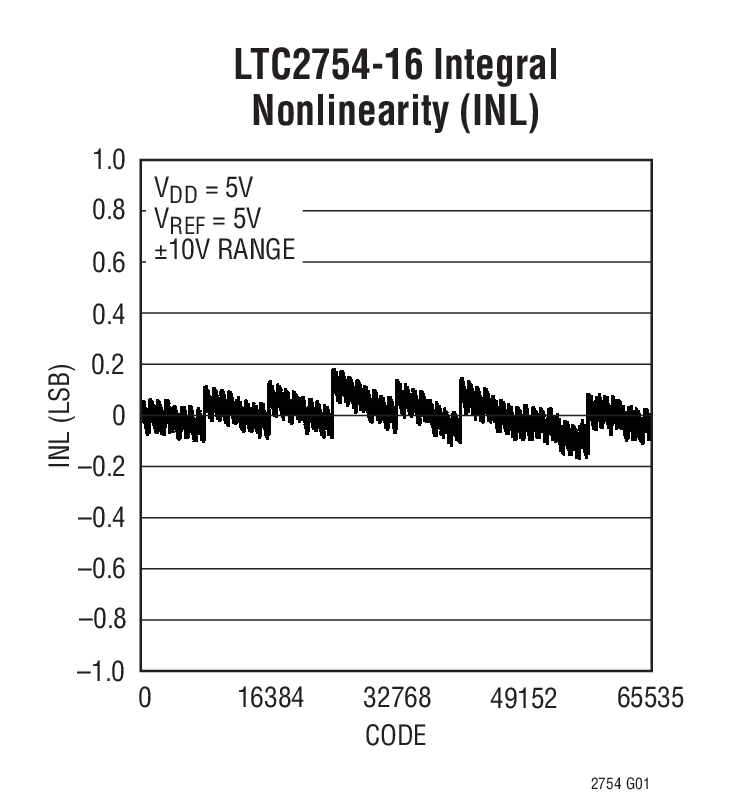

  • 16ビット INL 誤差：全温度範囲で±1 LSB （最大）
  • 全温度範囲で単調性を保証
  • 低グリッチ・インパルス： 0.26nV•s (3V電源時)、1.25nV•s (5V電源時)
  • すべての内部レジスタをシリアル・リードバック
  • 低消費電流： 1μA（最大）
  • 2.7V～5.5Vの単一電源動作
  • 16ビットのセトリング時間： 2μs
  • 電圧制御のオフセットおよび利得調整
  • 出力範囲に関係なくDAC出力を0V にクリアおよびパワーオンリセット

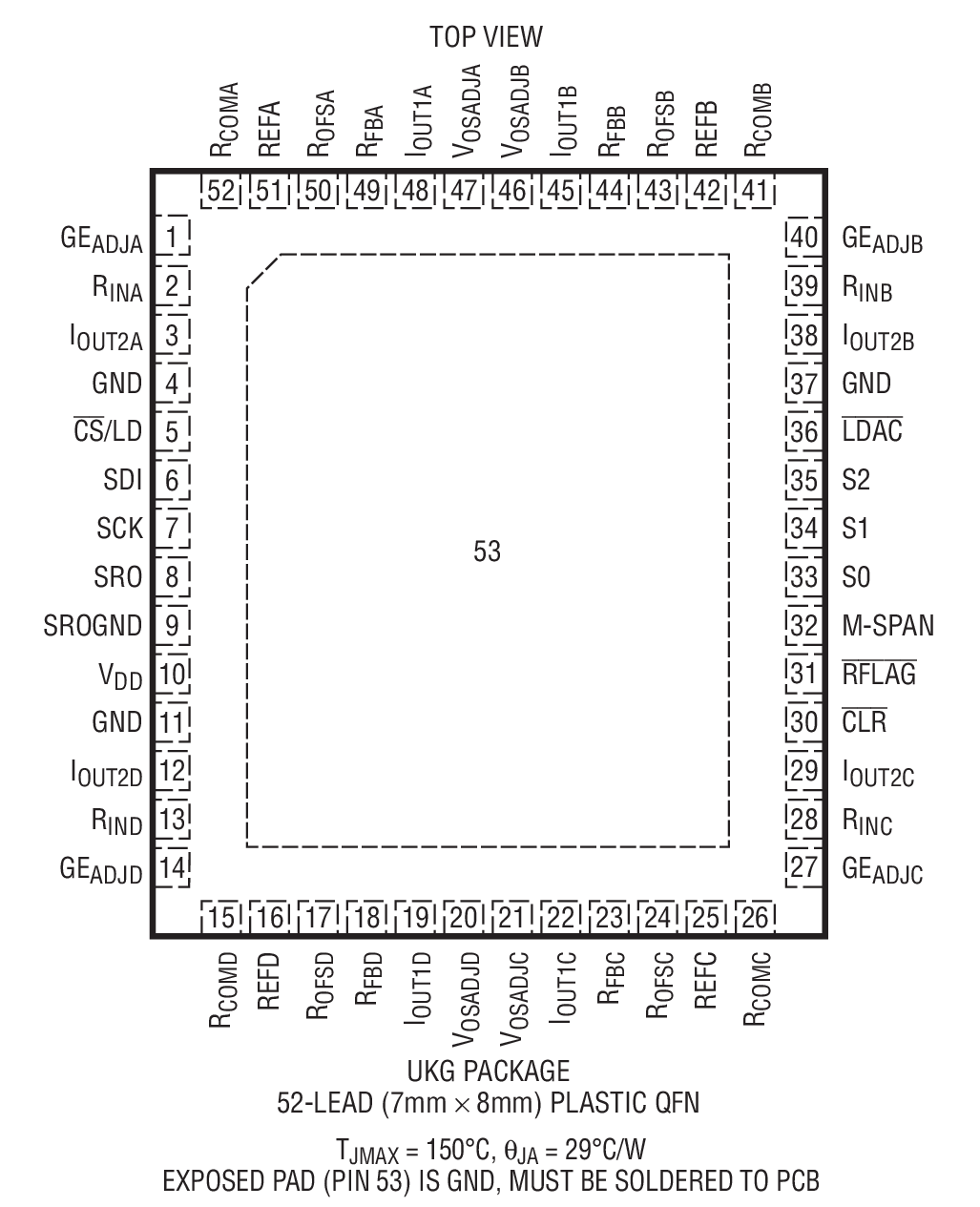

  • 52ピン7mm × 8mm QFN パッケージ

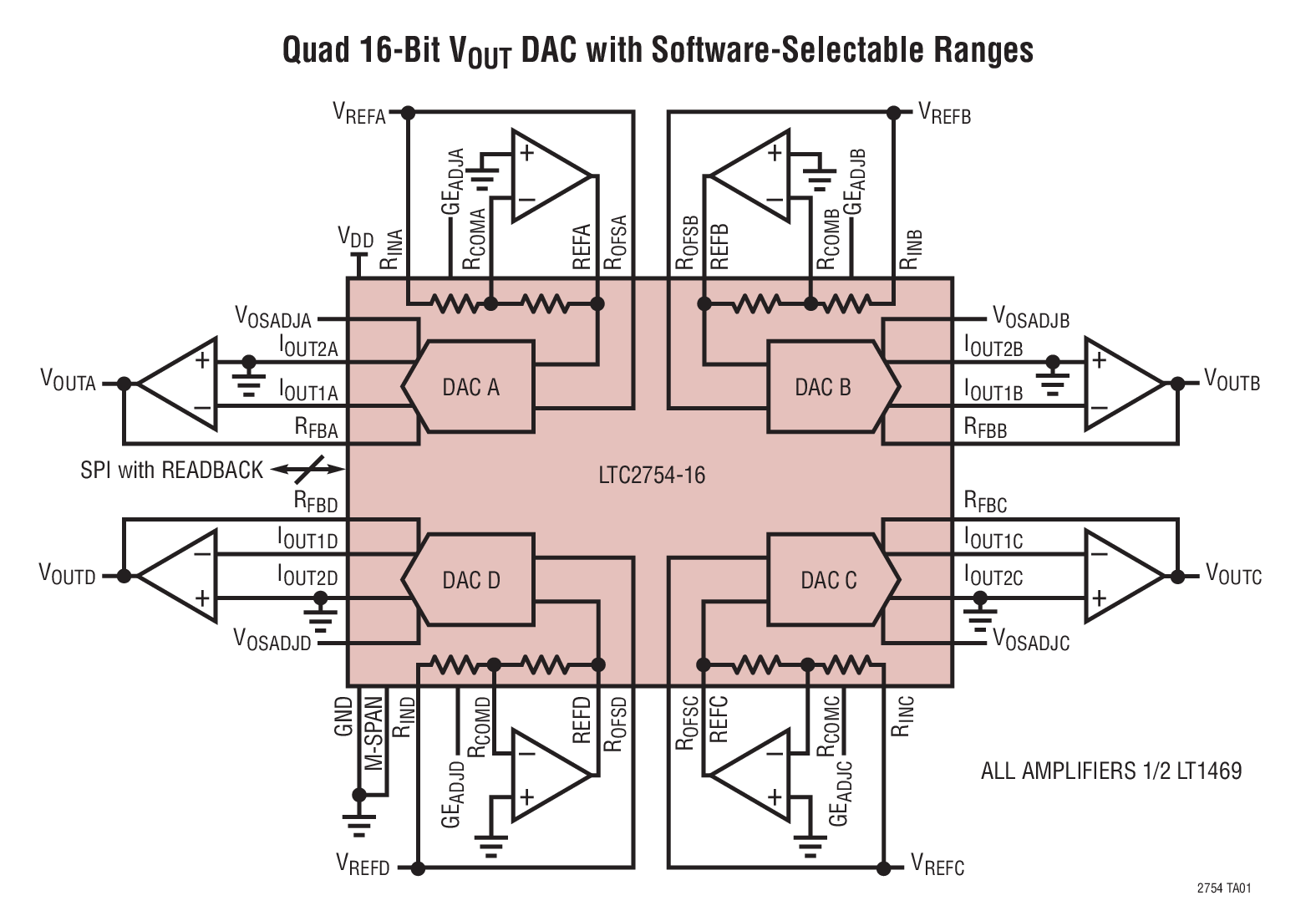

製品概要
show more Icon

LTC2754は、クワッド12および16ビット乗算型シリアル入力、電流出力DACファミリです。3V～5Vの単一電源で動作し、全温度範囲で単調性が保証されています。LTC2754A-16は調整なしで全温度範囲にわたり完全な16ビット性能 (INL とDNLが最大±1LSB )を実現します。これらのSoftSpan™ DACは(±10Vまでの) 6つの出力範囲を備えており、1つの範囲で動作するように3線SPI シリアル・インタフェースを介してプログラムするか、ピン・ストラップで設定することができます。

どの内部レジスタの内容も（DAC出力範囲設定を含む）、わずか1命令サイクルで確認することができます。いずれかのレジスタを変更すると、そのレジスタは次の命令サイクルで自動的にリードバックされます。

電圧制御のオフセットや利得調整も実行され、パワーオンリセット回路とCLR ピンはいずれも、出力範囲に関係なくDAC 出力を0Vにリセットします。


アプリケーション

  • 高分解能のオフセットおよび利得調整
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • データ収集システム
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 12
1Ku当たりの価格 最低価格：$10.84
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC2754

資料

4
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 06/10/2009
English

LTC2754: Quad 12-/16-Bit SoftSpan IOUT DACs Data Sheet

PDFファイルを開く

redirect
502.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 10/06/2009
日本語

LTC2754: クワッド12ビットSoftSpan 電流出力DAC データシート

PDFファイルを開く

redirect
2.00M
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 05/30/2013
English
DC1546A - Demo Manual redirect icon

514.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R519 Reliability Data redirect icon

25.56 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2754ACUKG-16#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754ACUKG-16#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754AIUKG-16#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754AIUKG-16#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754BCUKG-16#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754BCUKG-16#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754BIUKG-16#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754BIUKG-16#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754CUKG-12#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754CUKG-12#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754IUKG-12#PBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC2754IUKG-12#TRPBF 52-Lead QFN (7mm x 8mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

I<sup>2</sup>Cアイソレータ1
LTM2883
popup image
Cart

製造中

±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ

高精度抵抗ネットワーク1
LT5400
popup image
Cart

新規設計に推奨

整合したクワッド抵抗ネットワーク

製品モデル 製品ライフサイクル 詳細
LT5400
popup image
Cart

新規設計に推奨

整合したクワッド抵抗ネットワーク

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット 1

reference details image

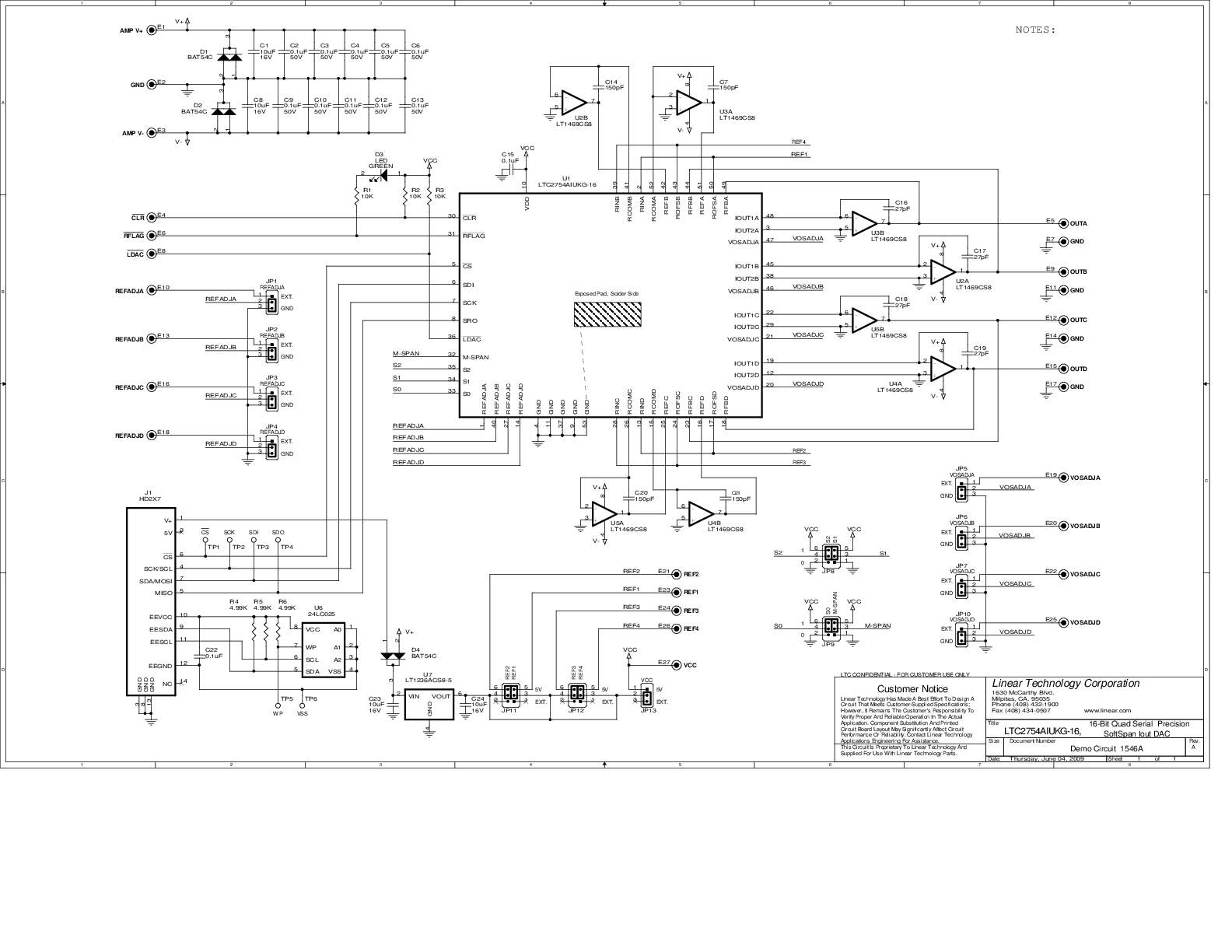

DC1546A
