製品概要

機能と利点

  • 高精度リファレンスを内蔵
    • 2.5Vフルスケール10ppm/℃(LTC2630-L)
    • 4.096Vフルスケール10ppm/℃(LTC2630-H)

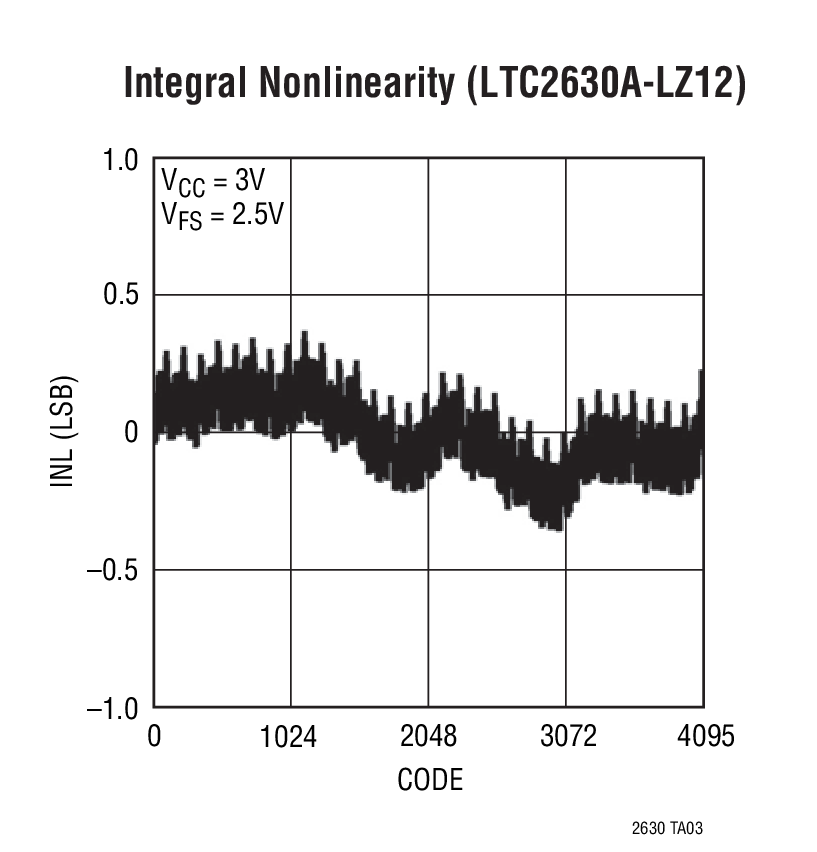

  • 最大INL誤差:1 LSB(LTC2630A-12)
  • 低ノイズ:0.7mVP-P(0.1Hz~200kHz)
  • 全温度範囲で単調性を保証
  • 内部リファレンスまたは電源をリファレンスとして選択可能
  • 電源範囲:2.7V~5.5V(LTC2630-L)
  • 低消費電力動作:180μA(3V電源時)
  • 1.8μA(最大)までのパワーダウン(CおよびIグレード)
  • ゼロまたはミッドスケールにパワーオン・リセット
  • SPIシリアル・インターフェイス
  • ダブルバッファ・データ・ラッチ

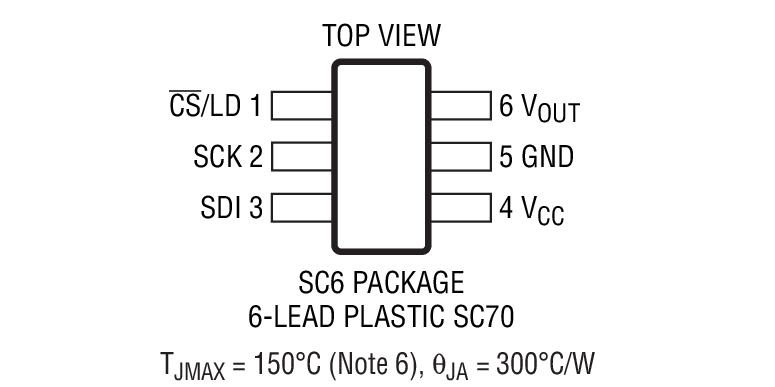

  • 小型6ピンSC70パッケージ

製品概要

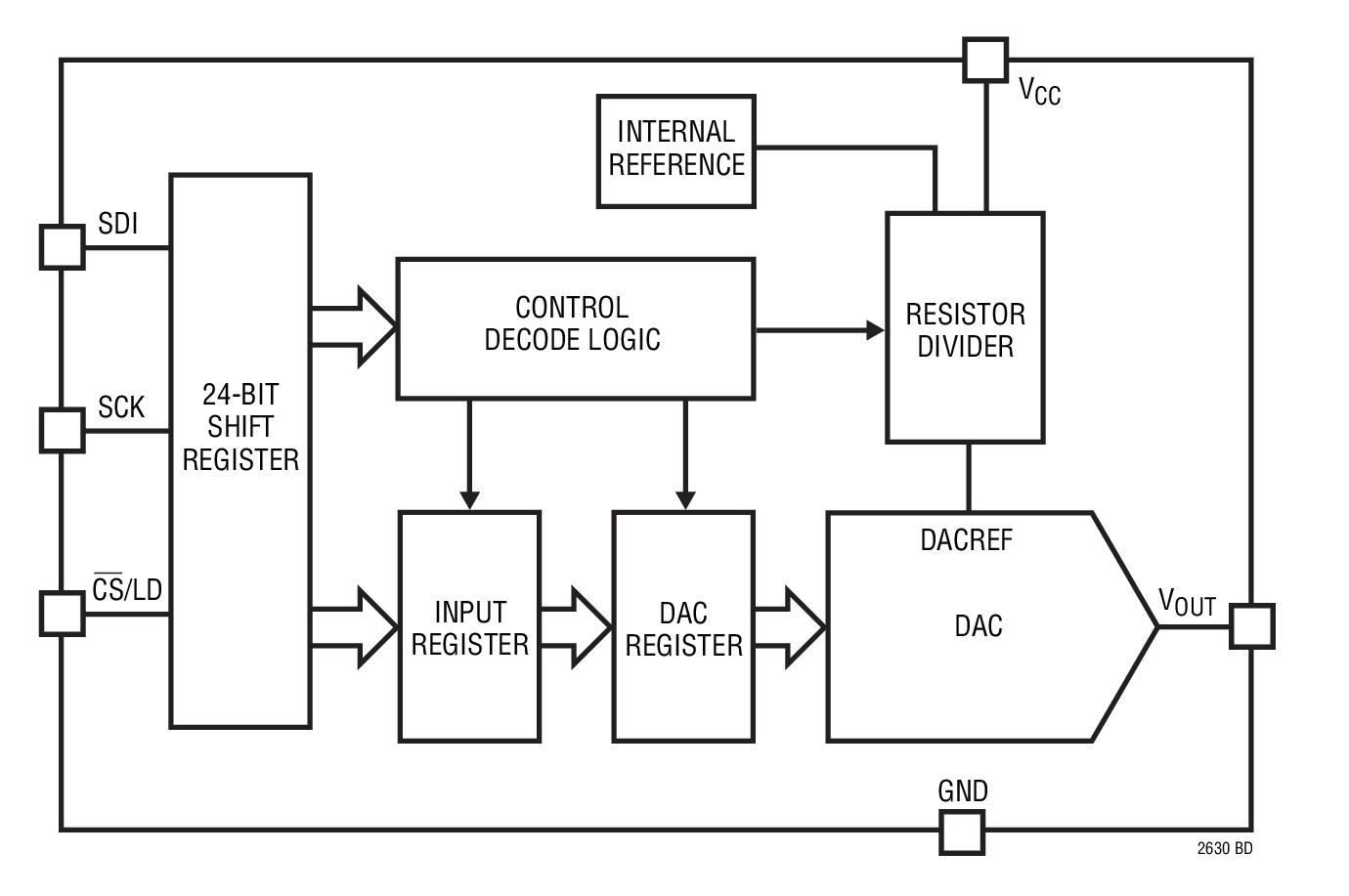

LTC2630は、高精度、低ドリフト・リファレンスを搭載した12、10および8ビット電圧出力DACファミリで、6ピンSC70パッケージで供給されます。レール・トゥ・レール出力バッファを内蔵し、単調性が保証されています。

LTC2630-Lは2.5Vのフルスケール出力を備え、2.7V~5.5Vの単一電源で動作します。LTC2630-Hは4.096Vのフルスケール出力を備え、4.5V~5.5Vの単一電源で動作します。それぞれのDACは、電源をリファレンスとして使用するモードでも動作可能で、このモードではフルスケール出力を電源電圧に設定します。

これらのデバイスは、最大50MHzのクロックレートで動作するシンプルなSPI/MICROWIRE互換3線シリアル・インタフェースを使用します。

LTC2630はパワーオン・リセット回路を内蔵しています。起動後にゼロまたはミッドスケールにリセットする選択肢があります。


アプリケーション

  • モバイル通信
  • プロセス制御および産業用オートメーション
  • 自動テスト装置
  • 携帯機器
  • 車載

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

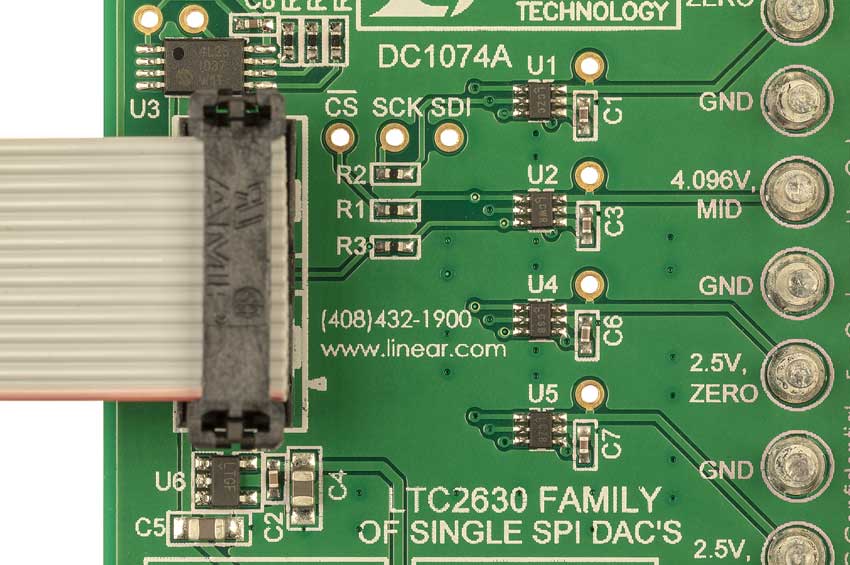

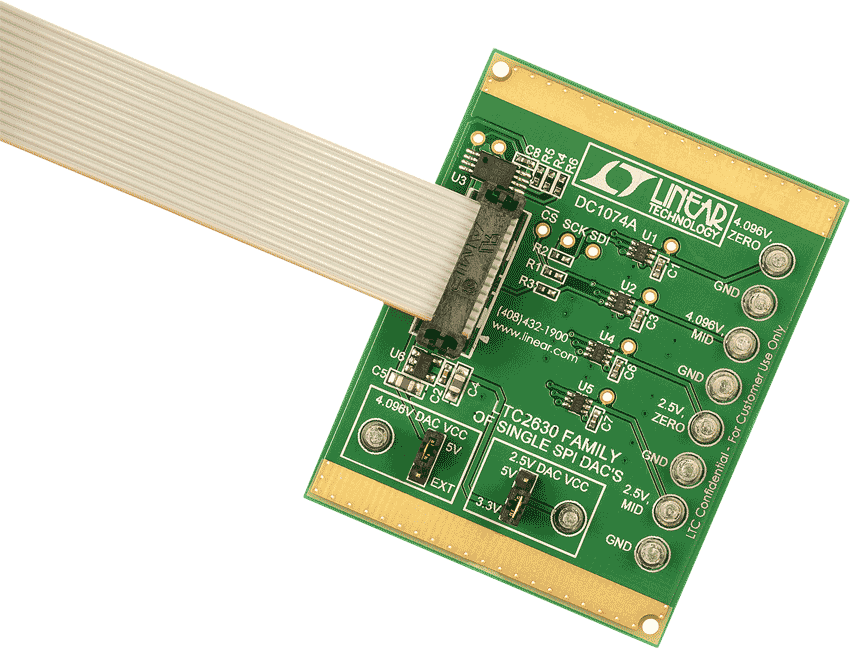

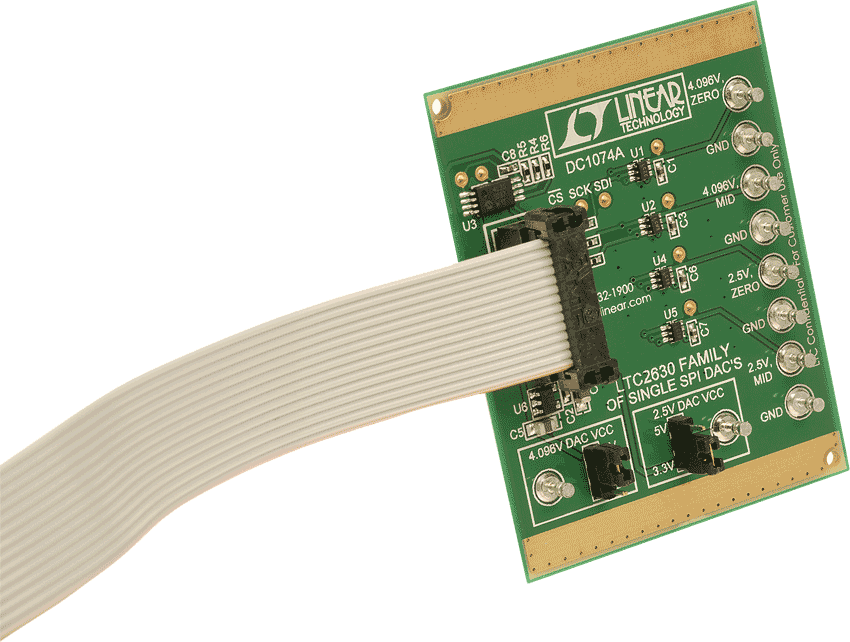

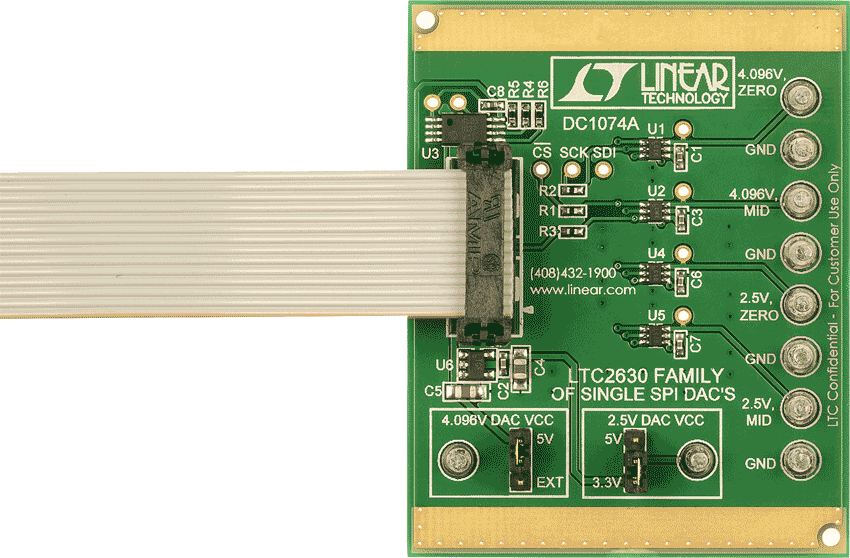

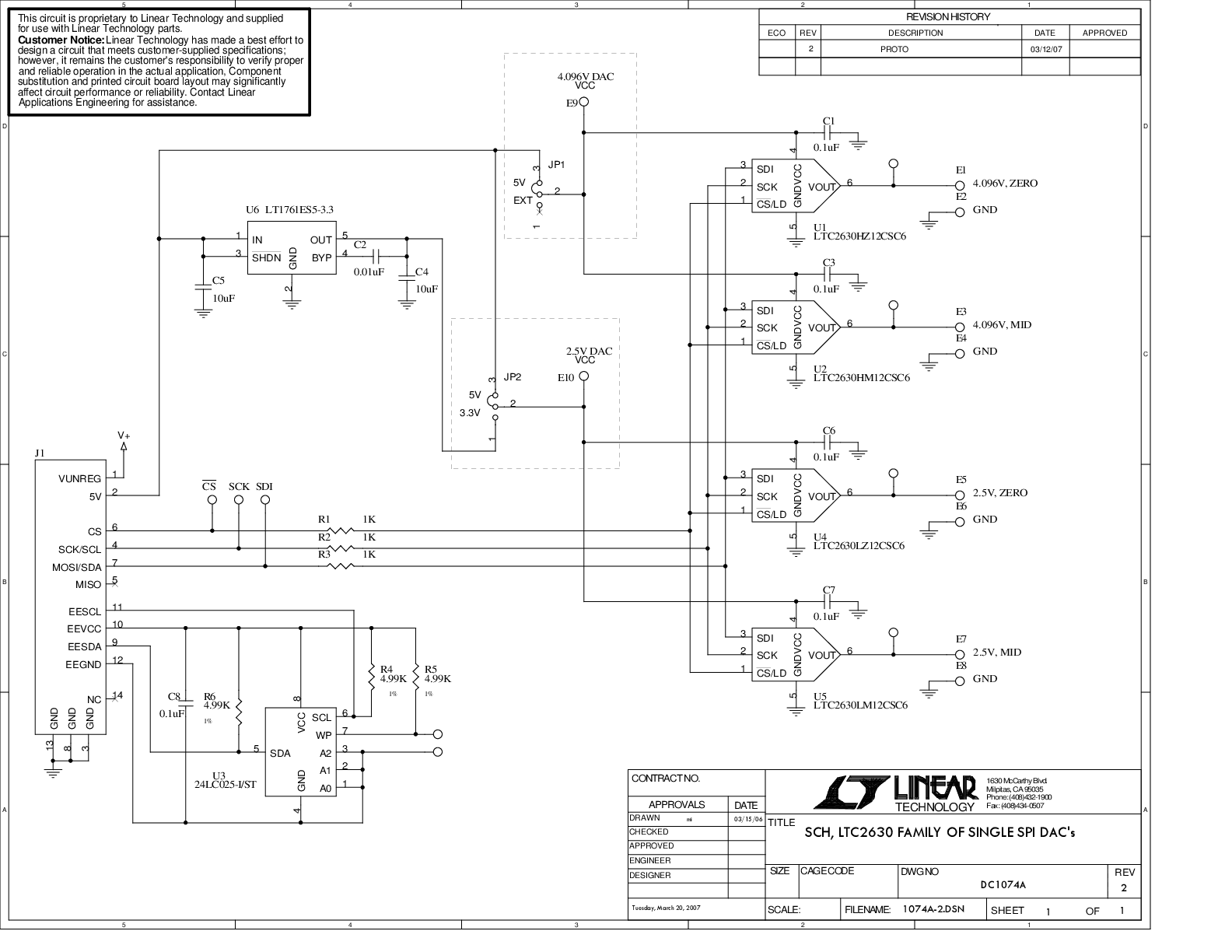

評価キット (1)

ツール

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。

Linduino
