製品概要
機能と利点
- 最小のピン互換デュアルDAC
- LTC2602：16ビット
- LTC2612：14ビット
- LTC2622：12ビット

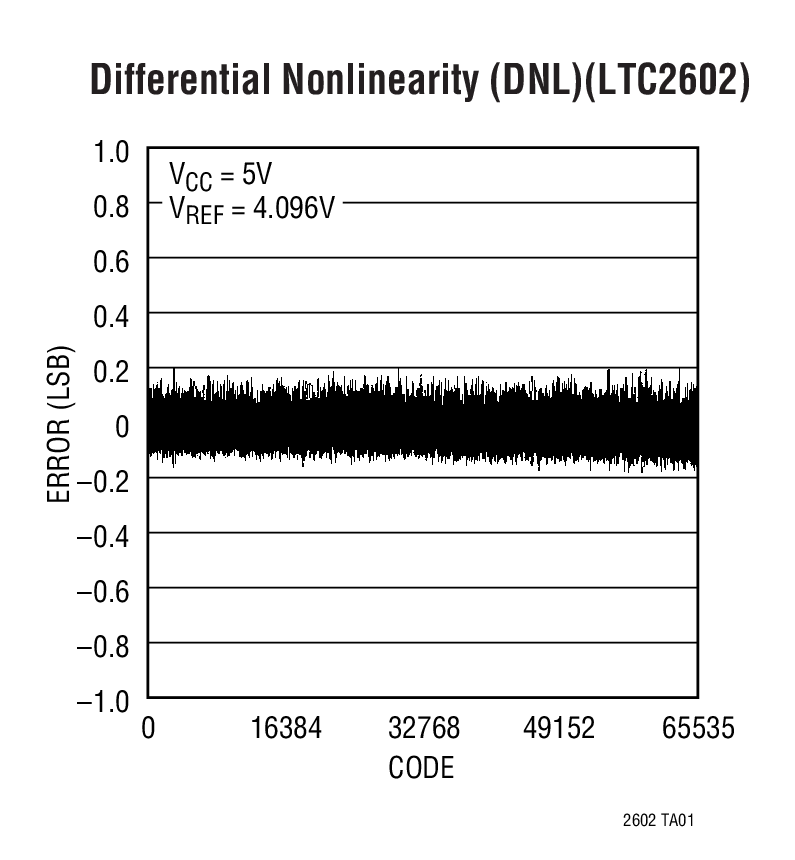

- 全温度範囲で16ビット単調性を保証
- 広い電源範囲：2.5V～5.5V
- 低消費電力動作：300μA/DAC（3V電源時）
- 1μA（最大）への個別チャネル・パワーダウン
- 非常に小さいDAC間クロストーク：30μV
- 高いレール・トゥ・レール出力ドライブ：±15mA
- ダブルバッファ・データ・ラッチ
- 10ビット・バージョンのLTC1661とピン互換

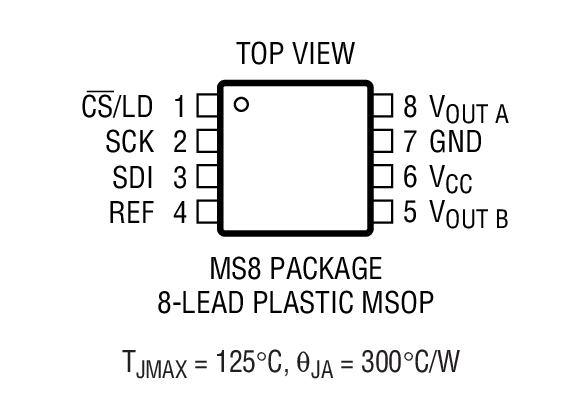

- 小型8ピンMSOPパッケージ
製品概要

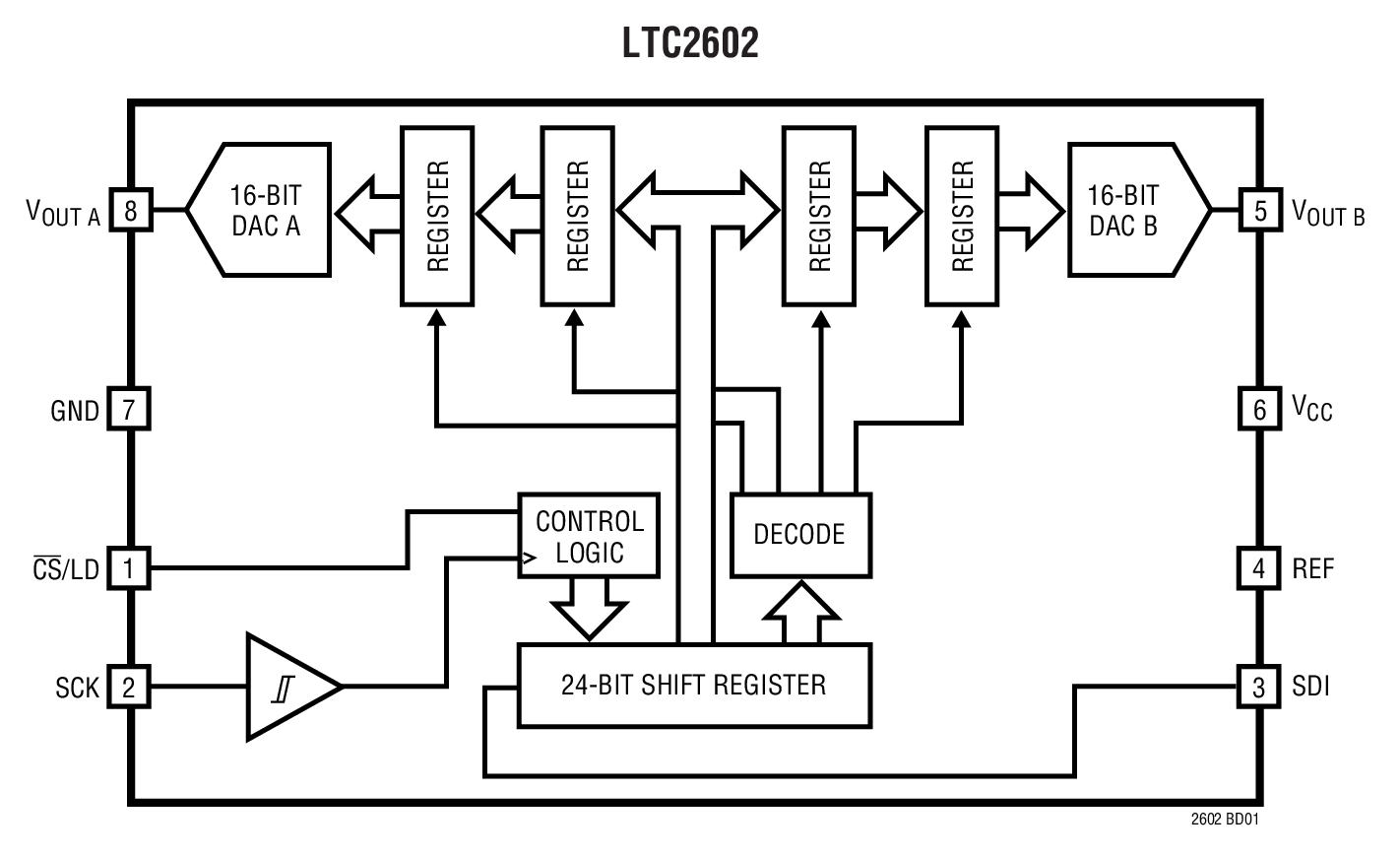

LTC2602/LTC2612/LTC2622はデュアルの16、14、12ビット、2.5V～5.5V動作、レール・トゥ・レール電圧出力DACで、8ピンMSOPパッケージで供給されます。高性能出力バッファを内蔵し、単調性が保証されています。
これらのデバイスは、単一電源、複数の電圧出力で出力ドライブ、クロストーク、ロード・レギュレーションなど優れた性能を誇ります。
これらのデバイスは最大50MHzのクロックレートで動作可能なシンプルなSPI/MICROWIRE™互換3線シリアル・インターフェイスを使用します。
LTC2602/LTC2612/LTC2622はパワーオン・リセット回路を内蔵しています。起動時の出力電圧はゼロスケールから10mV以内で、起動後はゼロスケールにとどまり、それを有効な書き込み、更新が発生するまで維持します。
アプリケーション
- モバイル通信
- プロセス制御、産業用オートメーション
- 計測
- 自動試験装置
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R461 Reliability Data3/22/2018
-
DAC Selector Card9/21/2015
-
PWM to DC in One Cycle8/7/2014
-
Voltage Output DACs3/3/2011
ツールおよびシミュレーション
Precision DAC Error Budget Tool
Precision DAC Error Budget Toolは、高精度DACシグナル・チェーンのDC精度を計算するウェブ・アプリケーションです。これは、シグナル・チェーン全体で静的誤差がどの程度累積するかを示すもので、これにより設計のトレードオフを手早く評価できます。計算には、電圧リファレンス、オペアンプ、および高精度DACが生成するDC誤差が含まれます。
