LTC2492: Easy Drive入力電流キャンセル機能付き24ビット2/4チャネル･デルタシグマ ADC データシート (Rev. )10/31/2010PDF4M
類似製品
製品概要
機能と利点
- 最大2つの差動入力または最大4つのシングルエンド入力
- Easy Drive技法により、差動入力電流がゼロのレール･トゥ･レール入力が可能
- 最大限の精度で高インピーダンス･センサを直接デジタル化
- RMSノイズ：600nV
- 高精度温度センサを内蔵
- GND～VCC の入力/リファレンス同相範囲
- 50Hz、60Hzまたは50Hz/60Hz 同時の除去モードをプログラム可能
- INL が2ppm、ミッシングコードなし
- オフセットが1ppm、フルスケール誤差が15ppm
- 2倍速/電力削減モード（内部発振器を使用した15Hz出力と80μA の7.5Hz出力）
- 待ち時間なし：新しいチャネルの選択後もデジタルフィルタは1サイクルでセトリング
- 2.7V～5.5V 単一電源動作（0.8mW）
- 内部発振器
- 4mm×3mm小型DFN パッケージ
製品概要
LTC2492は、Easy Drive™技法を採用した4チャネル（2差動チャネル）24ビット No Latency Δ∑™ADCです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース･インピーダンスを許容可能で、レール･トゥ･レール入力信号を直接デジタル化できます。
LTC2492は高精度温度センサと発振器を内蔵しています。このデバイスは（シングルエンドまたは差動モードで動作する4つのアナログ入力チャネルの組み合わせから）外部信号または内部温度センサを測定するように構成可能です。また、50Hz、60Hzまたは50Hz/60Hz同時のライン周波数除去をプログラムできます。内部温度センサは分解能が30分の1℃、絶対精度は2℃です。
LTC2492はリファレンス電圧と関係なく、広い同相入力電圧範囲（0V～VCC）が可能です。シングルエンドまたは差動入力のあらゆる組み合わせを選択可能で、新しいチャネルを選択した後の最初の変換が有効です。
アプリケーション
- ダイレクト･センサ･デジタイザ
- 直接温度測定
- 計測
- 産業用プロセス制御
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

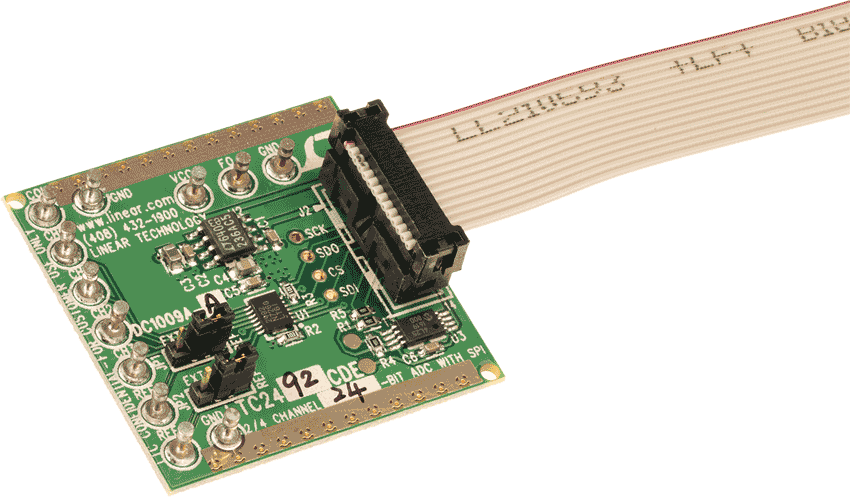

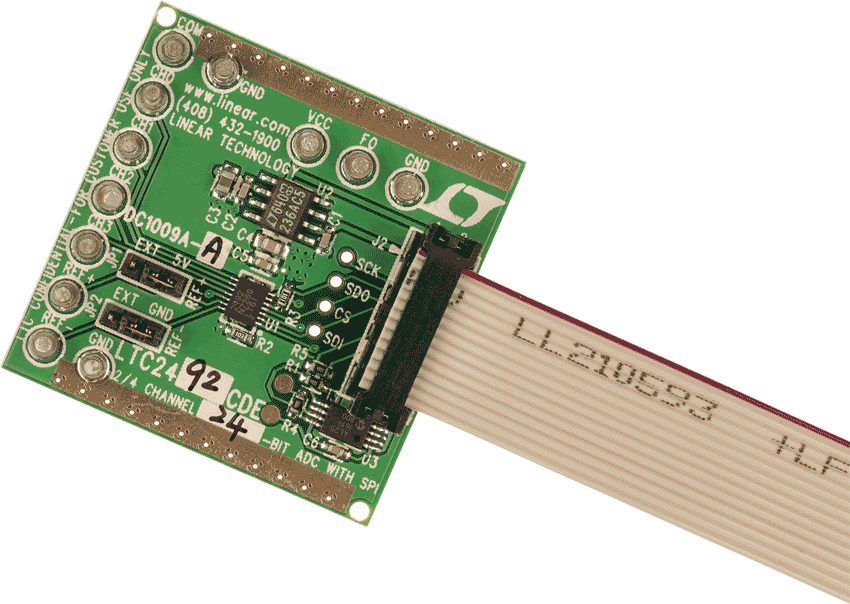

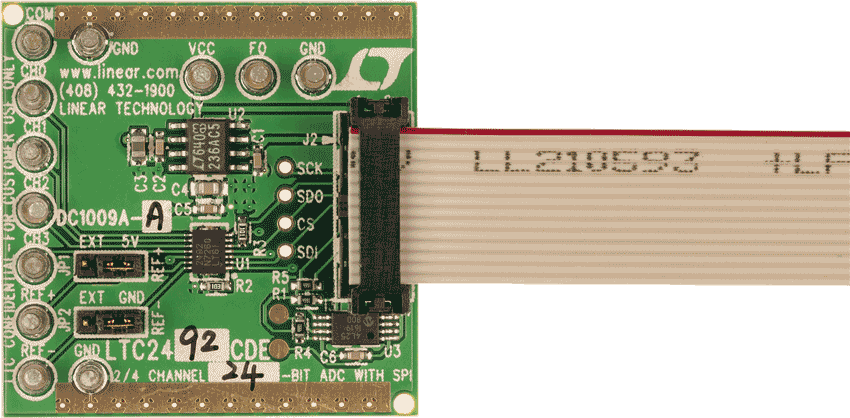

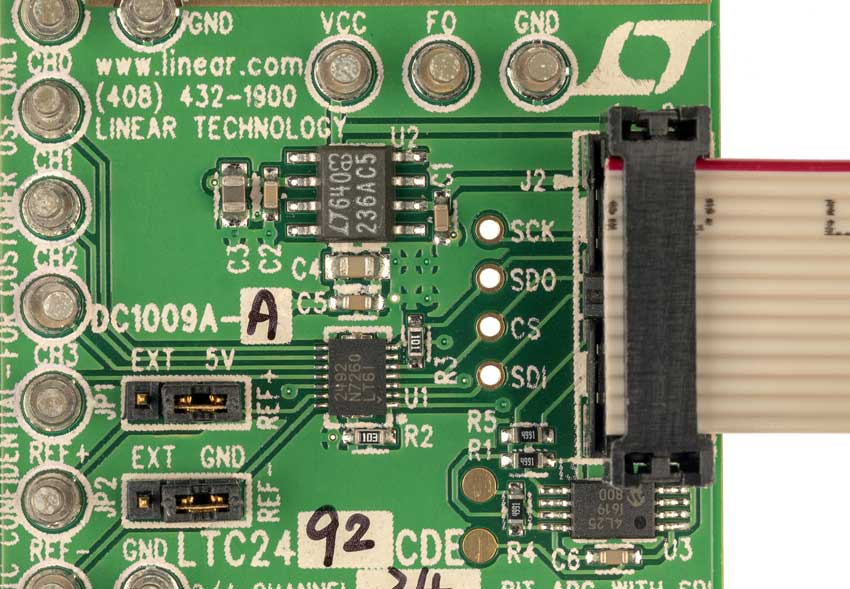

評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018PDF31 K
-
DC1009A - Demo Manual6/19/2012PDF191K
-
DN379 - Easy DriveTM ADCによる高インピーダンス・センサの測定の簡素化4/20/2006PDF412K
-
DN368 - 入力電流誤差をキャンセルするEasy DriveデルタシグマADコンバータ2/2/2006PDF40K
-
No Latencyデルタシグマ™ADC11/21/2012PDF457K
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010PDF454K
-
Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort3/1/2007 LT Journal
ソフトウェア & システム
評価用ソフトウェア
EXE
14.18 M
QuikEval
QuikEvalシステムは、USBベースの製品デモンストレーションおよびデータ収集システムで、製品の性能を迅速に評価することができます。 このシステムは、特定の製品用の個々のドータ・カードに接続するUSBデータ・アクイジション・コントローラ・ボード（DC590B）で構成されています。
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2492CDE#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2492CDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2492IDE#PBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead DFN (4mm x 3mm w/ EP) | |
| LTC2492IDE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 14-Lead DFN (4mm x 3mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R461 Reliability Data |
