LTC2489

Easy Drive入力電流キャンセル機能およびI2Cインターフェイス付き16ビット2/4チャネル・デルタシグマ ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.60
機能
  • 最大2つの差動入力または最大4つのシングルエンド入力
  • Easy Drive技法により、差動入力電流がゼロのレール・トゥ・レール入力が可能
  • 最大限の精度で高インピーダンス・センサを直接デジタル化
  • 9つのアドレスと1つの同期用グローバル・アドレスを備えた2線I2Cインターフェイス
  • RMSノイズ:600nV(遷移ノイズ:0.02LSB)
  • GND~VCCの入力/リファレンス同相範囲
  • 50Hz/60Hz同時除去
  • INL が2ppm、ミッシングコードなし
  • オフセットが1ppm、フルスケール誤差が15ppm
  • 待ち時間なし:新しいチャネルの選択後もデジタルフィルタは1サイクルでセトリング
  • 2.7V~5.5V 単一電源動作(0.8mW)
  • 内部発振器
  • 4mm×3mmの小型DFNパッケージ
製品概要
show more Icon

LTC2489は、Easy Drive技法と2線I2Cインターフェイスを採用した4チャネル(2差動チャネル)16ビットNo Latency Δ∑ADCです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース・インピーダンスを許容可能で、レール・トゥ・レール入力信号を直接デジタル化できます。

LTC2489は発振器を内蔵しています。このデバイスはシングルエンドまたは差動モードで動作する4つのアナログ入力チャネルの組み合わせから外部信号を測定するように構成可能です。また、50Hzおよび60Hzのライン周波数を自動的に同時除去します。

LTC2489はリファレンス電圧と関係なく、広い同相入力電圧範囲(0V~VCC)が可能です。シングルエンドまたは差動入力のあらゆる組み合わせを選択可能で、新しいチャネルを選択した後の最初の変換が有効です。マルチプレクサ出力にアクセスすることにより、オプションの外付けアンプをすべてのアナログ入力間で共有できます。また、自動較正によって、付随するオフセットやドリフトが連続的に排除されます。


アプリケーション

  • ダイレクト・センサ・デジタイザ
  • 直接温度測定
  • 計測
  • 産業用プロセス制御

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2489CDE#PBF
  • HTML
  • HTML
LTC2489CDE#TRPBF
  • HTML
  • HTML
LTC2489IDE#PBF
  • HTML
  • HTML
LTC2489IDE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2489CDE#PBF

製造中

LTC2489CDE#TRPBF

製造中

LTC2489IDE#PBF

製造中

LTC2489IDE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC2489CDE#PBF

製造中

LTC2489CDE#TRPBF

製造中

LTC2489IDE#PBF

製造中

LTC2489IDE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

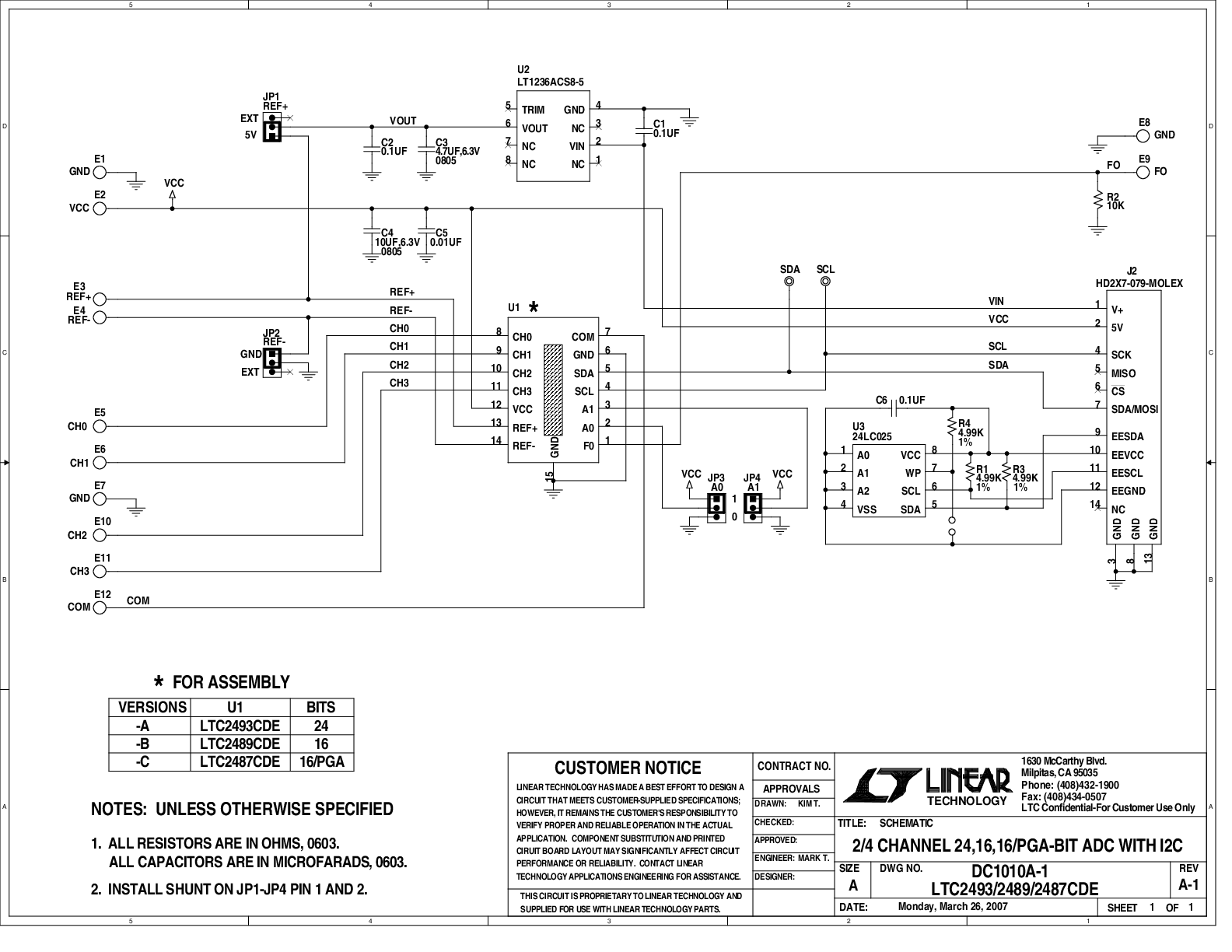

DC1010A-B

LTC2489 | 16-Bit 4/2-Channel I2C Easy Drive ΔΣ ADC (Requires DC590B)

zoom

DC1010A-B

LTC2489 | 16-Bit 4/2-Channel I2C Easy Drive ΔΣ ADC (Requires DC590B)

LTC2489 | 16-Bit 4/2-Channel I2C Easy Drive ΔΣ ADC (Requires DC590B)

製品の詳細

DC1010A-B: Demo Board for the LTC2489 16-Bit 2-/4-Channel ΔΣ ADC with Easy Drive Input Current Cancellation and I2C Interface.
