LTC6993-1
製造中TimerBlox: 単安定パルス発生器(ワンショット)
- 製品モデル
- 72
- 1Ku当たりの価格
- 最低価格:$1.72
Viewing:
製品の詳細
- パルス幅範囲:1µs~33.6秒
- 1~3本の抵抗で設定可能
- パルス幅の最大誤差:
- 512µsを超えるパルス幅で2.3%未満
- 8µs~512µsのパルス幅で3.4%未満
- 1µs~8µsのパルス幅で4.9%未満
- 4種類のオプション:
- 立ち上がりエッジまたは立ち下がりエッジでトリガ
- 再トリガ可能または再トリガ不可
- 正または負の出力パルスに設定可能
- 高速回復時間
- 2.25V~5.5Vの単一電源動作
- 電源電流:10µsのパルス幅で70µA
- 起動時間:500µs
- 20mAをソース/シンクするCMOS出力ドライバ
- 動作温度範囲:-55°C~125°C
- 高さの低い(1mm) SOT-23 (ThinSOT™)および2mm × 3mm DFNパッケージ
LTC6993 は、1µs~33.6秒の範囲でパルス幅を設定可能な単安定マルチバイブレータ(別称ワンショット・パルス発生器)です。LTC6993は TimerBlox®汎用シリコン・タイミング・デバイス・ファミリの製品です。
1本の抵抗(RSET)で、内部のマスター発振器の周波数が設定され、これによりLTC6993のタイムベースが設定されます。出力パルス幅は、このマスター発振器と、1から221までの8つの分周比(NDIV)に設定可能な内部クロック分周器によって決まります。
Device | Input Polarity | Retrigger |
LTC6993-1 | Rising-Edge | No |
LTC6993-2 | Rising-Edge | Yes |
LTC6993-3 | Falling-Edge | No |
LTC6993-4 | Falling-Edge | Yes |
アプリケーション
- ウォッチドッグ・タイマ
- 周波数ディスクリミネータ
- ミッシング・パルスの検出
- エンベロープ検出
- 高振動、高加速環境
- バッテリ駆動の携帯機器
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
ビデオ 2
ソリューション・カタログ 1
サードパーティ・ソリューション 1
製品セレクタ・カード 1
プレス・リリース 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC6993CDCB-1#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-1#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-2#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-2#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-3#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-3#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-4#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CDCB-4#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993CS6-1#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-1#TRPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-2#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-2#TRPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-3#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-3#TRPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-4#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993CS6-4#TRPBF | 6-Lead TSOT-23 | ||
LTC6993HDCB-1#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-1#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-2#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-2#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-3#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-3#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-4#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HDCB-4#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993HS6-1#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-1#TRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-1#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-1#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-2#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-2#TRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-2#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-2#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-3#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-3#TRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-3#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-3#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-4#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-4#TRPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-4#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993HS6-4#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993IDCB-1#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-1#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-2#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-2#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-3#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-3#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-4#TRMPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IDCB-4#TRPBF | 6-Lead DFN (2mm x 3mm w/ EP) | ||
LTC6993IS6-1#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-1#TRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-1#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-1#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-2#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-2#TRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-2#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-2#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-3#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-3#TRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-3#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-3#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-4#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-4#TRPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-4#WTRMPBF | 6-Lead TSOT-23 | ||
LTC6993IS6-4#WTRPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-1#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-1#TRPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-2#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-2#TRPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-3#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-3#TRPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-4#TRMPBF | 6-Lead TSOT-23 | ||
LTC6993MPS6-4#TRPBF | 6-Lead TSOT-23 |
製品モデル | 製品ライフサイクル | PCN |
---|---|---|
6 30, 2020 - 20_0244 Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan) |
||
LTC6993CDCB-1#TRMPBF | 製造中 | |
LTC6993CDCB-1#TRPBF | 製造中 | |
LTC6993CDCB-2#TRMPBF | 製造中 | |
LTC6993CDCB-2#TRPBF | 製造中 | |
LTC6993CDCB-3#TRMPBF | 製造中 | |
LTC6993CDCB-3#TRPBF | 製造中 | |
LTC6993CDCB-4#TRMPBF | 製造中 | |
LTC6993CDCB-4#TRPBF | 製造中 | |
LTC6993CS6-1#TRMPBF | 製造中 | |
LTC6993CS6-1#TRPBF | 製造中 | |
LTC6993CS6-2#TRMPBF | 製造中 | |
LTC6993CS6-2#TRPBF | 製造中 | |
LTC6993CS6-3#TRMPBF | 製造中 | |
LTC6993CS6-3#TRPBF | 製造中 | |
LTC6993CS6-4#TRMPBF | 製造中 | |
LTC6993CS6-4#TRPBF | 製造中 | |
LTC6993HDCB-1#TRMPBF | 製造中 | |
LTC6993HDCB-1#TRPBF | 製造中 | |
LTC6993HDCB-2#TRMPBF | 製造中 | |
LTC6993HDCB-2#TRPBF | 製造中 | |
LTC6993HDCB-3#TRMPBF | 製造中 | |
LTC6993HDCB-3#TRPBF | 製造中 | |
LTC6993HDCB-4#TRMPBF | 製造中 | |
LTC6993HDCB-4#TRPBF | 製造中 | |
LTC6993HS6-1#TRMPBF | 製造中 | |
LTC6993HS6-1#TRPBF | 製造中 | |
LTC6993HS6-1#WTRMPBF | 製造中 | |
LTC6993HS6-1#WTRPBF | ||
LTC6993HS6-2#TRMPBF | 製造中 | |
LTC6993HS6-2#TRPBF | 製造中 | |
LTC6993HS6-2#WTRMPBF | ||
LTC6993HS6-2#WTRPBF | ||
LTC6993HS6-3#TRMPBF | 製造中 | |
LTC6993HS6-3#TRPBF | 製造中 | |
LTC6993HS6-3#WTRMPBF | ||
LTC6993HS6-3#WTRPBF | ||
LTC6993HS6-4#TRMPBF | 製造中 | |
LTC6993HS6-4#TRPBF | 製造中 | |
LTC6993HS6-4#WTRMPBF | ||
LTC6993HS6-4#WTRPBF | ||
LTC6993IDCB-1#TRMPBF | 製造中 | |
LTC6993IDCB-1#TRPBF | 製造中 | |
LTC6993IDCB-2#TRMPBF | 製造中 | |
LTC6993IDCB-2#TRPBF | 製造中 | |
LTC6993IDCB-3#TRMPBF | 製造中 | |
LTC6993IDCB-3#TRPBF | 製造中 | |
LTC6993IDCB-4#TRMPBF | 製造中 | |
LTC6993IDCB-4#TRPBF | 製造中 | |
LTC6993IS6-1#TRMPBF | 製造中 | |
LTC6993IS6-1#TRPBF | 製造中 | |
LTC6993IS6-1#WTRMPBF | ||
LTC6993IS6-1#WTRPBF | ||
LTC6993IS6-2#TRMPBF | 製造中 | |
LTC6993IS6-2#TRPBF | 製造中 | |
LTC6993IS6-2#WTRMPBF | ||
LTC6993IS6-2#WTRPBF | ||
LTC6993IS6-3#TRMPBF | 製造中 | |
LTC6993IS6-3#TRPBF | 製造中 | |
LTC6993IS6-3#WTRMPBF | ||
LTC6993IS6-3#WTRPBF | ||
LTC6993IS6-4#TRMPBF | 製造中 | |
LTC6993IS6-4#TRPBF | 製造中 | |
LTC6993IS6-4#WTRMPBF | ||
LTC6993IS6-4#WTRPBF | ||
LTC6993MPS6-1#TRMPBF | 製造中 | |
LTC6993MPS6-1#TRPBF | 製造中 | |
LTC6993MPS6-2#TRMPBF | 製造中 | |
LTC6993MPS6-2#TRPBF | 製造中 | |
LTC6993MPS6-3#TRMPBF | 製造中 | |
LTC6993MPS6-3#TRPBF | 製造中 | |
LTC6993MPS6-4#TRMPBF | 製造中 | |
LTC6993MPS6-4#TRPBF | 製造中 |
これは最新改訂バージョンのデータシートです。

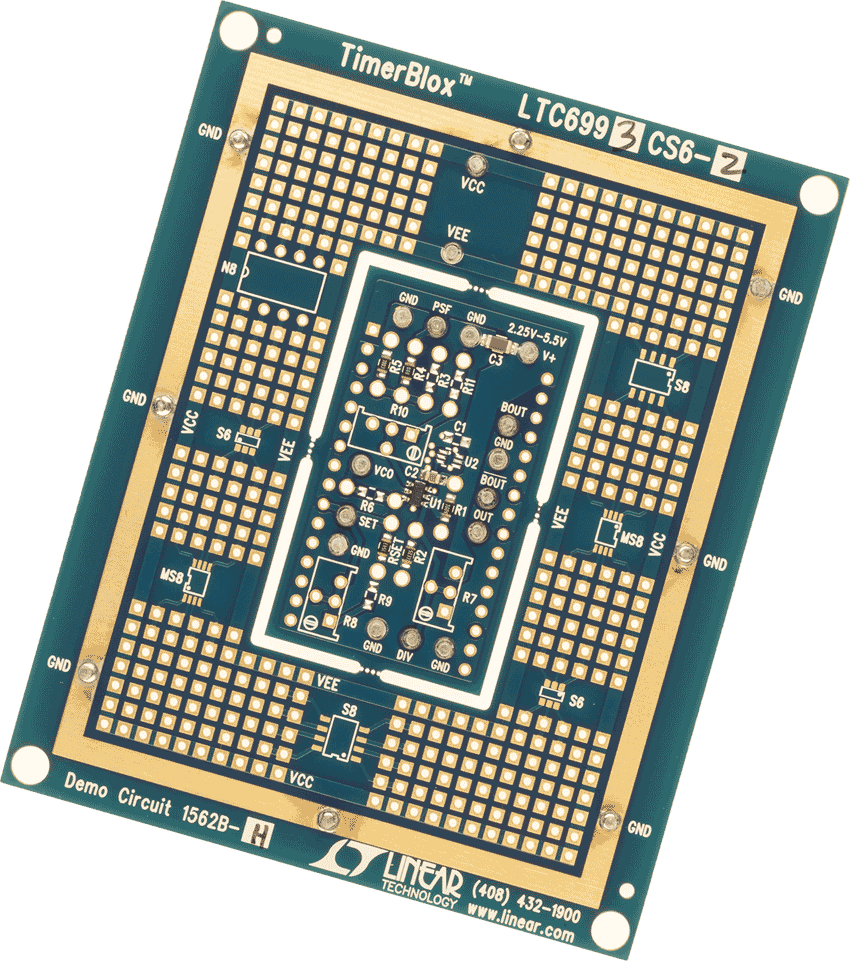

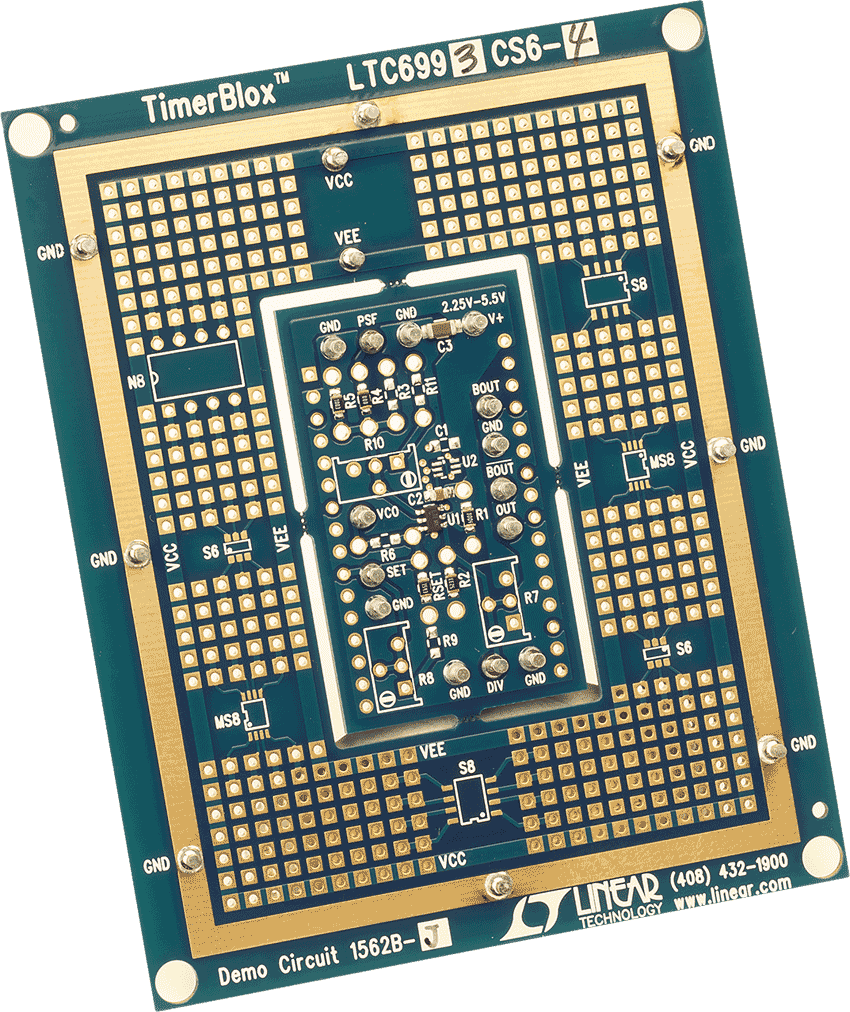

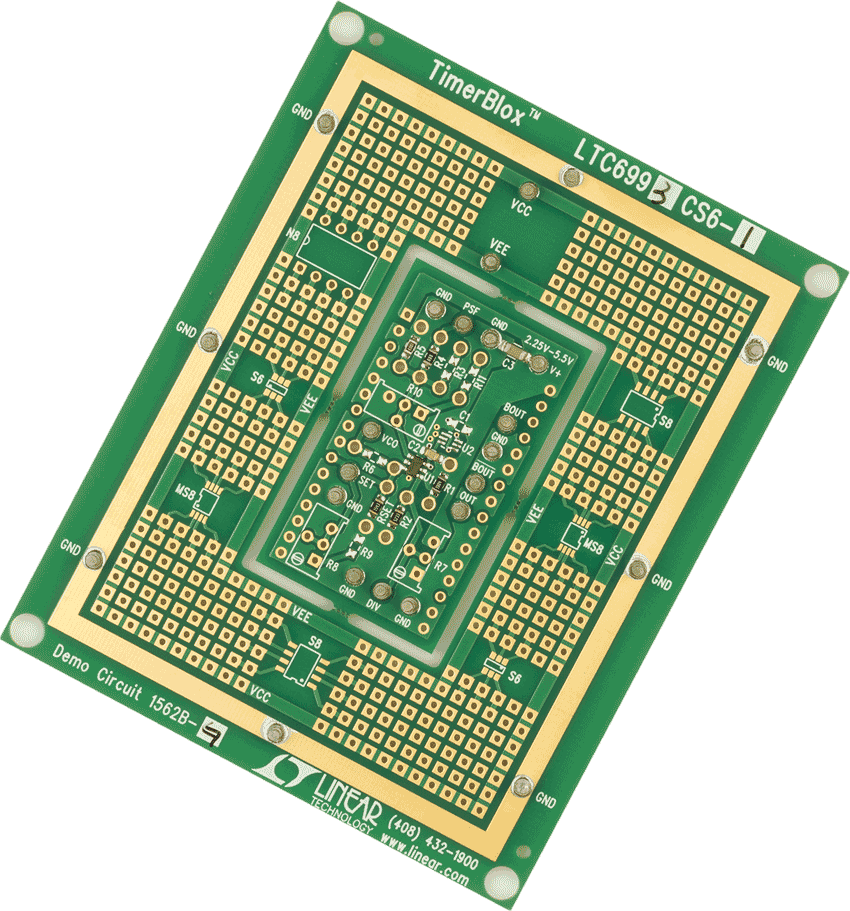

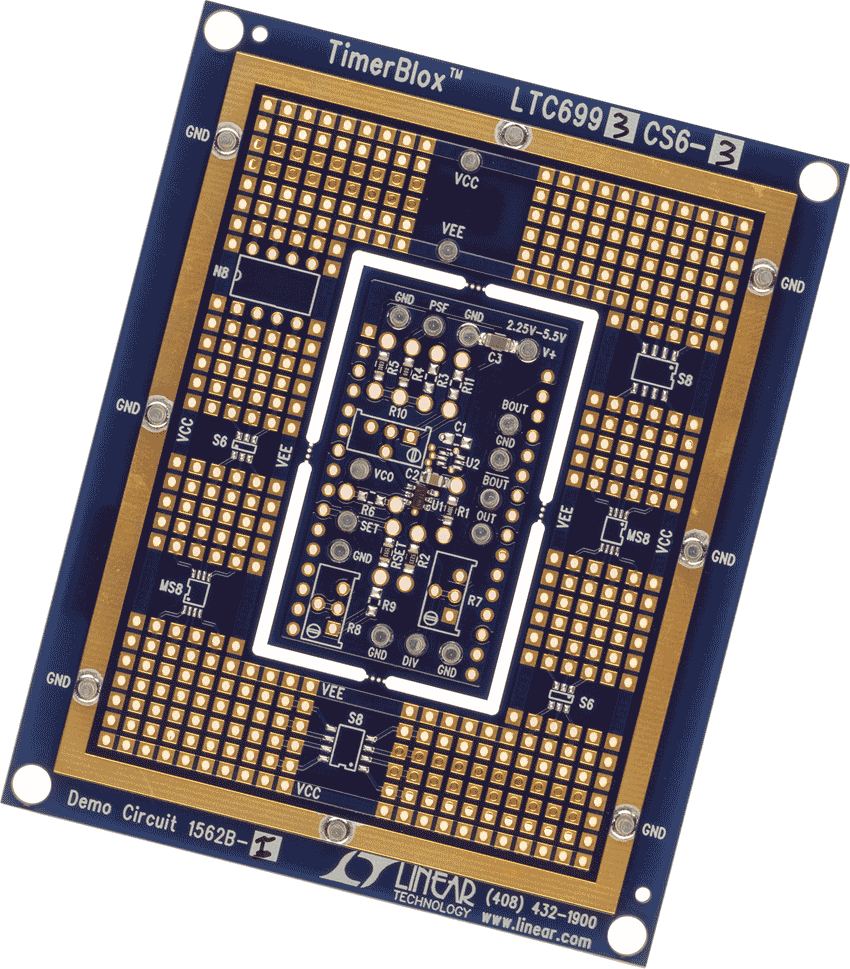

ハードウェア・エコシステム
ツールおよびシミュレーション
LTspice 3
- ltc6993-1 - Counters, Timers and Delay Linear
- LTC6993 / LTC6994 Demo Circuit - Consecutive Test Sequencer (1 sec Duration Sequential Test Pulses after Initial Delay)
- LTC6993-2 Demo Circuit - Pulse Staircase Ramp Generator
下記製品はLTspiceで使用することが出来ます。:
- LTC6993-1
- LTC6993-2
- LTC6993-3
- LTC6993-4
LTC6993: ワンショット・パルス発生
ツールを開く
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
