製品概要
機能と利点
- Easy Drive™技術により、差動入力電流がゼロのレール・トゥ・レール入力が可能
- 最高の精度で高インピーダンスのセンサを直接デジタル化
- プログラム可能な利得：1～256
- 入力/リファレンス同相範囲：GND～VCC
- 2線I2Cインタフェース
- 50Hz、60Hz、または50Hz/60Hz同時の除去モードをプログラム可能
- INL：2ppm (0.25LSB)、欠落コードなし
- オフセット：1ppm、フルスケール誤差：15ppm
- 2倍速モードを選択可能
- 待ち時間なし：デジタル・フィルタにより1サイクル以内に安定化
- 2.7V～5.5Vの単一電源動作
- 内部発振器
- 6つのアドレスと1つの同期用グローバル・アドレス
- 小型(3mm × 3mm) 10ピンDFN パッケージ
製品概要
LTC2481は、16ビットの正符号No Latency ΔΣ™アナログ－デジタル・コンバータ、特許取得のEasy Drive技法、I2C デジタル・インタフェースを組み合わせたデバイスです。特許取得のサンプリング回路は、差動入力電流の自動キャンセルにより、ダイナミック入力電流誤差や内部バッファの欠点を排除します。このため、優れたDC精度を維持しながら、大きい外部ソース・インピーダンスを許容し、レール・トゥ・レールの入力範囲の入力信号を直接デジタル化できます。
LTC2481は利得を設定可能な回路と発振器を内蔵しています。LTC2481はI2Cインタフェースを介して、1～256の利得を8段階で設定し、外部信号または内部温度センサをデジタル化し、50Hz、60Hz または50Hz/60Hz同時のライン周波数を除去するように構成可能です。また、2倍速モード動作にも設定可能です。
LTC2481では、リファレンス電圧と関係なく、広い同相入力電圧範囲（0V～VCC）が可能です。リファレンスは最小100mVにすることも、VCCに直接接続することもできます。LTC2481は調整済みの発振器を内蔵しているので、外付けの水晶発振子や発振器が不要です。オフセットとフルスケールの較正が絶え間なく透過的に行われるので、絶対精度と低ドリフトが自動的に維持されます。
アプリケーション
- ダイレクト･センサ･デジタイザ
- 秤
- 直接温度測定
- 歪みゲージ･トランスジューサ
- 計測器
- 産業用プロセス制御
- DVMおよびメータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R461 Reliability Data3/22/2018
-

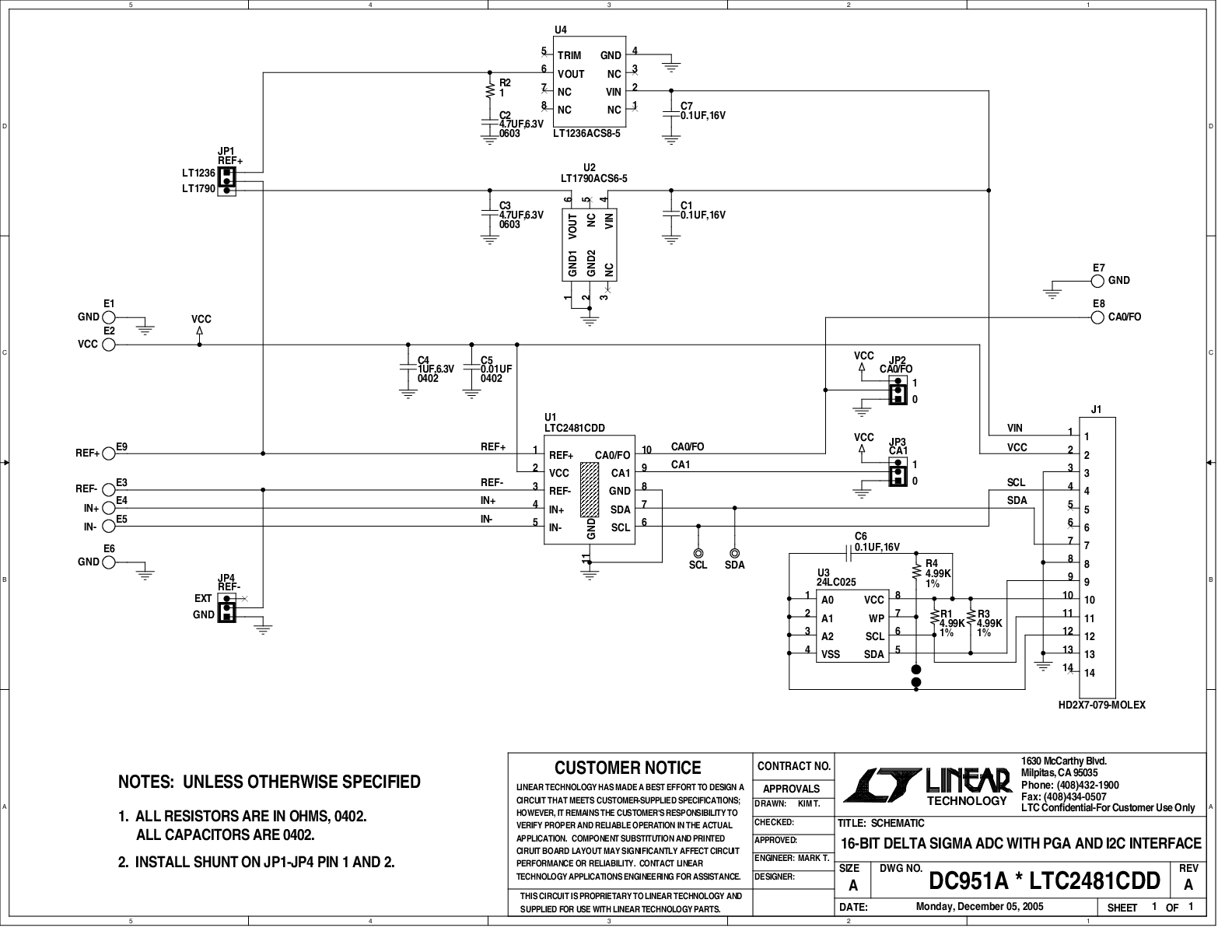

DC951A - Demo Manual6/20/2013
-
No Latencyデルタシグマ™ADC11/21/2012
-
Ultra-Tiny 16-Bit ΔΣ ADC Family6/29/2010
-
Easy Drive Delta-Sigma ADCs Deliver Powerful Features and Reduce Design Effort3/1/2007 LT Journal
