LTC2448

製造中

速度/分解能を選択可能な24ビット高速8チャネル/16チャネル デルタシグマ ADC

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 最大8つの差動入力チャネルまたは最大16のシングルエンド入力チャネル
  • 出力レート：最大8kHz
  • マルチプレクス・レート：最大4kHz
  • 速度または分解能を選択可能
  • 出力レート1.76kHzでのノイズ：2μVRMS
  • 50/60Hz同時除去、出力レート13.8Hz時のノイズ：200nVRMS
  • あらゆる入力およびリファレンス状態に対して、変調器安定度とロックアップ耐性を保証
  • INL 0.0005%、ミッシング・コードなし
  • オートスリープにより、6.9Hzで20μA動作が可能
  • 5μV以下のオフセット（4.5V < VCC < 5.5V、-40℃～85℃時）
  • GND～VCCの同相範囲をもつ差動入力と差動リファレンス
  • 待ち時間なしモード、新チャネルの選択後も各変換が正確
  • 内部発振器－外付け部品が不要
  • LTC2445/LTC2449はMUXOUT/ADCINを装備し、外部バッファや外部利得に対応
  • 小型QFN 5mm×7mmパッケージ

LTC2444/LTC2445/LTC2448/LTC2449は、8/16チャネル（4/8差動チャネル）高速24ビットNo Latency デルタ－シグマ™ ADCです。独自のデルタシグマ・アーキテクチャを採用し、速度と分解能を変更可能です。シンプルな4線シリアル・インターフェイスを介して、変換結果間の待ち時間なしに、またDC精度（オフセット、フルスケール、直線性、ドリフト）の変化なしに、6.9Hz/280nVRMS～3.5kHz/25μVRMS（外部発振器使用時は4kHz）の範囲で10種類の速度と分解能の組み合わせを選択可能です。また、2倍速モードを選択できるので、1サイクルの待ち時間で最大7kHz（外部発振器使用時は8kHz）の出力レートが可能です。

VREFと関係なくGND～VCCの同相入力範囲で、シングルエンドまたは差動入力のあらゆる組み合わせを選択可能です。1倍速モードで動作する場合、速度、分解能、チャネルを新しく選択した後の最初の変換が有効です。変換と変換の間にセトリング・タイムがないので、8つの差動チャネルすべてを500Hzのレートでスキャンすることができます。変換が終了するごとにコンバータが内部でリセットされるので、連続する変換と変換の間にメモリ効果がなく、高次デルタシグマ変調器の安定性を保証できます。


アプリケーション

  • 高速マルチプレクス
  • 秤
  • 自動レンジ設定の6桁DVM
  • 直接温度測定
  • 高速データ収集
LTC2448
速度/分解能を選択可能な24ビット高速8チャネル/16チャネル デルタシグマ ADC
Simple 24-Bit Variable Speed Data Acquisition System LTC2444/LTC2448 Speed vs RMS Noise Product Package 1 Product Package 2 Product Package 3 Product Package 4
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
マッチング抵抗およびトランジスタ 1
LT5400
新規設計に推奨 整合したクワッド抵抗ネットワーク
電圧リファレンス 1
LT1461
製造中 マイクロパワー、高精度、低損失シリーズ電圧リファレンス・ファミリ
発振器 1
LTC6991
製造中 TimerBlox：リセット可能な低周波数発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 3

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC845A

LTC2448UHF | 24-Bit High Speed 8-/16-Channel Delta Sigma ADC (Requires DC590)

今すぐ購入 詳細を表示

製品詳細

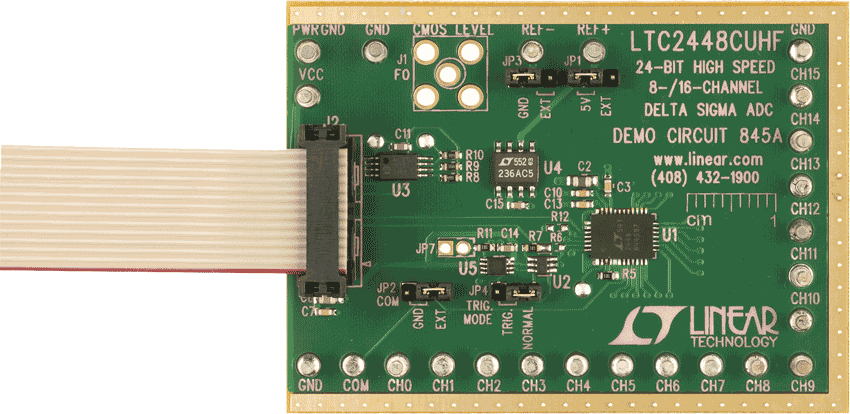

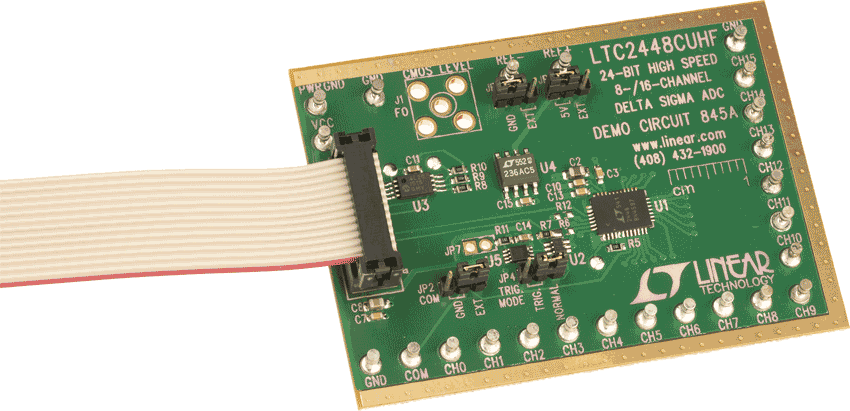

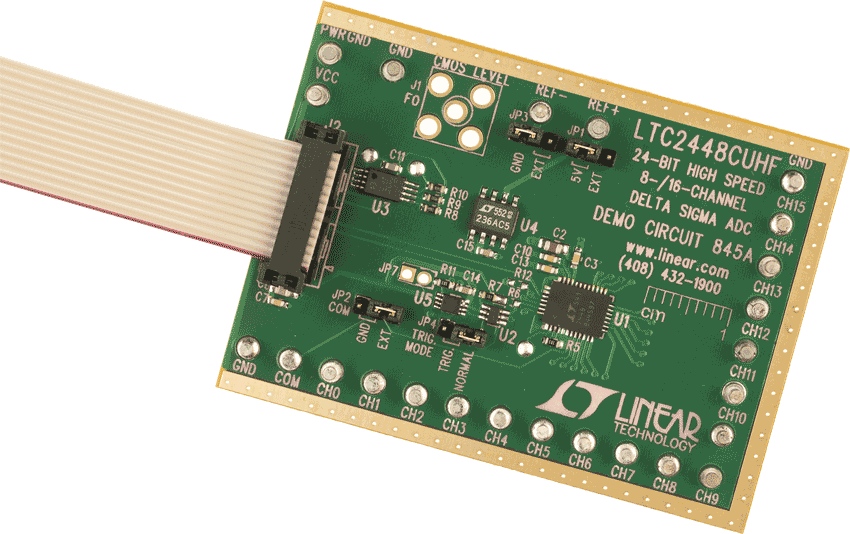

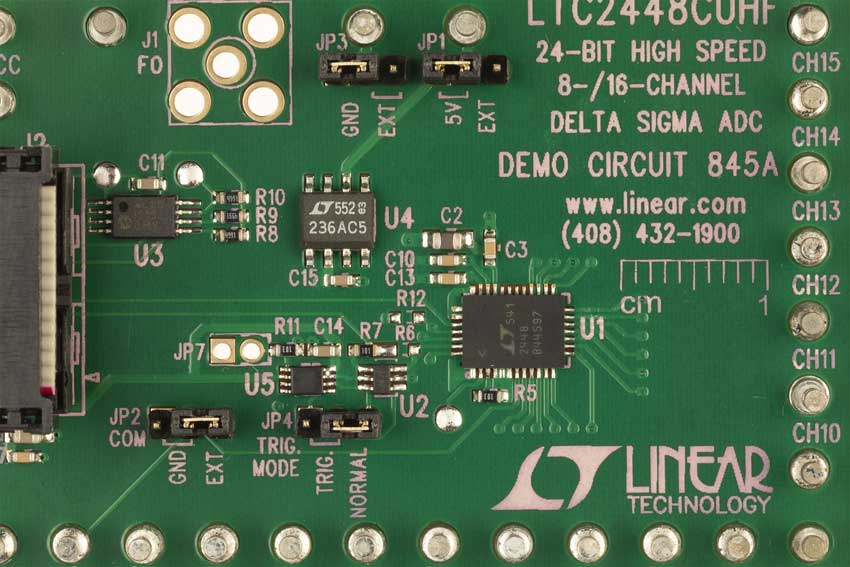

DC845A: Demo Board for the LTC2448 24-Bit High Speed 8-/16-Channel Delta Sigma ADCs with Selectable Speed/Resolution.
DC845A
LTC2448UHF | 24-Bit High Speed 8-/16-Channel Delta Sigma ADC (Requires DC590)

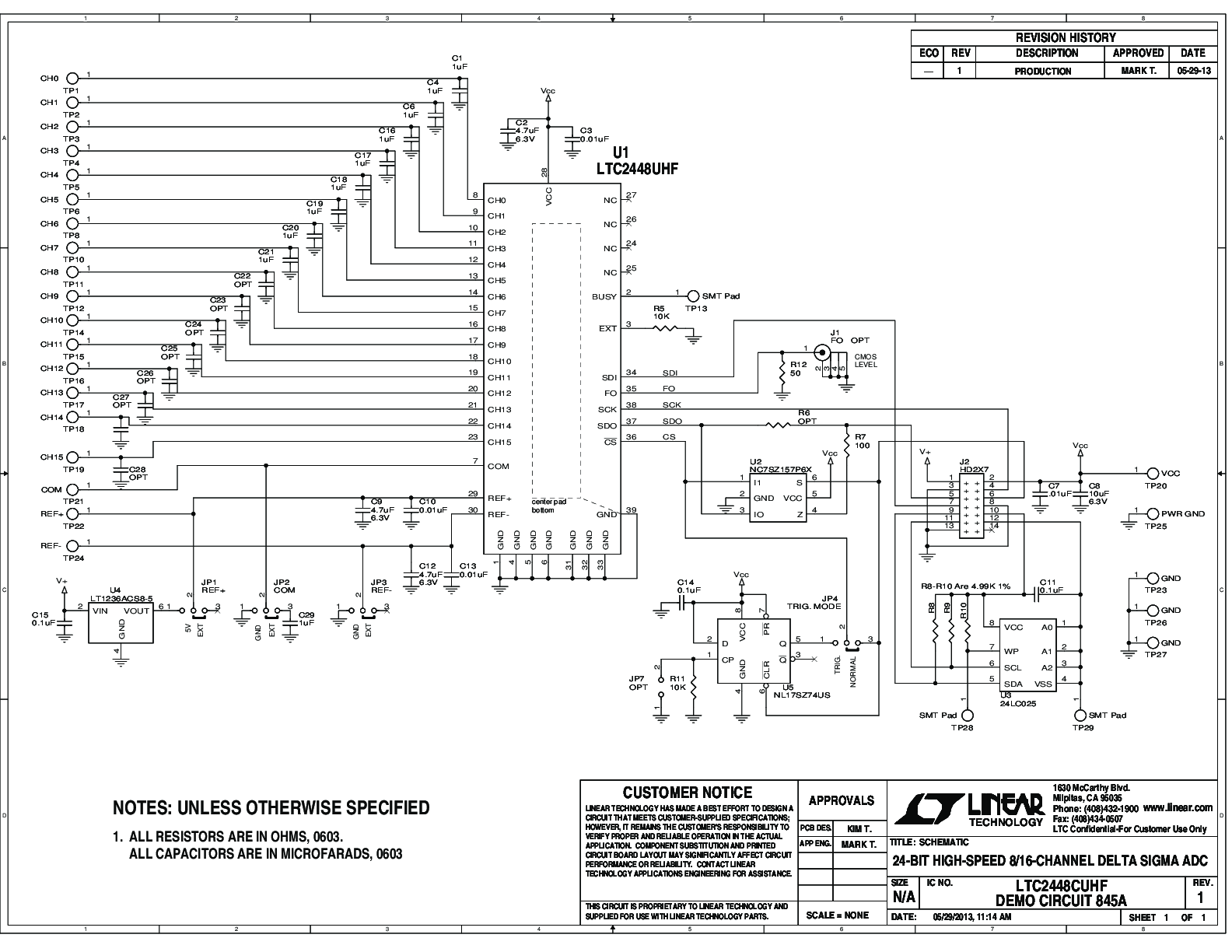

DC845A Demo Board DC845A Demo Board DC845A Demo Board DC845A Demo Board DC845A - Schematic
