LTC2440

製造中

速度/分解能を選択可能な24ビット高速差動ΔΣ ADC

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  •  出力レート：最大3.5kHz
  •  速度または分解能を選択可能
  •  出力レート880Hzでのノイズ：2μVRMS
  •  同時50/60Hz除去、出力レート6.9Hz時ノイズ：200nVRMS
  •  NL 0.0005%、ミッシング・コードなし
  •  オートスリープにより、6.9Hzで20μA動作が可能
  •  5μV以下のオフセット（4.5V < VCC < 5.5V、-40℃～85℃時）
  •  GND～VCCの同相範囲をもつ差動入力と差動リファレンス
  •  待ち時間なし、入力ステップ後でも各変換が正確
  •  内部発振器－外付け部品が不要
  •  LTC2410とピン・コンパチブル
  •  16ピン細型SSOPパッケージの24ビットADC

LTC2440は、INL 5ppm、オフセット5μVの高速24ビットNo Latency ΔΣ™ ADCです。独自のデルタシグマ・アーキテクチャを採用し、Latencyがなく速度と分解能を変更可能です。シンプルなシリアル・インターフェイスを介して10種類の速度と分解能の組み合わせ（6.9Hz/200nVRMS～3.5kHz/25μVRMS）をプログラム可能です。また、1本のピンを"H"または"L"に接続することにより、高速（880Hz/2μVRMS）または超低ノイズ（6.9Hz、200nVRMS、50/60Hz除去）の速度/分解能の組み合わせを容易に選択することも可能です。精度（オフセット、フルスケール、直線性、ドリフト）と消費電力は、選択された速度と無関係です。待ち時間がないので、性能を損なうことなく無変換時に速度/分解能を変更可能です。

LTC2440は各変換サイクル後に自動的に低消費のスリープ状態になります。このスリープ状態の持続時間を延ばすことによって消費電力を低減することができます。たとえば、変換速度3.5kHzで動作中に100Hzのレートでデータを読み出す場合の平均消費電流は240μA（1.1mW）ですが、7Hzの出力レートでデータを読み出す場合の消費電流はわずか25μA（125μW）です。 LTC2440は柔軟な3または4線デジタル・インターフェイスを介して通信を行い、LTC2410と互換性があります。 LTC2440は細型16ピンSSOPパッケージで供給されます。


アプリケーション

  • 高速マルチプレクス
  • 秤
  • 自動レンジ設定の6桁DVM
  • 直接温度測定
  • 高速データ収集
LTC2440
速度/分解能を選択可能な24ビット高速差動ΔΣ ADC
Simple 24-Bit 2-Speed Acquisition System Speed vs RMS Noise Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

アプリケーション・ノート 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
インターフェース・トランシーバ ＆ アイソレータ 1
LTM2893
製造中 100MHz絶縁型ADCシリアル・インタフェース
デジタル・アイソレータ 1
LTM2883
製造中 ±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ
マッチング抵抗およびトランジスタ 1
LT5400
新規設計に推奨 整合したクワッド抵抗ネットワーク
電圧リファレンス 1
LTC6655
製造中 ノイズが0.25ppmの低ドリフト高精度リファレンス
発振器 1
LTC6991
製造中 TimerBlox：リセット可能な低周波数発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

Linduino 5

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
DC570A

LTC2440CGN Demo Board | High Speed Delta Sigma ADC, (Requires DC2026)

今すぐ購入 詳細を表示

製品詳細

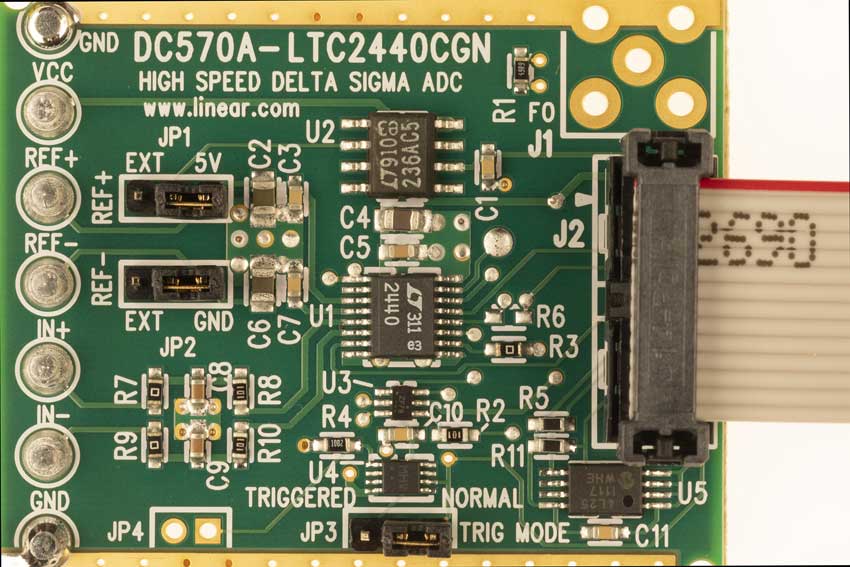

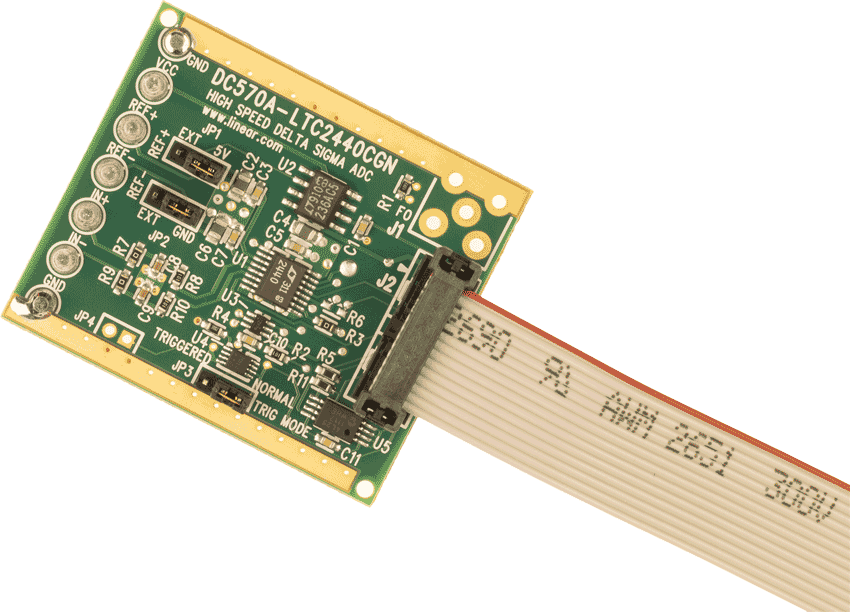

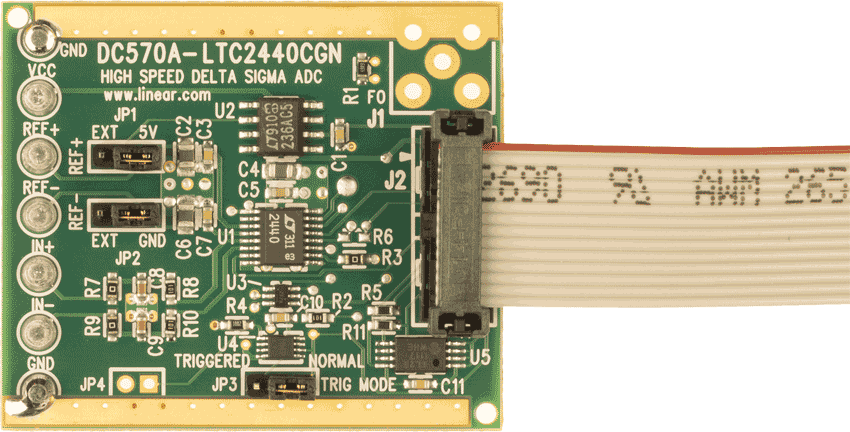

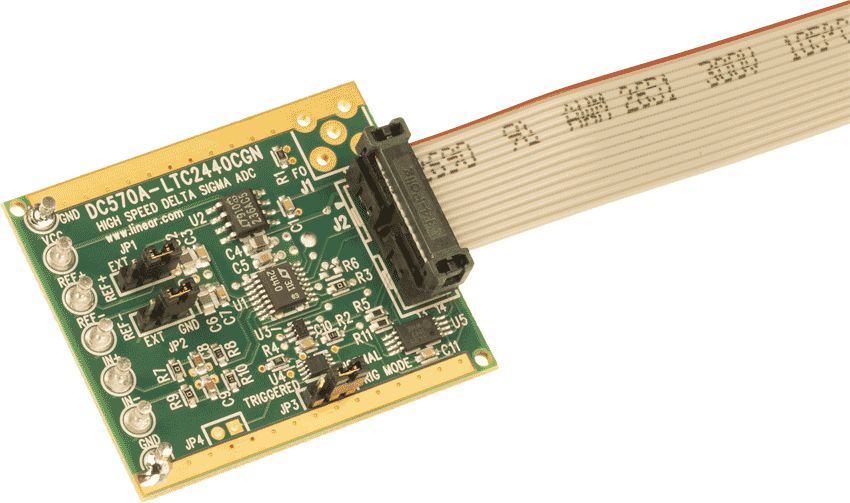

DC570A: Demo Board for the LTC2440 24-Bit High Speed Differential Delta Sigma ADC with Selectable Speed/Resolution.
DC570A
LTC2440CGN Demo Board | High Speed Delta Sigma ADC, (Requires DC2026)

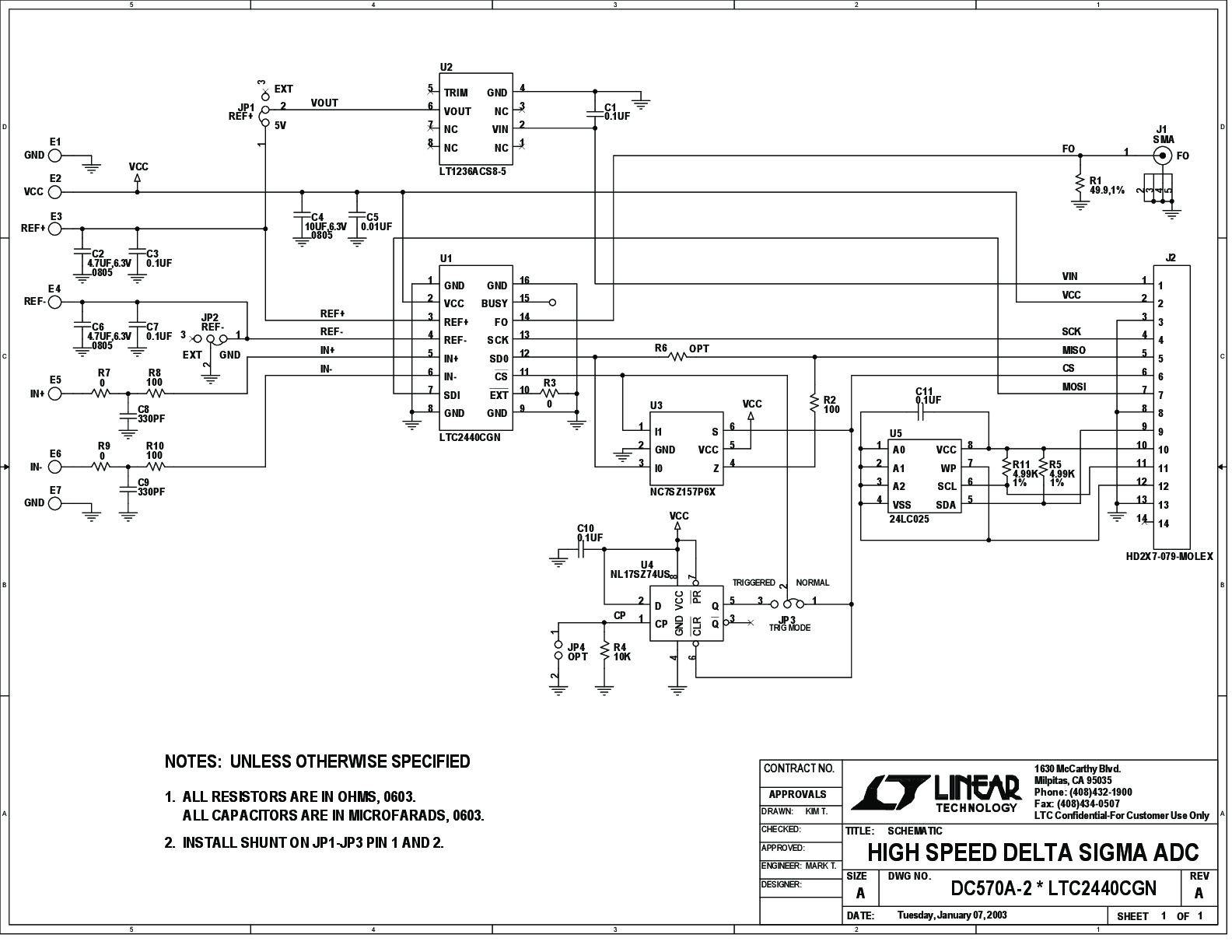

DC570A Demo Board DC570A Demo Board DC570A Demo Board DC570A Demo Board DC570A - Schematic
