機能と利点

  • スループット・レート: 500ksps
  • INL:±2LSB (最大)
  • ミッシングコードのない16ビット分解能を保証
  • 低消費電力: 500kspsで6.5mW、1ksps で13µW

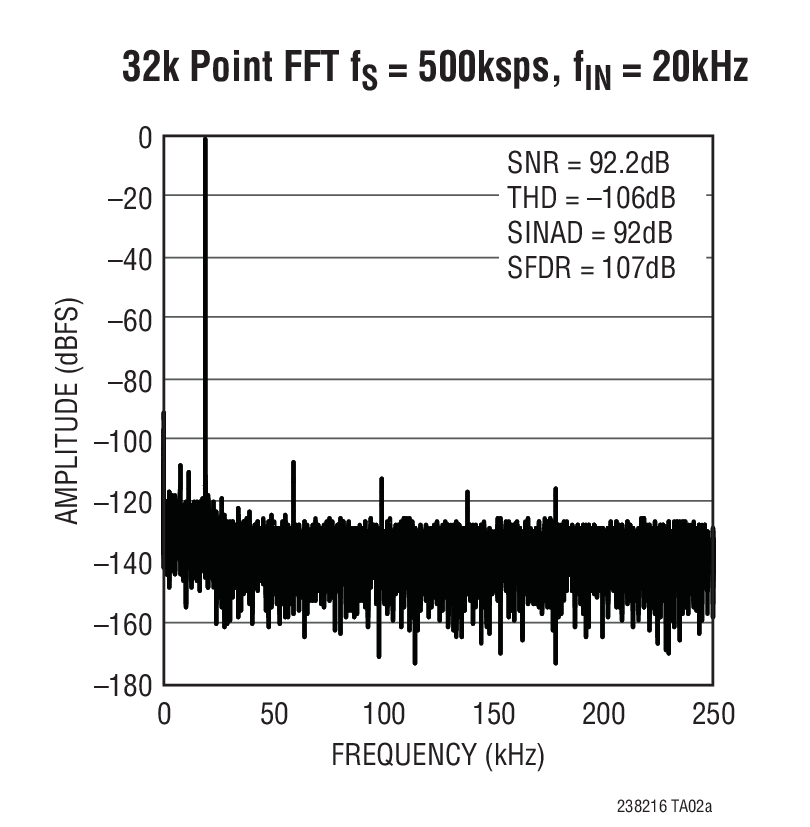

  • SNR: 92dB (標準)(fIN = 20kHz時)
  • 収集時間が1.25µsと長いので、低消費電力のドライバを使用可能
  • 125°Cまでの動作を保証
  • 2.5V電源
  • 完全差動入力範囲: ±2.5V
  • 外部2.5Vリファレンス入力
  • パイプライン遅延なし、サイクル待ち時間なし
  • I/O 電圧: 1.8V~5V
  • デイジーチェーン・モードを備えたSPI互換シリアルI/O
  • 内部変換クロック

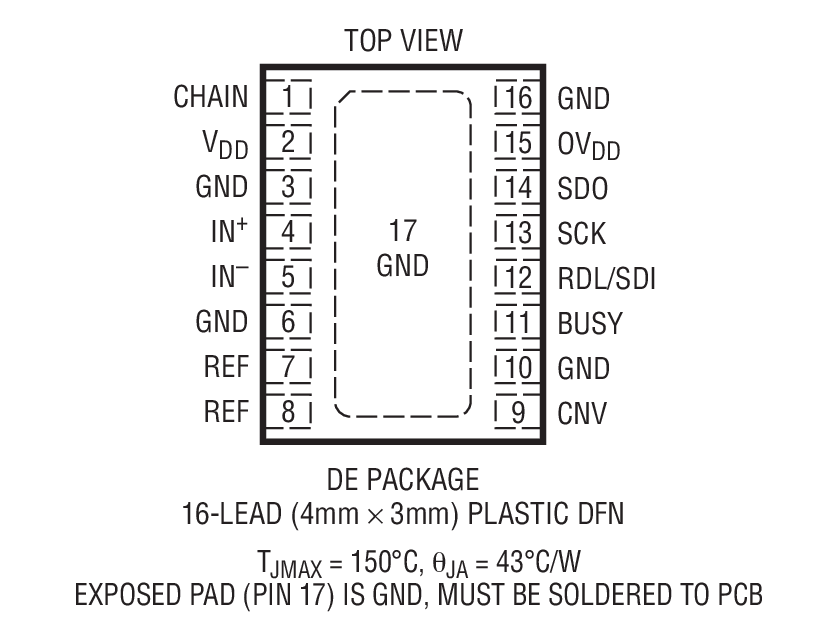

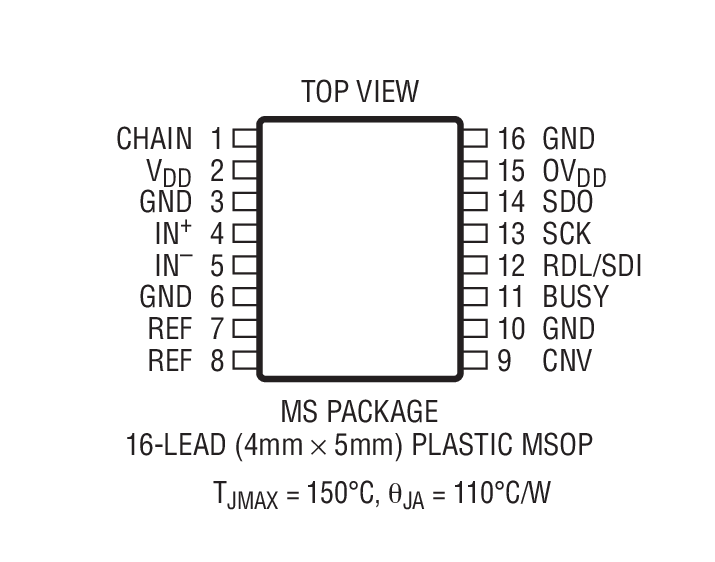

  • 16ピンMSOPおよび4mm × 3mm DFN パッケージ

製品概要

LTC2382-16は、低ノイズ、低消費電力の高速16ビット逐次比較レジスタ(SAR) ADCです。LTC2382-16 は2.5V電源で動作し、完全差動入力範囲が±2.5Vです。消費電力がわずか6.5mWで、最大±2LSB のINL と92dBの SNRを達成し、16ビット分解能でミッシングコードがありません。

LTC2382-16は、1.8V、2.5V、3.3Vおよび5Vのロジックをサポートし、デイジーチェーン・モードも備えた高速SPI互換シリアル・インタフェースを搭載しています。500kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。LTC2382-16は変換と変換の間で自動的にパワーダウンするので、サンプリング・レートに比例して増大する電力損失が低減されます。

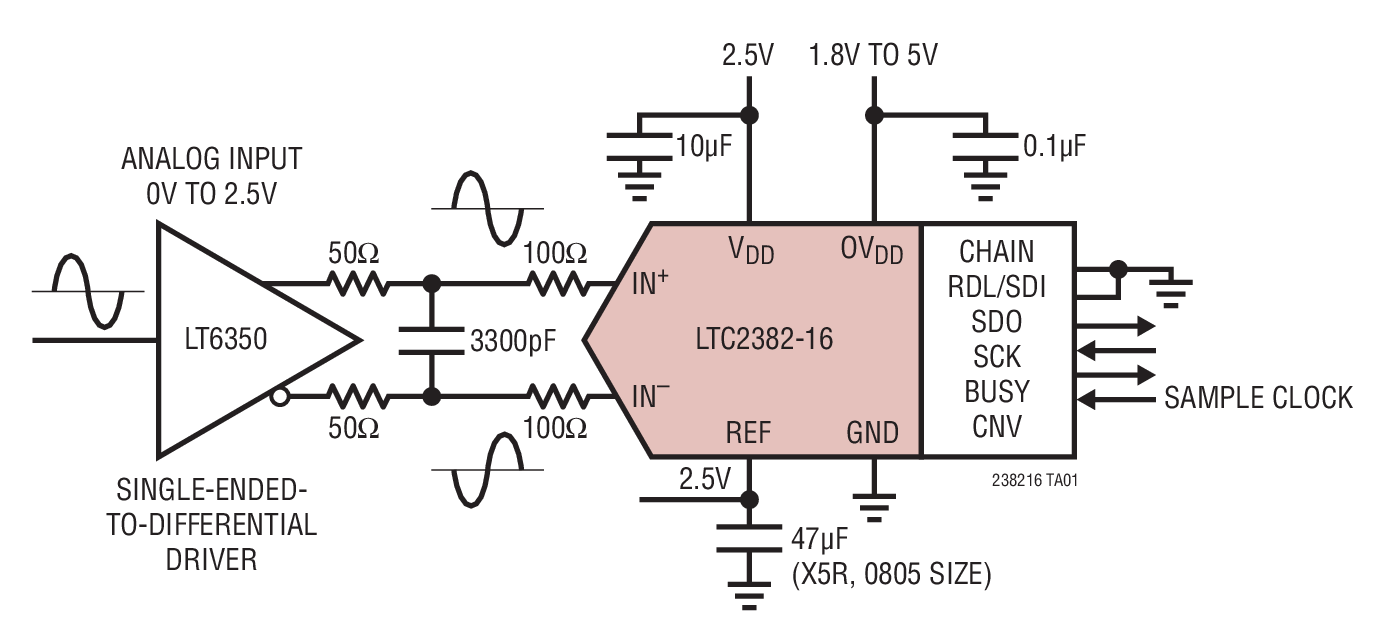

LTC2382-16は、電流変換中にADCが次のサンプルの収集を開始できる独自のサンプリング・アーキテクチャを備えています。このため、収集時間が 1.25µsと長いので、極めて低消費電力のADCドライバを使用できます。


アプリケーション

  • 医療用イメージング
  • 高速データ収集
  • 携帯型または小型計測器
  • 産業用プロセス制御
  • 低消費電力のバッテリ駆動計測器
  • ATE
