製品概要
機能と利点
- スループット・レート：500ksps
- INL：±1.75LSB (最大)
- ミッシングコードのない18ビットの分解能を保証
- 低消費電力： 500kspsで6.8mW、500sps で6.8μW

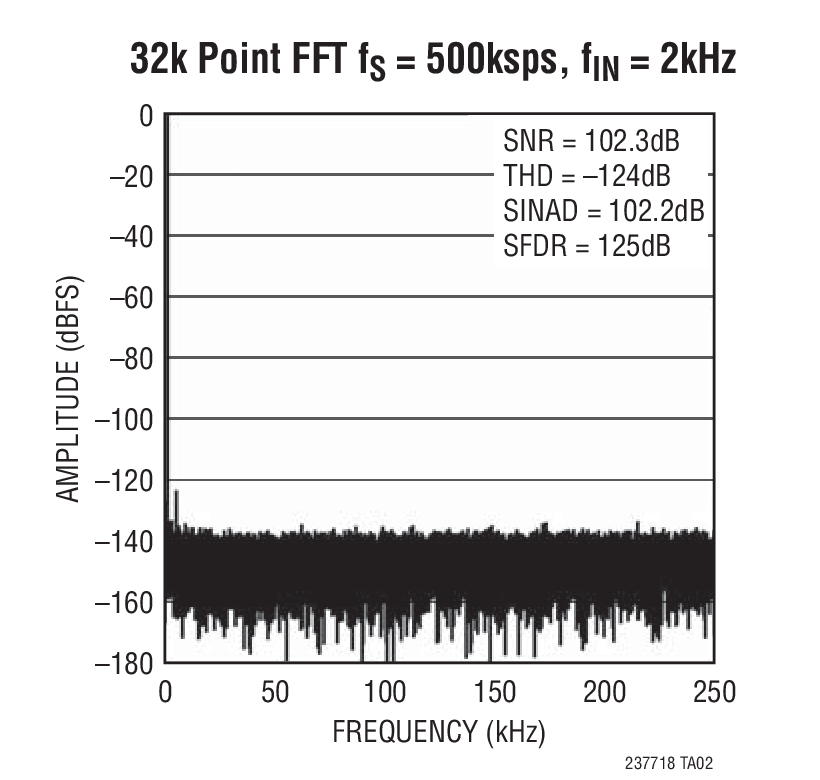

- SNR：標準102dB（fIN = 2kHz）
- THD：標準-124dB（fIN = 2kHz）
- デジタル利得圧縮(DGC)
- 125°Cまでの動作を保証
- 2.5V電源
- 完全差動入力範囲： ±VREF
- VREF 入力範囲： 2.5V～5.1V
- パイプライン遅延なし、サイクル待ち時間なし
- I/O電圧：1.8V～5V
- デイジーチェーン・モードを備えたSPI互換シリアルI/O
- 内部変換クロック

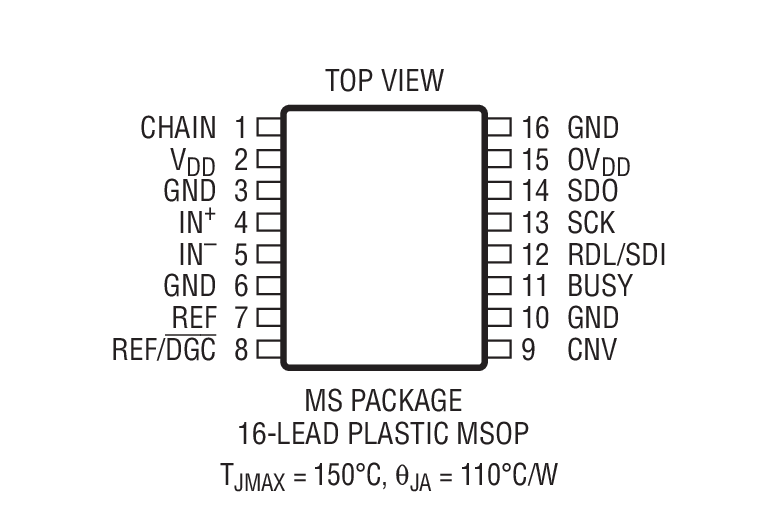

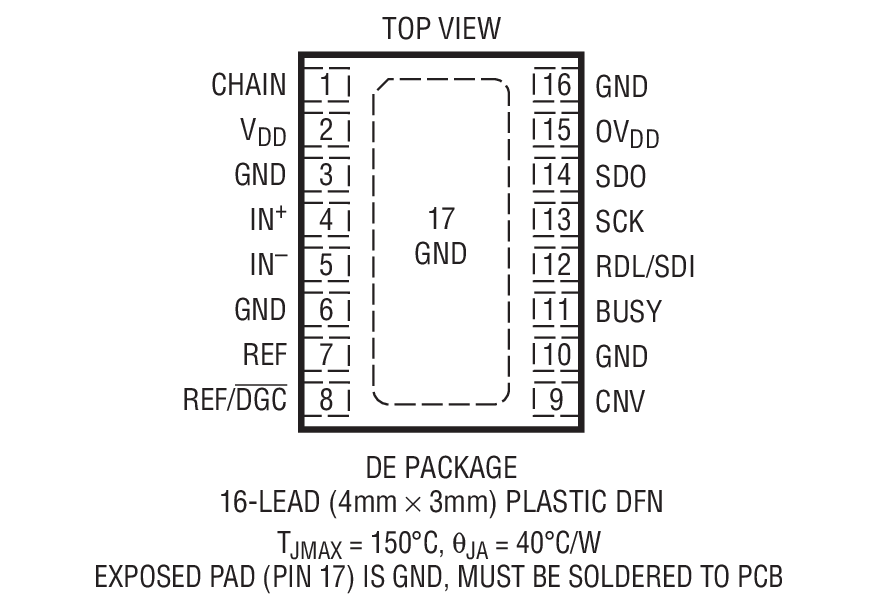

- 16ピンMSOPおよび 4mm × 3mm DFN パッケージ

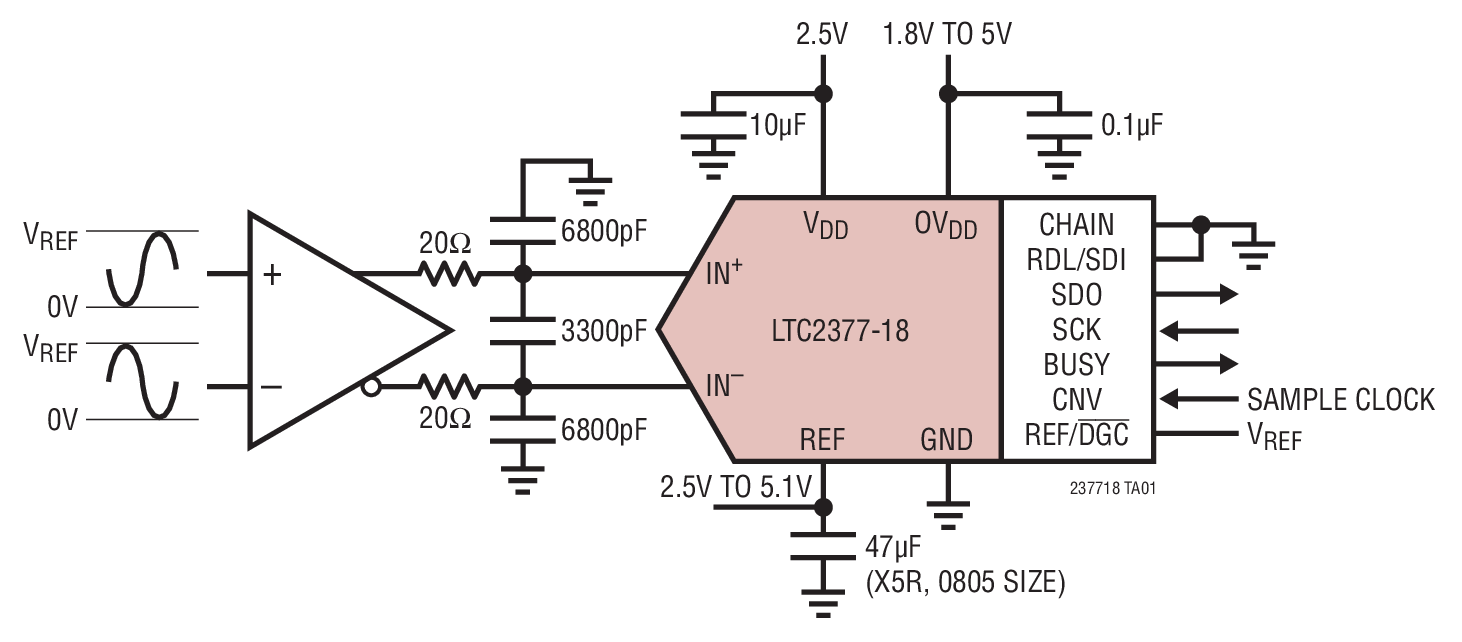

製品概要
LTC2377-18は、低ノイズ、低消費電力の高速18ビット逐次比較レジスタ(SAR)ADCです。このデバイスは2.5V電源で動作し、2.5V～5.1Vの範囲のVREFに対して完全差動入力範囲は±VREFです。消費電力がわずか6.8mWで、最大±1.75LSBのINLと102dBのSNRを達成し、18ビット分解能でミッシングコードがありません。
LTC2377-18は1.8V、2.5V、3.3Vおよび5Vのロジックをサポートする高速SPI互換シリアル・インタフェースを搭載しており、デイジーチェーン・モードも備えています。500kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。変換と変換の間は自動的にパワーダウンするので、サンプリング・レートに比例して電力損失が低減されます。
LTC2377-18は独自のデジタル利得圧縮(DGC)機能を備えており、ドライバ・アンプの負電源がなくても ADCのフル分解能を維持できます。この機能をイネーブルすると、ADCはゼロスケール・コードを0Vから0.1 • VREFに、フルスケール・コードをVREFから0.9 • VREF.にマップするデジタル・スケール調整を行います。5Vの標準的リファレンス電圧の場合、フルスケールの入力範囲は0.5V～4.5Vとなり、適切な空き高で単一5.5V電源からドライバ・アンプに給電できます。
アプリケーション
- 医療用画像処理
- 高速データ収集
- 携帯用または小型計測器
- 産業用プロセス制御
- 低消費電力のバッテリ駆動計測器
- ATE
