LTC2377-16

SNRが97dBの16ビット、500ksps、低消費電力SAR ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$14.13
機能
  • スループット・レート:500ksps
  • INL:±0.5LSB (最大)
  • ミッシングコードのない16ビットの分解能を保証
  • 低消費電力: 500kspsで6.8mW、500spsで6.8μW

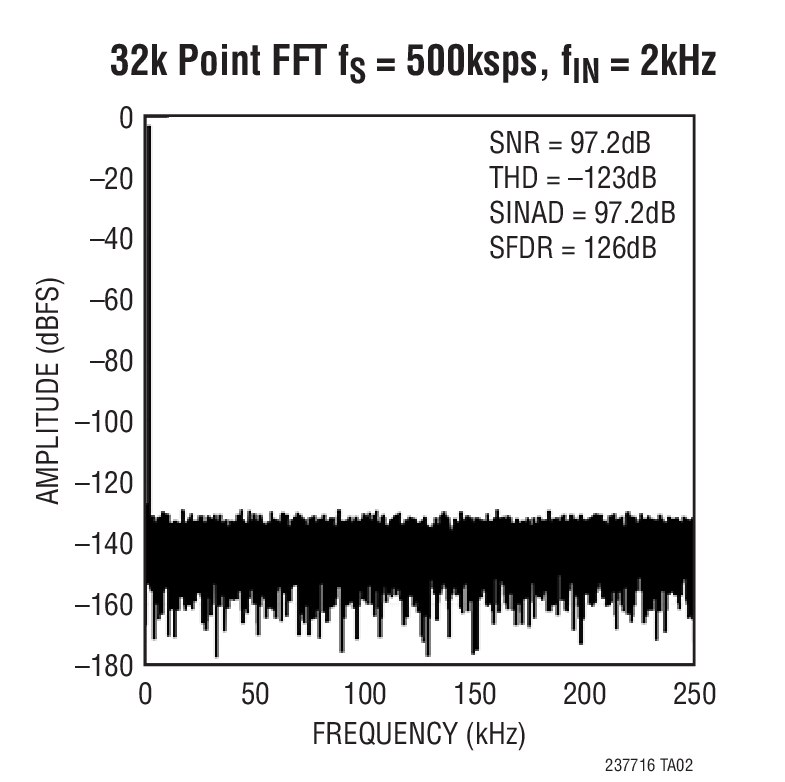

  • SNR:標準97dB(fIN = 2kHz)
  • THD:標準-123dB (fIN = 2kHz)
  • デジタル利得圧縮(DGC)
  • 125°Cまで動作を保証
  • 2.5V 電源
  • 完全差動入力範囲: ±VREF
  • VREF 入力範囲: 2.5V~5.1V
  • パイプライン遅延なし、サイクル待ち時間なし
  • I/O 電圧: 1.8V~5V
  • デイジーチェーン・モードを備えたSPI互換シリアルI/O
  • 内部変換クロック

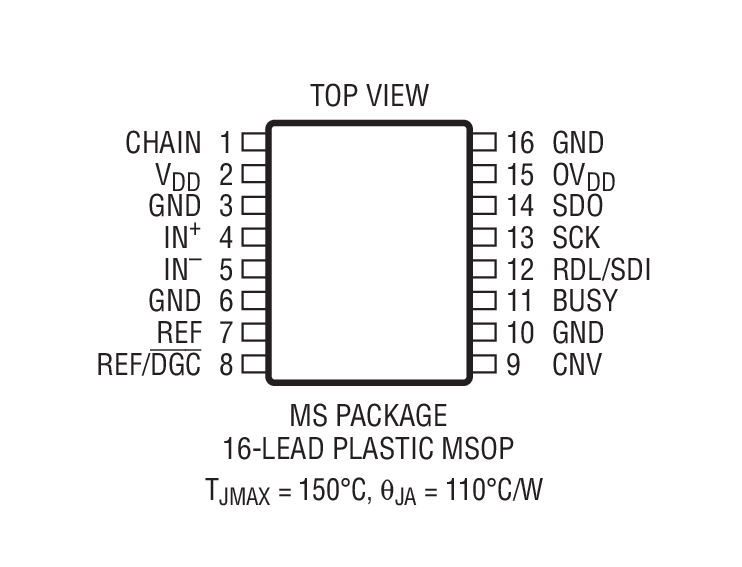

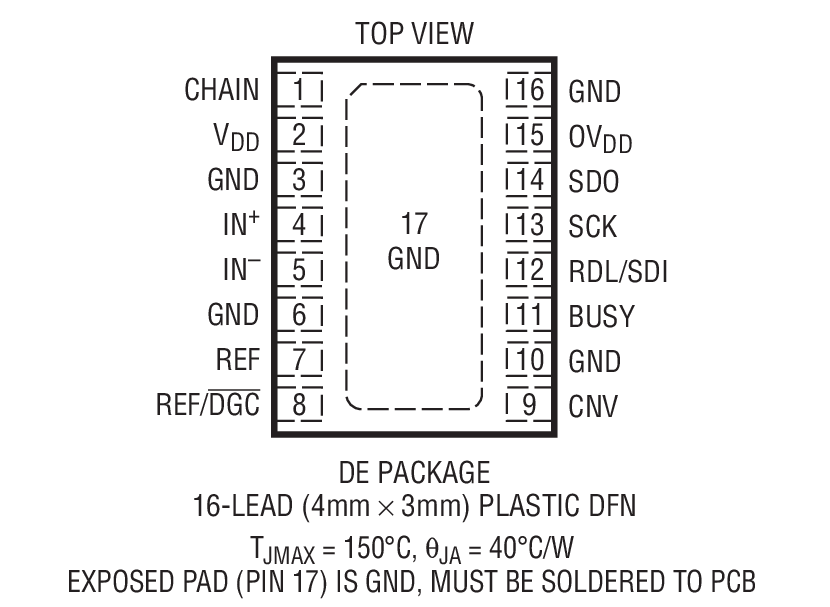

  • 16ピンMSOP および4mm × 3mm DFN パッケージ
追加の詳細
show more Icon

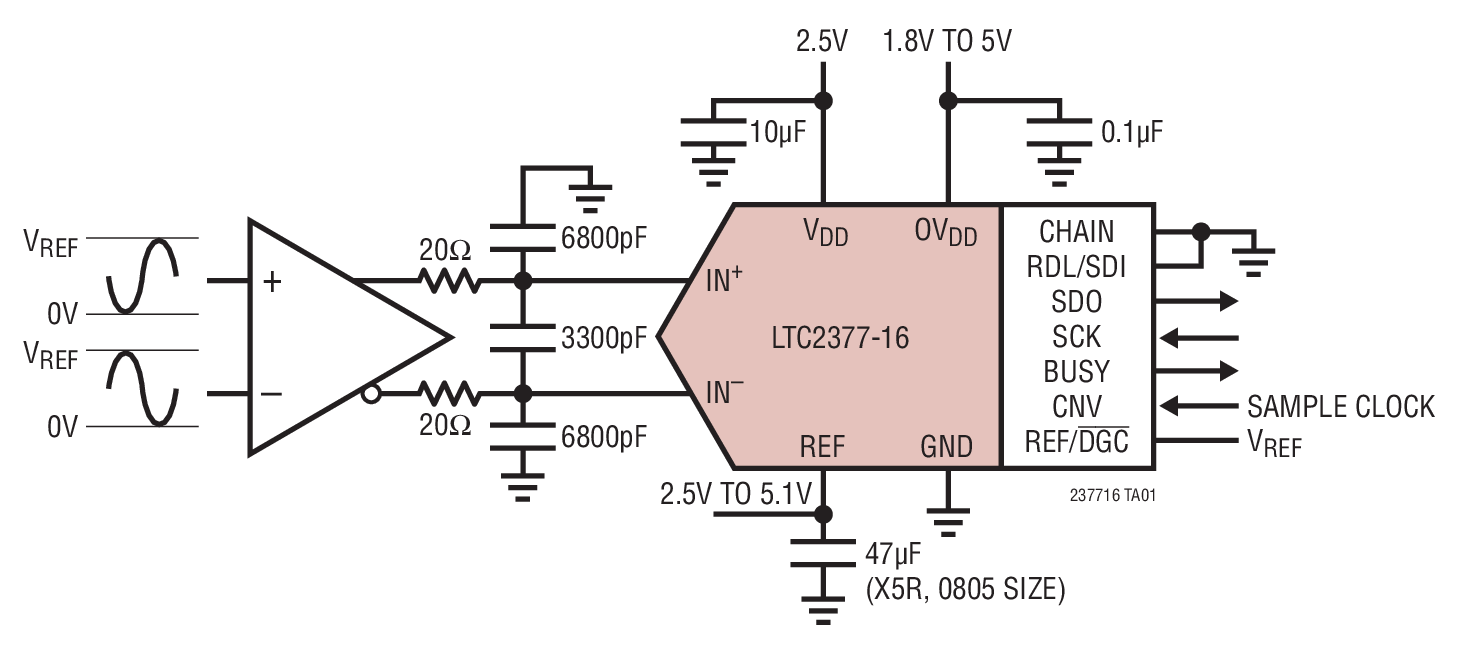

LTC2377-16は、低ノイズ、低消費電力の高速16ビット逐次比較レジスタ (SAR) ADCです。このデバイスは2.5V電源で動作し、2.5V~5.1Vの範囲のVREFに対して完全差動入力範囲は±VREFです。消費電力はわずか6.8mWで、最大±0.5LSBのINLと97dBのSNRを達成し、16ビット分解能でミッシングコードがありません。

LTC2377-16は1.8V、2.5V、3.3Vおよび5Vのロジックをサポートする高速SPI互換シリアル・インタフェースを搭載しており、デイジーチェーン・モードも備えています。500kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。変換と変換の間は自動的にパワーダウンするので、サンプリング・レートに比例して電力損失が低減されます。

LTC2377-16は独自のデジタル利得圧縮(DGC)機能を備えており、ドライバ・アンプの負電源がなくても ADCのフル分解能を維持できます。この機能を有効にすると、ADCはゼロスケール・コードを0Vから0.1 • VREFに、フルスケール・コードをVREFから0.9 • VREFにマップするデジタル・スケール調整を行います。5Vの標準リファレンス電圧の場合、フルスケールの入力範囲は0.5V~4.5Vとなり、適切な余裕をもって単一5.5V電源からドライバ・アンプに給電できます。


アプリケーション

  • 医療用画像処理
  • 高速データ収集
  • 携帯用または小型計測器
  • 産業用プロセス制御
  • 低消費電力のバッテリ駆動計測器
  • ATE
