特長
- スループット・レート：5Msps
- 欠落コードのない12ビットを保証
- 内部リファレンス：2.048V/4.096V（入力範囲を設定）
- 低ノイズ：SNR：73dB
- 低消費電力：5Mspsおよび5Vで6.4mA
- 2種類の電源電圧範囲：3V動作/5V動作
- 標準の電源電流が1μA未満のスリープ・モード
- 1回の変換サイクルより短い時間で迅速に起動するナップ・モード
- 1.8V～5Vの独立したデジタルI/O電源
- SPI互換の高速シリアルI/O
- -40℃～125℃での動作を保証
- 8ピンTSOT-23パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC2315-12は、12ビット、5Mspsシリアル・サンプリングA/Dコンバータで、調整可能で範囲の広い（2.7V～5.25V）アナログ電源から流れる電流はわずか6.4mAです。LTC2315-12はバンドギャップおよびリファレンス・バッファを内蔵しており、低コスト、高性能（最大20ppm/℃）、省スペースのアプリケーション・ソリューションを実現します。LTC2315-12は、SINADが72.6dBでTHDが–84dBという優れたAC性能を実現しつつ、500kHzの入力周波数でサンプリングを行います。LTC2315-12はサンプル・レートと消費電力の比がきわめて高いので、小型、低消費電力、高速のシステムに最適です。LTC2315-12は、システム内部でのデバイスの消費電力をさらに最適化するため、ナップ・モードとスリープ・モードの両方を備えています。
LTC2315-12は、1.8V、2.5V、3V、および5VのロジックをサポートするSPI互換の高速シリアル・インタフェースを内蔵しています。LTC2315-12は5Mspsとスループットが高いので、多種多様な高速アプリケーションに適しています。
| 500ksps | 2.5Msps | 4.5Msps | 5Msps | |
| 14-Bit | LTC2312-14 | LTC2313-14 | LTC2314-14 | |
| 12-Bit | LTC2312-12 | LTC2313-12 | LTC2315-12 | |
| Power 3V/5V | 9mW/15mW | 14mW/25mW | 18mW/31mW | 19mW/32mW |
アプリケーション
- 通信システム
- 高速データ収集
- ハンドヘルド端末のインタフェース
- 医療用画像処理
- 無停電電源
- バッテリ駆動システム
- 自動車
データシートを表示
3
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC2315-12
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
技術記事
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
2.00M
信頼性データ
1
43.73 K
技術記事
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
技術記事 2
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC2315CTS8-12#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2315CTS8-12#TRPBF |
8-Lead SOT-23
|
|
|
| LTC2315HTS8-12#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2315HTS8-12#TRPBF |
8-Lead SOT-23
|
|
|
| LTC2315HTS8-12#WTRMPBF |
8-Lead SOT-23
|
|
|
| LTC2315HTS8-12#WTRPBF |
8-Lead SOT-23
|
|
|
| LTC2315ITS8-12#TRMPBF |
8-Lead SOT-23
|
|
|
| LTC2315ITS8-12#TRPBF |
8-Lead SOT-23
|
|
|
| LTC2315ITS8-12#WTRMPBF |
8-Lead SOT-23
|
|
|
| LTC2315ITS8-12#WTRPBF |
8-Lead SOT-23
|
|
- LTC2315CTS8-12#TRMPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315CTS8-12#TRPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315HTS8-12#TRMPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315HTS8-12#TRPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315HTS8-12#WTRMPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315HTS8-12#WTRPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315ITS8-12#TRMPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315ITS8-12#TRPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315ITS8-12#WTRMPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC2315ITS8-12#WTRPBF
- ピン／パッケージ図
-
8-Lead SOT-23
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
I<sup>2</sup>Cアイソレータ1 |
||||
|
製造中 |
±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ |
|||
|
シリーズ電圧リファレンス1 |
||||
|
製造中 |
ノイズが0.25ppmの低ドリフト高精度リファレンス |
|||
|
高精度オペアンプ （Vos＜1mV & TCVos＜2uV/C）2 |
||||
|
製造中 |
215MHz、レール・トゥ・レール出力、1.1nV/√Hz、3.5mAオペアンプ・ファミリ |
|||
|
新規設計に推奨 |
レール・トゥ・レール出力の215MHz、1.1nV/√Hzオペアンプ/SAR A/Dコンバータ・ドライバ |
|||
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1
DC1563A-A

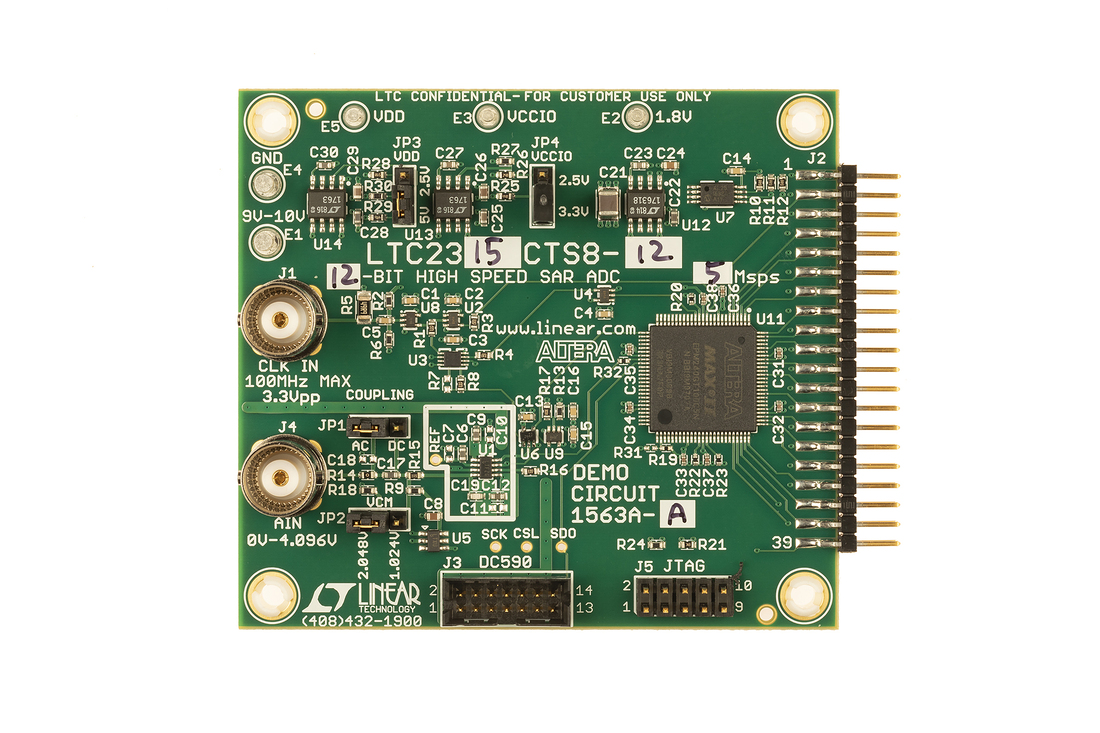

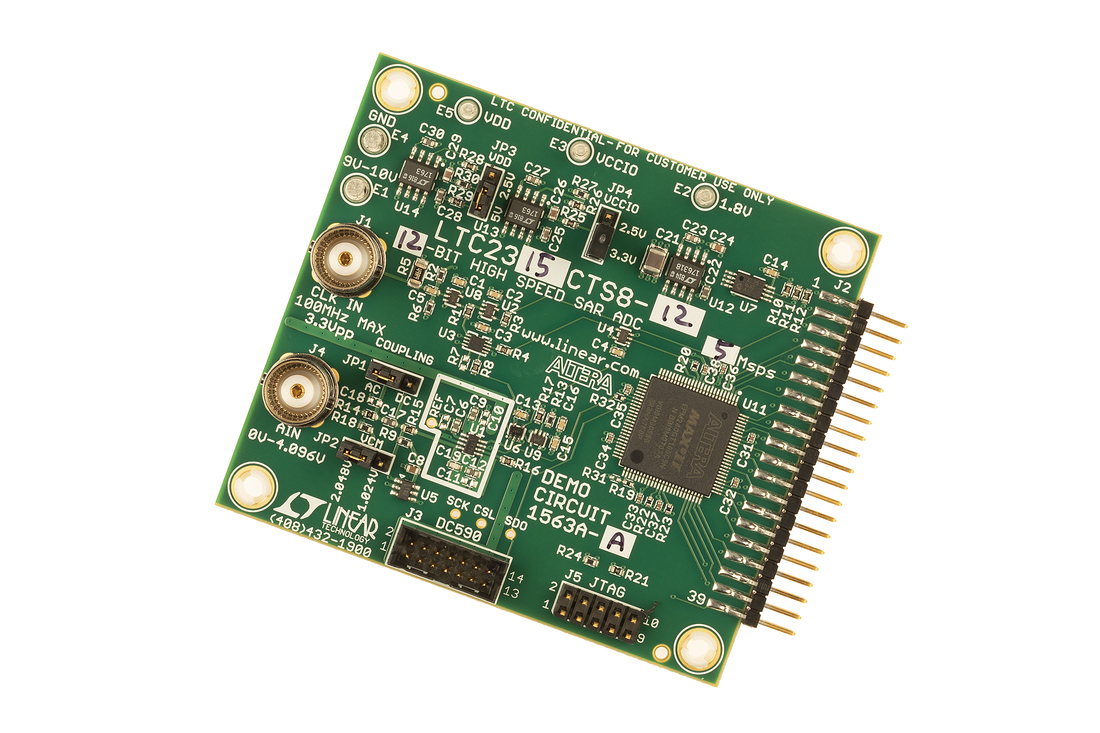

LTC2315-12 Demo Board | 12-bit, 5Msps Serial SAR ADC with 20ppm/°C (Max) Internal Reference in TSOT-8 (Requires DC2026 or DC718)
製品の詳細

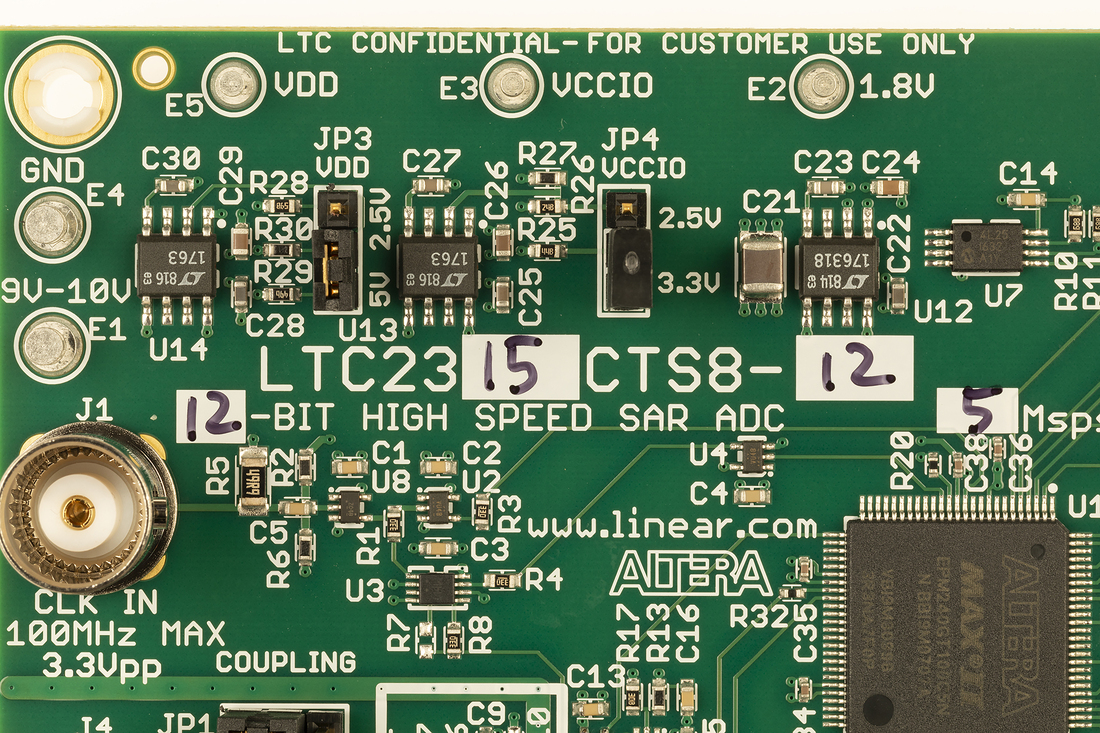

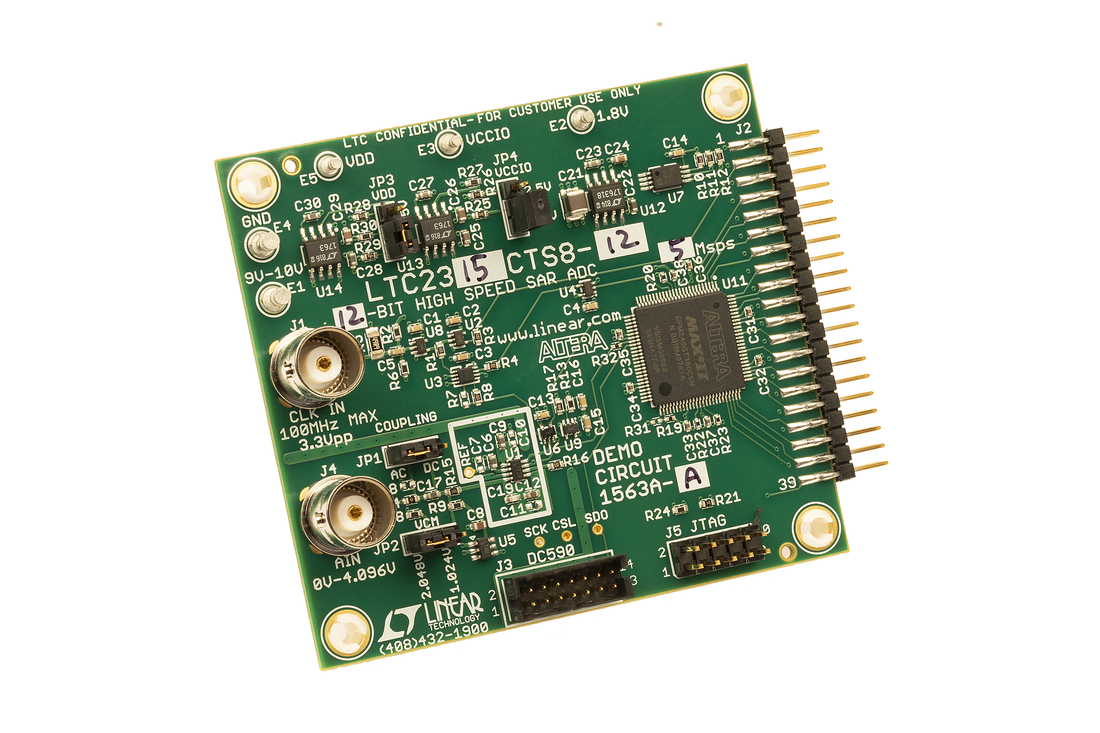

DC1563A-A: Demo Board for the LTC2315-12 12-Bit, 5Msps Serial Sampling ADC in TSOT.
