LT6230

215MHz、レール・トゥ・レール出力、1.1nV/√Hz、3.5mAオペアンプ・ファミリ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

4 27, 2011 ellipse 日本語

LT6230/LT6230-10/LT6231/LT6232: 215 MHz、レール・トゥ・レール出力 1.1 nV/√Hz、3.5 mA オペアンプ・ファミリ データシート

データシートご利用上の注意
PDFファイルを開く external-link 4.00M
Documentation すべてのドキュメントを表示
LTspice LT6230 - Operational Amplifiers (Op Amps) Download 1.01 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$1.65
特長
  • 低ノイズ電圧：1.1nV/√Hz
  • 低消費電流：3.5mA/アンプ（最大）
  • 低いオフセット電圧：350μV（最大）
  • 利得帯域幅積：
    • LT6230： 215MHz、AV ≥1
    • LT6230-10： 1450MHz、AV ≥ 10
  • 広い電源電圧範囲：3V～12.6V
  • レール・トゥ・レール出力振幅
  • 同相除去比：115dB（標準）
  • 出力電流：30mA
  • 動作温度範囲：-40℃～85℃
  • LT6230はシャットダウン時に消費電流を10μA（最大）に低減
  • LT6230/LT6230-10は高さの低い（1mm）ThinSOT™パッケージで供給
  • デュアルのLT6231は8ピンSOパッケージと小型DFNパッケージで供給
  • LT6232は16ピンSSOPパッケージで供給
製品概要
show more Icon

LT6230 /LT6231/LT6232 は、1.1nV/√Hzのノイズ電圧とわずか3.5mAの消費電流（アンプ1個当たり）を特長とする、シングル/デュアル/クワッド、低ノイズ、レール・トゥ・レール出力、ユニティゲイン安定オペアンプです。ノイズと消費電流が非常に低く、利得帯域幅積が215MHz、スルーレートが70V/μsで、低電源電圧信号調整システムに最適化されています。LT6230-10はさらに高利得のアプリケーション向けに最適化されたシングル･アンプで、より広い利得帯域幅とより高いスルーレートを実現しています。LT6230とLT6230-10は、消費電流を10μA未満に低減するためのイネーブルピンを搭載しています。

このアンプ･ファミリの出力は両方の電源レールの50mV 以内に振幅するので、低電源アプリケーションにおいて信号のダイナミック・レンジを最大化することができます。 このアンプ･ファミリは3.3V、5V、±5Vの各電源で規格されています。アンプ1個当たりのen・√ISUPPLY積は1.9で、最もノイズ効率の高いオペアンプの1つといえます。

LT6230/LT6230-10は6ピンSOT-23パッケージ、デュアルのLT6231は標準オペアンプ・ピン配置の8ピンSOパッケージで供給されます。LT6231は小型のデュアル･ファイン･ピッチ･リードレス･パッケージ（DFN）でも供給されるので、コンパクトなレイアウトに対応できます。 LT6232は16ピンSSOPパッケージで供給されます。


アプリケーション

  • 超音波アンプ
  • 低ノイズ、低消費電力の信号処理
  • アクティブ・フィルタ
  • A/Dコンバータのドライブ
  • レール・トゥ・レール・バッファ・アンプ
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示
LTspice LT6230 - Operational Amplifiers (Op Amps) Download 1.01 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 8
1Ku当たりの価格 最低価格：$1.65
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LT6230

資料

6
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • 信頼性データ
  • ユーザ・ガイド
  • アプリケーション・ノート
  • データシート
  • すべて
    TickIcon
  • English
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 10/03/2017
English

LT6230/LT6230-10/LT6231/LT6232: 215MHz, Rail-to-Rail Output, 1.1nV/√Hz, 3.5mA Op Amp Family Data Sheet

PDFファイルを開く

redirect
785.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 04/27/2011
日本語

LT6230/LT6230-10/LT6231/LT6232: 215 MHz、レール・トゥ・レール出力 1.1 nV/√Hz、3.5 mA オペアンプ・ファミリ データシート

PDFファイルを開く

redirect
4.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/23/2018
English
R378 Reliability Data redirect icon

40.45 K

download

PDFをダウンロード

ユーザ・ガイド

2

PDF Vector

PDF

更新 02/01/2012
English
DC417B - Demo Manual redirect icon

137.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 12/29/2009
English
DC1417A - Demo Manual redirect icon

254.00K

download

PDFをダウンロード

アプリケーション・ノート

1

PDF Vector

PDF

更新 10/14/2014
English
AN148 - Does Your Op Amp Oscillate? redirect icon

1.00M

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

技術資料 6
show more Icon

データシート 2

LT6230/LT6230-10/LT6231/LT6232: 215MHz, Rail-to-Rail Output, 1.1nV/√Hz, 3.5mA Op Amp Family Data Sheet
LT6230/LT6230-10/LT6231/LT6232: 215 MHz、レール・トゥ・レール出力 1.1 nV/√Hz、3.5 mA オペアンプ・ファミリ データシート

信頼性データ 1

R378 Reliability Data

ユーザ・ガイド 2

DC417B - Demo Manual
DC1417A - Demo Manual

アプリケーション・ノート 1

AN148 - Does Your Op Amp Oscillate?
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LT6230CS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230CS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230CS6-10#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230CS6-10#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230IS6#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230IS6#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230IS6-10#TRMPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LT6230IS6-10#TRPBF 6-Lead TSOT-23 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

シングル・チャンネルA/Dコンバータ2
LTC2314-14
popup image
Cart

製造中

TSOTに収容した14ビット、4.5Mspsシリアル・サンプリングA/Dコンバータ

LTC2315-12
popup image
Cart

製造中

TSOTに収容した12ビット、5Mspsシリアル・サンプリングA/Dコンバータ

高精度抵抗ネットワーク1
LT5400
popup image
Cart

新規設計に推奨

整合したクワッド抵抗ネットワーク

製品モデル 製品ライフサイクル 詳細
LT5400
popup image
Cart

新規設計に推奨

整合したクワッド抵抗ネットワーク

評価用キット

評価用キット 2

reference details image

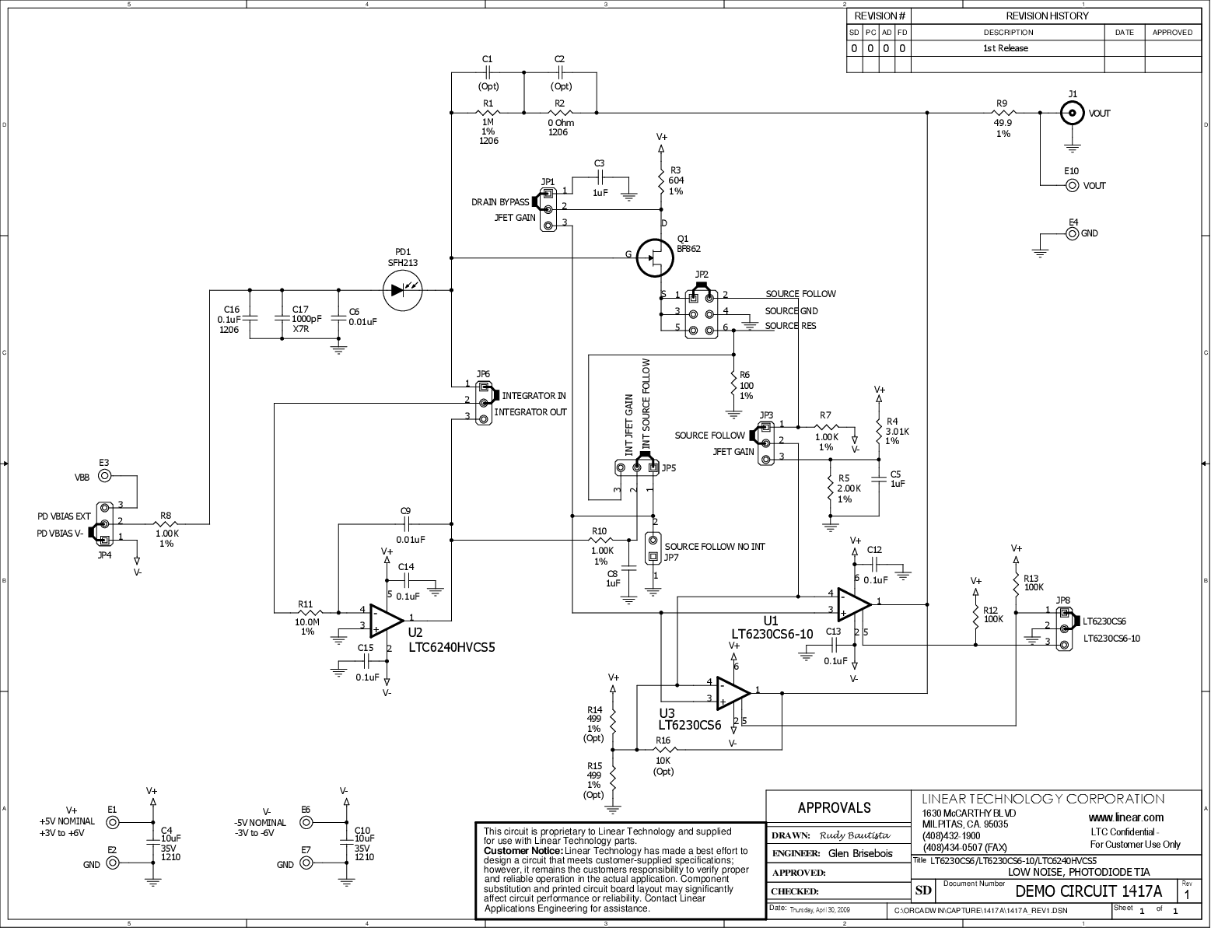

DC1417A
