製品概要
機能と利点
- スループット・レート：500ksps
- サイクル待ち時間なし
- 欠落コードのない12ビットを保証
- 3Vまたは5V単電源
- 低ノイズ：SNR：73dB
- 低消費電力：500kspsおよび3V電源で8mW
- 2.048Vまたは4.096Vの低ドリフト（最大20ppm/℃）内部リファレンス
- 標準の電源電流が1μA未満のスリープ・モード
- 1回の変換サイクルより短い時間で迅速に起動するナップ・モード
- 1.8V～5Vの独立したデジタルI/O電源
- SPI互換の高速シリアルI/O
- -40℃～125℃での動作を保証
- 8ピンTSOT-23パッケージ
製品概要
LTC2312-12は、12ビット、500kspsシリアル・サンプリングA/Dコンバータで、3Vまたは5V単電源から流れる電流はわずか3mAです。LTC2312-12は低ドリフトのリファレンスおよびリファレンス・バッファを内蔵しており、低コスト、高性能（最大20ppm/℃）、省スペースのソリューションを実現します。LTC2312-12は、SINADが72.7dBでTHDが–84dBという優れたAC性能を実現しつつ、500kspsでサンプリングを行います。LTC2312-12はサンプル・レートと消費電力の比がきわめて高いので、小型、低消費電力、高速のシステムに最適です。このデバイスは変換後に自動的にナップ・モードになるので、サンプリング・レートが低いときは電源電流が減少します。
LTC2312-12は、1.8V、2.5V、3V、および5VのロジックをサポートするSPI互換の高速シリアル・インタフェースを内蔵しています。LTC2312-12はスループットが500kspsと高速でサイクル待ち時間がないので、多種多様な高速アプリケーションに最適です。
| Bits | |
| LTC2312-12 | 12 |
| LTC2312-14 | 14 |
アプリケーション
- 通信システム
- 高速データ収集
- ハンドヘルド端末のインタフェース
- 医療用画像処理
- 無停電電源
- バッテリ駆動システム
- 自動車
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

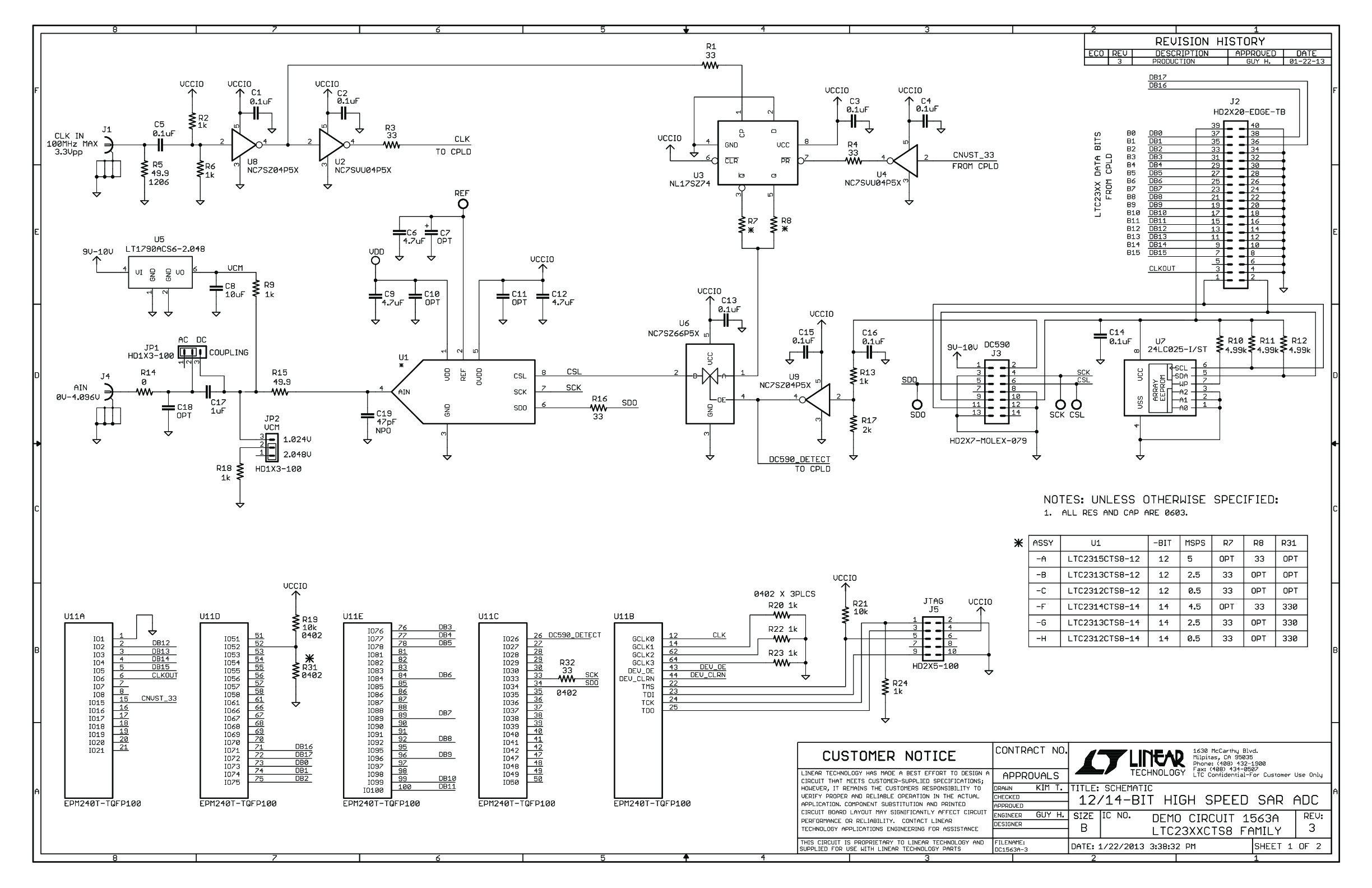

評価キット (1)
参考資料
ソフトウェア & システム
Evaluation Code
評価ソフトウェア
EXE
14.18 M
QuikEval
QuikEvalシステムは、USBベースの製品デモンストレーションおよびデータ収集システムで、製品の性能を迅速に評価することができます。 このシステムは、特定の製品用の個々のドータ・カードに接続するUSBデータ・アクイジション・コントローラ・ボード（DC590B）で構成されています。
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
PScope
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2312CTS8-12#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312CTS8-12#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312CTS8-12#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312HTS8-12#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312HTS8-12#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312HTS8-12#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312HTS8-12#WTRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312HTS8-12#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312ITS8-12#PBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312ITS8-12#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312ITS8-12#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312ITS8-12#WTRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC2312ITS8-12#WTRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ | R549 Reliability Data |
