LTC2313-14

TSOTに収容した14ビット、2.5Mspsシリアル・サンプリングA/Dコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$9.63
特長
  • スループット・レート:2.5Msps
  • サイクル待ち時間なし
  • 欠落コードのない14ビットを保証
  • 3Vまたは5V単電源
  • 低ノイズ:77.5dBのSNR
  • 低消費電力:2.5Mspsおよび3V電源で14mW
  • 2.048Vまたは4.096Vの低ドリフト(最大20ppm/℃)内部リファレンス
  • 標準の電源電流が1μA未満のスリープ・モード
  • 1回の変換サイクルより短い時間で迅速に起動するナップ・モード
  • 1.8V~5Vの独立したデジタルI/O電源
  • SPI互換の高速シリアルI/O
  • -40℃~125℃での動作を保証
  • 8ピンTSOT-23パッケージ
製品概要
show more Icon

LTC2313-14は、14ビット、2.5Mspsシリアル・サンプリングA/Dコンバータで、3Vまたは5V単電源から流れる電流はわずか5mAです。LTC2313-14は低ドリフトのリファレンスおよびリファレンス・バッファを内蔵しており、低コスト、高性能(最大20ppm/℃)、省スペースのソリューションを実現します。LTC2313-14は、SINADが77dBでTHDが–85dBという優れたAC性能を実現しつつ、2.5Mspsでサンプリングを行います。LTC2313-14はサンプル・レートと消費電力の比がきわめて高いので、小型、低消費電力、高速のシステムに最適です。デバイスは変換後に自動的にナップ・モードになるので、サンプリング・レートが低いときは電源電流が減少します。

LTC2313-14は、1.8V、2.5V、3V、および5VのロジックをサポートするSPI互換の高速シリアル・インタフェースを内蔵しています。LTC2313-14はスループットが2.5Mspsと高速でサイクル待ち時間がないので、多種多様な高速アプリケーションに最適です。


Bits
LTC2313-12 12
LTC2313-14 14

アプリケーション

  • 通信システム
  • 高速データ収集
  • ハンドヘルド端末のインタフェース
  • 医療用画像処理
  • 無停電電源
  • バッテリ駆動システム
  • 自動車

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$9.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2313CTS8-14#TRMPBF
  • HTML
  • HTML
LTC2313CTS8-14#TRPBF
  • HTML
  • HTML
LTC2313HTS8-14#TRMPBF
  • HTML
  • HTML
LTC2313HTS8-14#TRPBF
  • HTML
  • HTML
LTC2313ITS8-14#TRMPBF
  • HTML
  • HTML
LTC2313ITS8-14#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム


LinearLab ツール
Info:False

A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.


DC1563A-G FPGA/CPLD Source Code
Info:False

PScope
Info:False

PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。


QuikEval
Info:False

QuikEvalシステムは、USBベースの製品デモンストレーションおよびデータ収集システムで、製品の性能を迅速に評価することができます。 このシステムは、特定の製品用の個々のドータ・カードに接続するUSBデータ・アクイジション・コントローラ・ボード(DC590B)で構成されています。

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

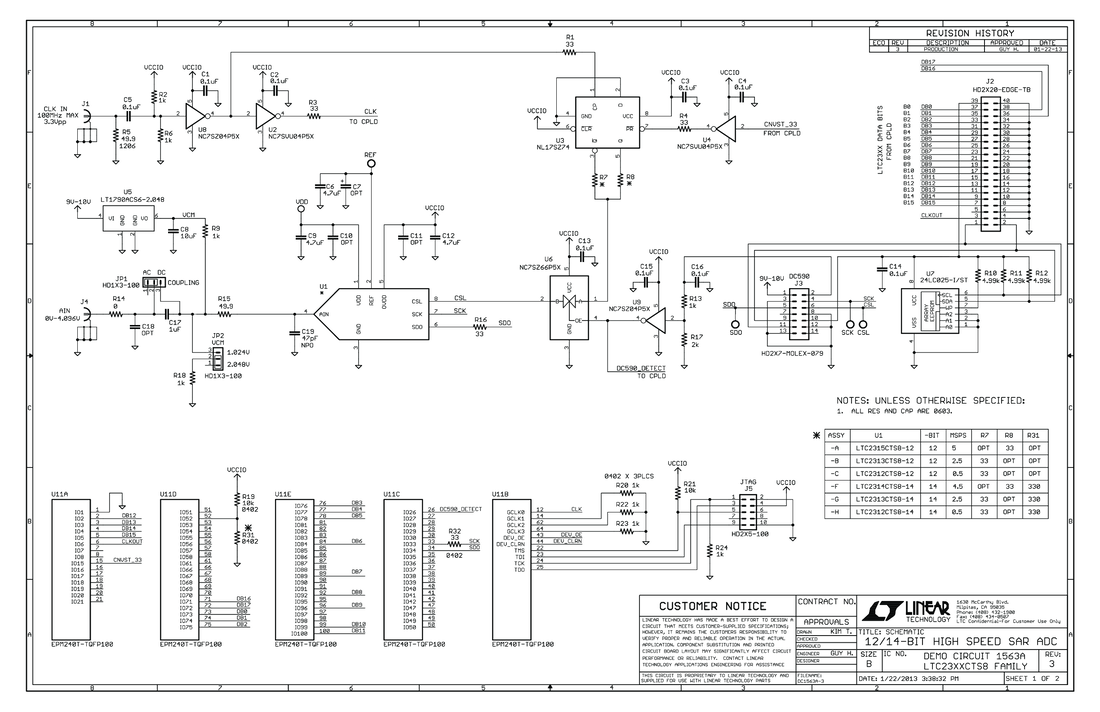

DC1563A-G
