製品概要
機能と利点
- 低電源電流：最大2μA（アンプあたり）
- オフセット電圧：5μV（最大）
- オフセット電圧ドリフト：0.02μV/°C（最大）
- 入力バイアス電流：
- 3pA（代表値）
- 最大30pA、–40°C～85°C
- 最大100pA、–40°C～125°C
- 内蔵EMIフィルタ（1.8GHzで114dBの除去比）
- シャットダウン電流：最大170nA（アンプあたり）
- レールtoレールの入出力
- 動作電源範囲：1.7V～5.25V
- AVOL：140dB（代表値）

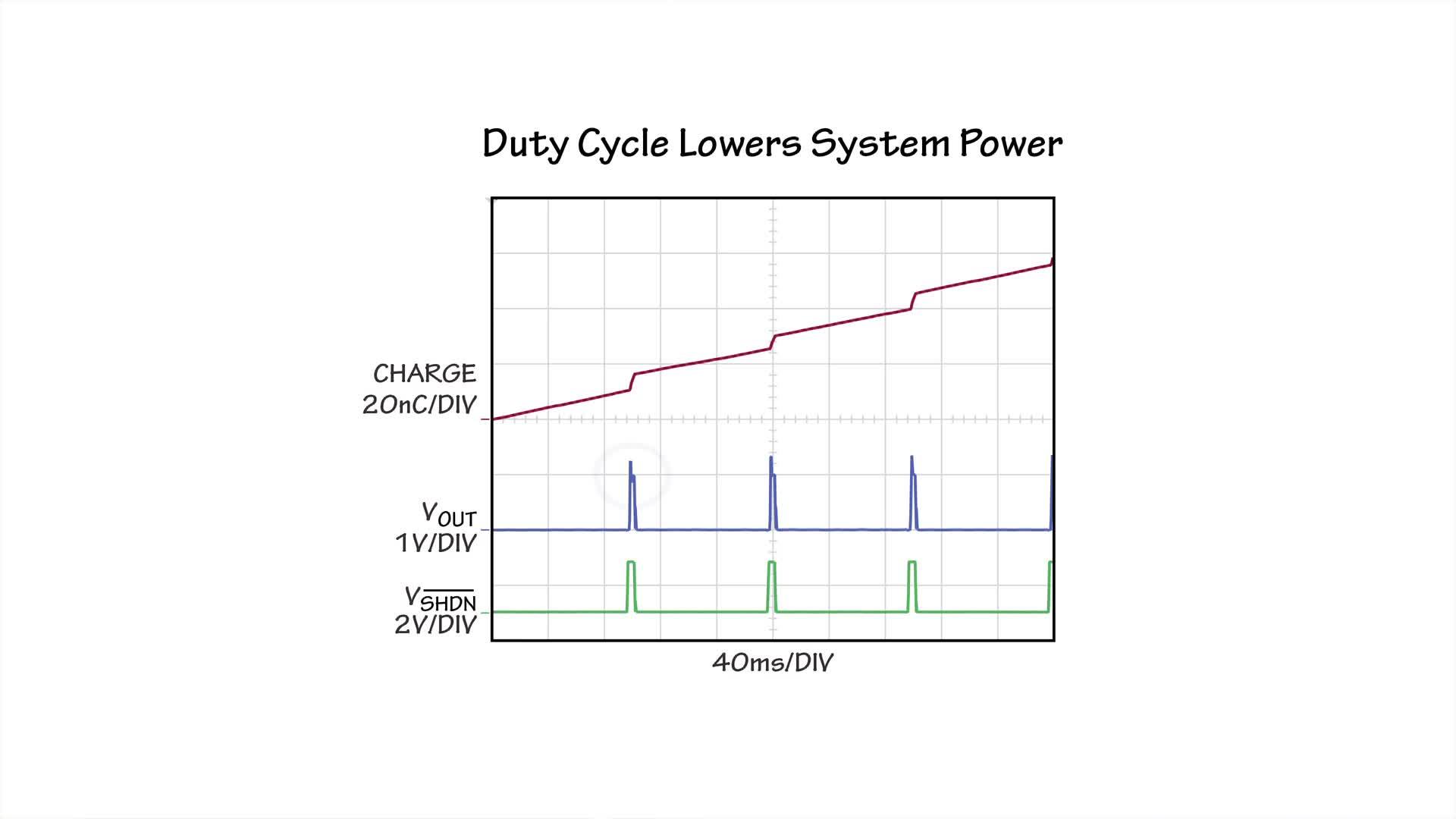

- デューティ・サイクル・アプリケーション向け低チャージ・パワーアップ
- 規定温度範囲：
- –40°C ～ 85°C
- –40°C ～ 125°C
- SC70、TSOT-23、MS8およびDFNパッケージ
製品概要
LTC2063/LTC2064/LTC2065は、シングル、デュアル、およびクワッド低消費電力ゼロドリフト20kHzアンプです。LTC2063/LTC2064/LTC2065により、極めて低い消費電力レベルで高分解能測定が可能になります。
電源電流（代表値）は、アンプあたり1.4µAで、最大2µAです。使用可能なシャットダウン・モードは、デューティ・サイクル・アプリケーションで消費電力が最小限に抑えられるように最適化されており、パワーアップ時の充電損失が低いため、合計消費電力が減少します。
LTC2063/LTC2064/LTC2065の自己較正回路により、入力オフセット（最大5µV）とオフセット・ドリフト（0.02µV/°C）が非常に低くなります。最大入力バイアス電流はわずか20pAで、規定温度範囲全体で100pAを超えることはありません。LTC2063/LTC2064/LTC2065の入力バイアス電流が極めて低いため、帰還ネットワークで電力節約値が高い抵抗を使用できます。
超低静止電流と優れた精度により、LTC2063/LTC2064/LTC2065は、携帯可能なエナジー・ハーベスティングおよびワイヤレス・センサー・アプリケーションでシングル・チャーン・ビルディング・ブロックとして機能します。
LTC2063は、6ピンSC70および5ピンTSOT-23パッケージで使用できます。LTC2064は、8ピンMSOPおよび10ピンDFNパッケージで使用できます。LTC2065は、14ピンTSSOPおよび16ピン3mm × 3mm QFNパッケージで使用できます。これらのデバイスは、–40°C～85°Cおよび–40°C～125°Cの温度範囲で完全に仕様規定されています。
アプリケーション
- ワイヤレス・メッシュ・ネットワークでのシグナル・コンディショニング
- 携帯型計測システム
- 低消費電力センサー・コンディショニング
- ガス検出
- 温度計測
- 医療計測機器
- エナジー・ハーベスティング・アプリケーション
- 低消費電力の電流検出
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

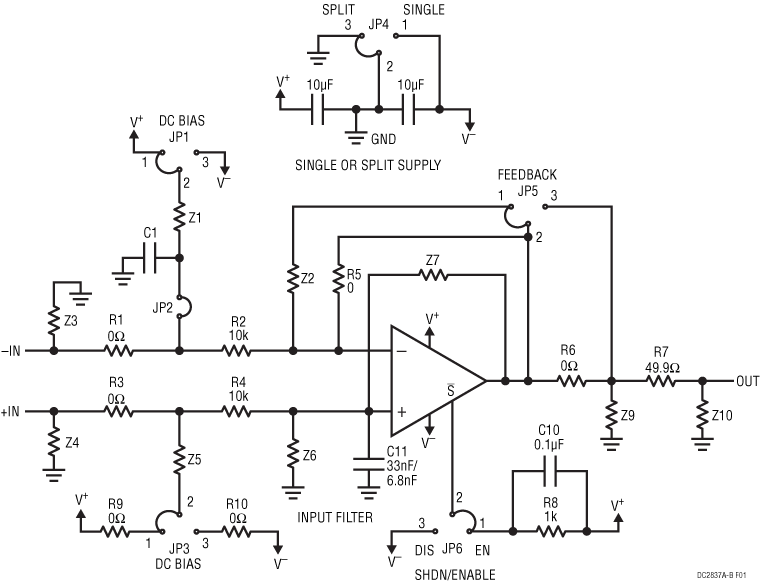

評価キット (1)
