LTC1980

バッテリ・チャージャ+DC/DCコンバータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.53
特長
  • バッテリ・チャージャとDC/DCコンバータを内蔵するシングル・コントローラ
  • バッテリ電圧よりも高い、もしくは低いACアダプタ電圧を使用可能
  • LDOコントローラにより、ACアダプタ入力からの充電と安定化を同時実行
  • 充電終了、過電圧保護、短絡セルの検出、バッテリ再充電などの機能を搭載したスタンドアロン・リチウムイオン・バッテリ・チャージャ
  • 4.1V、4.2V、8.2V、8.4Vのフロート電圧を選択可能
  • シンプルなNiMHおよびNiCdバッテリ・チャージャ
  • ピンでプログラム可能なレギュレータのバーストモード動作とシャットダウンにより、高効率を達成
  • 高効率電流モード300kHz PWM
  • 部品数を低減できるアーキテクチャ
  • 低電圧保護とソフトスタートにより、電流が制限されたACアダプタを使用した起動を保証

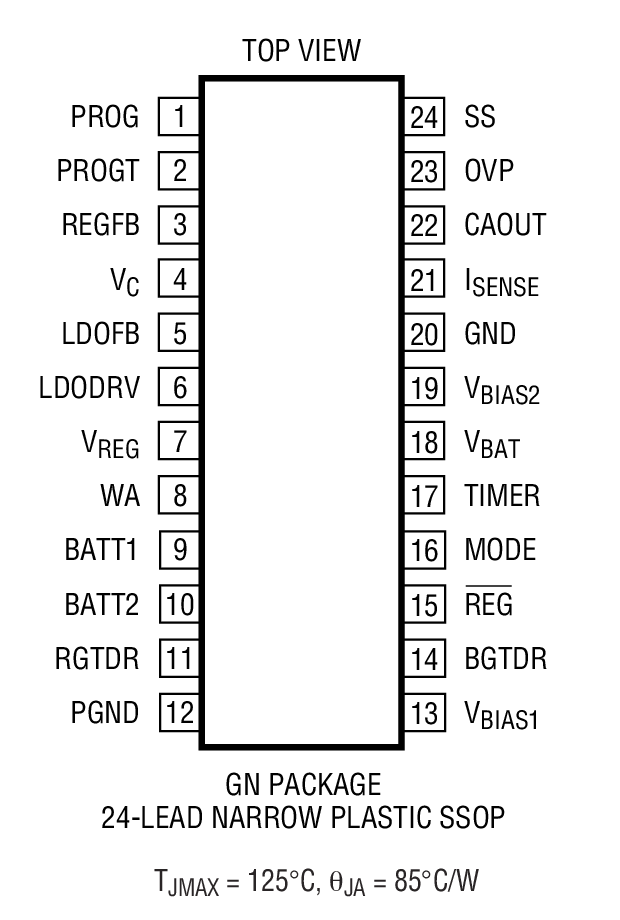

  • 小型24ピンSSOPパッケージ

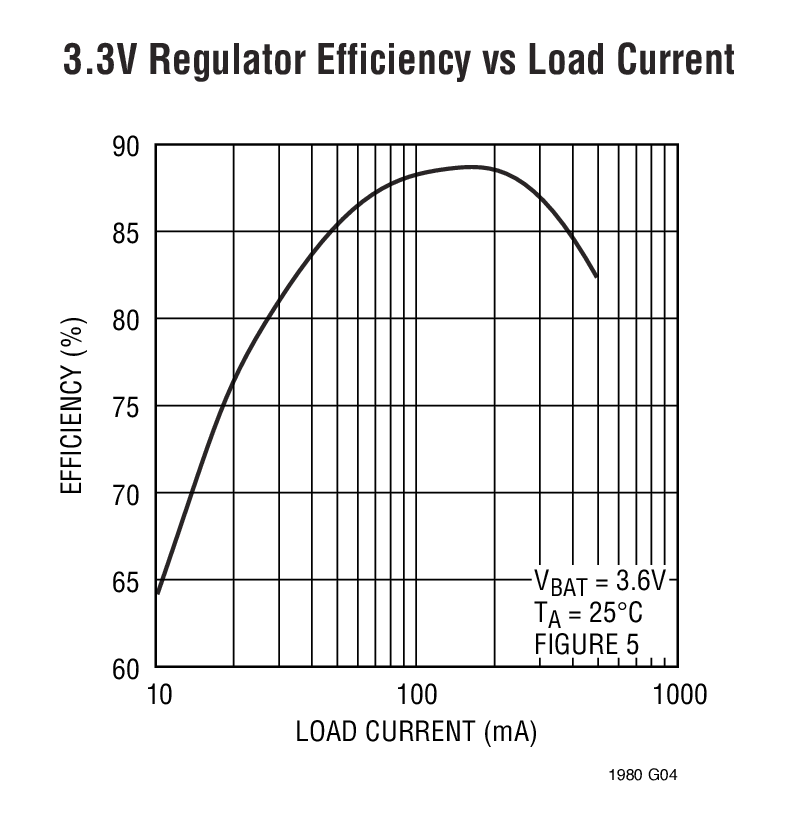

製品概要
show more Icon

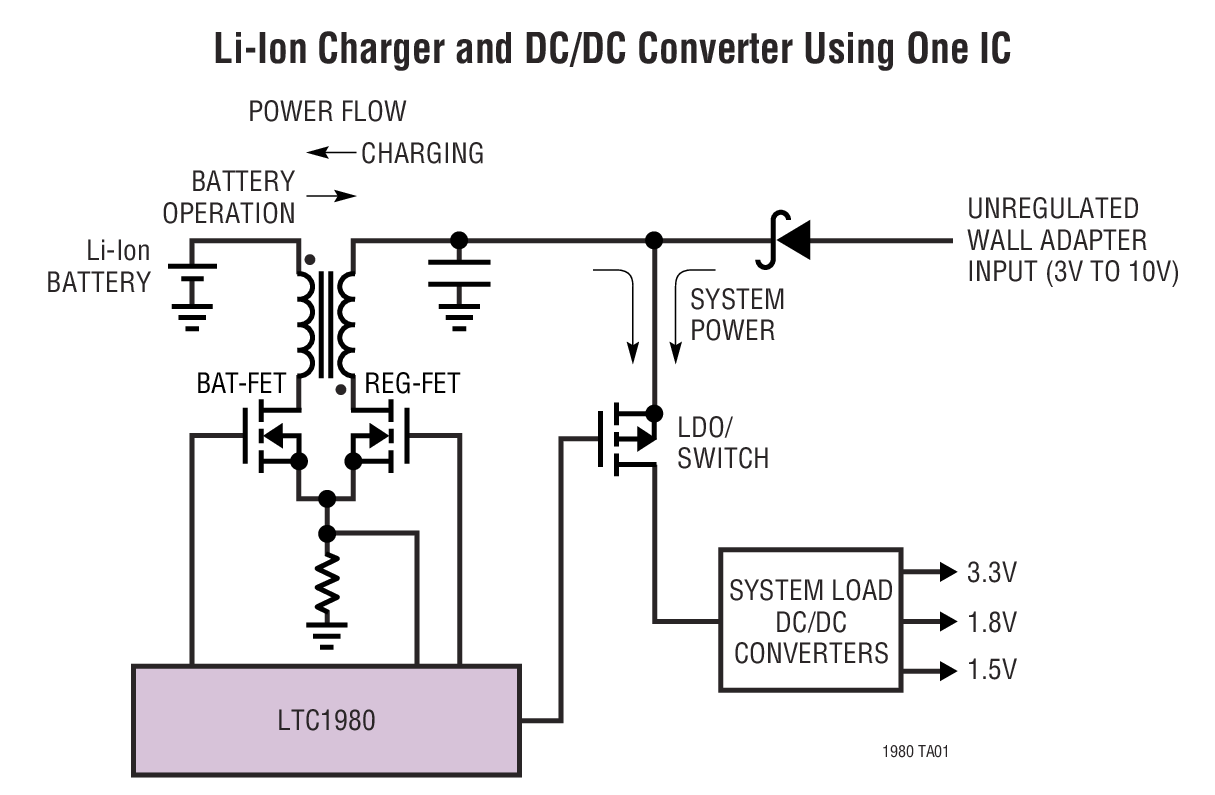

LTC1980は、バッテリの充電、バッテリ電圧の安定化出力への変換、あるいは、非安定化ACアダプタからシステム負荷に電力を供給しながらバッテリ充電を行うためのPWM電力制御機能を搭載しています。このような機能を1個のデバイスに搭載することにより、従来の複数のICによるソリューションに比べて省スペースで低コストのソリューションを提供します。LTC1980はバッテリ・チャージャとDC/DCコンバータの両方でディスクリート部品を共用しているので、デュアル・コントローラ・ソリューションに比べてサイズとコストを最小限に抑えることができます。バッテリ・チャージャとDC/DCコンバータはどちらも電流モード・フライバック方式を採用しているので、高い効率と優れた過渡応答が得られます。また、オプションのバーストモード動作とパワーダウン・モードにより、電力密度、効率、出力リップルをアプリケーションに応じて設定できます。

LTC1980は充電終了タイマ、プリセット・リチウムイオン・バッテリ電圧、過電圧および低電圧保護、ユーザが設定可能な定電流充電を備えた完全なリチウムイオン・バッテリ・チャージャを提供します。また、自動バッテリ再充電、短絡セル検出、オープンドレインC/10、ACプラグ検出出力も装備しています。ユーザ設定により、NiMHおよびNiCdバッテリも充電可能です。


アプリケーション

  • デジタル・カメラ
  • ハンドヘルド・コンピュータ
  • パーソナル・デジタル・アシスタント
  • 1W~10Wの無停電電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.53

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1980EGN#PBF
  • HTML
  • HTML
LTC1980EGN#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC1980EGN#PBF

製造中

LTC1980EGN#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC1980EGN#PBF

製造中

LTC1980EGN#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC532A

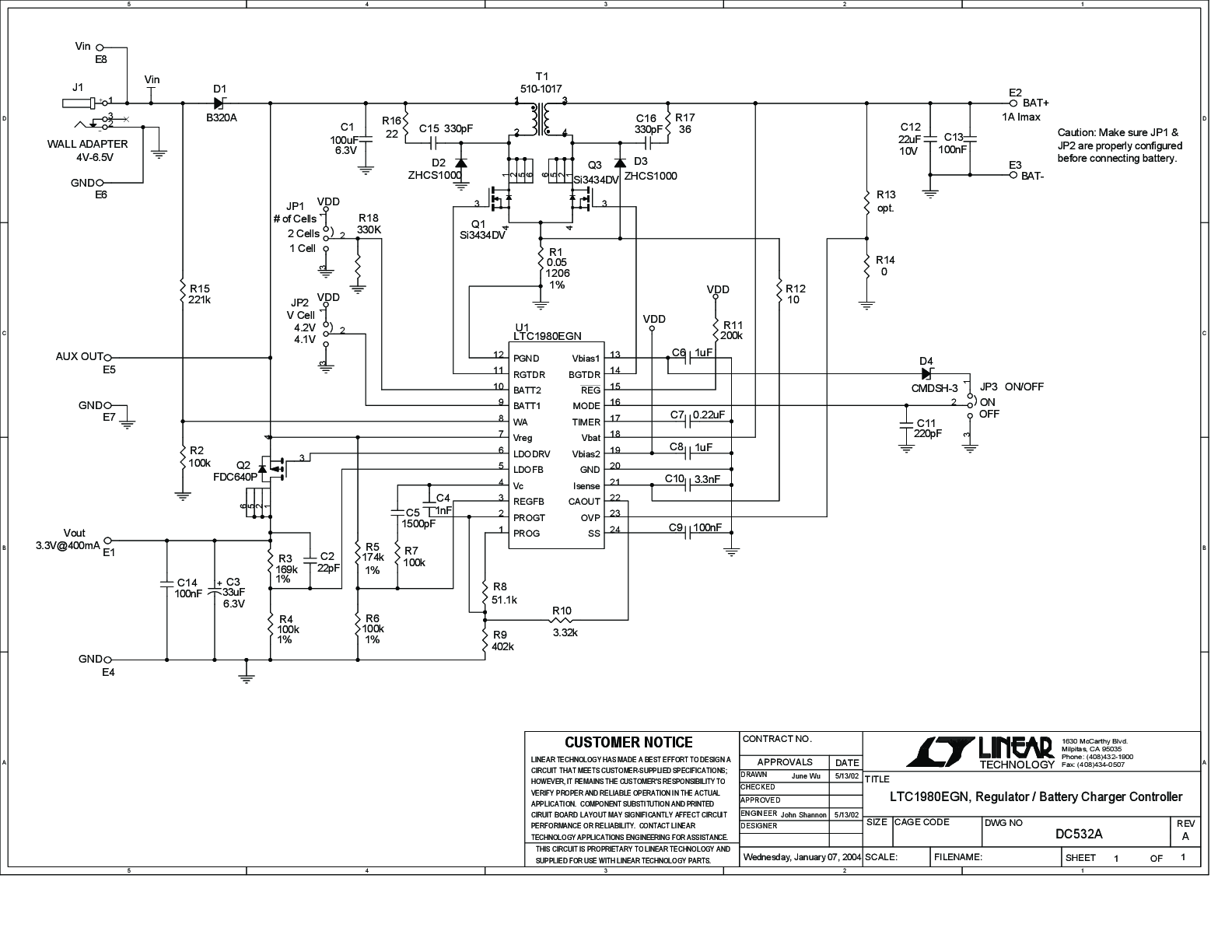

LTC1980EGN | Regulator/Battery Charger Controller, VIN = 4V to 6.5V, VOUT = 3.3V @ 400mA, BATout 1A Imax

zoom

DC532A

LTC1980EGN | Regulator/Battery Charger Controller, VIN = 4V to 6.5V, VOUT = 3.3V @ 400mA, BATout 1A Imax

LTC1980EGN | Regulator/Battery Charger Controller, VIN = 4V to 6.5V, VOUT = 3.3V @ 400mA, BATout 1A Imax

製品の詳細

DC532A: Demo Board for the LTC1980 Combination Battery Charger and DC/DC Converter.
