特長
- MSOPパッケージの16ビット250ksps ADC
- 単一5V電源
- 低消費電流:850μA(標準)
- 自動シャットダウンにより、1kspsでの消費電流を2μAに低減
- 真の差動入力
- 1チャネル・バージョン(LTC1864)と2チャネル・バージョン(LTC1865)
- SPI/MICROWIRE互換シリアルI/O
- 12ビットLTC1286/LTC1298の16ビット・アップグレード・バージョン
- 12ビットLTC1860/LTC1861とピン互換
- +125℃までの動作を保証(MSOPパッケージ)
LTC1864/LTC1865は、MSOPおよびSO-8パッケージで供給される16ビットA/Dコンバータで、単一5V電源で動作し、250kspsサンプリング時の消費電流はわずか850μAです。 LTC1864/LTC1865は無変換時に自動的にパワーダウンするので、低速時に消費電流が低減されます。これらの16ビット・スイッチトキャパシタ逐次比較型ADCはサンプル・ホールドを内蔵しています。 LTC1864は調整可能なリファレンス・ピン付きの差動アナログ入力を装備しています。LTC1865はソフトウエアで選択可能な2チャネル・マルチプレクサを備え、MSOPバージョンでは調整可能なリファレンス・ピンを装備しています。
3線のシリアルI/Oを装備し、MSOPまたはSO-8パッケージ収容で、サンプル・レート対電力比がきわめて高いので、コンパクトで低消費電力の高速システムに最適です。
これらのADCはレシオメトリック・アプリケーションで使用可能です。また、外部リファレンスを使用することもできます。高インピーダンスのアナログ入力を備え、最小1Vフルスケールで動作できるので、多くのアプリケーションにおいて信号源に直接接続可能です。 このため、外付けの利得段が不要です。
アプリケーション
- 高速データ収集
- 携帯または小型計測器
- 低消費電力のバッテリ駆動計測器
- 絶縁および/またはリモート・データ収集
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1864
資料
Filters
1つが該当
データシート
2
信頼性データ
1
200.96 K
デザイン・ノート
3
ユーザ・ガイド
1
350.00K
技術記事
3
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 1
デザイン・ノート 1
技術記事 3
製品セレクタ・カード 1
サードパーティ・ソリューション 1
- LTC1864ACMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864ACMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864ACS8#PBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864ACS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AHMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AHMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AIMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AIMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AIS8#PBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864AIS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864CMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864CMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864CS8#PBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864CS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864HMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864HMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864IMS8#PBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864IMS8#TRPBF
- ピン/パッケージ図
- 8-Lead MSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864IS8#PBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1864IS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1864ACMS8#PBF
製造中
LTC1864ACMS8#TRPBF
製造中
LTC1864AHMS8#PBF
製造中
LTC1864AHMS8#TRPBF
製造中
LTC1864AIMS8#PBF
製造中
LTC1864AIMS8#TRPBF
製造中
LTC1864CMS8#PBF
製造中
LTC1864CMS8#TRPBF
製造中
LTC1864HMS8#PBF
製造中
LTC1864HMS8#TRPBF
製造中
LTC1864IMS8#PBF
製造中
LTC1864IMS8#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1864ACMS8#PBF
製造中
LTC1864ACMS8#TRPBF
製造中
LTC1864AHMS8#PBF
製造中
LTC1864AHMS8#TRPBF
製造中
LTC1864AIMS8#PBF
製造中
LTC1864AIMS8#TRPBF
製造中
LTC1864CMS8#PBF
製造中
LTC1864CMS8#TRPBF
製造中
LTC1864HMS8#PBF
製造中
LTC1864HMS8#TRPBF
製造中
LTC1864IMS8#PBF
製造中
LTC1864IMS8#TRPBF
製造中
12 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC1864ACS8#PBF
製造中
LTC1864ACS8#TRPBF
製造中
LTC1864AIS8#PBF
製造中
LTC1864AIS8#TRPBF
製造中
LTC1864CS8#PBF
製造中
LTC1864CS8#TRPBF
製造中
LTC1864IS8#PBF
製造中
LTC1864IS8#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC1864ACS8#PBF
製造中
LTC1864ACS8#TRPBF
製造中
LTC1864AIS8#PBF
製造中
LTC1864AIS8#TRPBF
製造中
LTC1864CS8#PBF
製造中
LTC1864CS8#TRPBF
製造中
LTC1864IS8#PBF
製造中
LTC1864IS8#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0004
Epoxy Change from Henkel 8290 to 8290A for MSOP (3)
LTC1864ACMS8#PBF
製造中
LTC1864ACMS8#TRPBF
製造中
LTC1864AHMS8#PBF
製造中
LTC1864AHMS8#TRPBF
製造中
LTC1864AIMS8#PBF
製造中
LTC1864AIMS8#TRPBF
製造中
LTC1864CMS8#PBF
製造中
LTC1864CMS8#TRPBF
製造中
LTC1864HMS8#PBF
製造中
LTC1864HMS8#TRPBF
製造中
LTC1864IMS8#PBF
製造中
LTC1864IMS8#TRPBF
製造中
2 3, 2020
- 20_0128
Laser Top Mark for 8 Lead MSOP Packages Assembled in ADPG and UTAC
LTC1864ACMS8#PBF
製造中
LTC1864ACMS8#TRPBF
製造中
LTC1864AHMS8#PBF
製造中
LTC1864AHMS8#TRPBF
製造中
LTC1864AIMS8#PBF
製造中
LTC1864AIMS8#TRPBF
製造中
LTC1864CMS8#PBF
製造中
LTC1864CMS8#TRPBF
製造中
LTC1864HMS8#PBF
製造中
LTC1864HMS8#TRPBF
製造中
LTC1864IMS8#PBF
製造中
LTC1864IMS8#TRPBF
製造中
12 14, 2023
- 22_0255
Epoxy Change from Henkel 8290 to 8290A for 8-Lead SOIC Package (PCN part 2 of 2)
LTC1864ACS8#PBF
製造中
LTC1864ACS8#TRPBF
製造中
LTC1864AIS8#PBF
製造中
LTC1864AIS8#TRPBF
製造中
LTC1864CS8#PBF
製造中
LTC1864CS8#TRPBF
製造中
LTC1864IS8#PBF
製造中
LTC1864IS8#TRPBF
製造中
6 16, 2021
- 21_0026
Laser Top Mark for 8SOICN Assembled in ADPG, UTL and CRM
LTC1864ACS8#PBF
製造中
LTC1864ACS8#TRPBF
製造中
LTC1864AIS8#PBF
製造中
LTC1864AIS8#TRPBF
製造中
LTC1864CS8#PBF
製造中
LTC1864CS8#TRPBF
製造中
LTC1864IS8#PBF
製造中
LTC1864IS8#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
I<sup>2</sup>Cアイソレータ1 |
||||
製造中 |
±12.5Vおよび5Vの可変安定化電源を備えたSPI/デジタルまたはI2C対応のμModuleアイソレータ |
|||
シングル・チャンネルA/Dコンバータ3 |
||||
製造中 |
シリアル・インタフェース付き、16ビット、250ksps、低消費電力SAR ADC |
|||
製造中 |
SNRが97dBの16ビット、250ksps、低消費電力SAR ADC |
|||
製造中 |
SNRが94.7dBの16ビット、250ksps、単極性疑似差動SAR A/Dコンバータ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
製造中 |
シリアル・インタフェース付き、16ビット、250ksps、低消費電力SAR ADC |
|
製造中 |
SNRが97dBの16ビット、250ksps、低消費電力SAR ADC |
|
製造中 |
SNRが94.7dBの16ビット、250ksps、単極性疑似差動SAR A/Dコンバータ |
PScopeは、旧リニアテクノロジーの高性能ADCとシグナル・チェーン・レシーバ・ファミリーを使用するために設計されたUSBベースの製品デモおよびデータ収集システムです。このソフトウェアでは、SNR、SFDR、THDやその他の主要なパラメータを迅速かつ容易に評価することが出来ます。
必要なソフトウェア/ドライバが見つかりませんか?
ドライバ/ソフトウェアをリクエスト評価用キット 1
DC416A

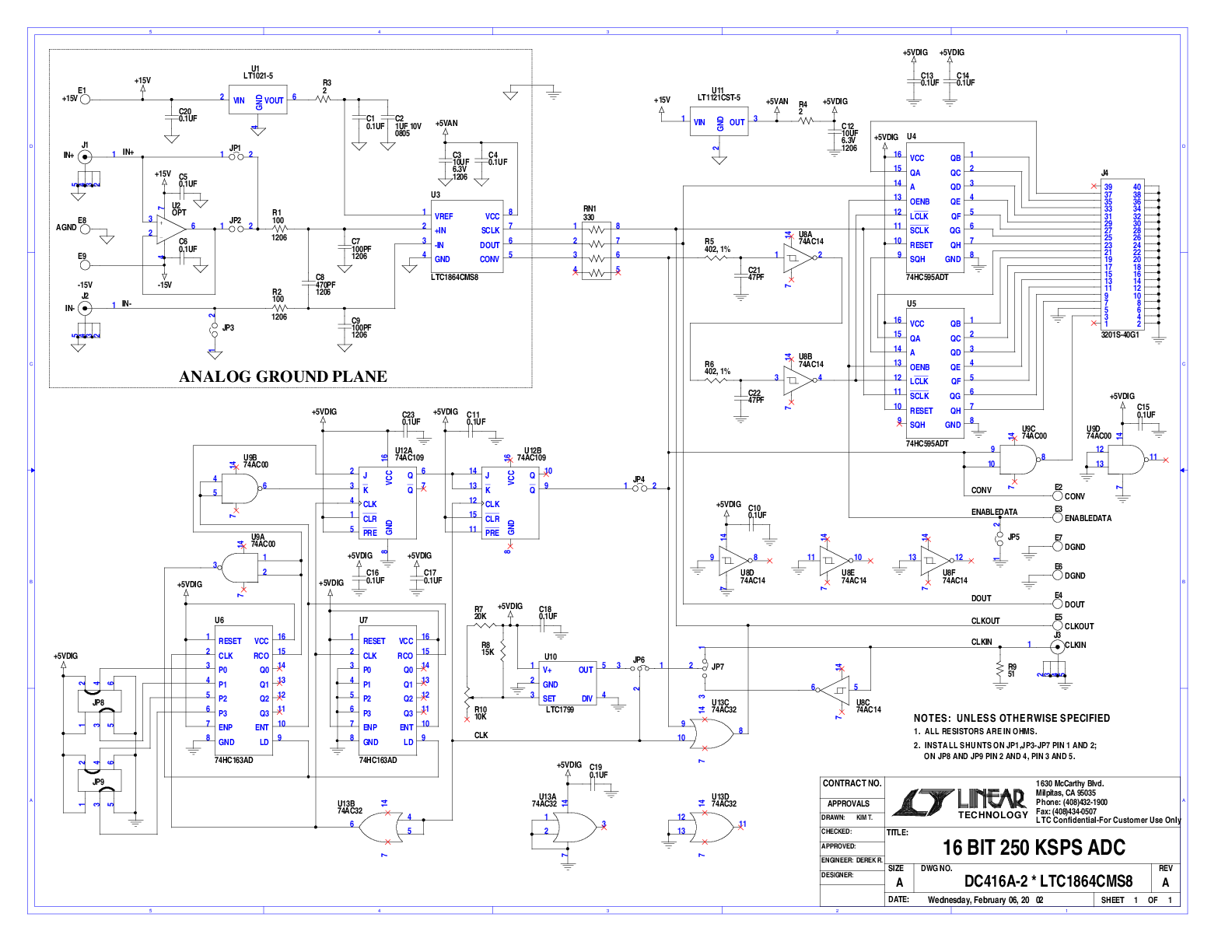

LTC1864CMS8 | 16-Bit, 250ksps, 5.0V ADC with Serial Interface and Differential Input in MS-8 Package (Requires DC718 controller)
製品の詳細
DC416A: Demo Board for the LTC1864 µPower, 16-Bit, 250ksps 1- and 2-Channel ADCs in SOIC
資料
ツールおよびシミュレーション 1
Linduino 3
Linduino

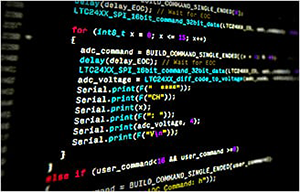

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
