LTC2381-16

シリアル・インタフェース付き、16ビット、250ksps、低消費電力SAR ADC

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$8.55
特長
  • スループット・レート: 250ksps
  • INL:±2LSB (最大)
  • ミッシングコードのない16ビット分解能を保証
  • 低消費電力: 250kspsで3.25mW、1ksps で13µW
  • SNR: 92dB (標準)(fIN = 20kHz時)
  • 収集時間が3.25µsと長いので、低消費電力のドライバを使用可能
  • 125°Cまでの動作を保証
  • 2.5V電源
  • 完全差動入力範囲: ±2.5V
  • 外部2.5Vリファレンス入力
  • パイプライン遅延なし、サイクル待ち時間なし
  • I/O 電圧: 1.8V~5V
  • デイジーチェーン・モードを備えたSPI互換シリアルI/O
  • 内部変換クロック
  • 16ピンMSOPおよび4mm × 3mm DFN パッケージ
製品概要
show more Icon

LTC2381-16は、低ノイズ、低消費電力の高速16ビット逐次比較レジスタ(SAR) ADCです。LTC2381-16 は2.5V電源で動作し、完全差動入力範囲が±2.5Vです。消費電力がわずか3.25mWで、最大±2LSBのINLと92dBのSNRを達成し、16ビット分解能でミッシングコードがありません。

LTC2381-16は、1.8V、2.5V、3.3Vおよび5Vのロジックをサポートし、デイジーチェーン・モードも備えた高速SPI互換シリアル・インタフェースを搭載しています。250kspsの高速スループットを実現し、サイクルの待ち時間がないので、様々な高速アプリケーションに最適です。また、内部発振器が変換時間を設定するので、外部タイミングの問題が軽減されます。LTC2381-16は変換と変換の間で自動的にパワーダウンするので、サンプリング・レートに比例して増大する電力損失が低減されます。

LTC2381-16は、電流変換中にADCが次のサンプルの収集を開始できる独自のサンプリング・アーキテクチャを備えています。このため、収集時間が 3.25µsと長いので、極めて低消費電力のADCドライバを使用できます。


アプリケーション

  • 医療用イメージング
  • 高速データ収集
  • 携帯型または小型計測器
  • 産業用プロセス制御
  • 低消費電力のバッテリ駆動計測器
  • ATE

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 10
1Ku当たりの価格 最低価格:$8.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC2381CDE-16#PBF
  • HTML
  • HTML
LTC2381CDE-16#TRPBF
  • HTML
  • HTML
LTC2381CMS-16#PBF
  • HTML
  • HTML
LTC2381CMS-16#TRPBF
  • HTML
  • HTML
LTC2381HMS-16#PBF
  • HTML
  • HTML
LTC2381HMS-16#TRPBF
  • HTML
  • HTML
LTC2381IDE-16#PBF
  • HTML
  • HTML
LTC2381IDE-16#TRPBF
  • HTML
  • HTML
LTC2381IMS-16#PBF
  • HTML
  • HTML
LTC2381IMS-16#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2381CMS-16#PBF

製造中

LTC2381CMS-16#TRPBF

製造中

LTC2381HMS-16#PBF

製造中

LTC2381HMS-16#TRPBF

製造中

LTC2381IMS-16#PBF

製造中

LTC2381IMS-16#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

2 4, 2020

- 20_0132

arrow down

Laser Top Mark for 16-Lead MSOP Packages Assembled in ADPG and UTAC

LTC2381CMS-16#PBF

製造中

LTC2381CMS-16#TRPBF

製造中

LTC2381HMS-16#PBF

製造中

LTC2381HMS-16#TRPBF

製造中

LTC2381IMS-16#PBF

製造中

LTC2381IMS-16#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

必要なソフトウェア/ドライバが見つかりませんか?

ドライバ/ソフトウェアをリクエスト
評価用キット

評価用キット 1

reference details image

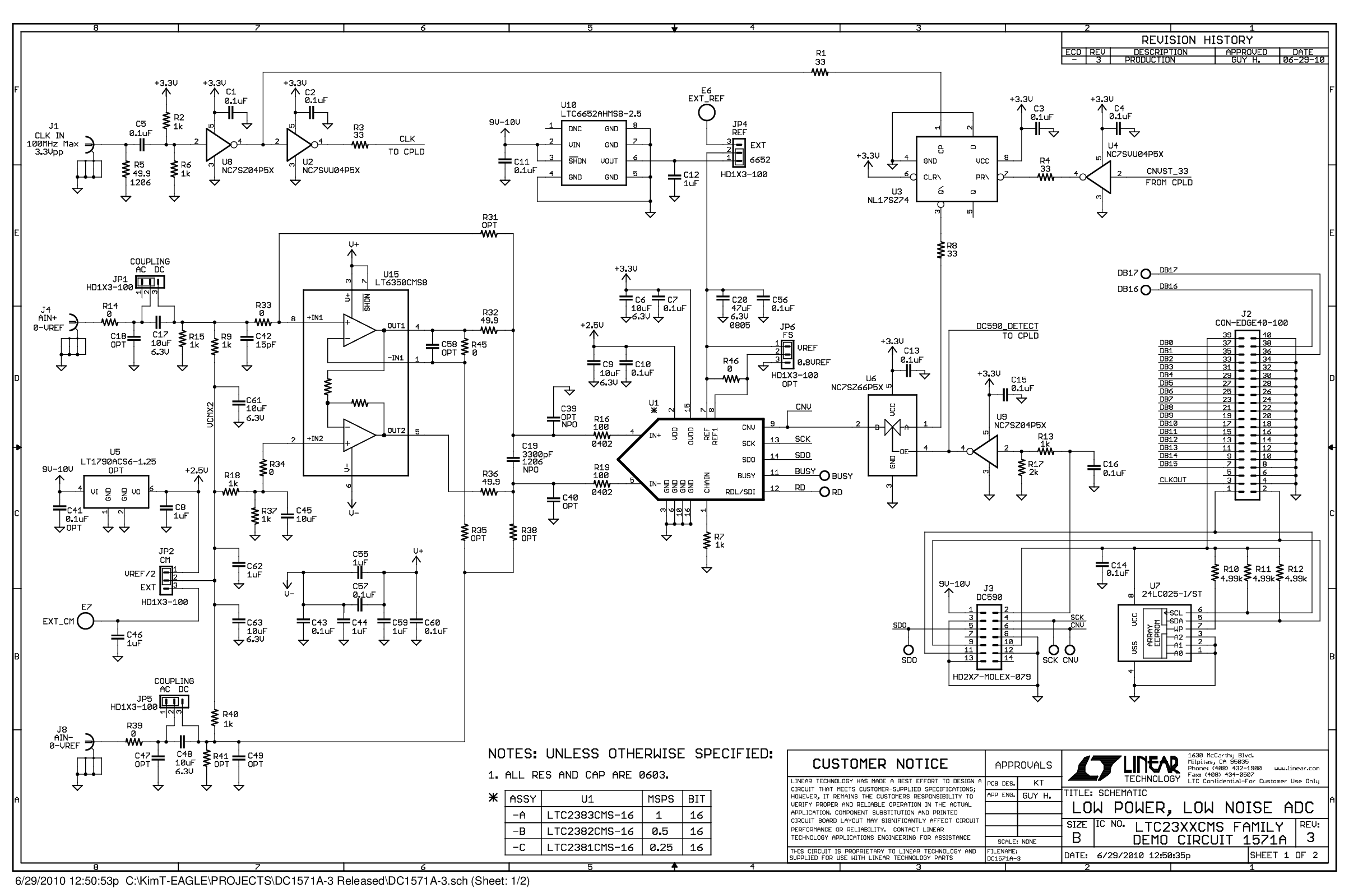

DC1571A-C

LTC2381CMS-16 Demo Board | 2.5V 16-Bit 250Ksps Serial SPI SAR ADC, Requires DC718 or DC590

zoom

DC1571A-C

LTC2381CMS-16 Demo Board | 2.5V 16-Bit 250Ksps Serial SPI SAR ADC, Requires DC718 or DC590

LTC2381CMS-16 Demo Board | 2.5V 16-Bit 250Ksps Serial SPI SAR ADC, Requires DC718 or DC590

製品の詳細

DC1571A-C: Demo Board for the LTC2381-1616-Bit, 250ksps, Low Power SAR ADC with Serial Interface.

ソフトウェア

pdf icon

ZIP

14.18 M

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
