LTC1778-1
お探しの製品ではありませんか
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
特長
- センス抵抗が不要
- 真の電流モード制御
- 高い降圧比に最適化
- tON(MIN)≦100ns
- 超高速過渡応答
- セラミックCOUTで安定
- デュアルNチャネルMOSFET同期ドライブ
- パワー・グッド出力電圧モニタ(LTC1778)
- オンタイム可変(LTC1778-1)
- 広いVIN範囲:4V～36V
- 0.8V±1%リファレンス
- 電流制限を調整可能
- スイッチング周波数を調整可能
- プログラマブル・ソフトスタート
- 出力過電圧保護
- 短絡シャットダウン・タイマ（オプション）
- マイクロパワー・シャットダウン：IQ<30uA
- 16ピン細型SSOPパッケージで供給
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

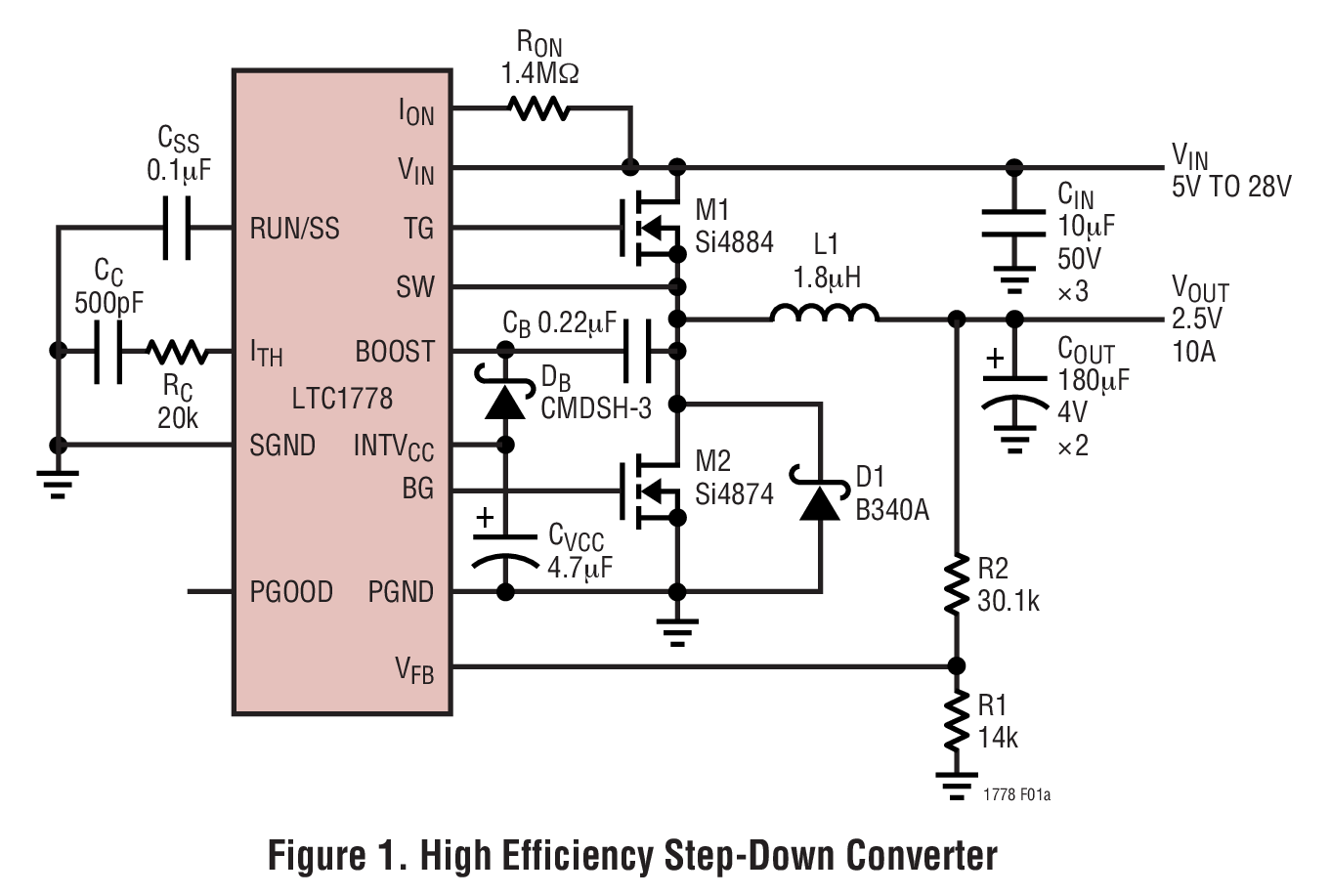

LTC1778は、CPU電源用の同期整流式降圧スイッチング・レギュレータ・コントローラです。このコントローラは谷部電流制御アーキテクチャを使用しており、センス抵抗なしで非常に低いデューティ・サイクルを実現できます。動作周波数は外部抵抗で選択され、VINの変化に対して補償されます。

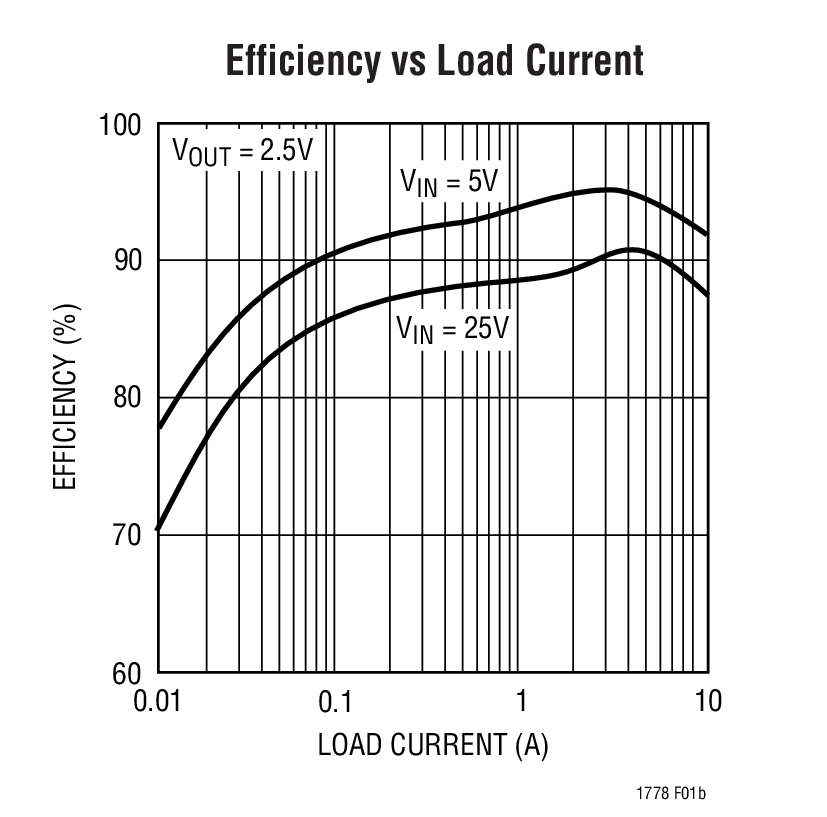

不連続モード動作により、軽負荷時に高い効率が得られます。強制連続制御ピンはノイズとRF干渉を低減し、メイン出力が軽負荷のときに不連続動作をディスエーブルにすることによって、2次巻線の安定化を補うことができます。
内部フォールド・バック電流制限、出力過電圧コンパレータ、およびオプションの短絡シャットダウン・タイマによって、フォールト保護が提供されています。外部タイミング・コンデンサを使用して、電源シーケンスのソフト・スタート機能を実現しています。レギュレータ電流制限レベルは、ユーザがプログラム可能です。広い電源電圧範囲によって、入力4V～36V、出力0.8V～(0.9)VINの動作が可能です。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- 分配型電源システム
2
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1778
LTC1778-1
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
デザイン・ノート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
197.00K
122.00K
信頼性データ
1
18.89 K
デザイン・ノート
5
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
デザイン・ノート 3

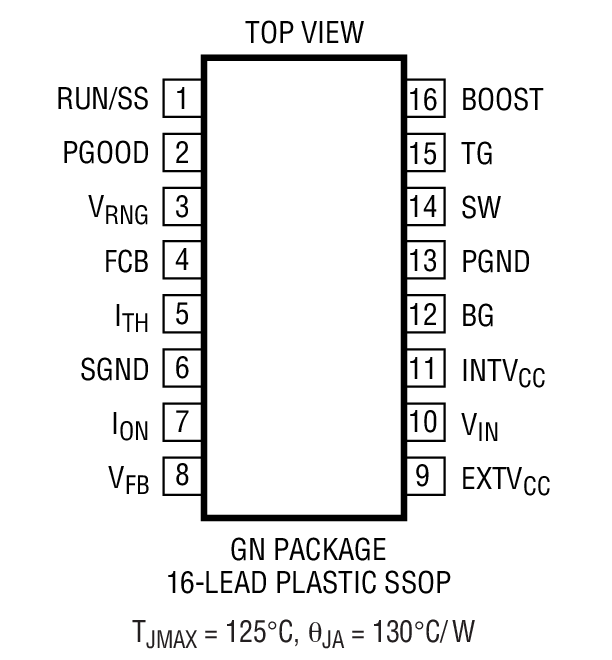

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC1778EGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1778EGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|

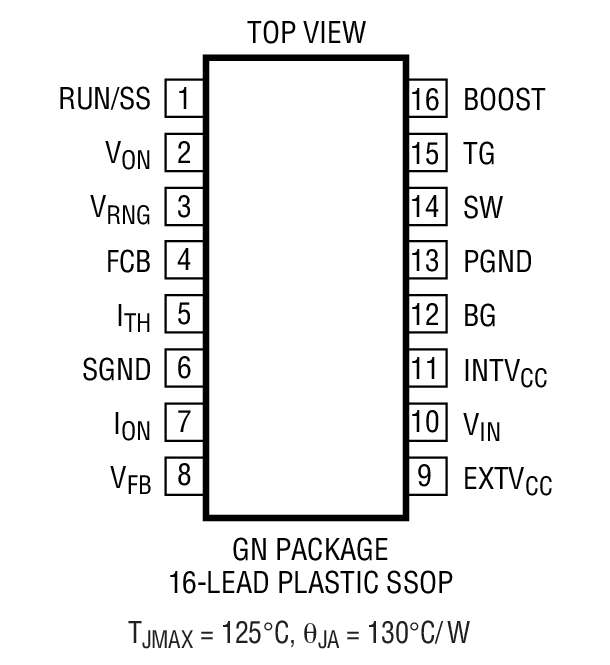

| LTC1778EGN-1#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1778EGN-1#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1778IGN#PBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
|
| LTC1778IGN#TRPBF |
16-Lead SSOP (Narrow 0.15 Inch)
|
|
- LTC1778EGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1778EGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1778EGN-1#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1778EGN-1#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1778IGN#PBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC1778IGN#TRPBF
- ピン／パッケージ図
-
16-Lead SSOP (Narrow 0.15 Inch)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1778EGN#PBF
製造中
LTC1778EGN#TRPBF
製造中
LTC1778EGN-1#PBF
製造中
LTC1778EGN-1#TRPBF
製造中
LTC1778IGN#PBF
製造中
LTC1778IGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1778EGN#PBF
製造中
LTC1778EGN#TRPBF
製造中
LTC1778EGN-1#PBF
製造中
LTC1778EGN-1#TRPBF
製造中
LTC1778IGN#PBF
製造中
LTC1778IGN#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1778EGN#PBF
製造中
LTC1778EGN#TRPBF
製造中
LTC1778EGN-1#PBF
製造中
LTC1778EGN-1#TRPBF
製造中
LTC1778IGN#PBF
製造中
LTC1778IGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1778EGN#PBF
製造中
LTC1778EGN#TRPBF
製造中
LTC1778EGN-1#PBF
製造中
LTC1778EGN-1#TRPBF
製造中
LTC1778IGN#PBF
製造中
LTC1778IGN#TRPBF
製造中
評価用キット 2
DC385A

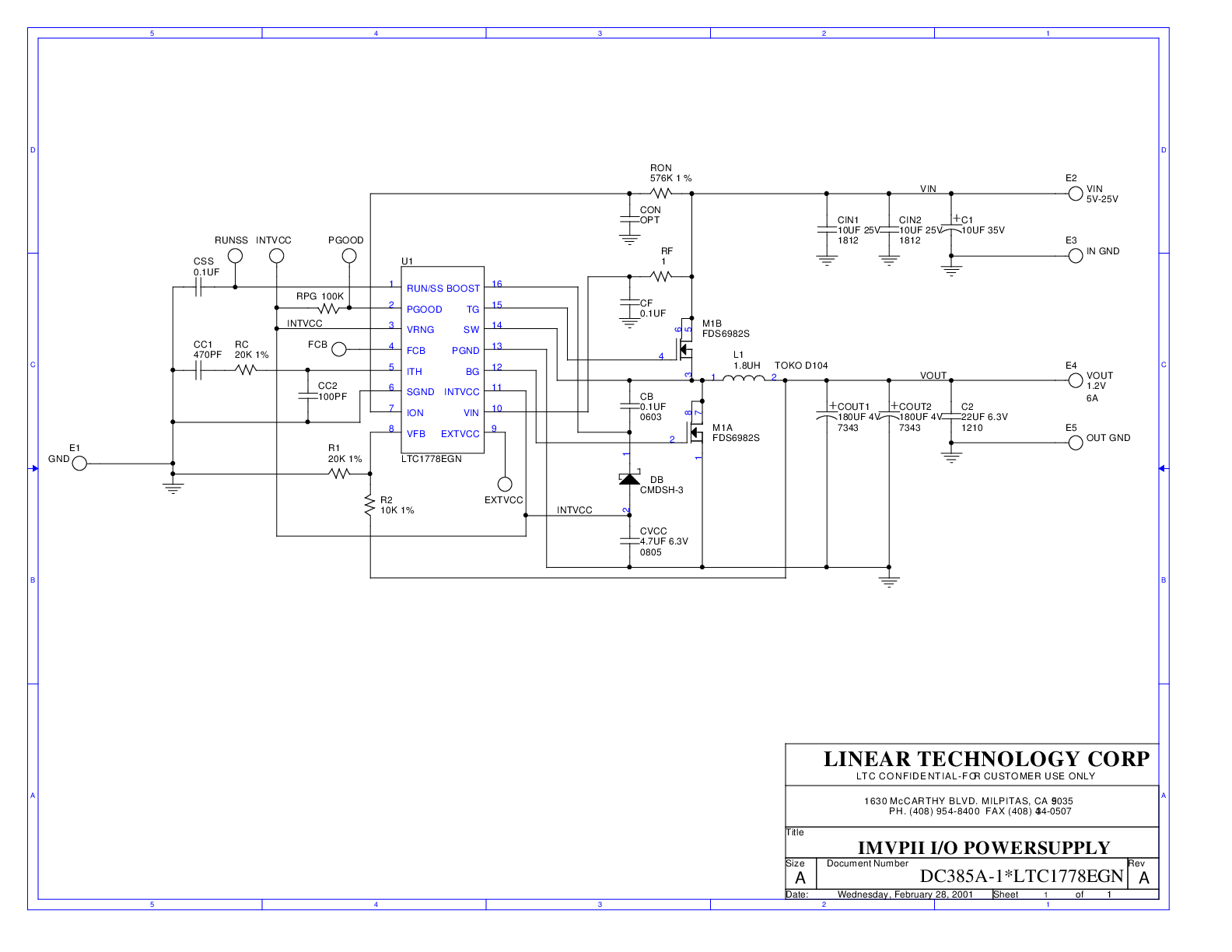

LTC1778EGN Demo Board | IMVPII I/O Power Supply, VIN = 5V-25V, VOUT = 1.2V @ 6A
製品の詳細
Demonstration circuit DC385 is a high density synchronous step-down (buck) regulator using the LTC1778 No RSENSE switching regulator controller. This controller uses a valley current control architecture to deliver very low duty cycles without requiring a sense resistor. The demo board input voltage range is 5V to 25V and it provides 1.2V@6A at the output.
資料
DC378A

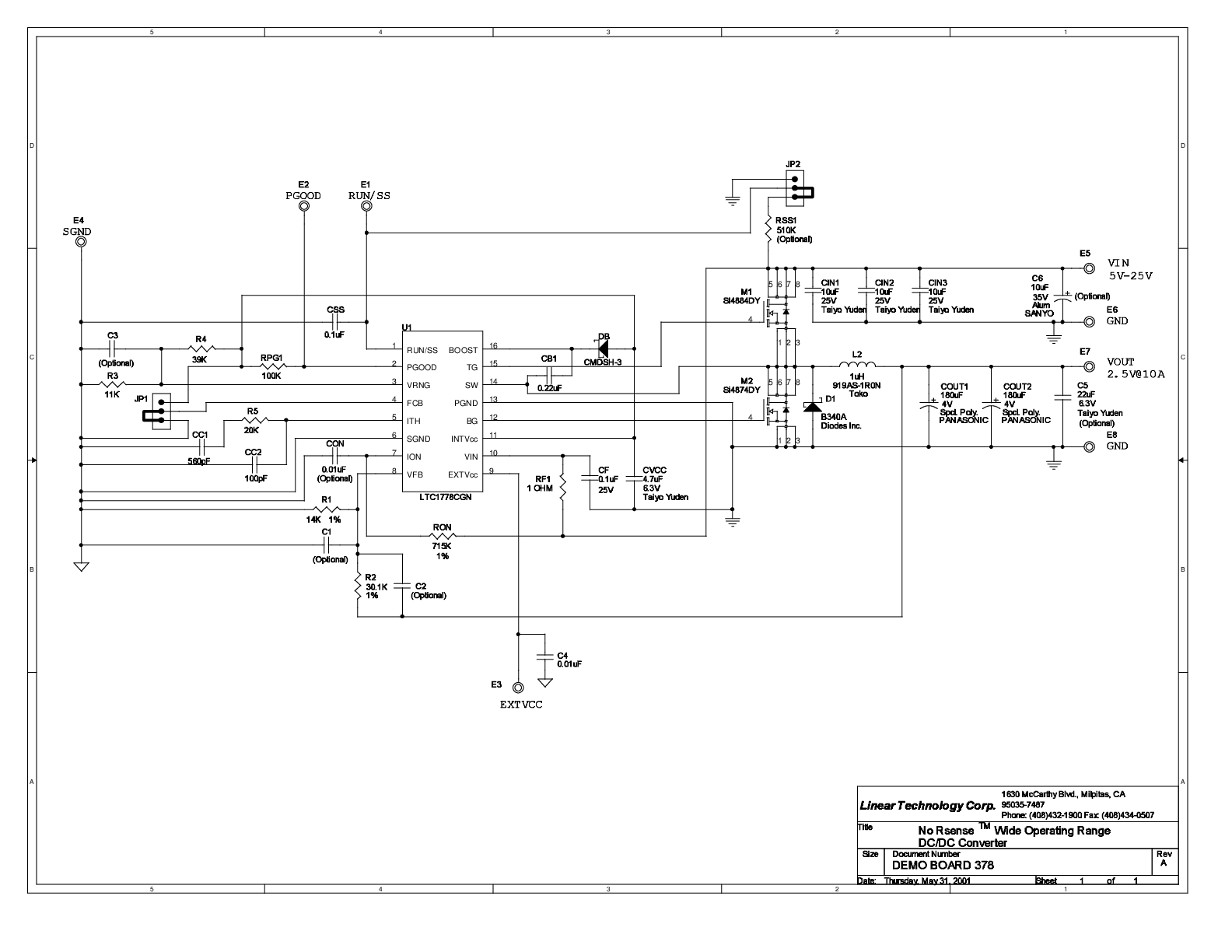

LTC1778EGN | No RSENSE, 5V ≤ VIN ≤ 25V, VOUT = 2.5V @ 10A
