製品概要
機能と利点
- 広い入力電圧範囲：4V～38V
- ±1%精度の0.8V電圧リファレンス
- 極めて高速な過渡応答
- tON(MIN)：43ns
- No RSENSE™谷電流モード制御
- 低ESRのセラミック出力コンデンサで安定
- 出力がプリバイアスされていてもスムーズな起動が可能
- 高い降圧比に最適化
- LTC1778とピン互換（EXTVCCピンなし）
- パワーグッド出力電圧モニタ
- デュアルNチャネルMOSFET同期ドライブ
- スイッチング周波数を調整可能
- フォールドバック付き電流制限をプログラム可能
- 出力過電圧保護
- 小さい16ピン細型SSOPパッケージ
製品概要
LTC3878は、高スイッチング周波数と高速過渡応答を実現するように最適化された同期整流式降圧スイッチングDC/DCコントローラです。このコントローラはオン時間が一定の谷電流モード･アーキテクチャを採用しているので、広い入力電圧範囲が可能で、低デューティファクタ動作を実現します。外付けのセンス抵抗やスロープ補償は不要です。EXTVCCを使用しないアプリケーションでは、LTC3878はLTC1778のピン互換品として使用可能で、より高い効率を達成します。互換性の確認については、弊社にお問い合わせください。
動作周波数は外付け抵抗で設定され、VINの変動に対して補償されるので、優れたライン安定度が得られます。不連続モード動作によって軽負荷時に高効率を達成し、強制連続制御ピンによってノイズとRF干渉を低減できます。また、出力過電圧保護、プログラム可能なフォールドバック付き電流制限などの安全機能を搭載しています。外付けタイミング・コンデンサを使用して、電源シーケンシングのソフトスタートが可能です。電流制限値はユーザが設定可能です。
LTC3878は4Vから38Vまでの入力電圧、0.8VからVINの90%までの出力電圧で動作可能で、小さい16ピン細型SSOPパッケージで供給されます。
アプリケーション
- 配電システム
- 組み込みコンピュータ
- 通信インフラストラクチャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R526 Reliability Data3/26/2018
-

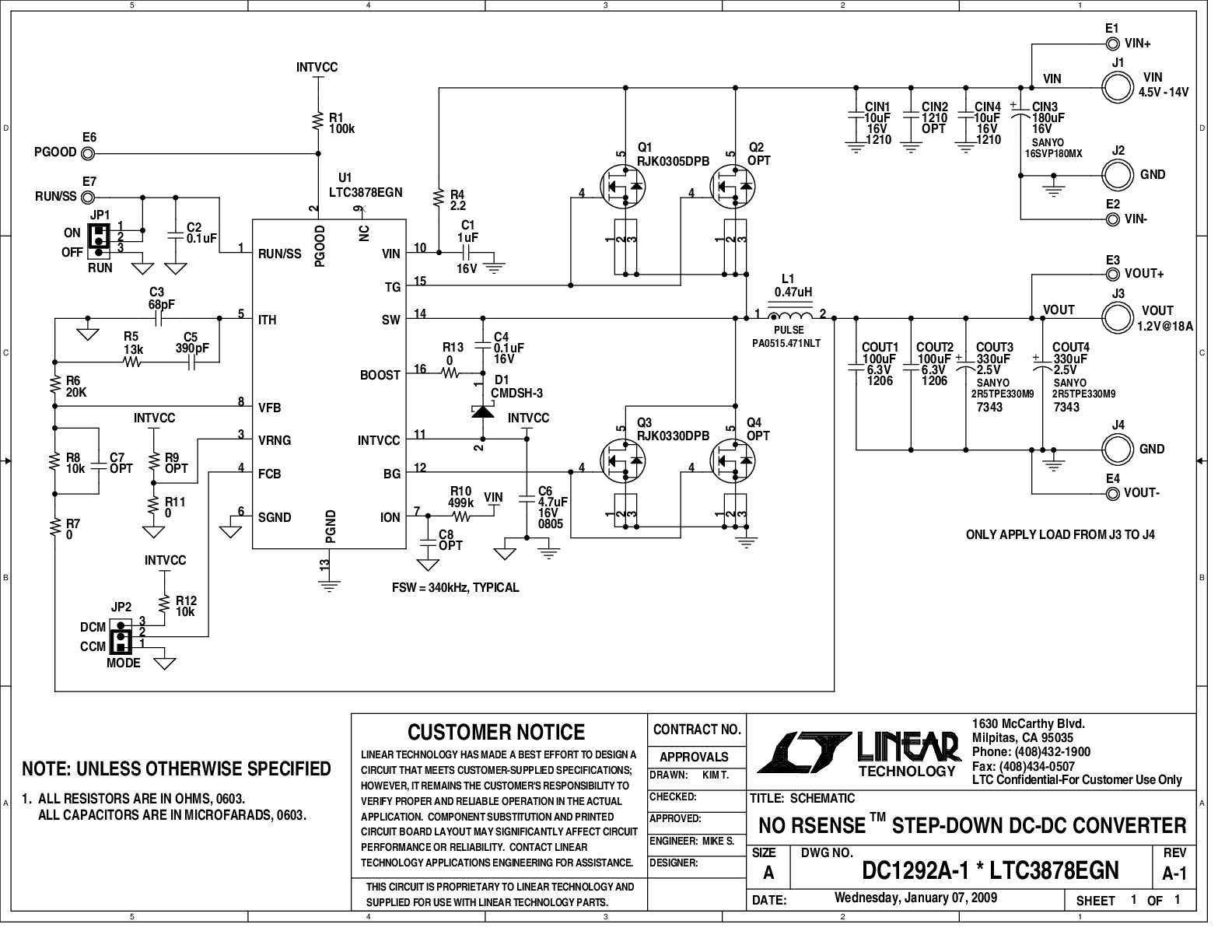

DC1292A - Demo Manual9/24/2009
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3878
おすすめ製品
LTC3878 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3878EGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3878EGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3878IGN#PBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| LTC3878IGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 16-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R526 Reliability Data |
