LTC1759: スマート・バッテリ・チャージャ データシート (Rev. )2/21/2008PDF223K
製品概要
機能と利点
- シングルチップ・スマート・バッテリ・チャージャ・コントローラ
- 100%準拠（Rev 1.0）のSMBusサポートにより、ホストの有無に関係なく動作可能
- MBusアクセラレータにより、SMBusタイミングを改善
- ハードウェア割込みとSMBAlert応答により割込みポーリングが不要
- 高効率、同期式降圧チャージャ
- 損失電圧0.5V、最大デューティ・サイクル > 99.5%
- ACアダプタ電流制限により充電レートを最大化*
- 1%の電圧精度、5%の電流精度
- 最大8Aの充電電流能力
- 充電電圧および電流プログラム用デュアル 10ビットDAC
- ユーザが選択可能な過電圧および過電流制限
- 高いノイズ余裕度を持つサーミスタ・センサ

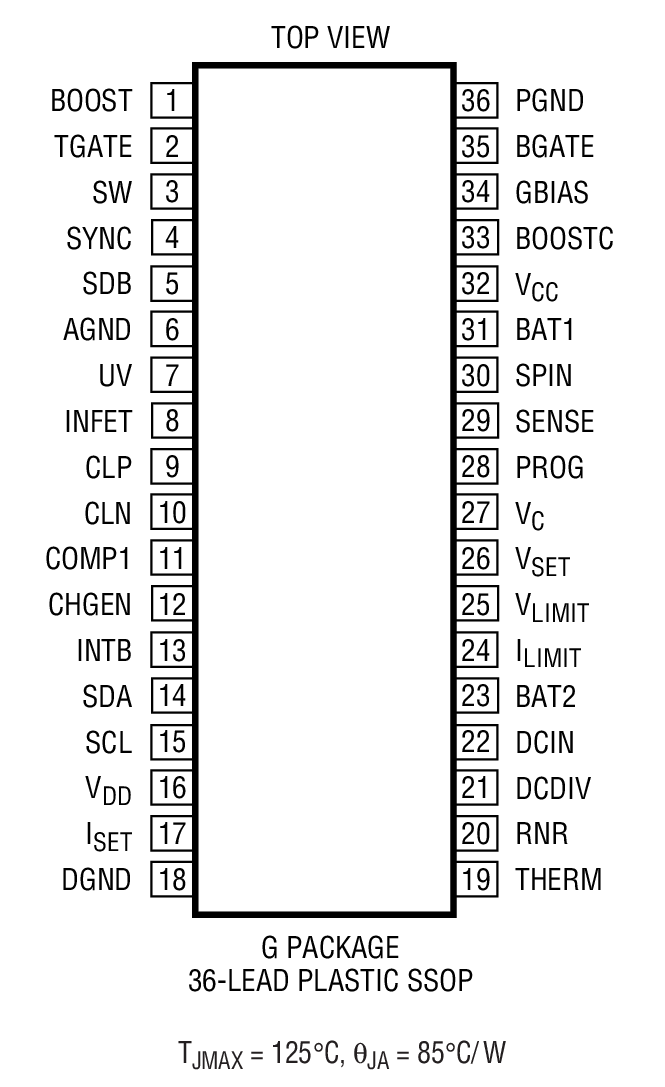

- 36ピンSSOPパッケージ
製品概要
LTC1759スマート・バッテリ・チャージャは、 SBS準拠システムの構造を大幅に単純化するシングル・チップの充電ソリューションです。LTC1759はレベル2チャージャ機能を実現しており、チャージャはバッテリまたはホストがプログラムできます。充電中のバッテリのサーミスタから温度、接続、およびバッテリ・タイプ情報をモニタします。AC電源アダプタを取り外してもSMBusインタフェースは動作したままで、（チャージャステータス・コマンドを介して）SMBusインタフェースに送られるサーミスタ・ステータスなどすべてのSMBus動作に応答します。ステータスの変更（たとえば、バッテリの取外し、ACアダプタの接続）が検出されるたびに、チャージャはホストへの割込みを行います。
充電電流および電圧は、システムの安全性と信頼性を向上させるために、化学材料固有の限界値に制約されます。限界値は2本の外付け抵抗でプログラムできます。さらに、ACアダプタからの最大平均電流は、負荷電流と充電電流を同時に供給するときに、アダプタが過負荷状態にならないようにプログラムすることができます。システム負荷電流を供給すると、充電電流はアダプタの過負荷を防ぐために自動的に低減されます。
アプリケーション
- ポータブル・コンピュータ
- 携帯用計測器
- ドッキング・ステーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
