特長
- 同期可能/プログラム可能な固定周波数
- OPTI-LOOP™補償により、COUTを最小化
- ±1%の出力電圧精度
- デュアルNチャネルMOSFET同期ドライブ
- 広いVIN範囲:4V~36V動作
- VOUT範囲:0.8V~6V
- 電流フォールドバック機能を搭載
- 出力過電圧クローバ保護
- 無効化オプション付きラッチ式短絡シャットダウン・タイマ
- 低損失動作:99%デューティ・サイクル
- 強制連続動作制御ピン
- プログラム可能なソフトスタート(オプション)
- リモート出力電圧センス
- パワーグッド出力(LTC1735Fのみ)
- ロジック制御によるマイクロパワー・シャットダウン:IQ < 25μA
- わずかな部品変更でLTC1435とピン互換
- 16ピン細型SSOPおよびSOパッケージ、20ピンTSSOPパッケージ(LTC1735Fのみ)で供給

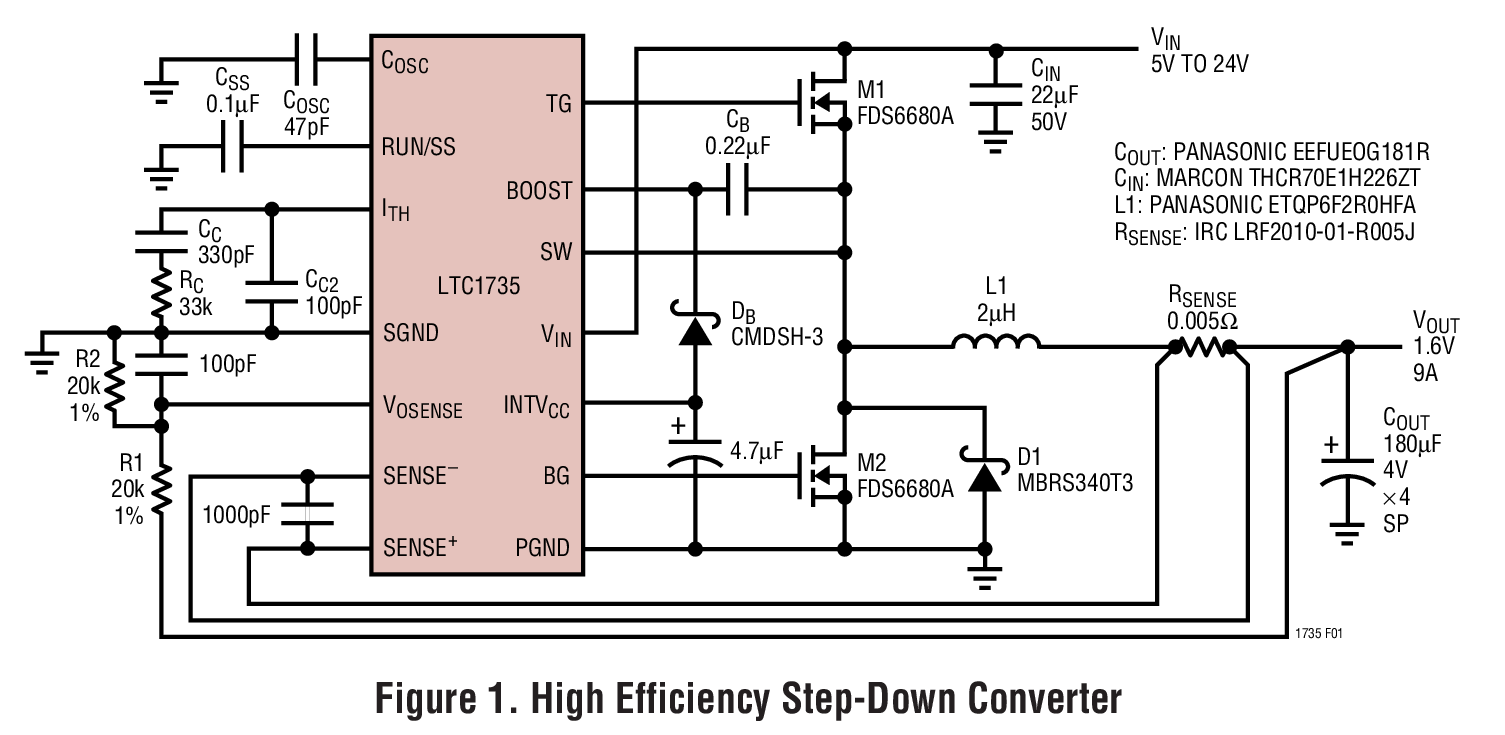

LTC1735は、固定周波数アーキテクチャを採用して外付けNチャネル・パワーMOSFETをドライブする同期整流式降圧スイッチング・レギュレータ・コントローラです。バーストモード動作により、低負荷電流時にも高効率を達成します。高精度0.8V リファレンスは次世代のマイクロプロセッサに対応しています。 OPTI-LOOP補償により、広範な出力容量とESR 値に対して過渡応答を最適化することができます。
動作周波数(最大500kHz まで同期可能)は1個の外付けコンデンサで設定され、効率を柔軟に最適化することができます。強制連続動作制御ピンによってノイズとRF 干渉を低減し、メイン出力が軽負荷のときにバーストモード動作をディスエーブルすることによって、 2次巻線の安定化を補うことができます。
保護機能として、フォールドバック電流制限、出力過電圧クローバ、オプションの短絡シャットダウンなどがあります。外付けコンデンサで設定されるソフトスタートを使用することで、適切な電源シーケンシングが可能です。動作電流レベルは外付け電流センス抵抗を介してユーザ設定可能です。入力電源範囲が広く、4V~30V(最大36V)で動作可能です。
アプリケーション
- ノートブックおよびパームトップ・コンピュータ、PDA
- 携帯電話および無線モデム
- DC配電システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1735
資料
Filters
1つが該当
データシート
2
アプリケーション・ノート
2
デザイン・ノート
8
HTML
HTML
HTML
ユーザ・ガイド
2
152.00K
18.00K
信頼性データ
1
18.89 K
技術記事
5
HTML
HTML
HTML
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
ユーザ・ガイド 2
アプリケーション・ノート 1
デザイン・ノート 5
技術記事 5
- LTC1735CF#PBF

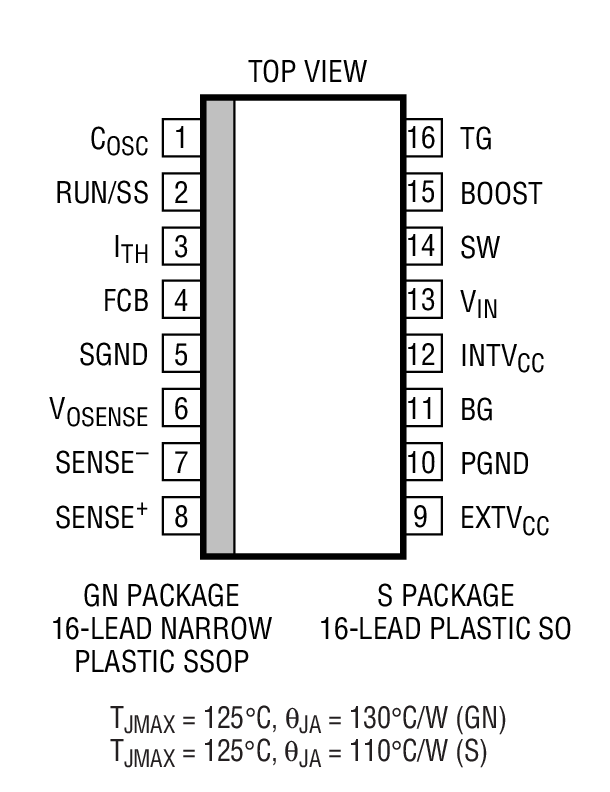

- ピン/パッケージ図
- 20-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735CF#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735CGN#PBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735CGN#TRPBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735CS#PBF
- ピン/パッケージ図
- 16-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735CS#TRPBF
- ピン/パッケージ図
- 16-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735EGN#PBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735EGN#TRPBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IF#PBF
- ピン/パッケージ図
- 20-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IF#TRPBF
- ピン/パッケージ図
- 20-Lead TSSOP
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IGN#PBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IGN#TRPBF
- ピン/パッケージ図
- 16-Lead SSOP (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IS#PBF
- ピン/パッケージ図
- 16-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC1735IS#TRPBF
- ピン/パッケージ図
- 16-Lead SOIC (Narrow 0.15 Inch)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC1735CF#PBF
製造中
LTC1735CF#TRPBF
製造中
LTC1735IF#PBF
製造中
LTC1735IF#TRPBF
製造中
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
8 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1735CS#PBF
製造中
LTC1735CS#TRPBF
製造中
LTC1735IS#PBF
製造中
LTC1735IS#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC1735CF#PBF
製造中
LTC1735CF#TRPBF
製造中
LTC1735IF#PBF
製造中
LTC1735IF#TRPBF
製造中
10 3, 2024
- 24_0235
(QSOP/SSOP PKG) Migrating Bottom Trace Code Marking to Top Side Laser Marking
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
10 11, 2022
- 22_0235
Epoxy Change from Henkel 8290 to 8290A for GN Package
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
4 6, 2022
- 22_0066
Laser Top Mark for 16QSOP Assembled in ADPG [PNG]
LTC1735CGN#PBF
製造中
LTC1735CGN#TRPBF
製造中
LTC1735EGN#PBF
製造中
LTC1735EGN#TRPBF
製造中
LTC1735IGN#PBF
製造中
LTC1735IGN#TRPBF
製造中
8 6, 2022
- 22_0173
Laser Top Mark Conversion for SOICN14 and SOICN16 Packages Assembled on ADPG [PNG]
LTC1735CS#PBF
製造中
LTC1735CS#TRPBF
製造中
LTC1735IS#PBF
製造中
LTC1735IS#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
サージ・ストッパ、過電圧および過電流保護1 |
||||
新規設計に推奨 |
電流制限付き高電圧サージ・ストッパー |
|||
シリコン発振器1 |
||||
|
スペクトル拡散変調付き抵抗設定SOT-23発振器 |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
同期整流式降圧スイッチング・レギュレータ・コントローラ |
評価用キット 2
DC222A

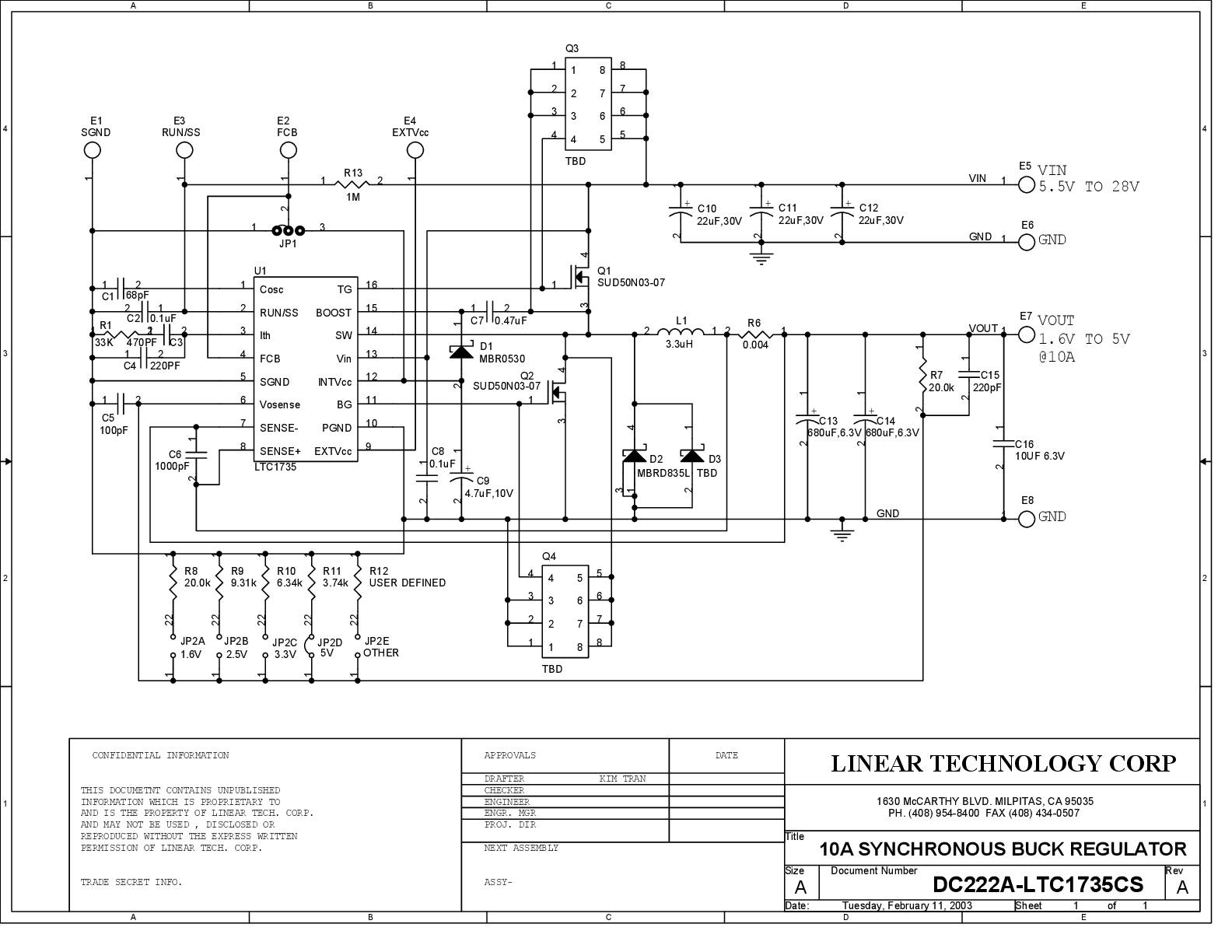

LTC1735CS | 10A Synchronous Buck Regulator, VIN = 5.5V to 28V, VOUT = 1.6V to 5V (Thru-Hole Caps)
製品の詳細
DC222A: Demo Board for the LTC1735 High Efficiency Synchronous Step-Down Switching Regulator.
資料
DC247A

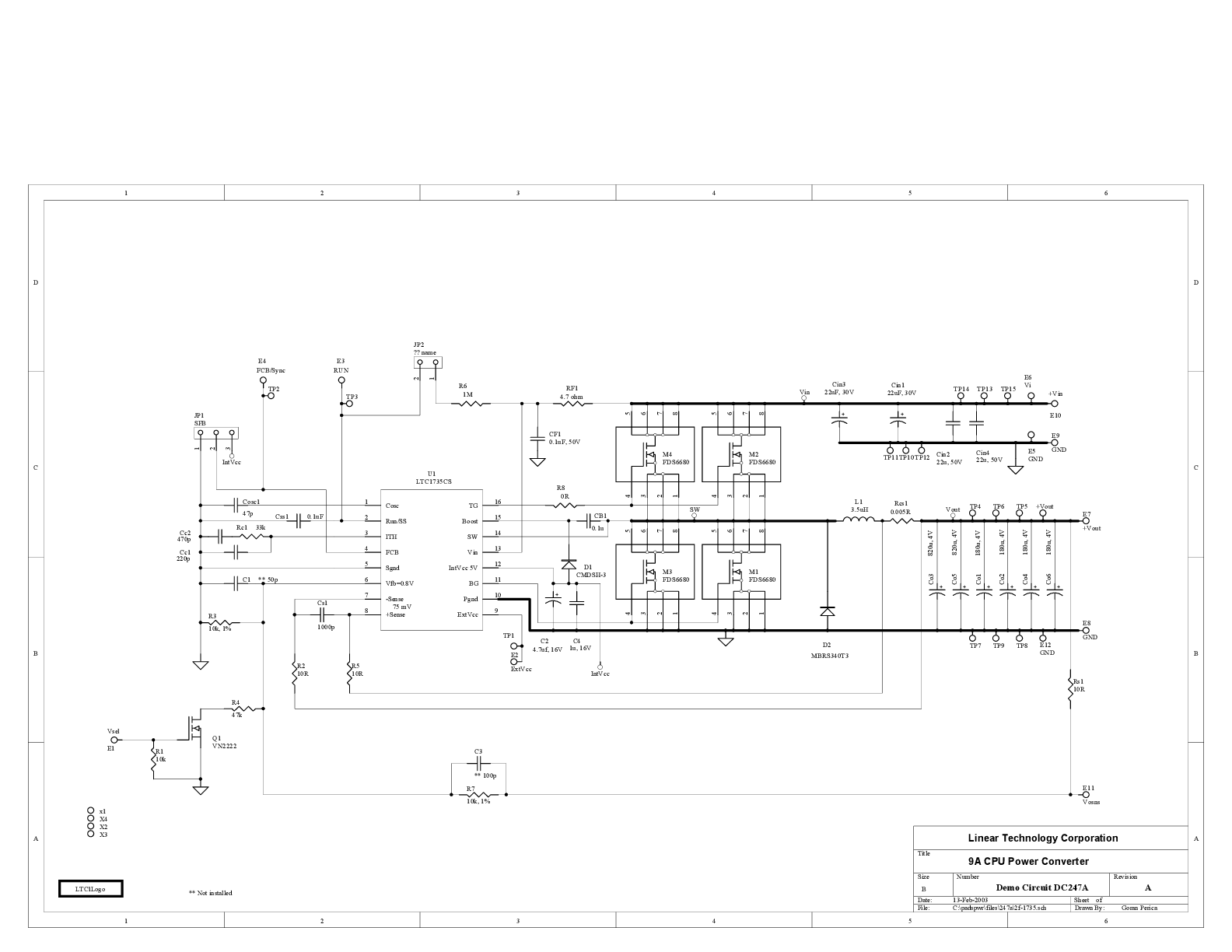

LTC1735CS | CPU Low Voltage High Current Supply, VIN = 6V to 26V, VOUT = 1.6V @ 9A (thru-hole caps)
