機能と利点

  • 広いVIN範囲:4V~38V動作
  • RSENSEまたはDCRによる電流検出
  • ±1%の出力電圧精度
  • フェーズロック可能な固定周波数:250kHz~750kHz
  • デュアルNチャネルMOSFET同期ドライブ
  • 低損失動作:99%デューティサイクル
  • 出力電圧のソフトスタートまたはトラッキングを調整可能
  • 出力電流フォールドバック制限
  • 出力過電圧保護
  • 5Vレギュレータを内蔵
  • OPTI-LOOP®補償により、COUTを最小化
  • 軽負荷時に連続動作、パルス・スキップ動作、BurstMode®動作のいずれかを選択可能
  • シャットダウン時の低消費電流:20μA
  • VOUT範囲:0.8V~5.5V

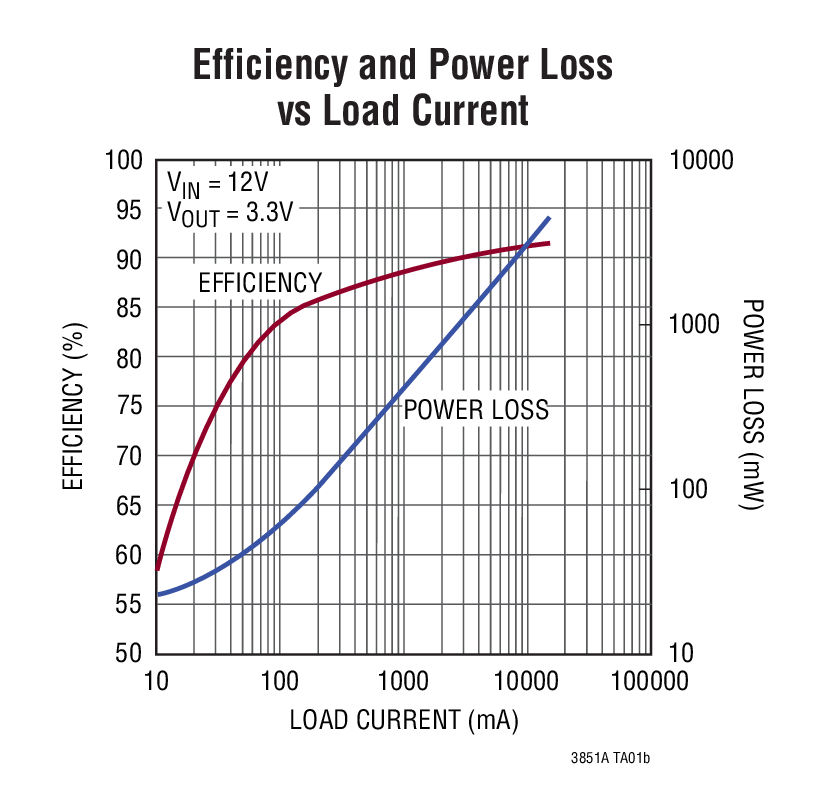

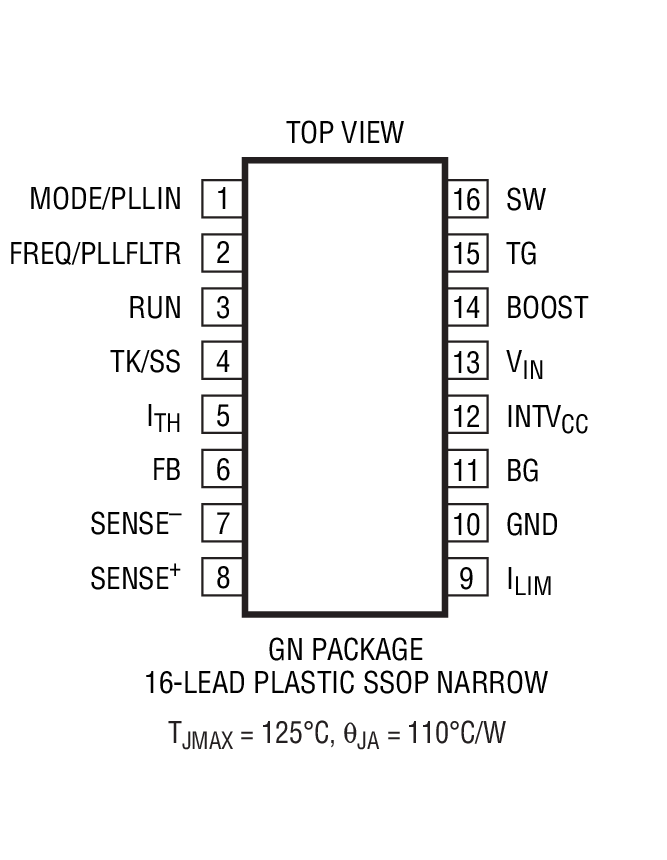

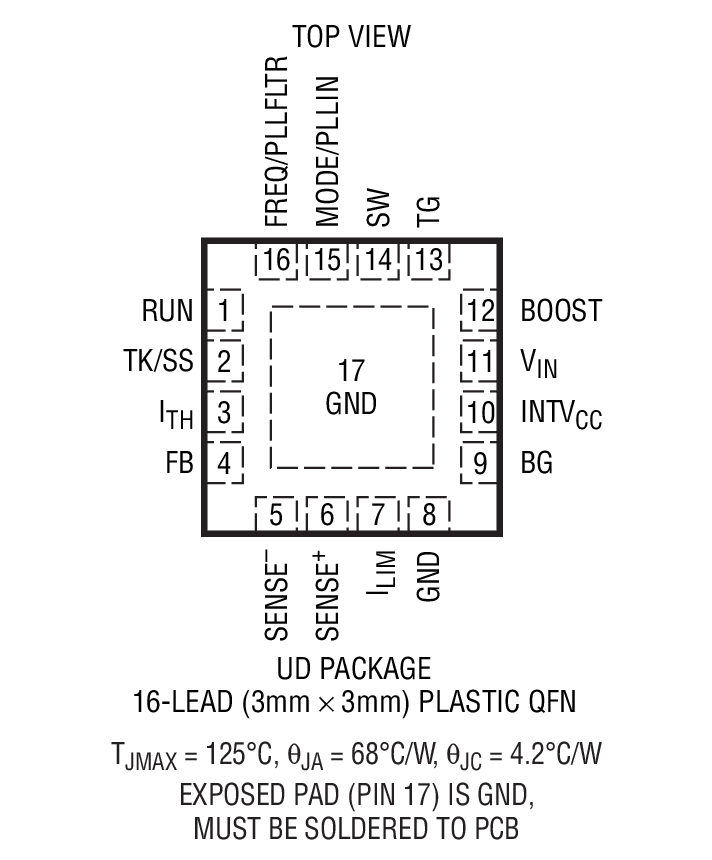

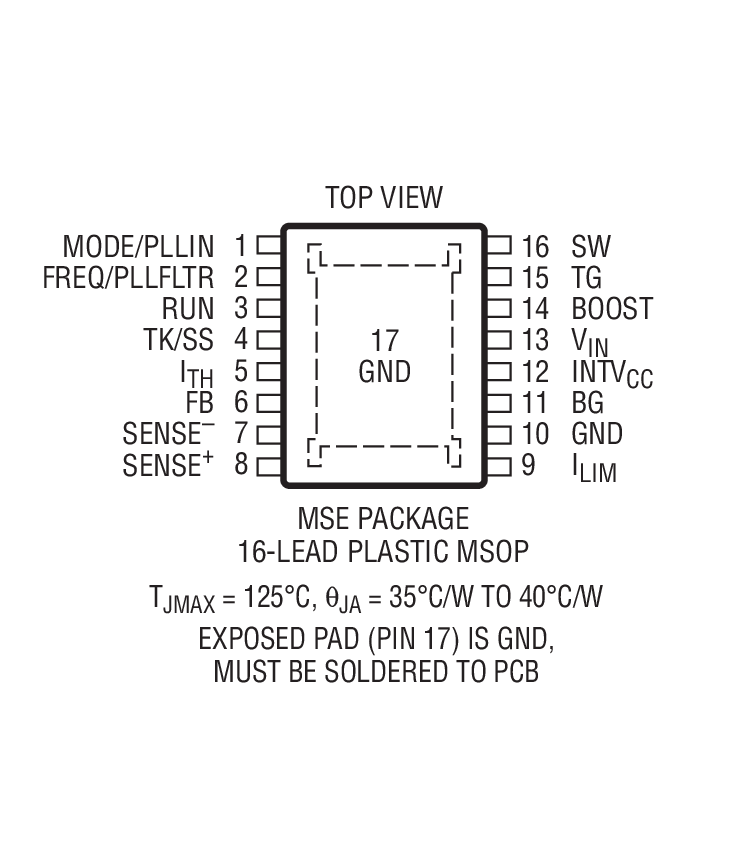

  • 熱特性が改善された16ピンMSOP、16ピン細型SSOPまたは3mm×3mm QFNパッケージ

製品概要

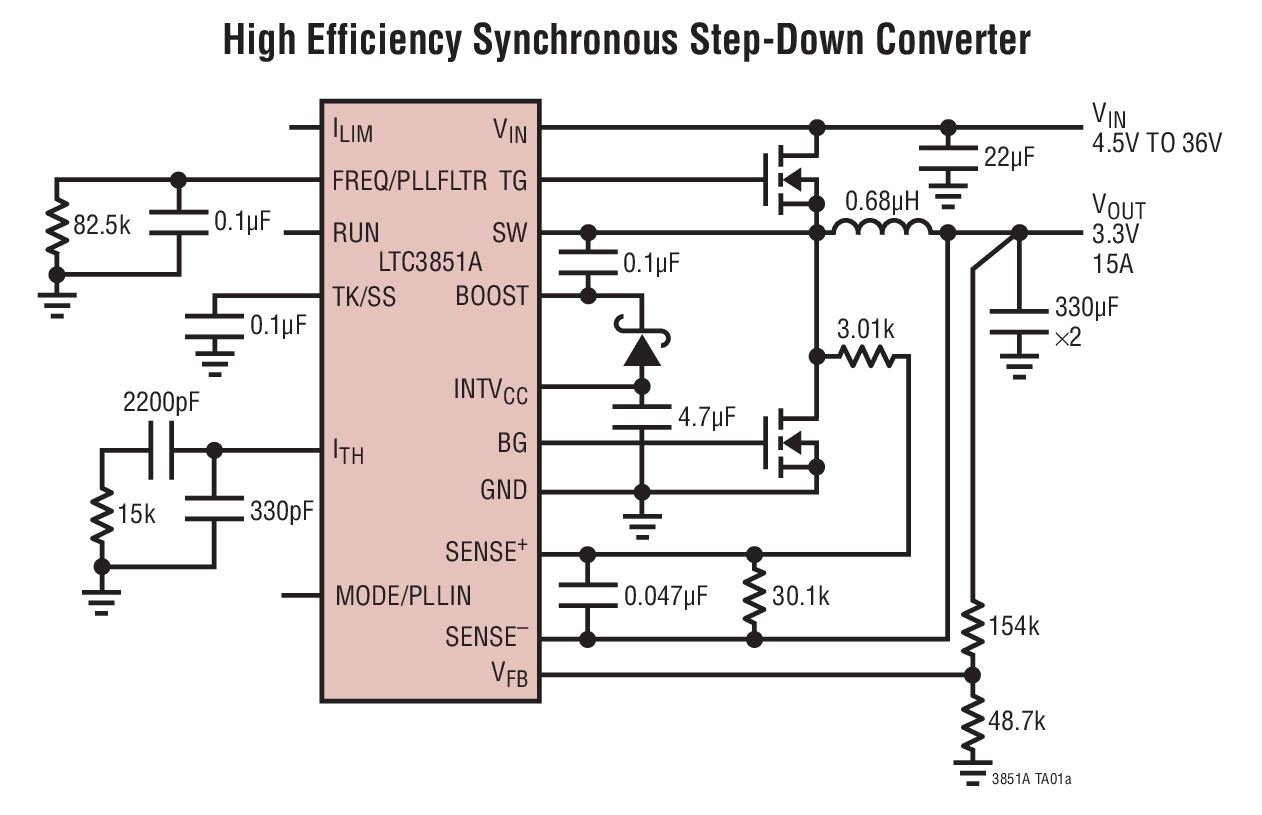

LTC3851Aは、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能な同期整流式降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大750kHzまでの周波数にフェーズロック可能です。

OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3851Aは、4V~38Vの広い入力電源範囲に対応できる高精度の0.8Vリファレンスを搭載しています。

TK/SSピンによって、起動時に出力電圧をランプアップします。また、電流フォールドバックによって、短絡時のMOSFETの熱損失を制限します。MODE/PLLINピンを使用して、軽負荷時にBurst Mode動作、パルス・スキップ・モード、連続インダクタ電流モードのいずれかを選択することができます。また、このピンにより、デバイスを外部クロックに同期させることが可能です。また、内蔵のPLLは、LTC3851のものに改善が加えられています。

LTC3851A-1は、調整可能な電流制限の代わりにパワーグッド出力信号を備えたバージョンです。

Features
LTC3851 Not Recommended For New Designs
LTC3851-1 Not Recommended For New Designs
LTC3851A Adjustable Current Limit
LTC3851A-1 PGOOD Output

アプリケーション

  • 車載システム
  • テレコム・システム
  • 産業用機器
  • DC配電システム


製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

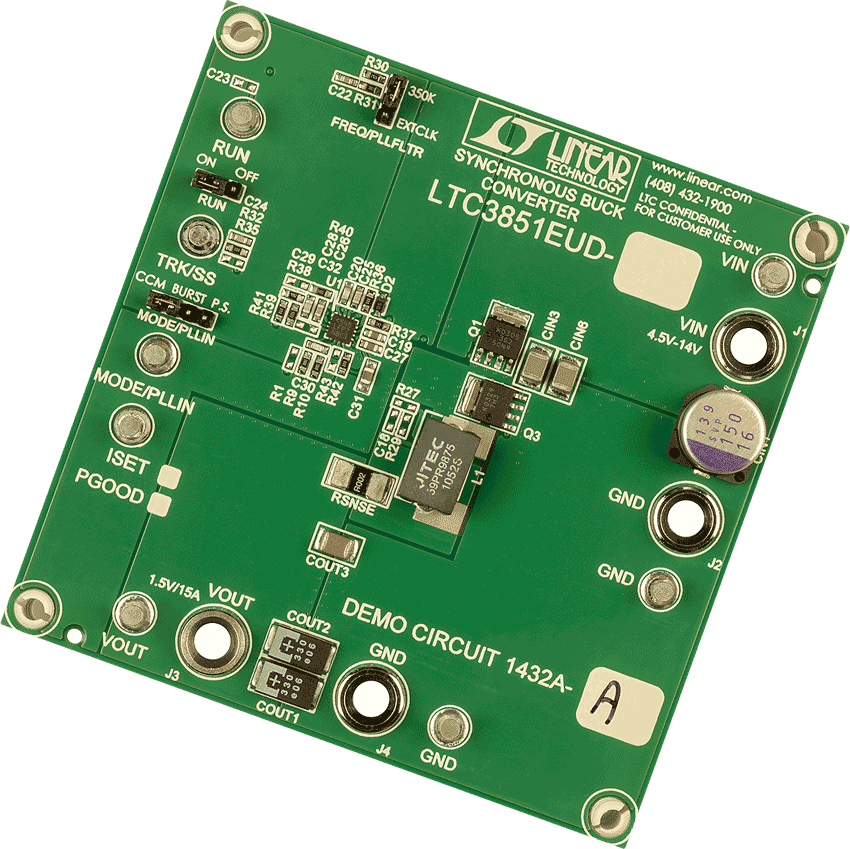

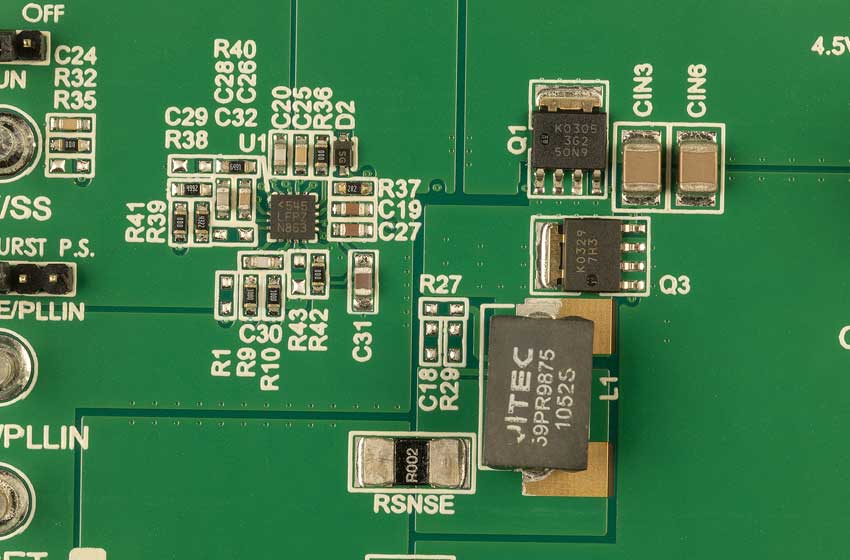

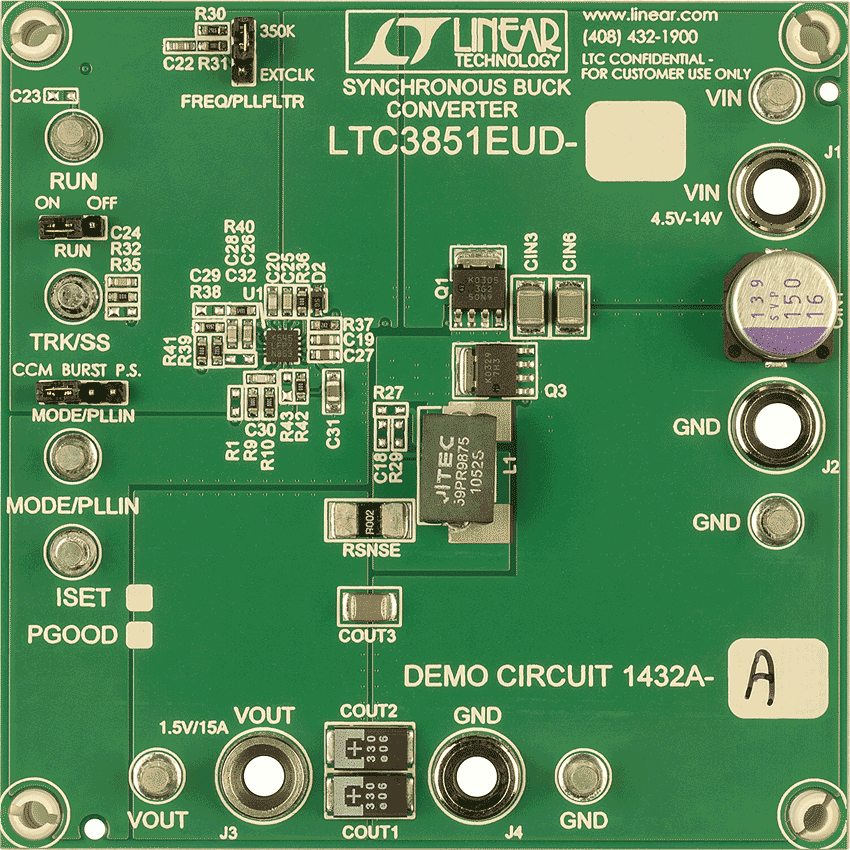

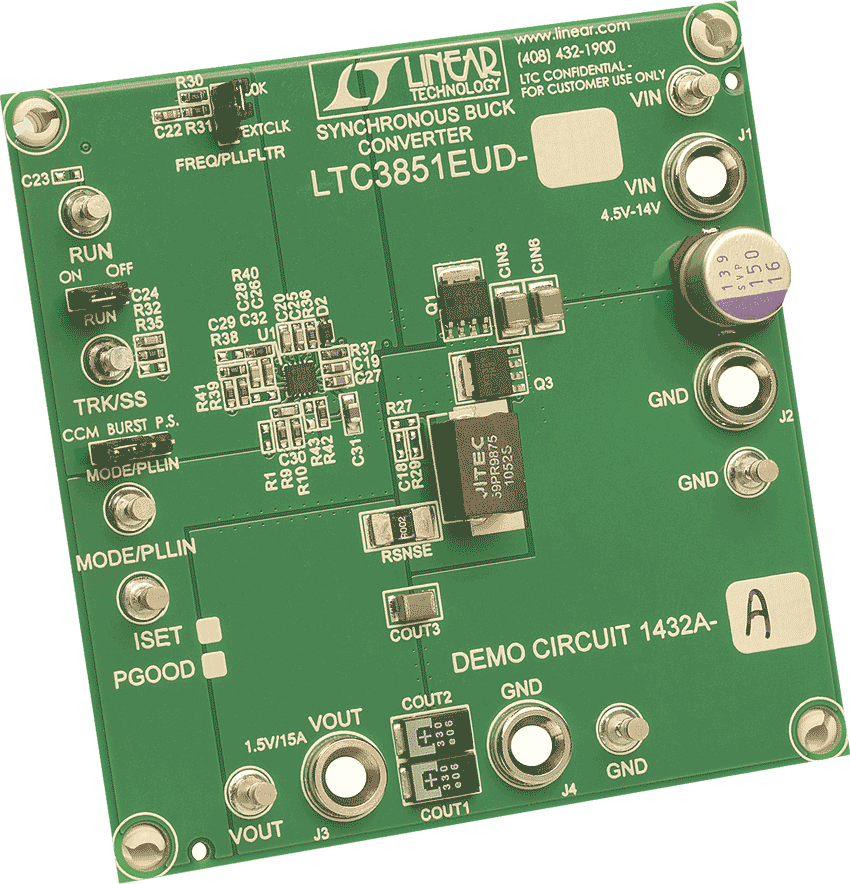

評価キット (1)
