LTC1734: SOT-23のリチウムイオン・リニア・バッテリ・チャージャ データシート (Rev. )5/8/2014PDF431K
製品概要
機能と利点
- 小型6ピンSOT-23パッケージ
- 1%精度のプリセット電圧：4.1Vまたは4.2V
- プログラマブルな充電電流：200mA～700mA
- 充電終了用充電電流モニタ出力
- 入力電源取外し時の自動シャットダウン
- 手動シャットダウン
- シャットダウン時のバッテリ流出電流がほとんどない
- ブロッキング・ダイオードが不要
- センス抵抗が不要
- 低電圧ロックアウト
- 過電流/過熱に対する自己保護機能
製品概要
LTC1734は 1セル・リチウムイオン・バッテリ用の低コストな定電流/定電圧バッテリ・チャージャ・コントローラです。SOT-23パッケージに数個の部品を外付けするだけで、非常に小型で低コストの1セル・リチウムイオン・バッテリ用チャージャを構成できます。
LTC1734は1%精度の4.1Vバージョンと4.2Vバージョンがあります。定電流はPROGピンとグランド間に1個の外付け抵抗を使用することによって設定できます。
このプログラム抵抗をフロートさせると手動シャットダウンが実行され、入力電源を取り外すとLTC1734は自動的にスリープ・モードになります。シャットダウン・モードとスリープ・モードのどちらでも、バッテリから流出する電流はほぼゼロです。
充電電流はPROGピンの電圧を介してモニタできるので、マイクロコントローラやADCは、電流を読み取って充電サイクルを終了する時期を判断することができます。出力 ドライバは、安全限界を超えて動作しないように、電流制限および熱保護が施されています。 外付けブロッキング・ダイオードは不要です。
LTC1734は、汎用電流源として、あるいは外部終端を使用して、ニッケル・カドミウム（NiCd）およびニッケル金属水素化物（NiMH）バッテリ充電用の電流源としても使用できます。
| Charge Current | Vfloat |
|
| LTC1734 | 180mA to 700mA | 4.1V or 4.2V |
| LTC1734L | 50mA to 180mA | 4.2V |
アプリケーション
- 携帯電話
- ハンドヘルド・コンピュータ
- デジタル・カメラ
- 充電ドックおよび据置型チャージャ
- 低コストで小型のチャージャ
- プログラム可能な電流源
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R402 Reliability Data3/27/2018PDF111 K
-

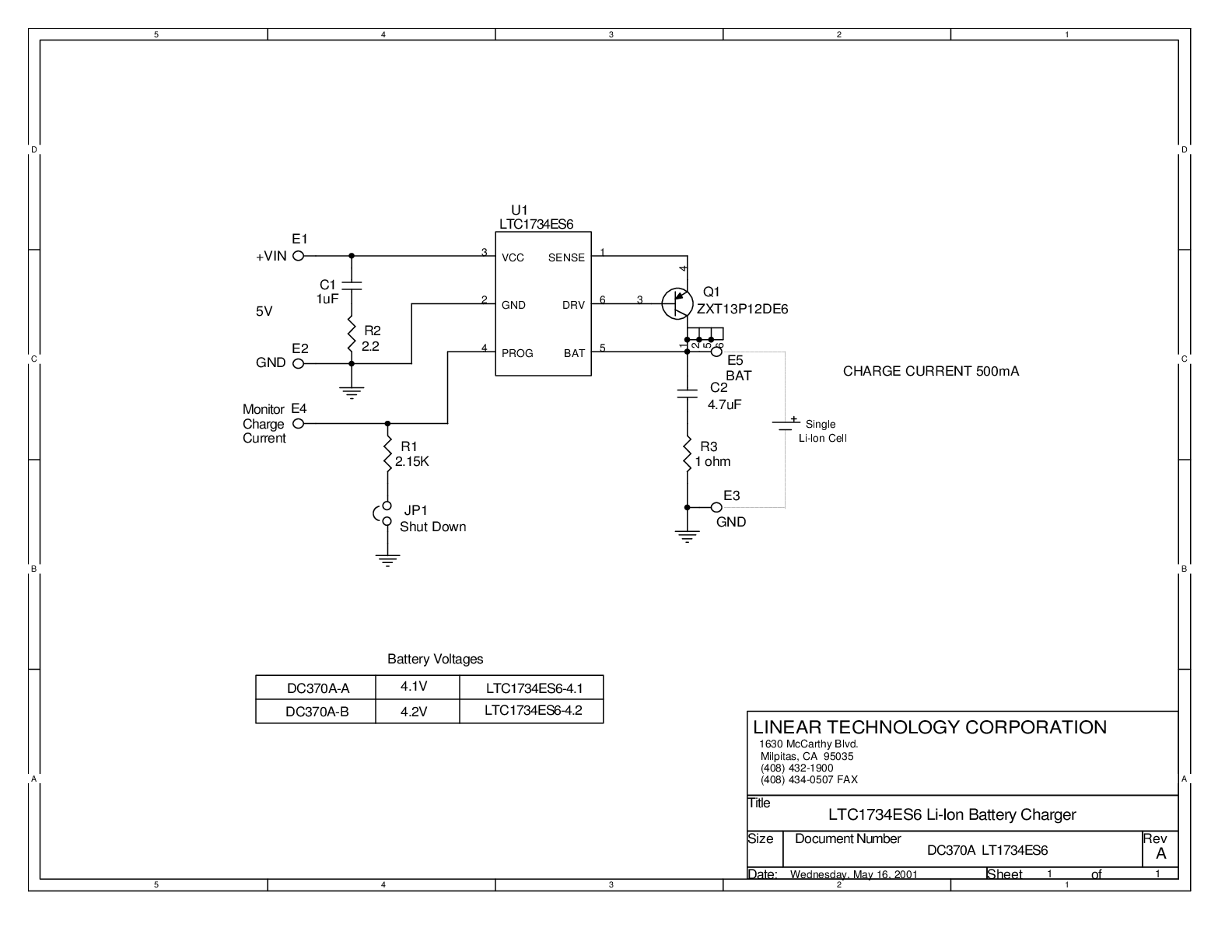

DC370A - Demo Manual9/24/2009PDF182K
-
Very Low Cost Li-Ion Battery Charger Requires Little Area and Few Components2/1/2001 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC1734-4.1
LTC1734-4.2
LTC1734L-4.1
LTC1734L-4.2
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC1734ES6-4.1#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC1734ES6-4.1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC1734ES6-4.2#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| LTC1734ES6-4.2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R402 Reliability Data |
