LTC1734L

製造中

ThinSOTのリチウムイオン・リニアバッテリチャージャ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 高さの低い（1mm）ThinSOT™パッケージ
  • プログラム可能な充電電流：50mA～180mA
  • ブロッキング・ダイオードが不要
  • センス抵抗が不要
  • 1%精度のプリセット電圧：4.2V
  • 充電終了用充電電流モニタ出力
  • 入力電源取外し時の自動スリープ・モード
  • 手動シャットダウン
  • シャットダウン時のバッテリ流出電流がほとんどない
  • 低電圧ロックアウト
  • 過電流/過熱に対する自己保護機能

LTC1734Lは 1セル・リチウムイオン・バッテリ用の低コストな定電流/定電圧バッテリチャージャ・コントローラです。SOT-23パッケージに数個の部品を外付けするだけで、非常に小型で低コストの1セル・リチウムイオン・バッテリ用チャージャを構成できます。LTC1734LはLTC1734の低充電電流バージョンです。

LTC1734Lは1%精度で4.2Vの固定フロート電圧を提供します（4.1Vおよび4.15Vフロート電圧に関しては、LTCのマーケティング部門にお問い合わせください）。定電流はPROGピンとグランド間に1本の外付け抵抗を使用することによって設定できます。このプログラム抵抗をフロートさせると手動シャットダウンが実行され、入力電源を取り外すとLTC1734Lは自動的にスリープ・モードになります。シャットダウン・モードとスリープ・モードのどちらでも、バッテリから流出する電流はほぼゼロです。

充電電流はPROGピンの電圧を介してモニタできるので、マイクロコントローラやADCは、電流を読み取って充電サイクルを終了する時期を判断することができます。出力ドライバは、安全限界を超えて動作しないように、電流制限および熱保護が施されています。 外付けブロッキング・ダイオードは不要です。

LTC1734Lは、汎用電流源としても使用可能です。さらに、外部終端を用いることにより、ニッケル・カドミウム（NiCd）およびニッケル金属水素化物（NiMH）バッテリ充電用の電流源としても使用できます。

Charge Current V float
LTC1734 180mA to 700mA 4.1V or 4.2V
LTC1734L 50mA to 180mA 4.2V

アプリケーション

  • 携帯電話
  • ハンドヘルド・コンピュータ
  • デジタル・カメラ
  • 充電ドックおよび据置型チャージャ
  • 低コストで小型のチャージャ
  • プログラム可能な電流源

LTC1734L
ThinSOTのリチウムイオン・リニアバッテリチャージャ

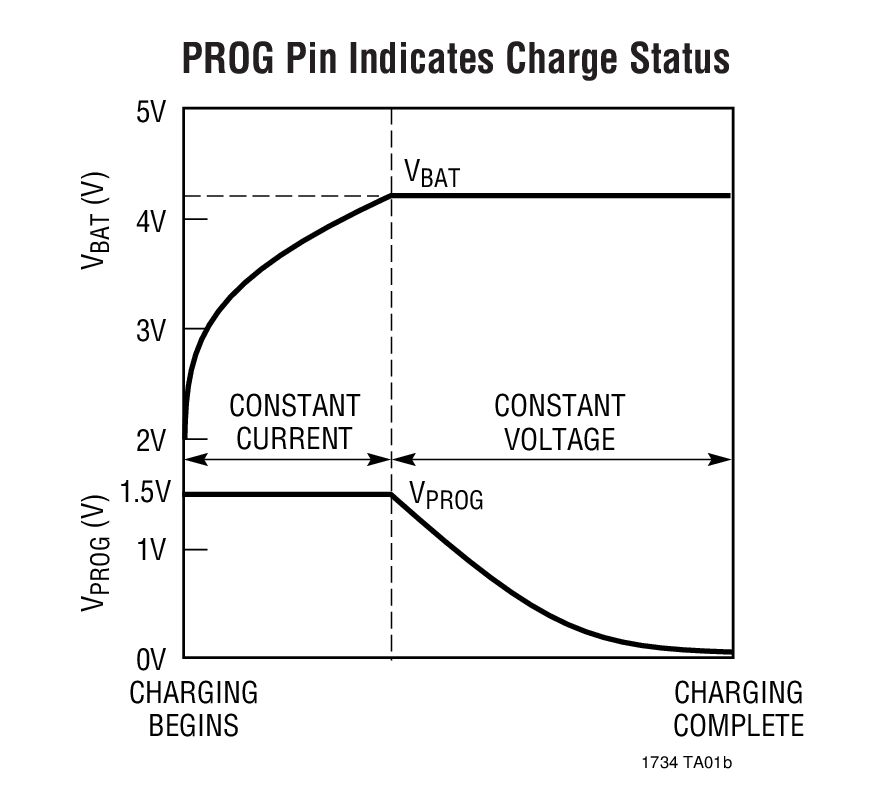

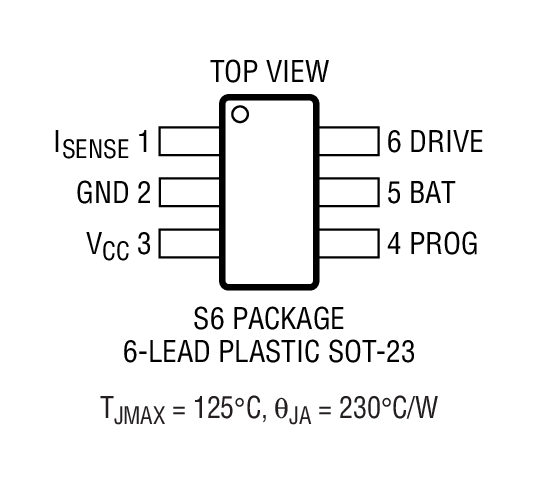

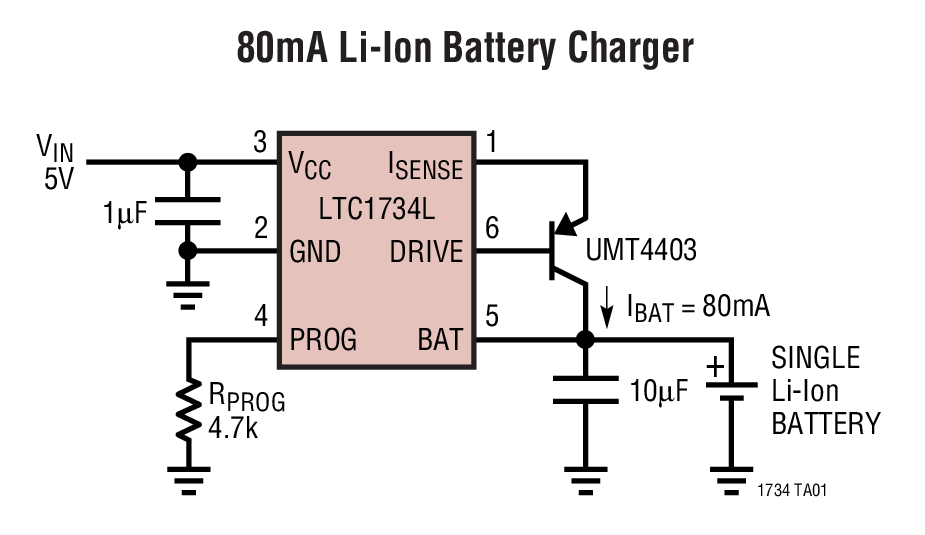

80mA Li-Ion Battery Charger PROG Pin Indicates Charge Status Product Package 1
