特長
- 2フェーズ1出力コントローラ
- 5ビットVID制御入力 VOUT:50mV/100mVステップで1.3V~3.5V
- 所要入力容量と電源誘導ノイズを大幅に低減
- 電流モード制御による電流分担
- フェーズロック可能な固定周波数:150kHz~300kHz
- 真のリモート・センシング差動アンプ
- OPTI-LOOP ™補償
- ±1%の出力電圧精度
- 広いVIN範囲:4V~36V動作

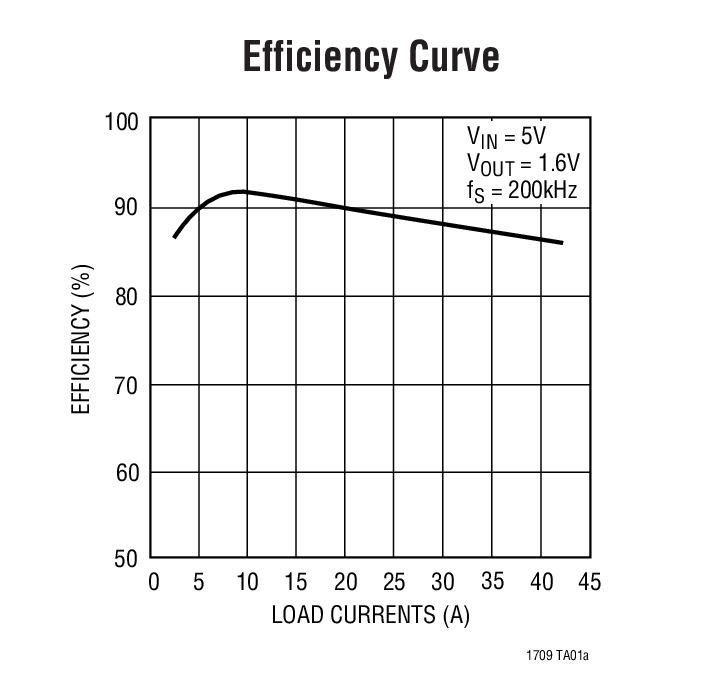

- 高効率動作によりヒートシンクが不要
- 調整可能なソフト・スタート電流ランプ
- 内部電流制限フォールドバック
- ラッチ無効オプション付き短絡シャットダウン・タイマ
- 過電圧ソフトラッチにより誤トリップを排除
- 16ピン細型SSOPパッケージで供給
LTC1709は、フェーズロック可能な固定周波数アーキテクチャで Nチャネル外部パワーMOSFETステージをドライブする、5ビットVIDプログラム可能な2フェーズ、1出力、同期整流式降圧電流モード・スイッチング・レギュレータ・コントローラです。このコントローラは、180°位相の異なる2つの出力段を最大300kHzの周波数でドライブし、入力および出力コンデンサの両方でRMSリップル電流を最小限に抑えます。2フェーズ技法は効果的に基本周波数を2倍にし、効率が得られる最適な周波数で各チャネルを動作させながら過渡応答を改善します。
入力および出力RMSリップル電流の項は、2つの電力段を180°位相をずらして動作させることによって大幅に低減されます。インダクタおよびコンデンサ値を変更して、サイズを小型化し、過渡応答性能を改善することもできます。
内部差動アンプは、高電流アプリケーションで要求される安定化電源の正および負出力端子の真のリモート・センシングを提供します。
Vout Range | VRM | |
LTC1709 | 1.3V to 3.5V | VRM8.4 |
LTC1709-7 | 0.925V to 2V | Mobile |
LTC1709-8 | 1.3V to 3.5V | VRM8.4 |
LTC1709-85 | 1.05V to 1.825V | VRM8.5 |
LTC1709-9 | 1.1V to 1.85V | VRM9.0 |
アプリケーション
- デスクトップ・コンピュータ
- インターネット/ネットワーク・サーバー
- 大容量メモリ・アレイ
- DC電力配分システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC1709
資料
Filters
1つが該当
データシート
2
信頼性データ
1
18.89 K
デザイン・ノート
3
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 2
信頼性データ 1
デザイン・ノート 2
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|

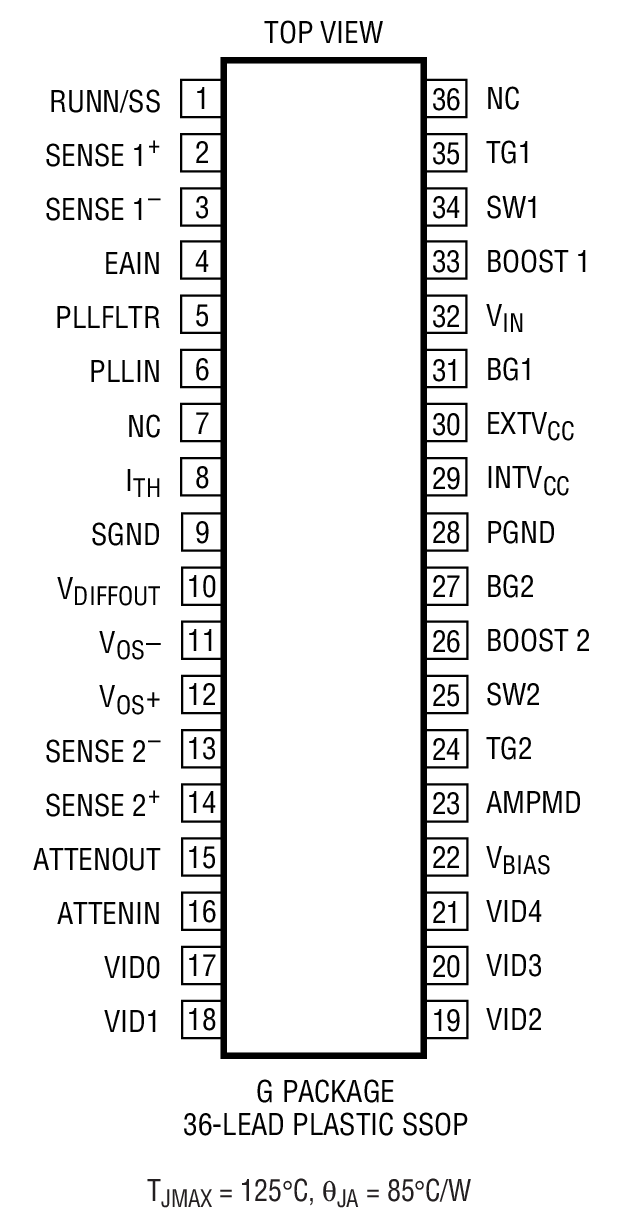

LTC1709EG#PBF | 36-Lead SSOP |
|
|
