LTC1709-85

2フェーズ、5ビットVID、電流モード、高効率、同期整流式降圧スイッチング・レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.19
特長
  • 出力段が逆位相で動作し、必要な入力容量と電源によるノイズを低減
  • 負荷を分担できるデュアル入力電源
  • 5ビット・モバイルVIDコード(VRM8.5):VOUT=1.05V~1.825V
  • 真のリモート・センス差動アンプ
  • パワーグッド出力インジケータ
  • ±1%の出力電圧精度
  • アクティブ電圧ポジショニングが可能
  • 電流モード制御により、電流分担が可能
  • OPTI-LOOP®補償により、COUTを最小化
  • 3つの動作モード:PWM、バースト、サイクル・スキップ
  • プログラム可能な固定周波数:150kHz~300kHz
  • 広いVIN範囲:4V~36V動作
  • 調整可能なソフトスタート電流ランプ
  • 電流フォールドバックと短絡シャットダウンを内蔵
  • 過電圧ソフト・ラッチにより、厄介なトリップを除去
  • 36ピン細型SSOPパッケージ

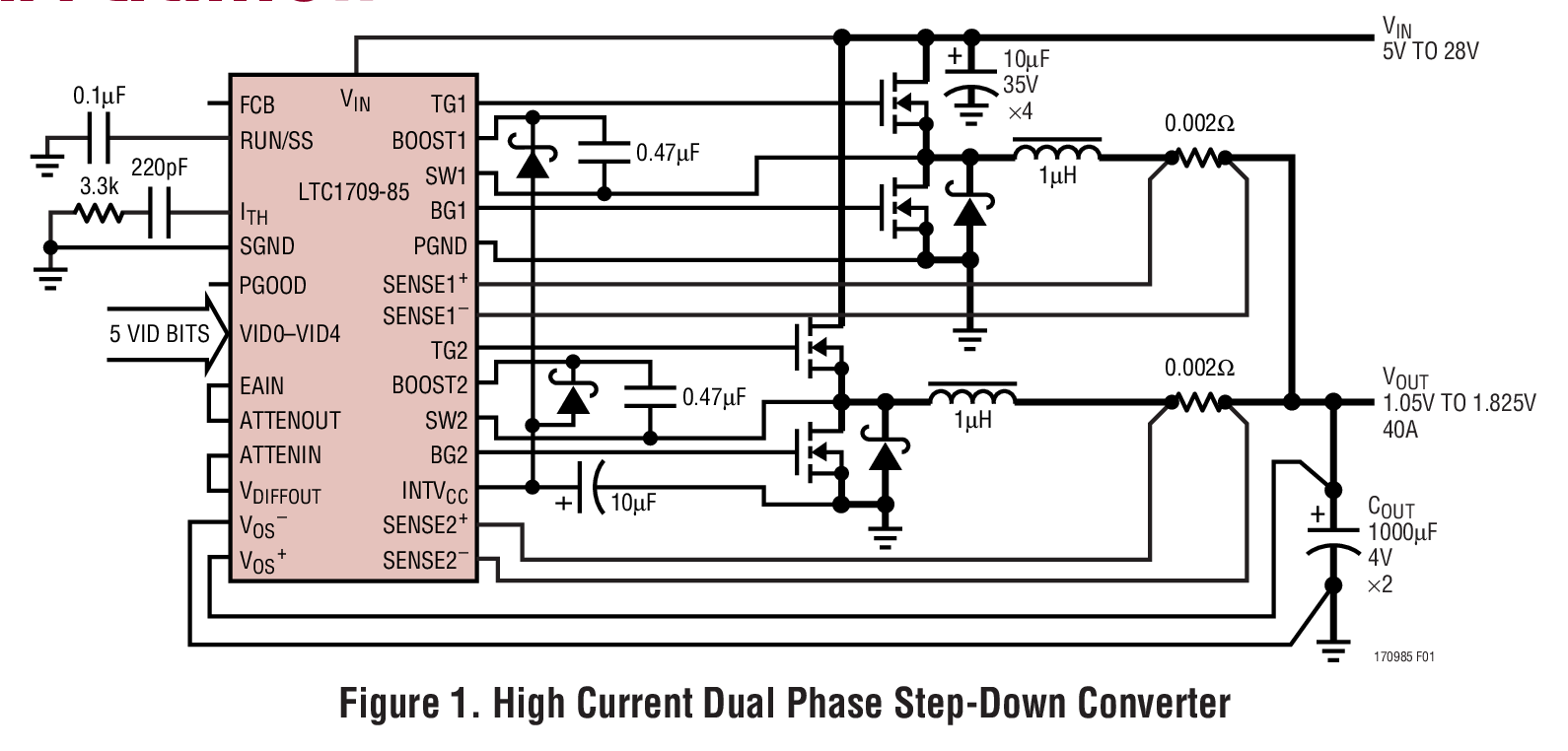

製品概要
show more Icon

LTC1709-85は、固定周波数アーキテクチャで2つの全Nチャネル外付けパワーMOSFET段をドライブする、2フェーズ、VIDプログラマブル、同期整流式降圧スイッチング・レギュレータ・コントローラです。この2フェーズ・コントローラは最大300kHzの周波数で2つの出力段を位相をずらしてドライブすることによって、入力および出力コンデンサのRMSリップル電流を最小限に抑えます。2フェーズ技法により、基本周波数を実効的に2倍し、過渡応答を改善すると同時に、効率に対して最適化された周波数で各チャネルを動作させることができます。また、熱設計も簡略化します。

動作モード選択ピン(FCB)を使用して、最大効率のバースト・モード動作を含む3つのモードからの選択を行うことができます。内部差動アンプが、安定化電源の正と負の出力端子に対して高電流アプリケーションで必要な真のリモート・センスを行います。

RUN/SSピンは、ソフトスタートとオプションの時限式短絡シャットダウンを提供します。 過電流ラッチオフがディスエーブルされているときに短絡が発生した場合は、電流フォールドバックによってMOSFETの消費電力を制限します。OPTI-LOOP補償により、広範な出力コンデンサとESR値に対して過渡応答の最適化を図ることができます。

Vout Range VRM
LTC1709 1.3V to 3.5V VRM8.4
LTC1709-7 0.925V to 2V Mobile
LTC1709-8 1.3V to 3.5V VRM8.4
LTC1709-8.5 1.05V to 1.825V VRM8.5
LTC1709-9 1.1V to 1.85V VRM9.0

アプリケーション

  • サーバ/デスクトップ・コンピュータ
  • インターネット・サーバ
  • 大型メモリ・アレイ
  • DC配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

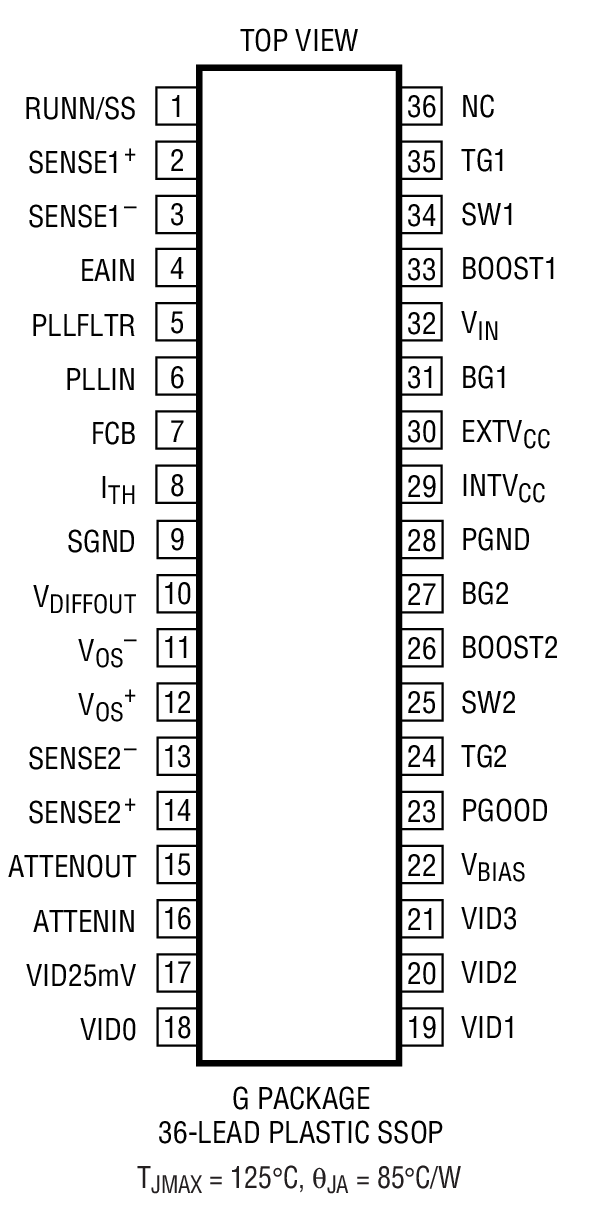

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC1709EG-85#PBF
  • HTML
  • HTML
LTC1709EG-85#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1709EG-85#PBF

製造中

LTC1709EG-85#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC1709EG-85#PBF

製造中

LTC1709EG-85#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC292B-D

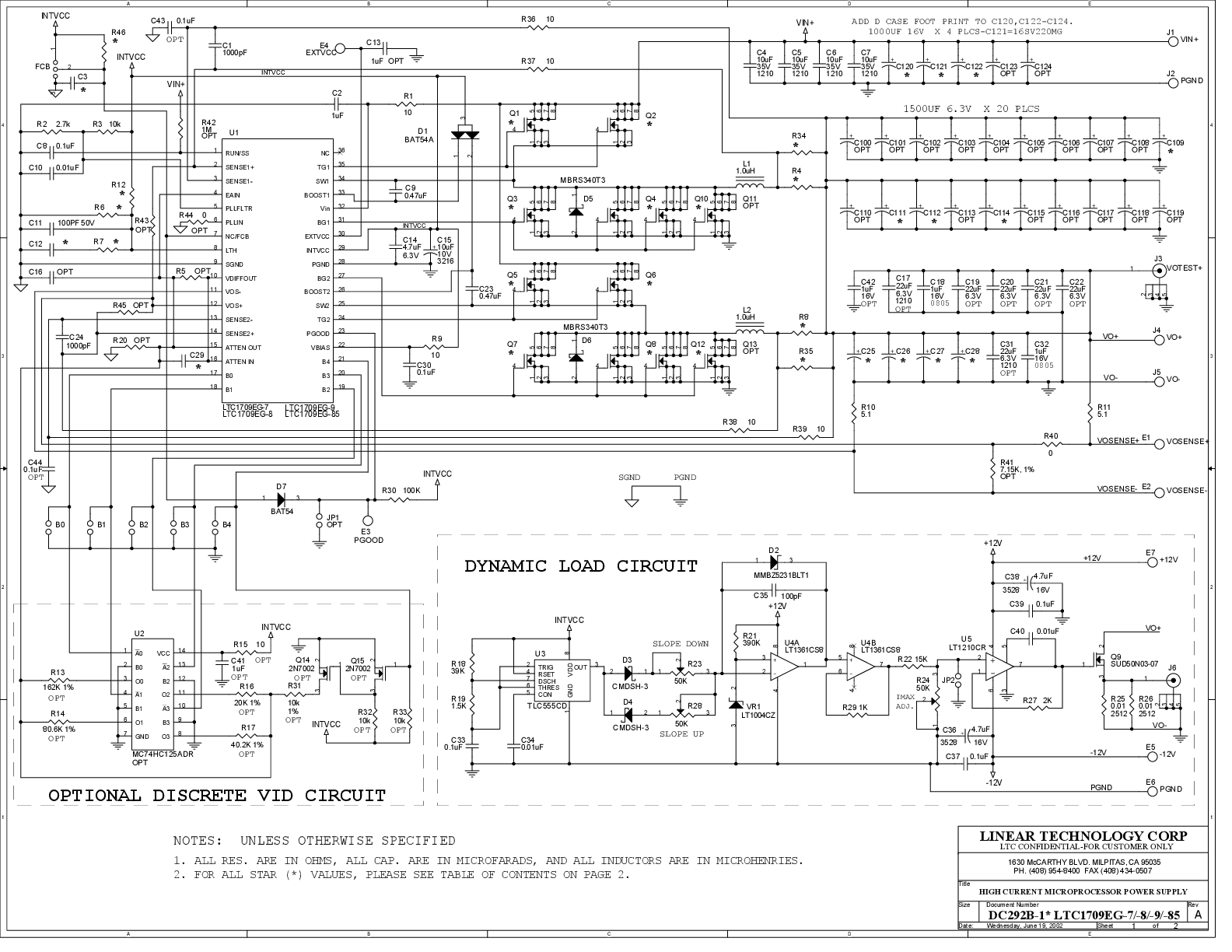

LTC1709EG-85 | High Current VRM 9.0 CPU Power Supply, 12VIN, 1.6VOUT @ 45A, (mostly Surface Mount Caps)
