製品概要

機能と利点

  • SMBusの立上り時間遷移を改善
  • SMBus上の複数のデバイスでデータの完全性を確実に
  • “L”状態のノイズ・マージンを改善
  • 自動検出低消費電力スタンバイ・モード
  • 広い電源電圧範囲:2.7V~6V
  • 高さの低い(1mm)SOT-23(ThinSOT)パッケージ

製品概要

LTC1694は規定されたすべてのSMBus負荷条件において、データ伝送速度と信頼性を向上させるように設計されたデュアルSMBusアクティブ・プルアップです。LTC1694はPhilips社のI2C バスにも適合しています。

LTC1694では、2つのバイレベル・ヒステリシス電流源プルアップを使用することにより、スルーレートやバス性能を低下させることなく、複数のデバイス接続や長距離で大容量の相互接続が可能です。

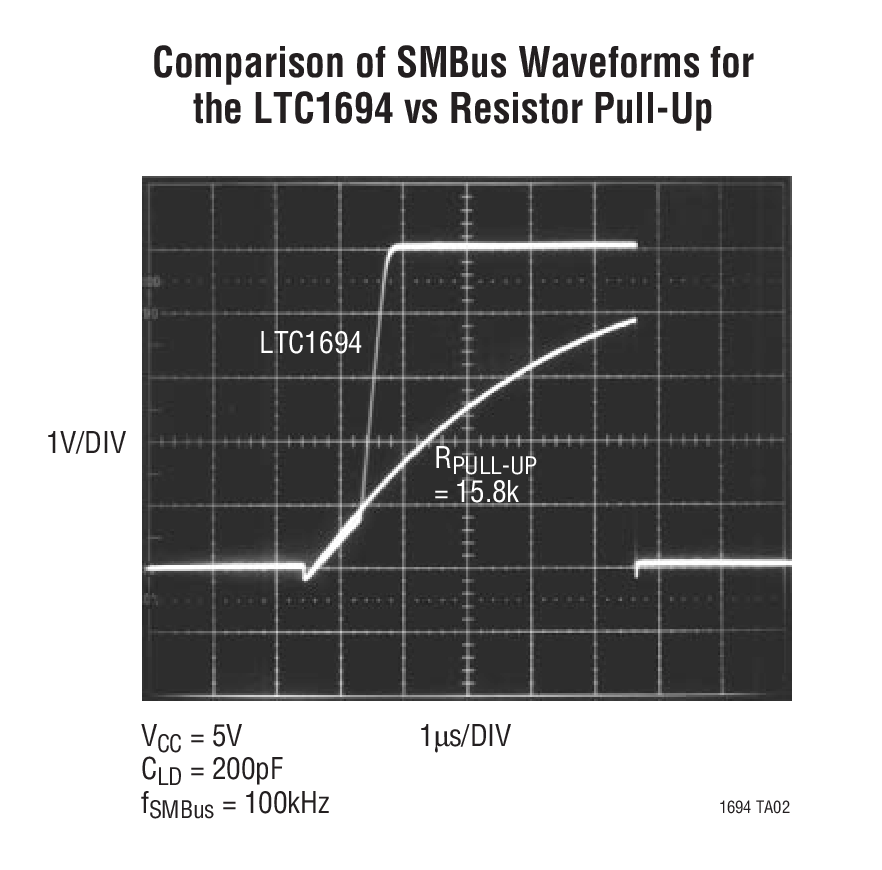

正のバス遷移時、LTC1694の電流源は2.2mAを供給してSMBusラインを素早くスルーします。負の遷移時や安定したDCレベル時には、電流源は275μA に減少して、負スルーレートを改善し、“L”状態のノイズ・マージンを改善します。 SCLとSDAの両方が“H”の場合は、自動検出スタンバイ・モードにより消費電流を低減します。

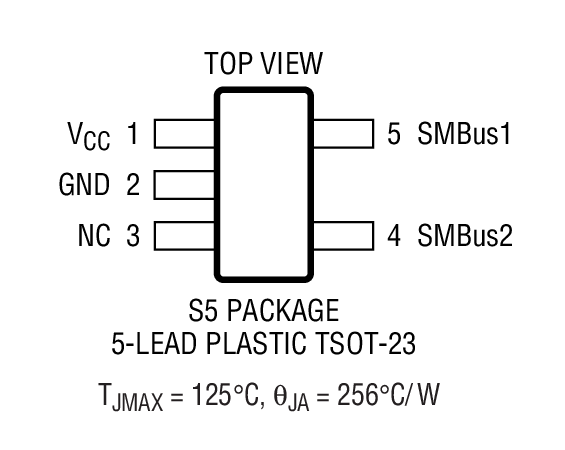

LTC1694は5ピンSOT-23パッケージで供給され、実質的に2本の表面実装抵抗と同じスペースしか必要としません。


アプリケーション

  • ノートブックおよびパームトップ・コンピュータ
  • 携帯用計測器
  • バッテリ・チャージャ
  • 産業用制御アプリケーション
  • TV/ビデオ製品
  • ACPI SMBus インターフェイス
